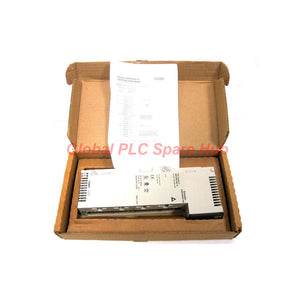

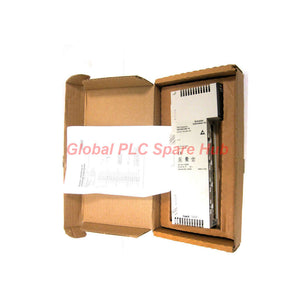

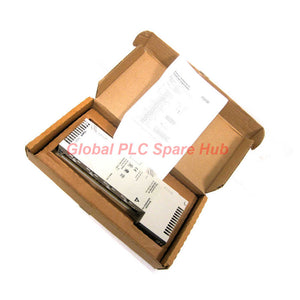

140DAO84210 بطاقة مخرجات رقمية تيار متردد 16 نقطة Modicon Quantum شنايدر

نظرة عامة على الهندسة التنفيذية

صُممت وحدة Schneider Electric Modicon Quantum 140DAO84210 للتعامل مع أحمال التحكم الصناعية الثقيلة للتيار المتردد، وهي وحدة إخراج منفصلة تيار متردد متقدمة ذات 16 قناة. تعمل هذه الوحدة عبر نطاق جهد يتراوح من 83 إلى 253 فولت تيار متردد، وتدير مهام التبديل المعقدة عبر 4 مجموعات معزولة من 4 قنوات. وهي تتضمن ترشيحًا داخليًا لـ RC، وحماية قوية من الصمامات بقوة 5 أمبير لكل مخرج، وخصائص استجابة سريعة تبلغ 0.5 مللي ثانية. صُممت الوحدة 140DAO84210 لتحقيق أقصى قدر من المتانة، وتوفر توزيعًا دقيقًا للإشارات ومراقبة شاملة للأعطال لبنى المصانع المتطلبة.

الهندسة المعمارية والمقاييس الفنية الأساسية

• الشركة المصنعة والسلسلة: Schneider Electric Modicon Quantum
• تحديد الطراز: 140DAO84210
• تكوين الإخراج: 16 مخرج تيار متردد منفصل (4 مجموعات من 4 قنوات)
• معلمات الجهد: نطاق تشغيل من 83 إلى 253 فولت تيار متردد؛ أقصى عابر يصل إلى 400 فولتrms
• تردد الإمداد: نطاق تردد تشغيل من 47 إلى 63 هرتز
• حدود تيار الحمل: يصل إلى 4 أمبير rms (85-132 فولت)، 3 أمبير rms (170-253 فولت)، 16 أمبير rms لكل وحدة
• التعامل مع الاندفاع: تيار اندفاع ذروة يصل إلى 45 أمبير لدورة واحدة لكل مجموعة
• تخصيص العنونة: يتطلب كلمة إخراج واحدة بالضبط في تكوين PLC
• ديناميات التبديل: وقت استجابة ≤ 0.5 مللي ثانية من الحالة 0 إلى 1 ومن 1 إلى 0
• تبديد الطاقة: 1.85 واط + (1.1 فولت × إجمالي تيار حمل الوحدة)
• المظهر الفيزيائي: تنسيق وحدة قياسي؛ الوزن الصافي 0.99 رطل (0.45 كجم)

بروتوكول التركيب والنشر الميكانيكي

• أدخل 140DAO84210 في أي فتحة قياسية متاحة على رف اللوحة الخلفية Modicon Quantum الخاص بك.
• تأكد من التوصيل الميكانيكي الثابت مع مسامير اللوحة الخلفية قبل تثبيت مشابك التثبيت العلوية والسفلية.
• وصل خطوط حمل التيار المتردد بكتلة الأطراف القابلة للإزالة للخدمة الشاقة، مع التحقق من حجم الأسلاك المناسب لدوائر التيار العالي.
• تأكد من أن ترددات الخطوط الخارجية تظل ضمن نطاق 47 إلى 63 هرتز بدقة قبل تشغيل النظام.
• افحص عزم ربط براغي الأطراف بانتظام لمنع التوصيلات الفضفاضة تحت التمدد الحراري المستمر واهتزاز المصنع.

آليات التشغيل والتشخيص والحماية

• قم بتشغيل الرف وتأكد من أن مؤشر LED الأخضر Active يضيء بثبات لتأكيد الاتصال الصحي للحافلة.
• راقب مؤشرات LED الخضراء الـ 16 لحالة القناة أثناء تنفيذ البرنامج لضمان التبديل الصحيح للمخرجات من نقطة إلى نقطة.
• لاحظ مؤشر LED الأحمر للخطأ الخارجي (F) فورًا في حالة حدوث عطل في الصمامات أو فقدان طاقة المجال.
• اعتمد على الانصهار الداخلي 5 أمبير ودوائر RC snubbers لقمع التغيرات المفاجئة في الجهد الناتجة عن فصل الحمل الاستقرائي.
• استخدم أدوات التشخيص البرمجية لاستطلاع سجلات حالة الوحدة وتحديد الصمامات التي تعطلت أو الأحمال المفتوحة الدائرة على الفور.

توافق المنصة وقطاعات التطبيقات الصناعية

• توافق النظام: متوافق تمامًا مع معالجات Modicon Quantum المركزية القديمة والحديثة وبنى اللوحة الخلفية.
• المعدات المستهدفة: مثالي لتشغيل صمامات الملف اللولبي للتيار المتردد، وموصلات الخدمة الشاقة، وبادئات المحركات، ومصابيح المؤشر التجريبية.
• بيئات التطبيق: يُستخدم على نطاق واسع في محطات المعالجة الكيميائية، ومحطات توليد الطاقة، وأنظمة التدفئة والتهوية وتكييف الهواء البلدية، وخطوط التصنيع الثقيلة.

الشهادات العالمية والامتثال التنظيمي

• المعايير الصناعية: مُصمم وفقًا لمتطلبات السلامة UL 508 و CSA C22.2 No 142.
• المواقع الخطرة: معتمد بتقييمات FM Class 1 Division 2 و cUL.
• علامات المطابقة: يتميز بعلامة CE الرسمية للامتثال للاتحاد الأوروبي.
• حصانة كهرومغناطيسية: تم اختباره ضد IEC 801-2 (4 كيلو فولت تلامس، 8 كيلو فولت تفريغ إلكتروستاتيكي للهواء) و IEC 801-3 (10 فولت/متر حصانة مجال كهرومغناطيسي).

اللوجستيات، والتنفيذ وشروط الضمان

• نافذة الإرسال: معالجة سريعة للطلبات العالمية وإرسالها في غضون 24-48 ساعة.
• شركات الشحن العالمية: توصيل دولي آمن وسريع عبر FedEx و UPS و DHL.
• ضمان الضمان: محمي بالكامل بضمان شامل لمدة 12 شهرًا.
• تفاصيل العبوة: عبوة PCE بقياس 6.42 بوصة × 1.77 بوصة × 12.28 بوصة (16.3 سم × 4.5 سم × 31.2 سم) بوزن إجمالي 22.4 أوقية (634.0 جم). بلد المنشأ: CN.

رؤية Global PLC Spare HUB

عند تشغيل أحمال تيار متردد استقرائية ثقيلة مثل موصلات المحركات الكبيرة، يمكن أن تسبب ارتفاعات الجهد العكسي أحيانًا ضغطًا على عتبات التبديل الصلبة. في Global PLC Spare HUB، يوصي فريقنا الهندسي بتركيب RC snubbers خارجية مباشرة عبر أطراف الملف الاستقرائي عند التشغيل بالقرب من حدود التيار القصوى. يقلل هذا الإجراء الوقائي بشكل كبير من تآكل التلامس، ويحمي الصمامات الداخلية 5 أمبير، ويزيد من العمر التشغيلي لوحدة 140DAO84210 في البيئات الكهربائية القاسية.

الأسئلة الشائعة للمحترفين

ما الإجراء المحدد الذي يؤدي إلى تنشيط مؤشر LED الأحمر للخطأ الخارجي في وحدة 140DAO84210؟

ينشط المؤشر بشكل أساسي عندما ينفجر صمام حماية الإخراج الداخلي بسبب حالة تيار زائد، أو عندما يتعرض مصدر طاقة التيار المتردد الخارجي لانخفاض كامل في الجهد.

كم كلمة إخراج يجب حجزها في برنامج تكوين Quantum لهذه البطاقة؟

تشغل الوحدة كلمة إخراج واحدة بالضبط في خريطة تكوين أجهزة PLC لإدارة قنواتها الـ 16 المنفصلة.

لماذا تعد إدارة تصنيفات dv/dt مهمة عند اختيار الأحمال لـ 140DAO84210؟

تتميز الوحدة بتصنيف dv/dt يبلغ 400 فولت/مللي ثانية. قد يؤدي تجاوز معدل تغير الجهد هذا مع الأحمال عالية التفاعل إلى حدوث إطلاق مبكر للثايرستور ما لم تستخدم شبكات snubbers كافية.

ما هي الإرشادات التي يجب علي اتباعها عند استبدال صمام منفوخ في هذه الوحدة؟

قم دائمًا بإيقاف تشغيل الرف قبل الصيانة. استبدل عناصر الحماية المنفوخة بدقة بصمامات مماثلة مصنفة بـ 5 أمبير محددة من قبل الشركة المصنعة للحفاظ على الامتثال للسلامة.

ما هي المعلمات الرئيسية التي يجب علي التحقق منها عند ترقية بطاقة إخراج تيار متردد قديمة إلى 140DAO84210؟

تحقق من أن جهد حملك يقع ضمن نطاق 83 إلى 253 فولت تيار متردد، وتأكد من أن تردد الخط بين 47 و 63 هرتز، وتأكد من أن مصدر طاقة الرف الخاص بك يمكنه توفير تيار الحافلة المطلوب البالغ 350 مللي أمبير.
