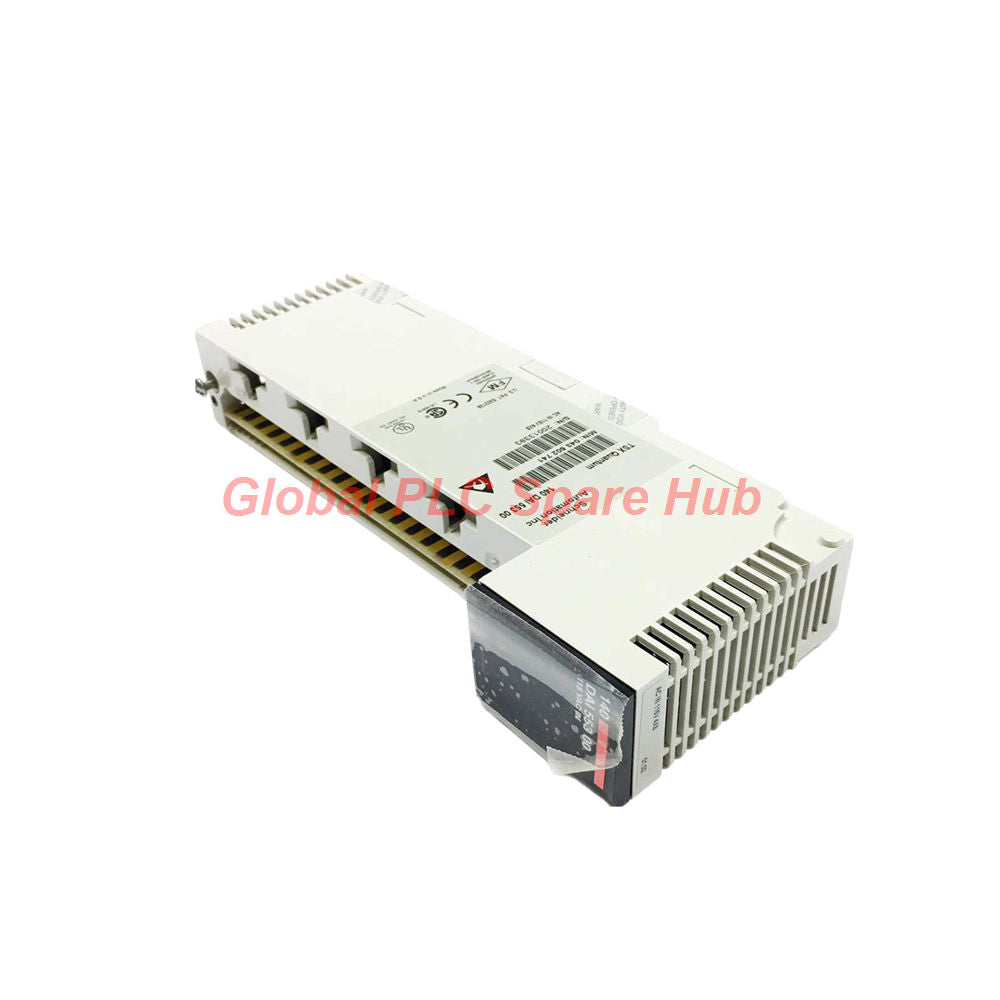

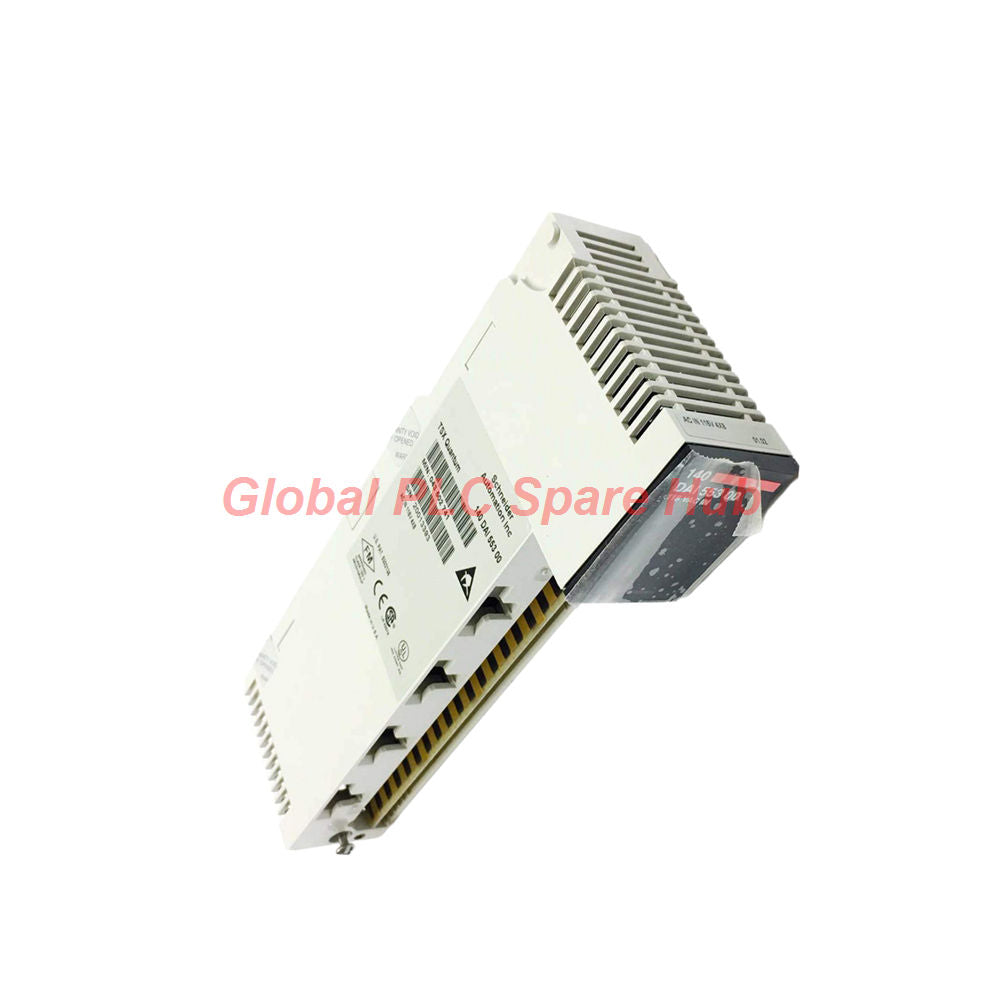

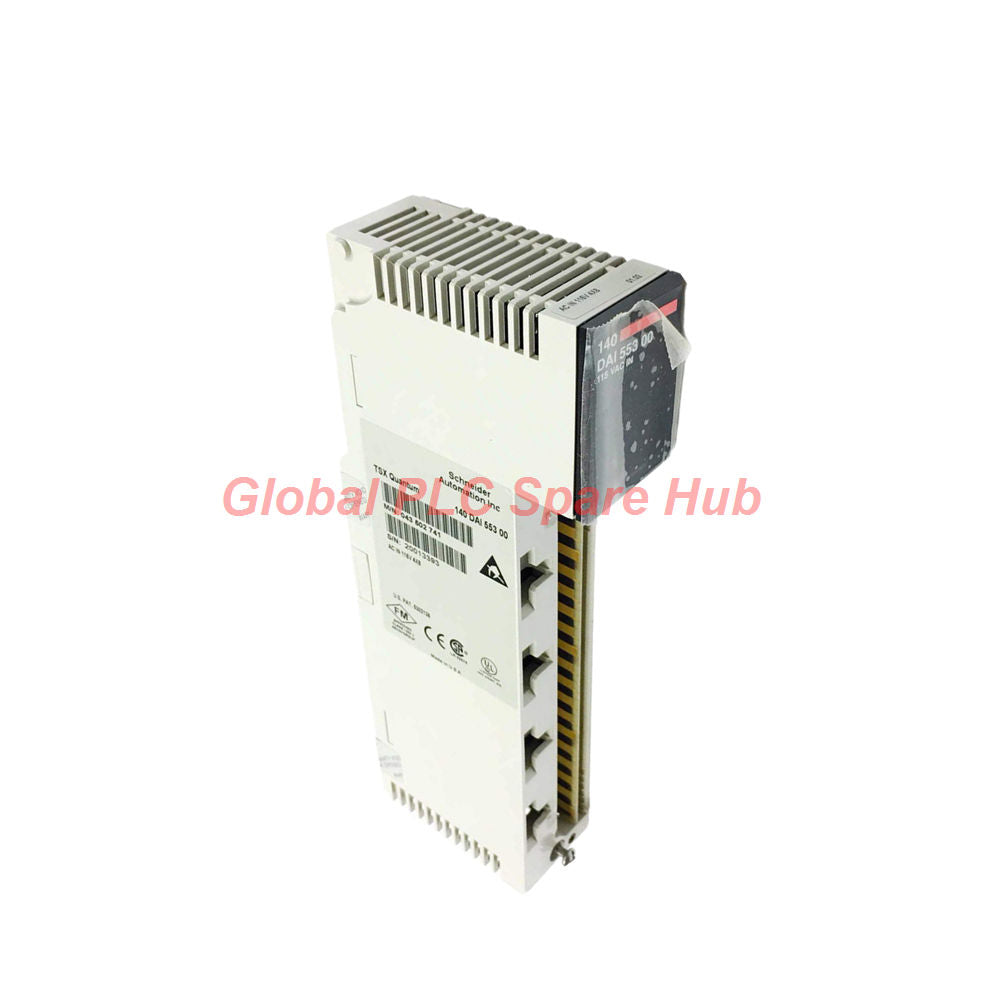

140DAI55300 وحدة إدخال شنايدر موديكون كوانتوم - 32 قناة 115 فولت تيار متردد

ملف التشغيل

يعد 140DAI55300 وحدة إدخال منفصلة عالية الكثافة ذات 32 قناة مصممة لمنصة التشغيل الآلي Modicon Quantum. توفر هذه الوحدة الحصول على إشارة موثوق بها لأجهزة المجال 115V AC، مما يضمن التكامل السلس مع بيئات برامج Unity Pro وConcept وProWORX 32. تحافظ هذه الوحدة على السلامة التشغيلية في حلقات التحكم الصناعي المتطلبة من خلال عزل قوي وخصائص مناعة ضد الضوضاء.

مصفوفة المواصفات الفنية

• رقم الموديل: 140DAI55300
• سعة الإدخال: 32 مدخل منفصل (منظم في 4 قنوات)
• تقييمات الجهد: 115 فولت تيار متردد اسمي (79-132 فولت تيار متردد نطاق تشغيل)
• مقاومة الإدخال: 12,000 أوم (عند 57-63 هرتز) إلى 14,400 أوم (عند 47-53 هرتز)
• تردد الشبكة: 47-63 هرتز
• وقت الاستجابة: 4.9-0.75 مللي ثانية (من إيقاف إلى تشغيل)؛ 7.3-12.3 مللي ثانية (من تشغيل إلى إيقاف)
• جهد العزل: 1780 فولت RMS (من مجموعة إلى مجموعة ومن مجموعة إلى ناقل)
• استهلاك الطاقة: 10.9 واط (الحد الأقصى للتبديد)؛ 250 مللي أمبير (متطلب الناقل)
• الشهادات: CSA C22.2 No 142, UL 508, FM Class 1 Div 2

قدرات التشخيص والمراقبة

توفر التشخيصات المتكاملة لـ 140DAI55300 ملاحظات بصرية فورية لاستكشاف الأخطاء وإصلاحها في الموقع:

• المراقبة النشطة: يشير مؤشر LED الأخضر إلى حالة اتصال الناقل السليمة.
• كشف الأعطال: ينبه مؤشر LED الأحمر المخصص (F) الفنيين إلى عدم انتظام الإشارة الخارجية.
• حالة القناة: تتيح مصابيح LED الخضراء الفردية لكل من المدخلات الـ 32 التحقق السريع من الأسلاك نقطة بنقطة.

نظرة عامة من Global PLC Spare HUB

يعمل 140DAI55300 كعمود فقري في البيئات الصناعية الثقيلة، لا سيما حيث يسود تداخل الإشارات المختلطة. نوصي بهذه الوحدة للتطبيقات التي تتطلب إنهاء إدخال عالي الكثافة دون المساومة على عزل القناة الفردية. إنها مثالية للوحات توزيع الطاقة، وآلات التصنيع عالية الاهتزاز، ومشاريع تحديث الأنظمة القديمة حيث تكون الموثوقية هي قيد التصميم الأساسي.

الشحن والضمان والدعم

• شركاء الخدمات اللوجستية: توصيل عالمي سريع عبر FedEx أو UPS أو DHL.
• المهلة الزمنية: تُعطى الأولوية للطلبات للشحن في غضون 24-48 ساعة.
• التزام الخدمة: محمي بضمان أداء لمدة 12 شهرًا ضد عيوب التصنيع.

الأسئلة الشائعة الاحترافية ودليل الاختيار

س: كيف يؤثر تباين التردد على مقاومة إدخال الوحدة؟
ج: تتقلب المقاومة بين 12 ألف و 14.4 ألف أوم حسب دورة خط 47-63 هرتز، وهو عامل حاسم لكابلات الإشارة لمسافات طويلة.

س: هل هذه الوحدة مناسبة للتركيبات الخارجية أو المرتفعة؟
ج: إنها مصنفة للتشغيل حتى 5000 متر، ولكن يجب أن تكون موضوعة داخل خزانة ذات تصنيف IP للحماية من التكثف، حيث أنها مصممة للبيئات غير المتكثفة.

س: ما هي الممارسة الموصى بها للتخفيف من تأثيرات الاندفاع على بطاقة الإدخال هذه؟
ج: نوصي باستخدام مانعات زيادة الجهد العابرة الخارجية (TVSS) إذا كانت شبكة طاقة التيار المتردد لديك تشهد ارتفاعات متكررة تتجاوز تحمل ذروة الوحدة البالغة 200 فولت.

س: كيف أدير كثافة القنوات أثناء التوصيل؟
ج: استخدم قنوات أسلاك منظمة لفصل خطوط الإشارة عالية الجهد عن مسارات اتصال الناقل لمنع الاقتران الحثي.

س: ما هو معيار الاختيار الرئيسي لهذه الوحدة مقارنة ببطاقات الكثافة المنخفضة؟
ج: اختر 140DAI55300 عندما تكون مساحة اللوحة محدودة ويتطلب تطبيقك كثافة 32 مدخلًا دون التضحية بالعزل المعياري لنظام Quantum.
