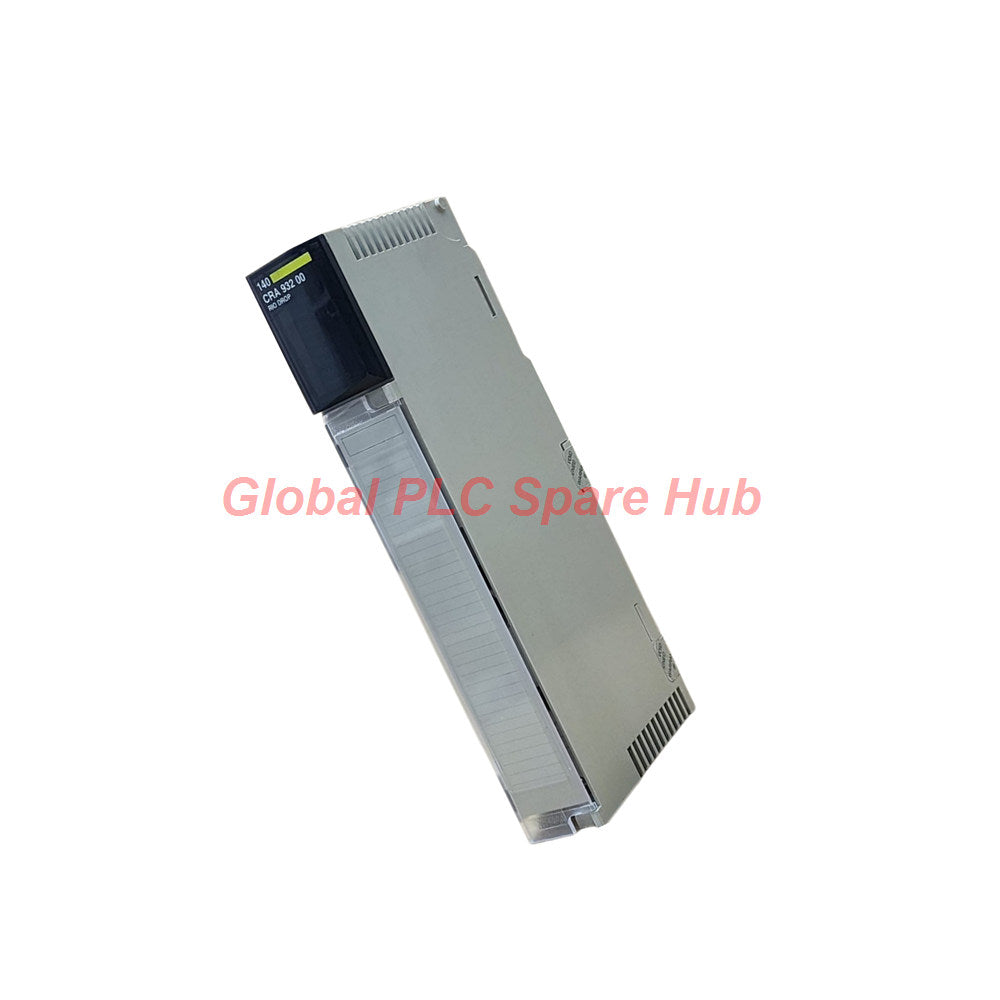

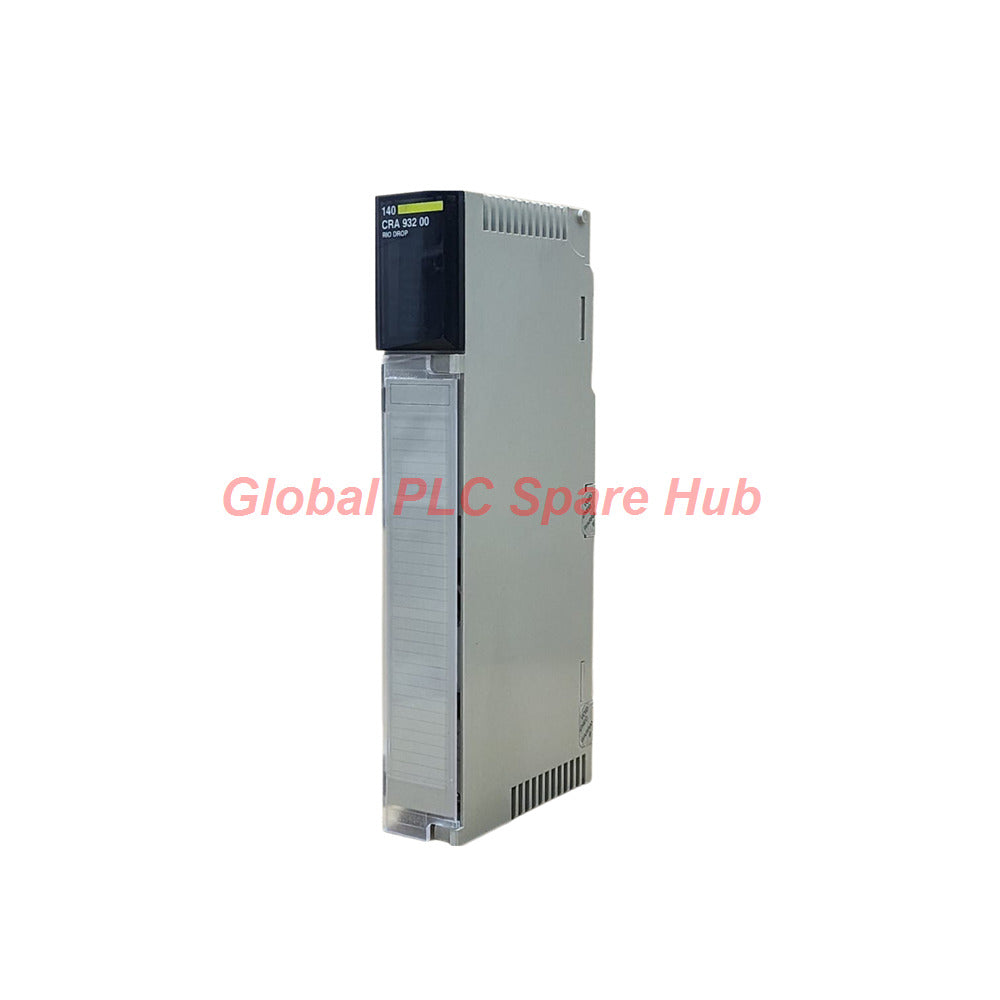

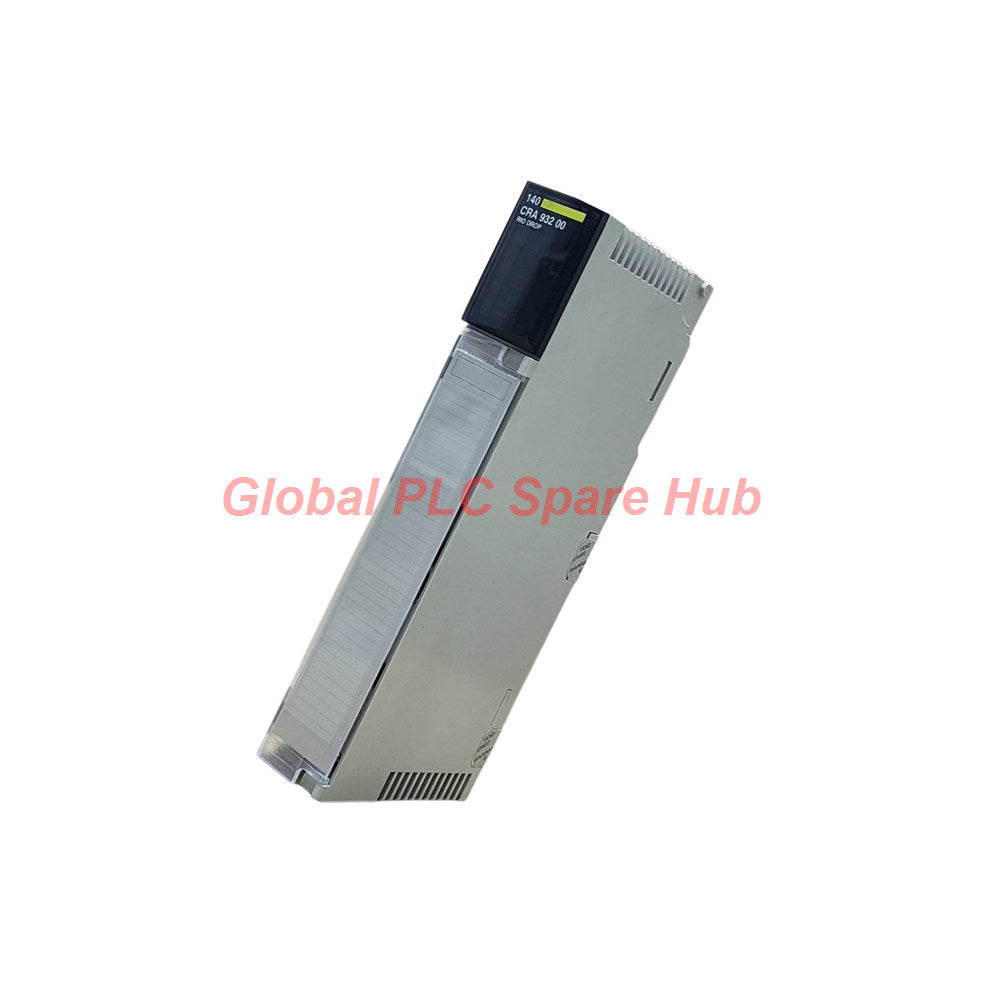

140CRA93200 Schneider Electric Modicon Quantum RIO Drop Adaptor Module

وحدة محول إسقاط الإدخال/الإخراج عن بعد (RIO) من شنايدر إلكتريك موديكون كوانتوم 140CRA93200

Manufacturer: Schneider Electric
Product No.: 140CRA93200
Condition： متوفر بالمخزون
Product Type: محول ريو دروب
Product Origin: DE
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة

وحدة Schneider Electric 140CRA93200 هي وحدة محول إدخال/إخراج عن بعد (RIO) عالية الأداء مصممة لتوائم التحكم الموزع ضمن منصة Modicon Quantum. بفضل موصلين F أنثويين بزاوية، تقوم الوحدة 140CRA93200 بإنشاء مسارات اتصال متسامحة مع الأخطاء ومتعددة الألياف عبر الكابلات المحورية بين الرفوف البعيدة والمعالج المركزي، مما يضمن عدم وجود وقت توقف في حلقات الأتمتة الحيوية.

هندسة وميزات بنية النظام

واجهة وسائط احتياطية: موصلات محورية أنثوية مزدوجة من نوع F توفر مرونة وسائط ثنائية الكابلات لا مثيل لها ضد انقطاع الكابلات المادية.
قدرة توسع عالية: تدعم إدارة الرف المحلي لما يصل إلى 27 وحدة توسعة إدخال/إخراج على نقطة اتصال عن بعد واحدة.
ناقل إشارة عالي السرعة: يوفر نقل بيانات سريع بسرعة 1.544 ميجابت/ثانية عبر بنية محورية 75 أوم.
حساسية ديناميكية واسعة: تعمل عبر نطاق إشارة ديناميكي 35 ديسيبل للحفاظ على دقة الإشارة عبر مسافات طويلة للكابلات.
فحوصات مستمرة لصحة ذاكرة الوصول العشوائي (RAM): تُجري فحوصات نشطة للذاكرة، ومراقبة السجلات، والتحقق من المجموع الاختباري التنفيذي أثناء التمهيد والتشغيل.

مواصفات المعلمات الفنية

الفئة	المعلمات الهندسية
الهوية	العلامة التجارية: Schneider Electric \| الطراز: 140CRA93200 \| السلسلة: Modicon Quantum
واجهة الشبكة	موصلان F أنثويان (بزاوية)؛ وسائط محورية 75 أوم؛ سرعة نقل 1.544 ميجابت/ثانية.
استهلاك الطاقة والحرارة	تيار ناقل اللوحة الخلفية 750 مللي أمبير (قناتان)؛ تبديد طاقة حرارية 3.8 وات.
العزل الكهربائي	تصنيف عزل دي كهربائي 500 فولت تيار مستمر بين الموصل المركزي المحوري والأرض.
نطاق التشغيل	من 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرننايت) للتشغيل؛ من -40 درجة مئوية إلى 85 درجة مئوية للتخزين؛ 95% رطوبة نسبية غير متكثفة.
مرونة EMC و ESD	تفريغ تلامس 4 كيلو فولت / تفريغ هوائي 8 كيلو فولت (IEC 801-2)؛ حصانة مجال 10 فولت/متر من 80 إلى 1000 ميجاهرتز (IEC 801-3).
الملف الفيزيائي	تنسيق فتحة رف Quantum القياسي؛ وزن الوحدة الصافي 0.45 كجم (0.99 رطل)؛ أقصى ارتفاع تشغيلي 5000 متر.

بيئات التطبيقات المستهدفة

معالجة كيميائية مستمرة: تربط مكدسات الصمامات وأجهزة الإرسال عن بُعد عبر مسافات طويلة دون انقطاع الإشارة.
موازنة محطة الطاقة: تربط رفوف مراقبة التوربينات الموزعة بغرف التحكم الرئيسية عبر حلقات محورية متكررة.
التعدين واستخراج المعادن: تدير عقد التحكم في الناقلات البعيدة الموجودة في بيئات المحطات الفرعية المليئة بالضوضاء الكهربائية.
توزيع المياه والبلديات: تدمج نقاط اتصال المضخات المتفرقة في شبكة حقلية موحدة عالية الموثوقية.

إرشادات التركيب وتوجيه الكابلات

افحص معاوقة الخط المحوري لضمان تطابق دقيق 75 أوم قبل إنهاء الموصلات.
ادفع الوحدة في الفتحة المخصصة للرف البعيد حتى يصدر ذراع القفل صوت طقطقة محكمًا.
قم بتوصيل الخطوط المحورية الأساسية (الكابل أ) والثانوية (الكابل ب) بموصلات F الأنثوية المزدوجة ذات الزاوية.
حافظ على أنصاف أقطار انحناء الكابلات المناسبة بالقرب من الموصلات ذات الزاوية لمنع انضغاط العازل الداخلي.

التشخيص واستكشاف الأخطاء وإصلاحها في الميدان

تحقق من حالة تشغيل الوحدة من خلال روتينات فحص المجموع الاختباري التشخيصية التلقائية لذاكرة الوصول العشوائي عند التشغيل.
راقب سلامة الاتصال أثناء التشغيل من خلال فحوصات الذاكرة التنفيذية المدمجة.
تحقق من نشاط مؤشرات LED في اللوحة الأمامية لتأكيد إنشاء الارتباط على كل من القنوات الأساسية والاحتياطية.
قم بإجراء اختبار توهين إشارة التردد اللاسلكي إذا تعرضت نقاط الاتصال الميدانية لخسائر في النطاق الديناميكي تتجاوز 35 ديسيبل.

توافق النظام وتكامل الأجهزة

تتكامل أصلاً مع جميع لوحات التوسع الخلفية البعيدة القياسية Modicon Quantum.
تُقرن مباشرة مع وحدات رأس الإدخال/الإخراج عن بعد من سلسلة Quantum CRP في الرف الرئيسي.
مدعومة بالكامل ضمن بيئات برامج EcoStruxure Control Expert وConcept لتعيين العناوين عن بعد.

الشهادات ومعايير الصناعة

معيار UL 508 للامتثال لسلامة التحكم الصناعي.
موافقات سلامة المعدات الصناعية CSA C22.2 No 142 و cUL.
متوافق مع علامة CE لمعايير التوافق الكهرومغناطيسي الأوروبية.

رؤية Global PLC Spare HUB

أثناء التشغيل الميداني لوحدة 140CRA93200، يواجه المهندسون غالبًا انقطاعات متقطعة في الاتصال على الرغم من توفر إمدادات طاقة نظيفة. في أكثر من 80% من حالات خدمة نقاط الاتصال البعيدة، يعود السبب الجذري إلى التجعيد غير الصحيح على موصلات F ذات 75 أوم أو حلقات الأرض التي تسببها تأريض الدرع على كلا الطرفين. نوصي باستخدام كابلات محورية RG-6 رباعية الدرع عالية الجودة والتحقق من أن تأريض درع الكابل يتم بشكل صارم عند نقطة التوصيل الرئيسية لمنع ضوضاء الأرض من تجاوز نافذة جهاز الاستقبال الديناميكية للوحدة البالغة 35 ديسيبل.

الخدمات اللوجستية والتعبئة وشروط الضمان

حالة التوريد: وحدة محول RIO Schneider Electric 140CRA93200 جديدة تمامًا، مختومة من المصنع في عبوتها الأصلية.
الشحن السريع: يتم الشحن مضمونًا في غضون 24 إلى 48 ساعة عبر خدمات الشحن السريع FedEx أو UPS أو DHL.
ضمان: مدعومة بضمان استبدال كامل لمدة 12 شهرًا يغطي الأداء الفني.

دليل الاختيار والمشتريات

مطابقة نوع الكابل: تأكد من أن كابلات المجال تستخدم خطوطًا محورية قياسية 75 أوم (مثل RG-6 أو RG-11).
التحقق من تكرار القنوات: تحقق من أن وحدة رأس النظام لديك تدعم بنية الكابلات المتكررة ذات القناتين.
ميزانية سعة الفتحات: تأكد من أن إجمالي وحدات التوسع في نقطة الاتصال البعيدة لا يتجاوز حد 27 وحدة.

الأسئلة الشائعة

ماذا يحدث إذا تعرض أحد الكابلات المحورية للتلف أثناء التشغيل؟

تُحول البطاقة تلقائيًا الاتصال بالبيانات إلى القناة المحورية الاحتياطية الثانوية دون مقاطعة تشغيل الرف البعيد.

هل يمكنني تثبيت هذه البطاقة في رف وحدة المعالجة المركزية المحلية بدلاً من نقطة اتصال بعيدة؟

لا، هذه الوحدة تعمل بشكل خاص كمحول نقطة اتصال عن بعد ويجب أن توجد في رفوف التوسع البعيدة المرتبطة بمعالج رأس RIO.

كيف أحل أخطاء فحص مجموع الذاكرة عند بدء التشغيل؟

أعد تشغيل الرف للسماح لتسلسل التشخيص عند بدء التشغيل بإعادة فحص سلامة الذاكرة؛ استبدل الوحدة إذا استمرت الأخطاء.

ما هي أقصى مسافة تدعمها الوصلة المحورية؟

تعتمد المسافة على توهين الكابل، ولكن يجب أن يظل إجمالي فقدان الإشارة عبر الوصلة ضمن نافذة النطاق الديناميكي للبطاقة البالغة 35 ديسيبل.

هل تتطلب الوحدة مقاومات إنهاء خاصة على الموصلات غير المستخدمة؟

نعم، يجب إنهاء أي منفذ محوري غير مستخدم في نقطة اتصال نشطة بحمل وهمي 75 أوم لمنع انعكاس إشارة التردد اللاسلكي.
