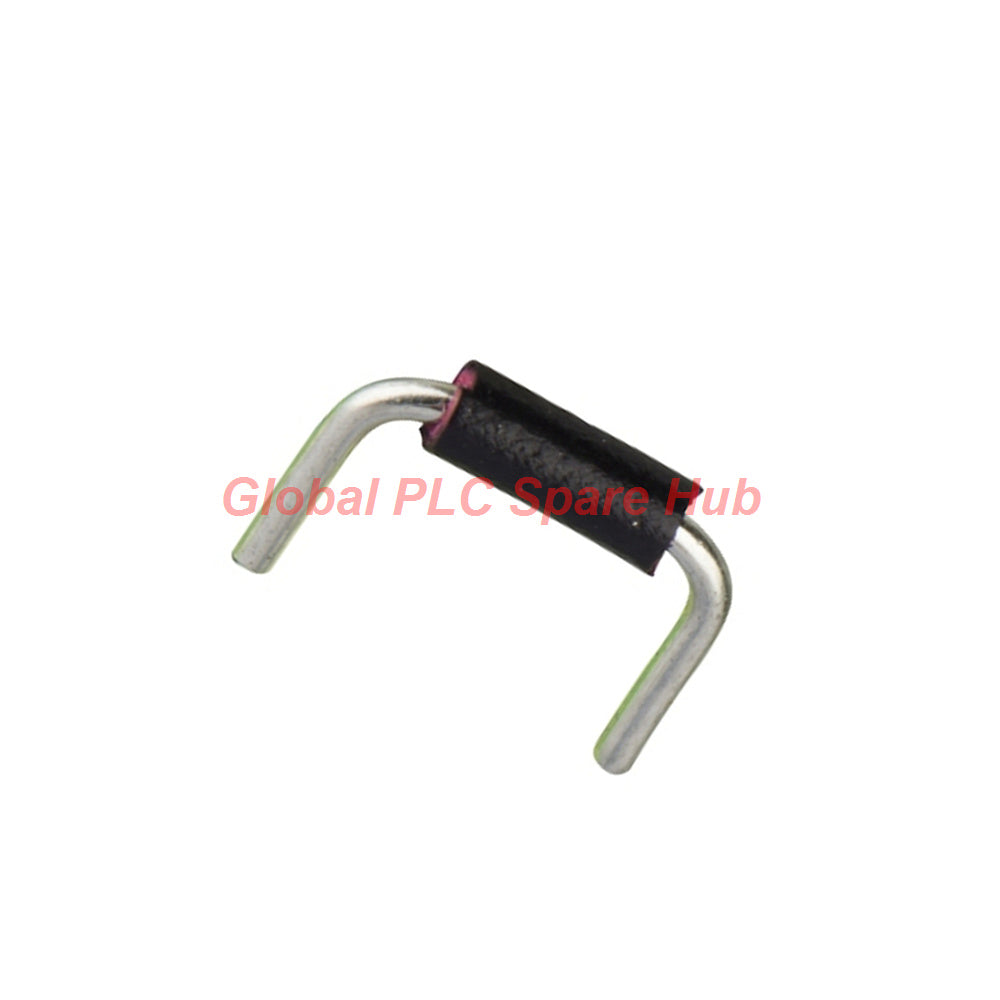

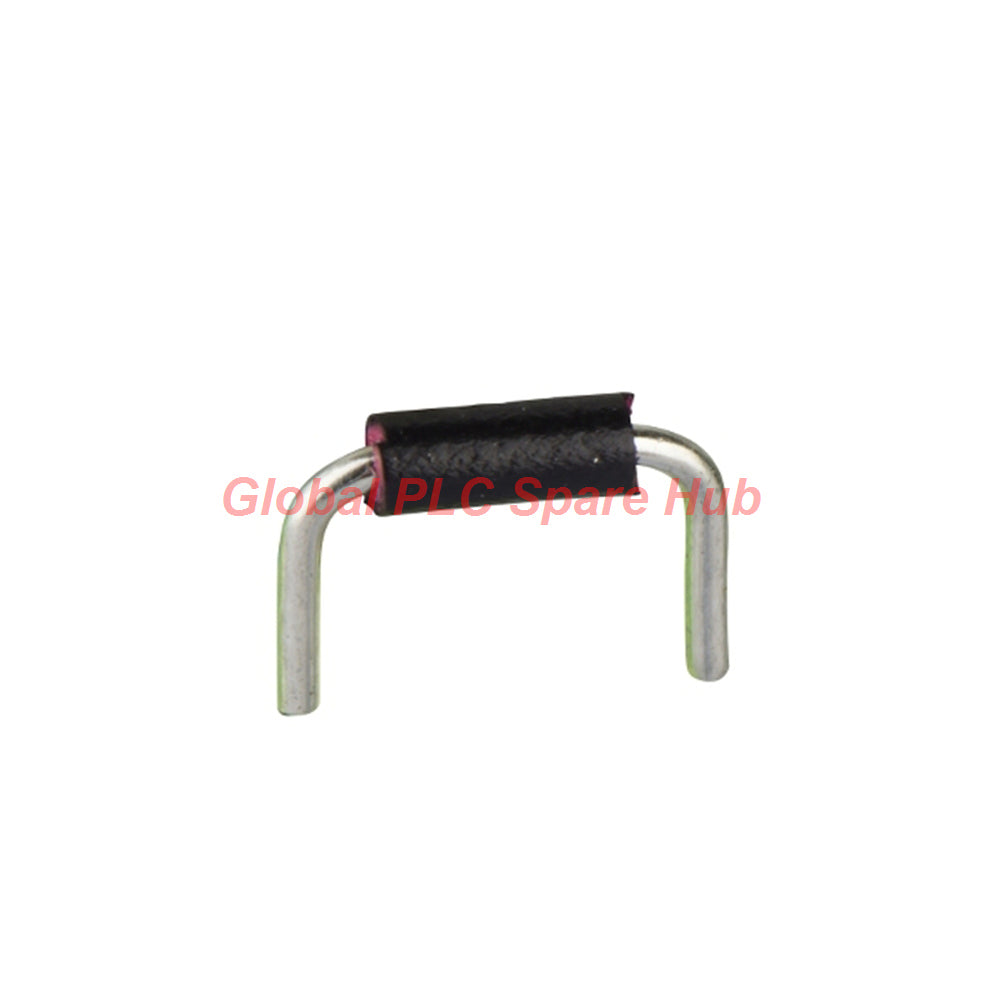

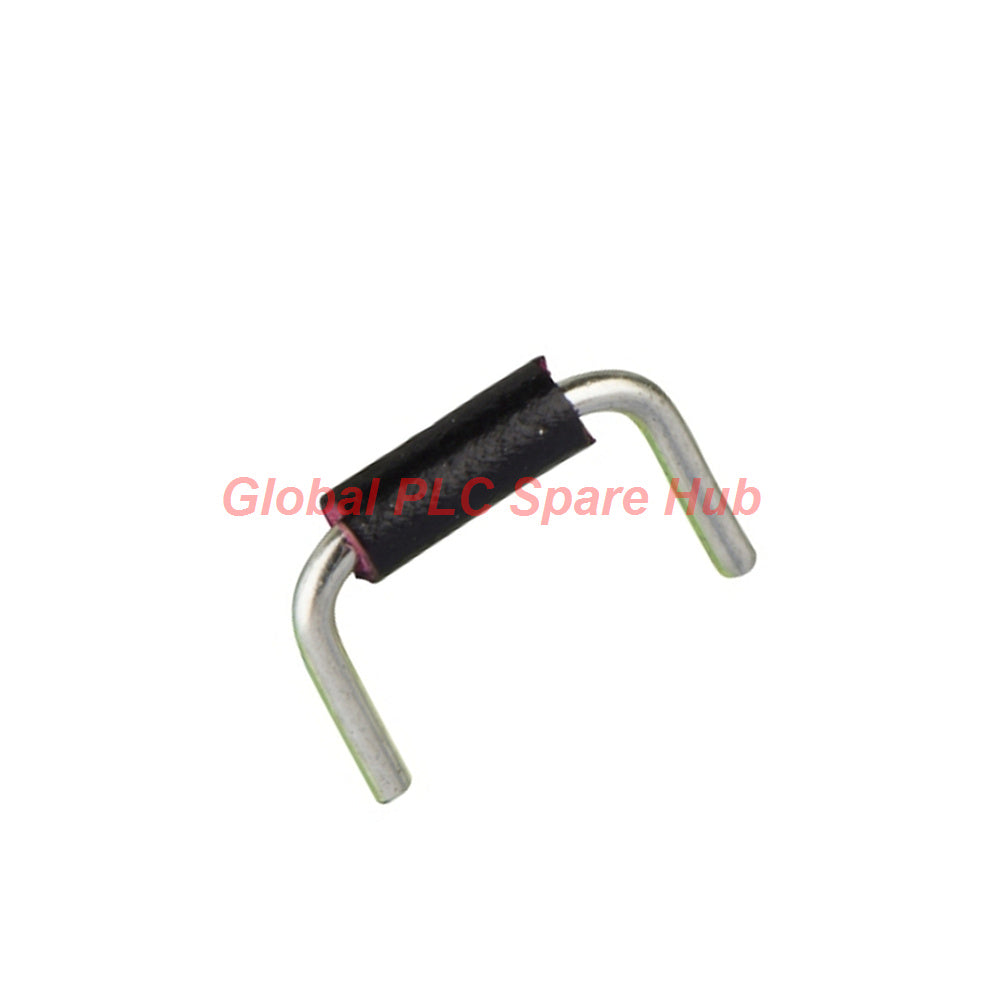

140CFX00210 Schneider Electric Modicon Quantum وصلة فيوز

نظرة عامة على المنتج

تقوم وصلة العبور 140CFX00210 بتوصيل القنوات الكهربائية في وحدات PLC الصناعية.

صمم المهندسون هذا الملحق لنظام الأتمتة Schneider Electric Modicon Quantum.

يحل محل الصمامات المقطوعة أو غير الضرورية مباشرةً.

تُنشئ الوحدة اتصالاً مباشرًا على مستوى الأسلاك عبر القاعدة الطرفية.

تُقدم عبوة المصنع مجموعة كاملة من 10 وحدات توصيل.

الهندسة المعمارية التقنية وشجرة النظام

توضح القائمة المنظمة أدناه الخصائص الفيزيائية والكهربائية الأساسية.

• تصنيف النظام
  • اسم العلامة التجارية: Schneider Electric
  • سلسلة المنتجات: Modicon Quantum منصة
  • معرف الطراز: 140CFX00210
  • نوع القطعة: وصلة استبدال الصمامات
  • كمية المجموعة القياسية: 10 قطع لكل مجموعة
• السمات الفيزيائية والكهربائية
  • وجهة الملحقات: وحدات إدخال وإخراج Quantum
  • الفئة: ملحقات التوصيل
  • الوزن الإجمالي للعبوة: 1.5 أوقية (42.0 جرام)
  • بلد المنشأ: الولايات المتحدة

المعدات المتوافقة وسيناريوهات المجال

تتكامل وصلة العبور هذه في بيئات أجهزة التحكم المحددة.

• الأجهزة المتوافقة: وحدات الإخراج الرقمي Modicon Quantum التي تتطلب اتصالاً طرفيًا مباشرًا.
• أنظمة الحماية الخارجية: الدوائر المحمية بواسطة صمامات أو قواطع دوائر طرفية خارجية.
• الأحمال الاستقرائية عالية التيار: التطبيقات التي تتسبب فيها الصمامات الزجاجية الداخلية في انخفاضات جهد غير مرغوب فيها.
• اختبار التجاوز: الاختبار المؤقت على المنضدة أثناء التحقق من صحة توصيل الخزانة.

الجوانب التشخيصية وسلامة الدوائر

يؤدي استبدال الصمام الداخلي بوصلة عبور إلى تغيير سلوك التشخيص بالوحدة.

تلغي الوصلة 140CFX00210 إنذارات مستشعر الصمام المفتوح على لوحة الوحدة المحلية.

يجب على الفنيين التحقق من الحماية الخارجية ضد التيار الزائد قبل تركيب وصلات العبور الصلبة.

توفر توصيلًا مستمرًا للطاقة دون تدهور المقاومة الداخلية.

رؤية Global PLC Spare HUB

قام فريقنا الهندسي بتقييم الوصلة 140CFX00210 أثناء ترقية محطة معالجة مياه الصرف الصحي.

شهد الموقع تعثرات متكررة وغير ضرورية للصمامات في مخرجات مشغل الصمام.

كانت قواطع الدائرة الإلكترونية الخارجية مثبتة بالفعل في حاوية الطرفيات.

قام الفنيون بتركيب وصلات العبور Schneider Electric 140CFX00210 لإلغاء الازدواجية في الصمامات.

أدى هذا التغيير البسيط إلى تقليل مكالمات الصيانة وتثبيت دورات تبديل الملف اللولبي.

دليل الاختيار والتطبيق

اتبع هذه التوصيات العملية عند اختيار ملحقات وصلات العبور.

• تأكد من وجود حماية خارجية من التيار في مخطط الأسلاك الخاص بك.
• استخدم وصلات العبور فقط في فتحات القاعدة I/O المتوافقة Modicon Quantum.
• تحقق من أن حلقة التحكم الخاصة بك تتعامل مع جهد الخط الكامل مباشرةً.
• اطلب مجموعات إضافية للاحتفاظ بقطع غيار أساسية في مجموعات أدوات المجال.

بروتوكول التركيب والصيانة

يتطلب تركيب دبابيس وصلة العبور خطوات يدوية بسيطة.

افصل جميع مصادر الطاقة عن الشريط الطرفي I/O المستهدف.

أزل الصمام الزجاجي المنفوخ أو غير المستخدم بعناية.

قم بمحاذاة أرجل وصلة العبور 140CFX00210 مع جهات اتصال حامل الصمام الداخلية.

اضغط بقوة حتى تستقر وصلة العبور بإحكام في الغلاف.

الطلب والشحن وضمان 12 شهرًا

نحن نقدم قطع غيار الأتمتة الأصلية في جميع أنحاء العالم بسرعة وعناية.

• تغطية الضمان: ضمان استبدال كامل لمدة 12 شهرًا متضمن.
• التسليم السريع: شحن سريع عبر FedEx أو UPS أو DHL.
• سرعة الإرسال: يتم شحن الطلبات في غضون 24 إلى 48 ساعة بعد الدفع.
• تعبئة العبوة: تحمي العبوات المغلقة المصنع دبابيس التوصيل من التلف الميكانيكي.

الأسئلة الشائعة

س: لماذا يجب علي تركيب وصلة عبور 140CFX00210 بدلاً من صمام قياسي؟

ج: استخدمها عندما تحمي قواطع خارجية الدائرة بالفعل لتجنب الصمامات الزائدة.

س: هل سيؤدي استخدام وصلة العبور هذه إلى إتلاف وحدة Modicon Quantum الخاصة بي؟

ج: لا، بشرط أن تتضمن أسلاك المجال حماية مناسبة ضد التيار الزائد.

س: كم عدد وصلات العبور المتضمنة في عبوة واحدة؟

ج: تحتوي كل عبوة مصنع على مجموعة من 10 قطع من وصلات العبور.

س: هل يمكنني استخدام هذا المكون لاستكشاف الأخطاء وإصلاحها مؤقتًا؟

ج: نعم، يستخدمها الفنيون بشكل متكرر لتجاوز الصمامات المنفوخة أثناء اختبارات التشخيص في حالات الطوارئ.

س: ما هي خيارات شركات النقل السريع التي تقدمونها للتسليمات العاجلة؟

ج: نقوم بشحن جميع الطلبات العالمية بسرعة باستخدام خدمات FedEx أو UPS أو DHL السريعة.
