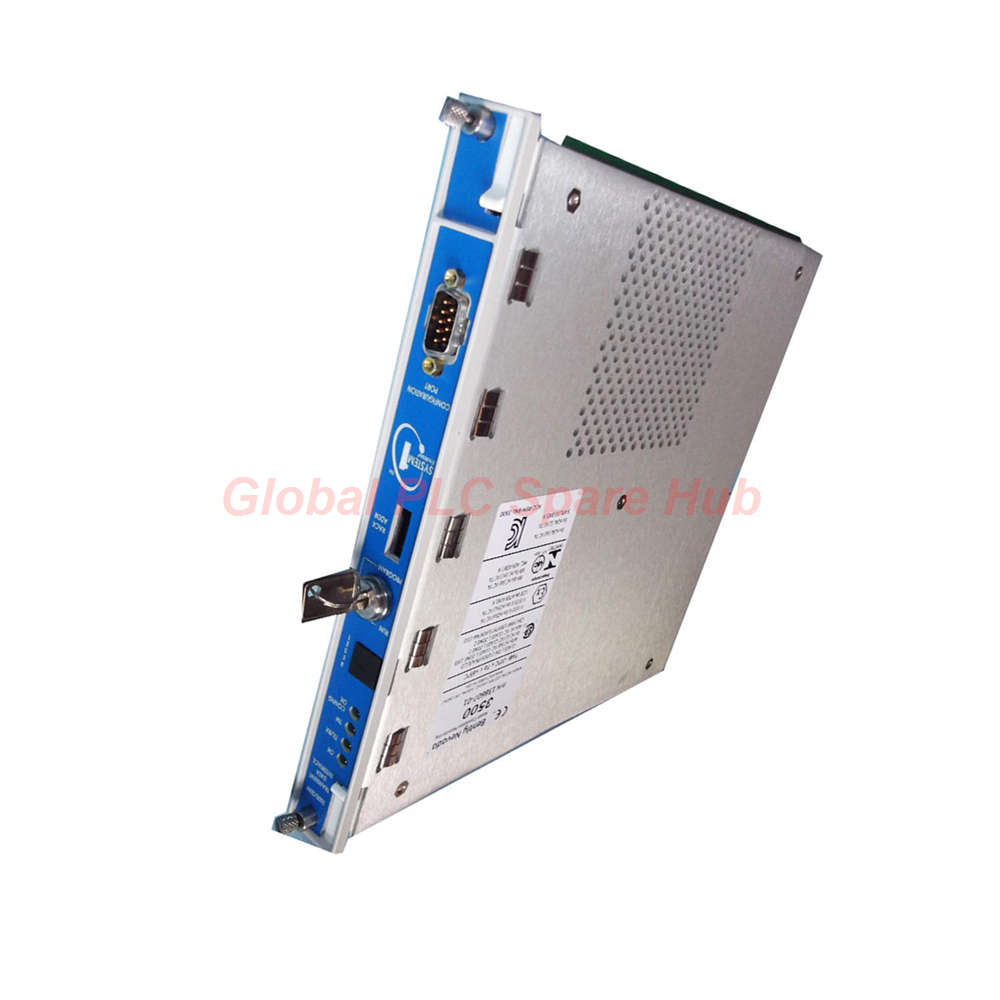

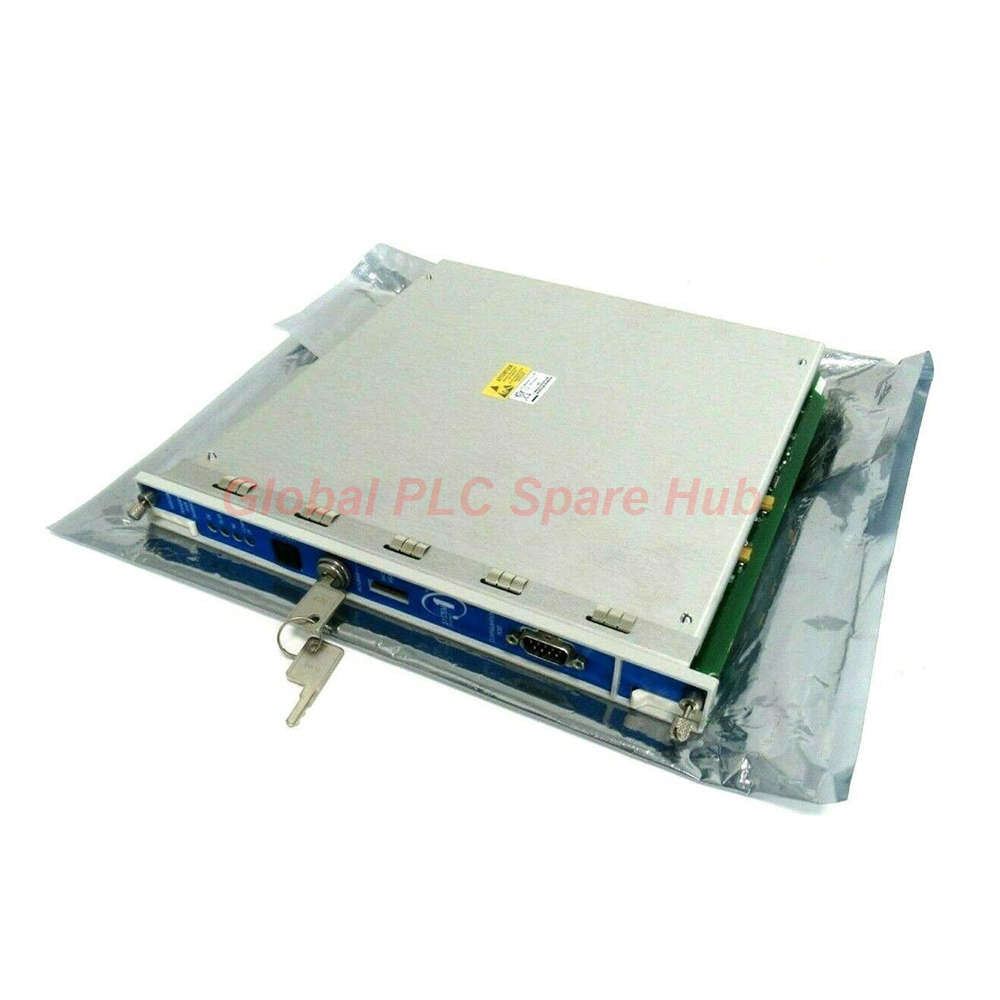

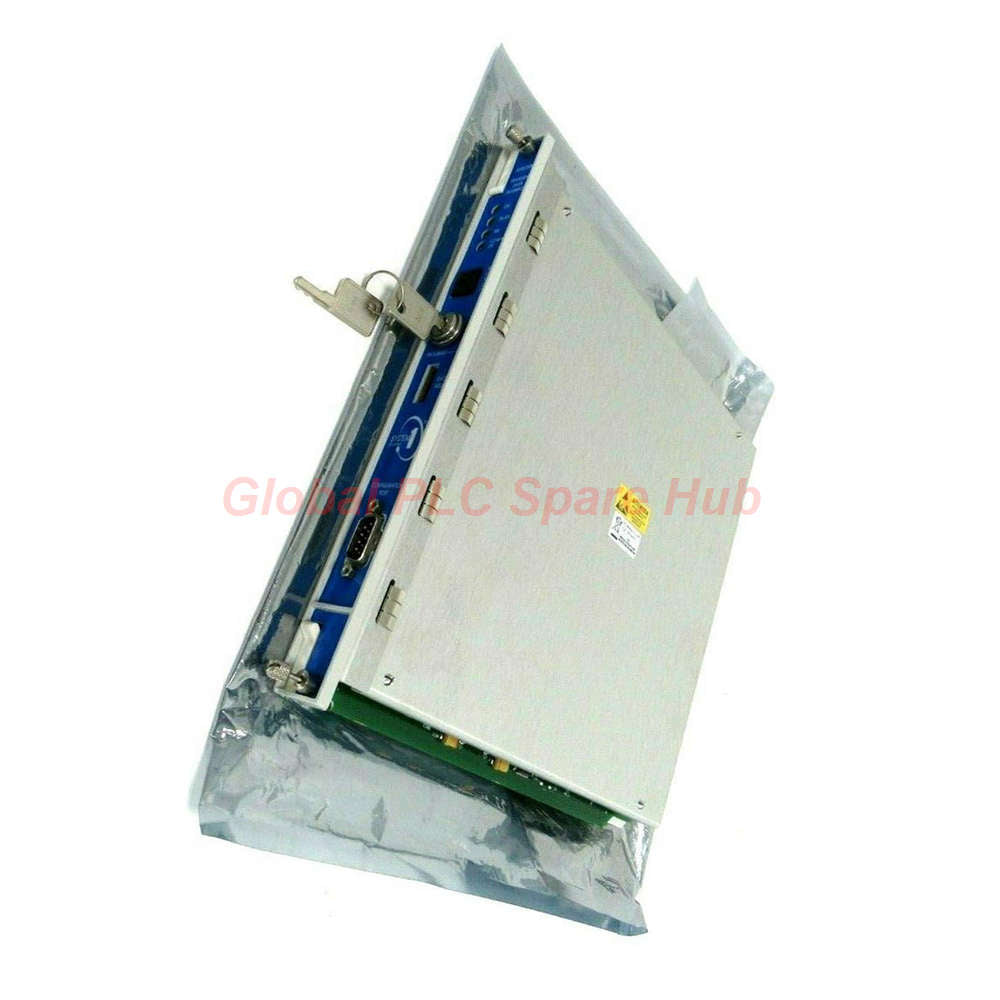

138607-01 وحدة TDI متميزة من بينتلي نيفادا 3500/22M

138607-01 نظرة عامة على المنتج التقني

وحدة Bently Nevada 138607-01 هي وحدة واجهة بيانات عابرة (Transient Data Interface) عالية الأداء مصممة لهندسة حماية الآلات من سلسلة 3500 Series. تعمل هذه البطاقة المتخصصة كبوابة بيانات أساسية بين رفوف المراقبة المادية المحلية وبرامج إدارة الأصول المركزية. تجمع وحدة 138607-01 بين الوظائف الأساسية لوحدة واجهة الرف التقليدية وقدرات اتصال عابرة متقدمة عالية السرعة.

يستخدم مهندسو المصانع هذه الواجهة لجمع بيانات الحالة المستقرة وبيانات شكل الموجة الديناميكية عبر الأصول الدوارة الهامة. تعالج اللوحة مقاييس اللوحة الخلفية الداخلية وتقدمها مباشرة إلى مضيفي الشبكة عبر بروتوكولات اتصال خاصة. تدعم هذه الطبقة الصلبة التتبع التشخيصي السلس أثناء أحداث الماكينة الهامة مثل بدء التشغيل، أو إيقاف التشغيل، أو الرحلات المفاجئة.

رؤية Global PLC Spare HUB

يمثل Bently Nevada 138607-01 ترقية ضرورية للمنشآت التي تنتقل نحو مسارات الصيانة التنبؤية. من خلال الجمع بين إدارة الرف والتقاط البيانات العابرة في فتحة واحدة، تقلل هذه الوحدة من تعقيد النظام بشكل كبير. تحمي رقائق الذاكرة الداخلية غير المتطايرة معلمات التكوين الخاصة بك لمدة تصل إلى اثني عشر عامًا دون التعرض للطاقة، مما يمنع فقدان البيانات خلال فترات التوقف الطويلة.

مصفوفة المواصفات الفنية

• الماركة: بنتلي نيفادا (Bently Nevada)
• رقم جزء الموديل: 138607-01
• التسمية: 3500/22M واجهة بيانات عابرة (TDI)
• هندسة السلسلة: 3500 Series حماية الآلات
• استهلاك الطاقة الاسمي: 10.5 واط كحد أقصى
• اتصالات اللوحة الأمامية: حتى 115.2 كيلو باود كحد أقصى لسرعة الإرسال
• بروتوكول المضيف الأساسي: بروتوكول مضيف بنتلي نيفادا (Bently Nevada Host Protocol)
• سعة معدل الباود القصوى: 115.2 كيلو باود غير متزامن
• عمر التخزين غير المزود بالطاقة: 12 عامًا للاحتفاظ بالبيانات عند 50 درجة مئوية
• التدرج الحراري التشغيلي: -30 إلى +65 درجة مئوية
• التدرج الحراري للتخزين: -40 إلى +85 درجة مئوية
• حدود الرطوبة النسبية: 95% كحد أقصى، بيئة غير مكثفة

المعدات المستهدفة والتوافق مع البرامج

• صناديق رفوف أدوات Bently Nevada 3500 القياسية
• منصات برامج إدارة وتشخيص الآلات General Electric System 1
• وحدات مراقبة الاهتزازات القريبة والسرعة والزلزالية من سلسلة 3500
• وحدات معالجة البيانات TDXnet التي تتطلب روابط اتصال مباشرة على مستوى المضيف

ملف جمع بيانات الإنذار المتقدمة

• تسجل الوحدة مقاييس الاتجاه التاريخي والشكل الموجي الديناميكي تلقائيًا عند تشغيل إنذار.
• يسجل المعالج ثانية واحدة من البيانات الثابتة قبل 10 دقائق من الحدث الفعلي.
• يلتقط المنطق الداخلي دقيقة واحدة من القيم الثابتة فور انتهاء حالة الإنذار.
• تسجل اللقطات الثابتة عالية الدقة 100 مللي ثانية 20 ثانية قبل و 10 ثوانٍ بعد الرحلة.
• تتبع اللوحة 2.5 دقيقة من بيانات الشكل الموجي المستمرة على فترات صارمة مدتها 10 ثوانٍ قبل الإنذار.
• تحفظ سجلات الذاكرة دقيقة واحدة من قيم شكل الموجة بعد الإنذار باستخدام نفس الزيادات البالغة 10 ثوانٍ.

أمان الأجهزة وإدارة الواجهة

• يتحكم مفتاح قفل المفتاح المدمج باللوحة الأمامية في الوصول إلى سجلات التكوين الداخلية.
• يسمح ضبط مفتاح المفتاح على وضع RUN بالمراقبة ولكنه يمنع تعديلات المعلمات غير المصرح بها.
• يسمح ضبط مفتاح المفتاح على وضع PROGRAM بتحديثات البرامج المحلية أو البعيدة.
• يمكن للمشغلين إزالة مفتاح الأمان المادي بأمان في أي من الوضعين لقفل الحالات التشغيلية.

تشخيصات مؤشر حالة اللوحة الأمامية

• مؤشر LED OK: يضيء باستمرار للتحقق من سلامة المعالج الداخلي وتنفيذه بشكل صحيح.
• مؤشر LED TX/RX: يومض بسرعة للإشارة إلى تبادل البيانات النشط عبر اللوحة الخلفية الداخلية للرف.
• مؤشر LED TM: ينشط عندما يدخل نظام المراقبة في وضع Trip Multiply لضبط حدود الإنذار.
• مؤشر LED CONFIG OK: يؤكد أن وحدة الواجهة تحتوي على ملف تعريف تشغيلي متحقق منه وخالٍ من الأخطاء.

إرشادات الشراء والاختيار

• تحقق من أن مستوى ترخيص برنامج System 1 الخاص بك يطابق متطلبات برنامج تشغيل الاتصال 3500/22M قبل النشر.
• تأكد من أن مراجعات البرامج الثابتة الحالية الخاصة بك تتطابق مع ملف تعريف الطبقة الصلبة 138607-01 لتجنب عدم تطابق التكوين.
• خصص مساحة كافية للطاقة داخل مصدر طاقة الرف الحالي لديك لاستيعاب الحمل البالغ 10.5 واط.

أحكام اللوجستيات والضمان

• حالة المخزون: متوفرة وجاهزة للنشر الفوري في النظام
• مدة الضمان: تغطية ضمان شاملة كاملة لمدة 12 شهرًا
• تنفيذ الطلب: يتم الانتهاء من الإرسال الآمن في غضون 24 إلى 48 ساعة من تأكيد الطلب
• الشحن السريع العالمي: إدارة النقل ذات الأولوية عبر شبكة فيديكس (FedEx) ويو بي إس (UPS) ودي إتش إل (DHL)

الأسئلة المتكررة

ما هي المزايا المحددة التي توفرها هذه الوحدة مقارنة بنماذج واجهة الرفوف الأقدم؟

تجمع هذه الوحدة بين الاتصال الأساسي للرفوف ومعالجة البيانات العابرة، مما يلغي الحاجة إلى معالج اتصال خارجي. تلتقط أشكال موجية ديناميكية عالية الدقة أثناء تغييرات الماكينة، مما يتيح تحليلات هندسية مفصلة للأسباب الجذرية.

كيف يحمي قفل مفتاح التكوين المعدات الصناعية من التهديدات السيبرانية أو الأخطاء؟

يؤدي تحويل قفل المفتاح إلى وضع التشغيل (RUN) إلى عزل برامج التكوين تمامًا عن التعديل الخارجي. حتى إذا وصل مستخدم غير مصرح به إلى الشبكة، فلا يمكنه تعديل عتبات الرحلة الهامة أو إعدادات المستشعر عن بعد.

ماذا يعني تصنيف تخزين TDI غير المزود بالطاقة لمدة 12 عامًا لقطع الغيار؟

تحتفظ المكونات الاحتياطية المدمجة بملفات النظام الداخلية وملفات تعريف التكوين لأكثر من عقد من الزمان بدون طاقة خارجية. يسمح هذا للمستودعات بتخزين الوحدات الاحتياطية على المدى الطويل دون المخاطرة بتدهور التكوين بسبب البطاريات الفارغة.

كيف يجب على فني ميداني تفسير وميض مؤشر LED TX/RX أثناء استكشاف الأخطاء وإصلاحها؟

يؤكد وميض ضوء TX/RX أن الوحدة تتصل بنشاط مع البطاقات المجاورة عبر اللوحة الخلفية. إذا انطفأ هذا الضوء أثناء التشغيل، فتحقق من ناقل الرف الداخلي أو افحص الفتحات المجاورة بحثًا عن فشل في الاتصال.

ما نوع البنية التحتية للكابلات التي يجب على المهندسين تثبيتها لتوصيل هذه الوحدة بـ System 1؟

يجب على المهندسين استخدام كابلات اتصال عالية الجودة ومحمية ومزدوجة مجدولة تدعم الحد الأقصى لمعدل 115.2 كيلو باود. يحافظ التدريع المناسب على ضوضاء التردد العالي من وحدات التحكم في المحركات القريبة من إتلاف تدفقات البيانات.
