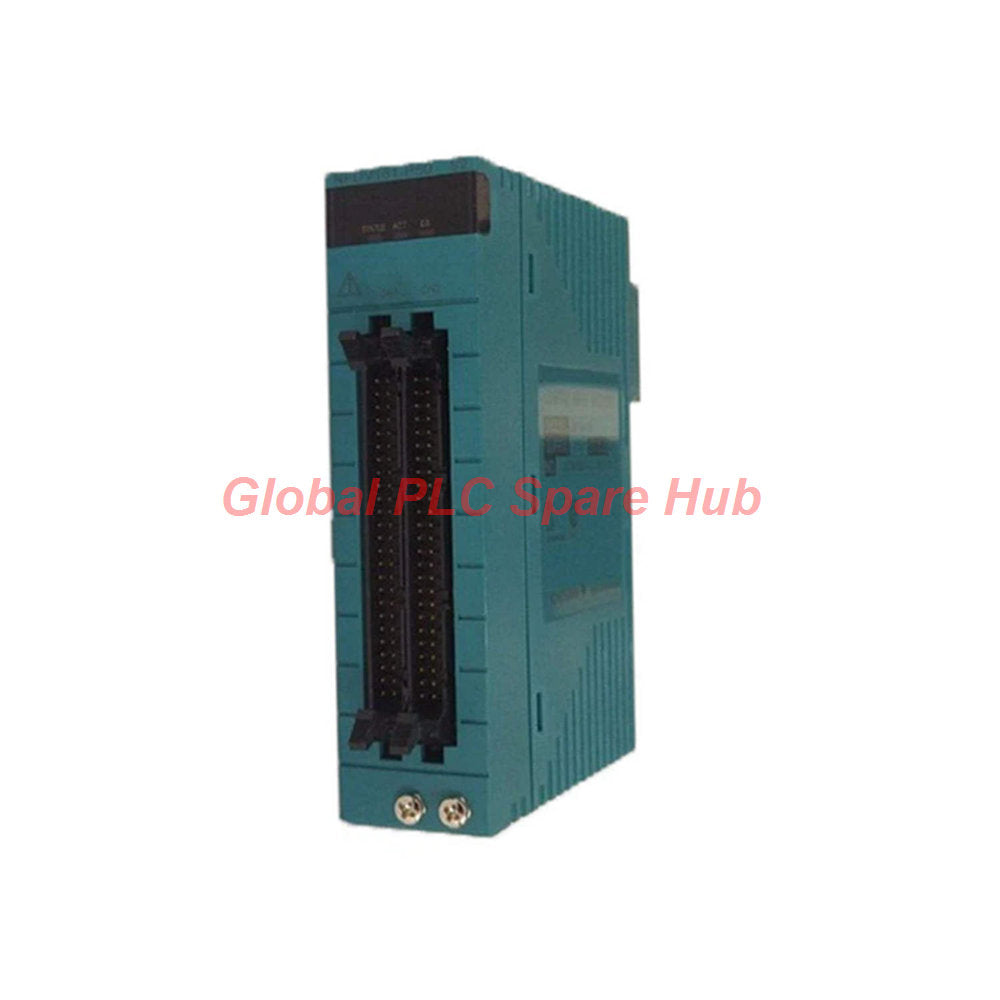

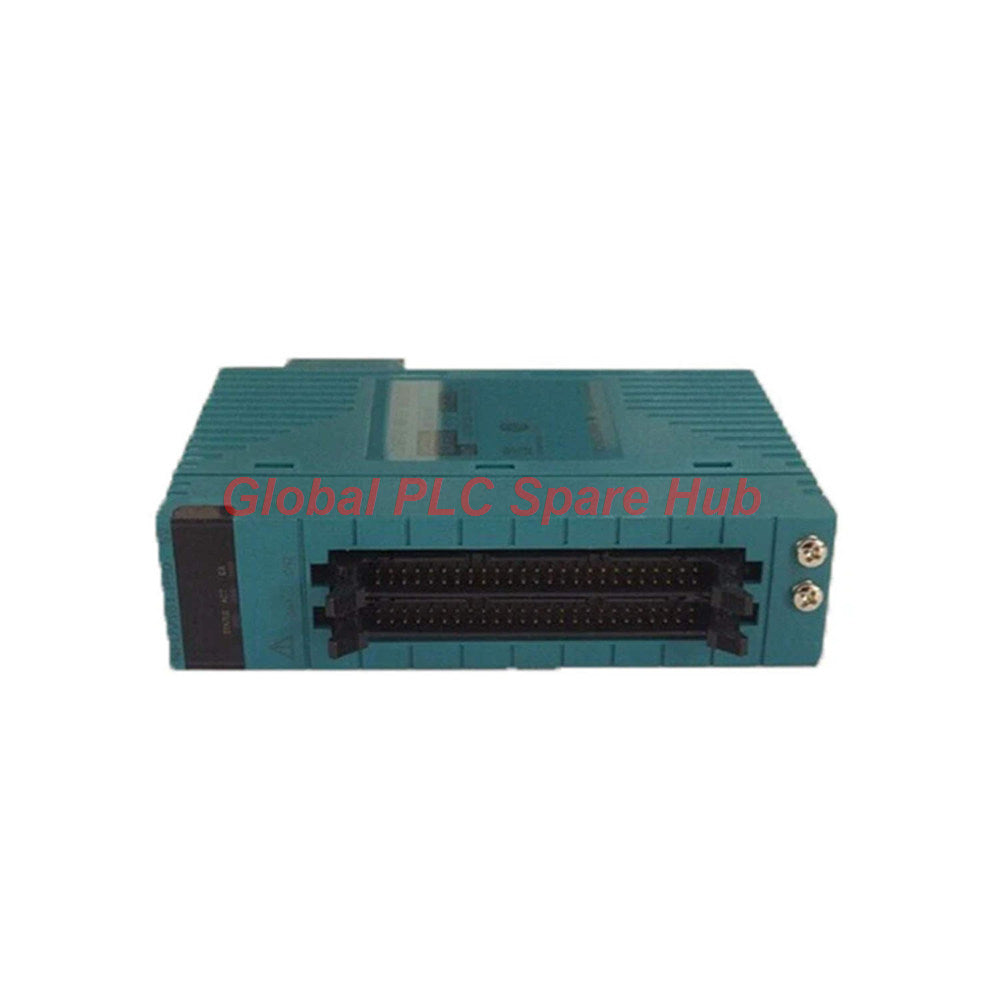

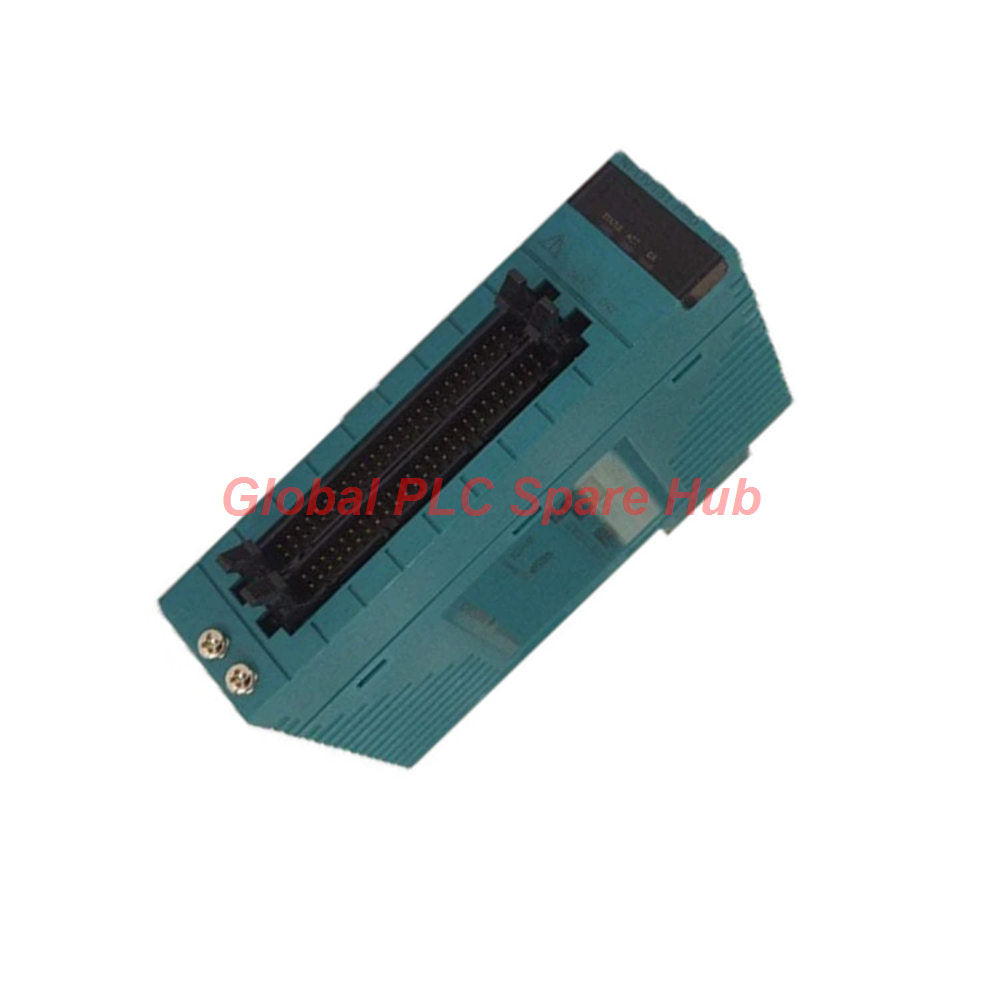

Módulo de salida analógica Yokogawa NFAI543-S50: E/S aisladas de 16 canales

Descripción general del producto

El NFAI543-S50 de Yokogawa es un módulo de salida analógica aislado de alta densidad y 16 canales. Proporciona un control de precisión para bucles de instrumentación de 4-20 mA en entornos industriales exigentes. Este módulo admite comunicación HART para una gestión avanzada de dispositivos. Los equipos de ingeniería pueden descargar el manual técnico completo aquí para garantizar una instalación e integración del sistema correctas.

Especificaciones técnicas

• Fabricante: Yokogawa
• Modelo: NFAI543-S50
• Señal de salida: Salida de corriente aislada de 4-20 mA de 16 canales
• Precisión: ±0,3% de la escala completa
• Resistencia de carga: 0 a 750 Ω
• Tiempo de respuesta: 100 ms (respuesta de paso)
• Ciclo de datos: Tasa de actualización de 10 ms
• Deriva de temperatura: Máx. ±0,01%/°C
• Detección de circuito abierto: ≤ 0,65 mA
• Aislamiento: 1500 V CA durante 1 minuto (entre salida y sistema)
• Soporte HART: Soporte de comunicación de protocolo integrado
• Consumo de energía: 230 mA (5 V CC) y 540 mA (24 V CC)

Desglose de la configuración del modelo

• Modelo: NFAI543 (Módulo de salida analógica de 16 canales)
• Sufijo -S: Tipo estándar
• Sufijo 5: Sin protección contra explosiones
• Sufijo 0: Configuración de tipo básico

Instalación, mantenimiento y compatibilidad

• Instalación: Asegure el módulo en la ranura designada del rack. Asegúrese de que se suministren 24 V CC al terminal de alimentación de campo.
• Mantenimiento: Utilice los diagnósticos internos del sistema para una monitorización en tiempo real. Las capacidades de intercambio en caliente permiten una sustitución simplificada del módulo.
• Compatibilidad: Totalmente compatible con los sistemas de control estándar de Yokogawa. Conéctese mediante terminales de abrazadera de presión o cables con conector MIL.
• Embalaje: El módulo se envía en un embalaje protector de grado industrial, antiestático.
• Garantía: 12 meses de garantía de calidad del fabricante.
• Envío: Los pedidos se envían a través de FedEx, UPS o DHL en un plazo de 24 a 48 horas.

Información de Global PLC Spare HUB

En Global PLC Spare HUB, reconocemos el NFAI543-S50 como un componente esencial para bucles de proceso de alta fiabilidad. Su aislamiento galvánico minimiza el ruido de la señal en entornos de alta interferencia. Recomendamos este módulo para dosificación química de precisión, sistemas de control de flujo y actuadores de válvulas de centrales eléctricas donde una salida de corriente consistente y estable evita la inestabilidad del proceso.

Preguntas frecuentes técnicas profesionales

P: ¿Qué debo hacer si el módulo detecta un circuito abierto?

R: El módulo registra condiciones de circuito abierto a 0,65 mA o menos. Utilice su herramienta de diagnóstico habilitada para HART para verificar la integridad del cableado de campo.

P: ¿Cómo funciona la función de respaldo?

R: Puede configurar los modos [HOLD] o [SETV] por canal. El sistema activa la detección de respaldo en 4 segundos desde la pérdida de señal.

P: ¿Puedo usar el conector MIL para aplicaciones de alto voltaje?

R: La tensión de resistencia varía según el tipo de cable. Utilice los cables KMS40 solo cuando estén dentro del límite de especificación de 500 V CA.

P: ¿Cuál es la mejor manera de garantizar la estabilidad a largo plazo?

R: Monitoree de cerca la temperatura ambiente del rack. Mantener los entornos operativos por debajo del umbral evita que la deriva de temperatura acumulada exceda ±0,01%/°C.

P: ¿Qué modo de configuración es el mejor para el control de válvulas?

R: Utilice el modo de respaldo [SETV] para válvulas críticas. Esto asegura que se muevan a una posición segura y predeterminada durante fallas de comunicación.
