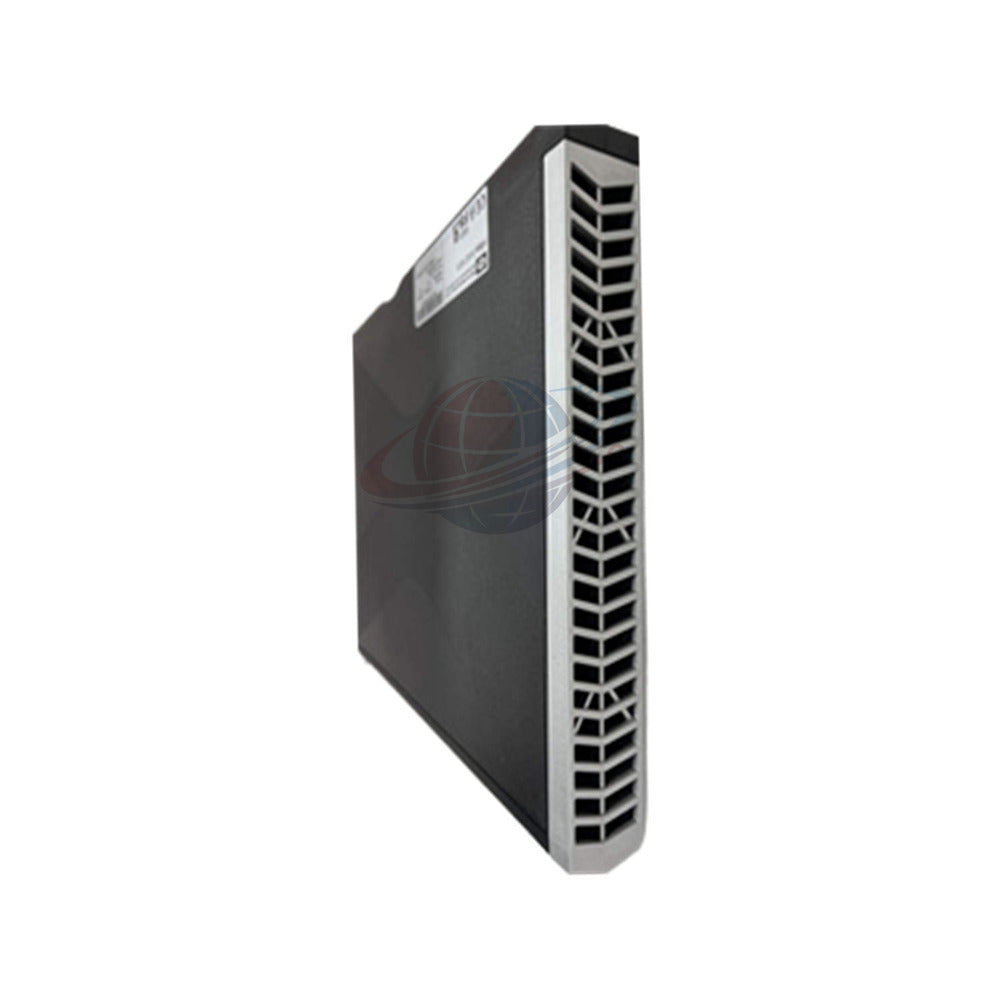

X-AO 16 01 HIMA SIL 3 Módulo de Salida Analógica Controlador de Seguridad

Introducción del Producto

El X-AO 16 01 es un módulo de salida analógica de alta densidad y relacionado con la seguridad, diseñado para la plataforma HIMA HIMax. Diseñado para cumplir con los estrictos requisitos de seguridad SIL 3, este módulo proporciona 16 canales de señales de 4 a 20 mA para controlar elementos finales de control críticos como válvulas y actuadores. La arquitectura del X-AO 16 01 garantiza un aislamiento galvánico emparejado y un procesamiento de señal de alta resolución, lo que lo hace indispensable para la automatización de procesos de alta disponibilidad donde la seguridad no puede ser comprometida.

Especificaciones Técnicas

• Marca: HIMA
• Modelo: X-AO 16 01
• Número de pieza: X-AO1601
• Canales de salida: 16 salidas analógicas (aislamiento emparejado)
• Rango de señal: 4 a 20 mA (rango de funcionamiento de 0 a 22,5 mA)
• Nivel de integridad de seguridad: SIL 3 (IEC 61508)
• Resolución digital: 16 bits (10.000 dígitos en SILworX)
• Carga óhmica: Máximo 600 Ω
• Tiempo de establecimiento: 5 ms
• Tiempo de apagado de seguridad: 16 ms (transición de falla a estado seguro)
• Tensión de alimentación: 24 VDC (-15 %...+20 %)
• Temperatura de funcionamiento: 0…+60 °C
• Clasificación de la carcasa: Protección IP20

Perspectiva de Global PLC Spare HUB

El X-AO 16 01 es una obra maestra de la ingeniería de seguridad dentro del ecosistema HIMax. Nuestra revisión técnica confirma que su resolución de 16 bits proporciona un control excepcionalmente fino, con un valor LSB de ≤ 2 µA, asegurando un movimiento suave del actuador. A diferencia de los módulos estándar, el X-AO 16 01 presenta un mecanismo de apagado de alta velocidad que fuerza al módulo a un estado seguro en solo 16 ms tras la detección de una falla. Este módulo es particularmente robusto contra la deriva inducida por la temperatura, manteniendo la precisión en todo su rango de funcionamiento.

Equipos compatibles y escenarios de aplicación

• Sistemas de parada de emergencia (ESD): Control de válvulas críticas para la seguridad en petróleo y gas.
• Sistemas de detección de incendios y gases (F&G): Gestión de conjuntos de alarmas visuales o audibles analógicas.
• Sistemas de gestión de quemadores (BMS): Control preciso del flujo de combustible y aire.
• Bastidores base HIMax: Compatible con configuraciones de tarjetas conectoras X-SB y X-CB.

Capacidades de diagnóstico y conexión de campo

• Soporte de comunicación HART: Permite diagnósticos de paso a los instrumentos de campo.
• Cableado de campo: Utiliza 4 piezas de conectores de cable de 8 polos para una terminación organizada.
• Flexibilidad de sección transversal: Admite tamaños de cable de 0,2 mm² a 1,5 mm² con punteras.
• Autodiagnóstico: Monitoreo continuo de los lazos de salida para garantizar la integridad SIL 3.

Logística y garantía

• Plazo de envío: Se envía dentro de las 24-48 horas posteriores al procesamiento del pedido.
• Envío exprés internacional: Enviado a través de FedEx, UPS o DHL.
• Garantía: Incluye una garantía de reemplazo total de 12 meses.
• Embalaje: Se envía en embalaje industrial antiestático para una máxima protección.

Guía de compra y selección

• Verificación de carga: Verifique que la resistencia total del bucle no exceda los 600 Ω para el X-AO 16 01.
• Estándares de energía: Asegúrese de que su fuente de alimentación de 24 V cumpla con los estándares SELV/PELV para el cumplimiento de la seguridad.
• Cables del sistema: Utilice cables del sistema X-CA 011 para distancias de hasta 30 m en aplicaciones flexibles.

Preguntas frecuentes

• ¿El X-AO 16 01 es compatible con el paso de HART para la calibración de instrumentos de campo?
• Sí, el módulo es compatible con la comunicación HART, aunque la precisión de la medición se califica en ≤ ± 2% durante estas operaciones.
• ¿Qué sucede con las salidas si el módulo detecta un error interno?
• El módulo está diseñado para hacer que todas las salidas pasen al "Estado Seguro" en 16 ms para evitar condiciones de proceso peligrosas.
• ¿Hay aislamiento galvánico entre los canales individuales?
• El módulo cuenta con aislamiento por pares, lo que significa que los canales están aislados en pares en lugar de cada canal individual.
• ¿Cuál es la longitud máxima de cable admitida para las conexiones de campo?
• Los cables del sistema X-CA 011 estándar están validados para longitudes entre 8 m y 30 m, según la aplicación.
• ¿Cómo se traduce la resolución de 16 bits en el software SILworX?
• En el entorno SILworX, esta resolución se representa como 10.000 dígitos para una escala precisa de sus señales.
