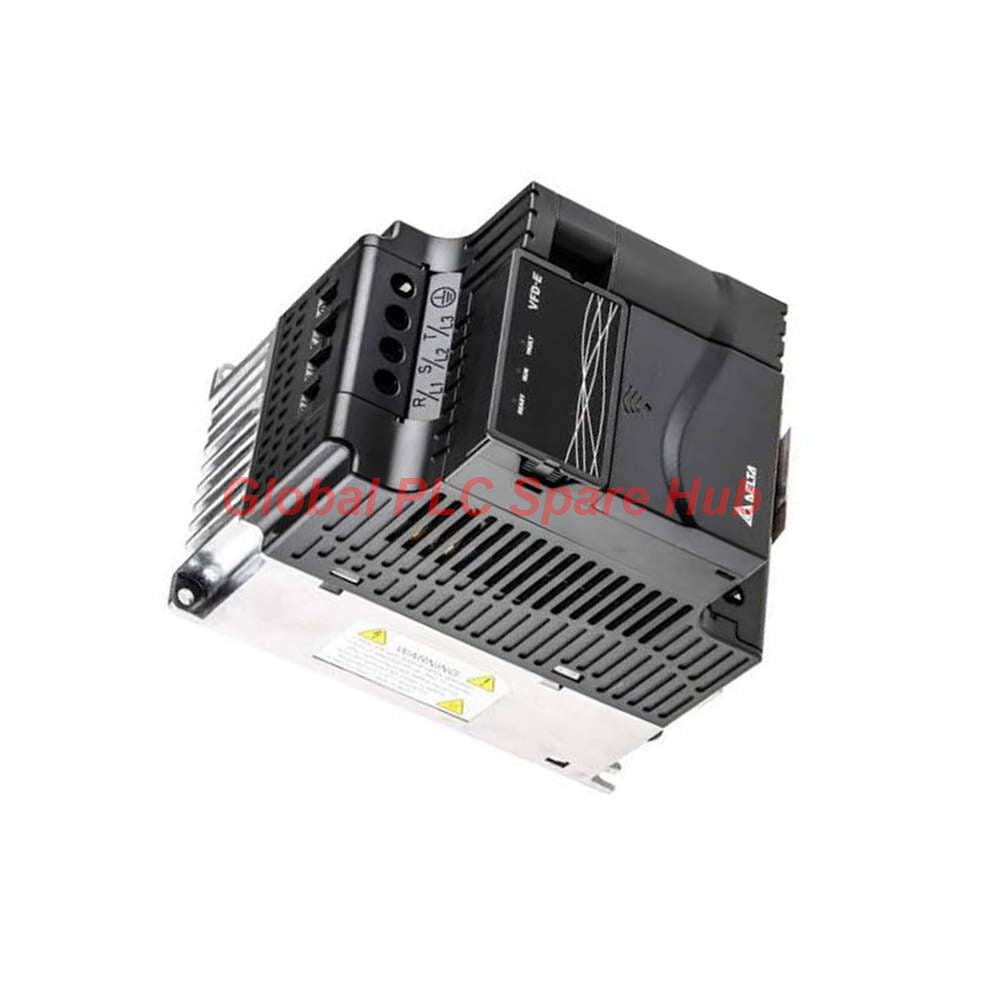

VFD037E43A Variador de frecuencia Delta Serie VFD-E, 5HP, trifásico, microaccionamiento de CA

Descripción general

Esta documentación detalla la unidad Delta VFD037E43A de la línea de productos VFD-E. Diseñado para fabricantes de maquinaria, este microaccionamiento de 5 HP ofrece un control de frecuencia preciso bajo perfiles de par constante.

Parámetros y especificaciones técnicas principales

• Marca y modelo: Delta Products, VFD037E43A
• Identificación de la serie: Inversor vectorial sin sensor VFD-E
• Potencia nominal: 5 caballos de fuerza (3,75 KW), 8,5 amperios (CT)
• Entrada de voltaje: Trifásico, rango nominal de 380 a 480 VCA
• Frecuencia operativa: Capacidad de salida de 0,1 a 600 hercios
• Linealidad y precisión: Resolución de frecuencia dentro del 0,01 por ciento del comando digital
• Perfil térmico: Temperatura ambiente de funcionamiento de -10 a +40 grados Celsius
• Tamaño físico: Marco tamaño B, altura 6,85 pulgadas, ancho 3,94 pulgadas, profundidad 5,35 pulgadas
• Carcasa e inmunidad: Clase de protección IP20, arquitectura de filtro de supresión de RFI incorporada

Instalación mecánica y protocolo de cableado

Monte el VFD037E43A directamente en un subpanel con conexión a tierra dentro de una carcasa eléctrica con clasificación NEMA. Asegure una distancia vertical mínima de 100 milímetros por encima y por debajo del chasis para el flujo de aire por convección. Dirija la alimentación principal trifásica entrante a los terminales R, S y T, manteniendo los cables del motor separados del cableado de control para minimizar el acoplamiento electromagnético.

Puesta en marcha, operación y mantenimiento

Inicialice los parámetros a través de una interfaz de operador digital externa conectada a través del puerto RJ45. Supervise la corriente y la frecuencia de funcionamiento a través de los indicadores de estado del panel frontal. Aspire los depósitos de polvo internos semestralmente y verifique el par de los tornillos de los terminales de alimentación para evitar puntos calientes térmicos.

Integración y compatibilidad del sistema

La arquitectura admite motores de inducción trifásicos estándar. El protocolo de comunicación Modbus RTU interno permite la conexión nativa a sistemas de control de supervisión y adquisición de datos. Las tarjetas de extensión de bus de campo opcionales permiten la expansión a redes de automatización complejas.

Cumplimiento, cumplimiento y términos de garantía

• Certificaciones: Componentes de control industrial reconocidos por CE, UL y cUL
• Logística de envío: Envío expedito dentro de las 24 a 48 horas a través de FedEx, UPS y DHL
• Protección de la garantía: Cobertura completa de 12 meses contra defectos de fabricación
• Inclusión del paquete: Un cuerpo de accionamiento VFD037E43A, manual de inicio rápido y documentación de garantía

Entornos de aplicación y equipos industriales

• Líneas de envasado automatizadas y selladoras de cartón
• Máquinas de hilar y bobinar textiles
• Bombas de refuerzo de agua centrífugas de servicio medio
• Transportadores de rodillos por gravedad para manipulación de materiales

Diagnóstico avanzado y marco de resolución de problemas

El VFD037E43A registra códigos de falla activos en la memoria no volátil para un diagnóstico rápido. Los indicadores comunes incluyen fallas a tierra, advertencias de desequilibrio de fase y banderas de sobretemperatura. Los técnicos pueden extraer registros de diagnóstico a través del grupo de parámetros del teclado para agilizar el análisis de la causa raíz.

Información de Global PLC Spare HUB

Los ingenieros de campo que implementan el VFD037E43A con frecuencia aprovechan su capacidad de lógica de escalera interna para ejecutar secuencias auxiliares de arranque-parada sin un nano-PLC externo. Al dimensionar esta unidad VFD-E para cargas de alta inercia como extractores centrífugos, verifique que el tiempo de rampa de aceleración exceda los 10 segundos para evitar disparos prematuros por sobrecorriente durante el arranque.

Preguntas frecuentes de expertos

Pregunta:
¿Cómo maneja el VFD037E43A la energía regenerativa durante una desaceleración rápida del motor?

Respuesta:
La unidad cuenta con un transistor de frenado dinámico integrado, lo que permite a los técnicos de campo conectar un resistor de frenado externo directamente a los terminales B1 y B2 para una rápida disipación de energía.

Pregunta:
¿Qué software de configuración es compatible con la función PLC incorporada?

Respuesta:
Los usuarios programan la lógica de escalera interna utilizando los paquetes de software gratuitos ISPSoft o WPLSoft de Delta a través del puerto de comunicación.

Pregunta:
¿Puede este variador operar de manera segura en ambientes polvorientos de fábricas textiles sin blindaje adicional?

Respuesta:
No, el VFD037E43A tiene una clasificación IP20 y debe alojarse dentro de un gabinete eléctrico sellado y filtrado para evitar la contaminación por pelusas.

Pregunta:
¿Qué factores de compra debe considerar un ingeniero al seleccionar entre el tamaño de bastidor B y clases más grandes?

Respuesta:
Revise el amperaje de carga continua, la profundidad de montaje disponible en el panel posterior y los límites de temperatura ambiente del gabinete antes de finalizar la selección.

Pregunta:
¿Por qué el variador muestra un error de sobrecarga térmica electrónica durante el funcionamiento continuo a baja velocidad?

Respuesta:
Los motores autoenfriados pierden eficiencia de enfriamiento a RPM reducidas; asegúrese de que el motor tenga enfriamiento forzado independiente o reduzca la salida de par continuo.
