F3XC08-0N Módulo de entrada de contactos sin tensión Yokogawa

F3XC08-0N | Módulo de entrada de contactos sin tensión Yokogawa

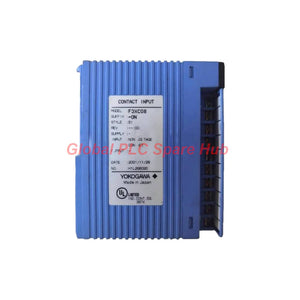

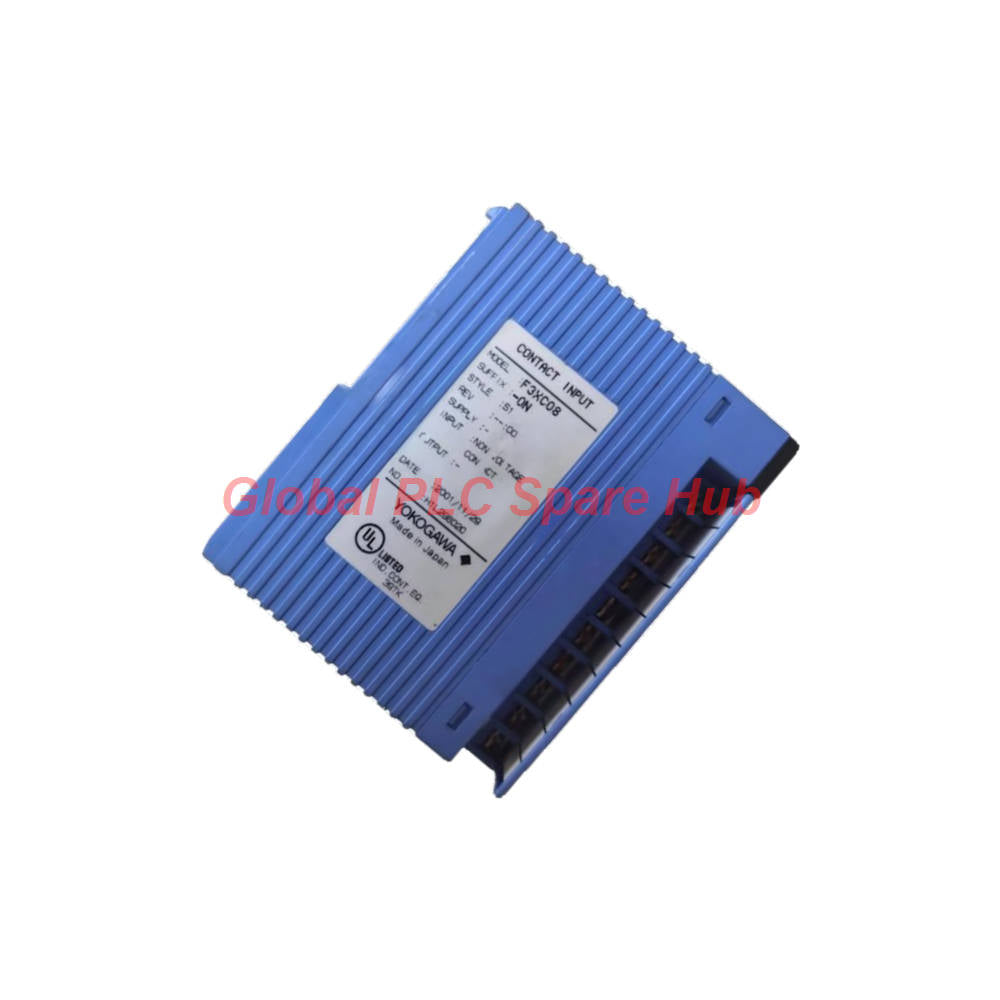

El Yokogawa F3XC08-0N es un módulo de entrada de contactos de 8 puntos diseñado para adquirir señales de estado discretas de dispositivos de contacto seco en sistemas de control industrial compatibles. Utiliza aislamiento por transformador y un bloque de terminales de tornillo M3.5, lo que proporciona una interfaz de cableado directo para señales de campo basadas en contactos.

A diferencia de los módulos de entrada de tensión destinados a señales de CC alimentadas externamente, este módulo está especificado para contactos sin tensión. Por lo tanto, la resistencia de contacto correcta, la integridad del cableado y la selección del tiempo de respuesta son fundamentales para una adquisición de señales fiable. Los ajustes de respuesta seleccionables de apagado a encendido y de encendido a apagado son de 2,0 ms como máximo o de 17 ms.

01 | Perfil de hardware

02 | Reconocimiento del estado del contacto

El módulo distingue entre los estados de contacto cerrado y abierto según los límites de resistencia especificados. Durante la puesta en marcha, compruebe el estado real del contacto y la ruta de cableado en lugar de depender únicamente de la posición mecánica del dispositivo de campo.

Nota de ingeniería: La clasificación de contacto indicada no debe interpretarse como permiso para aplicar una tensión externa arbitraria a los terminales de entrada. Confirme el método de cableado aprobado en el manual de hardware de Yokogawa aplicable antes de energizar el circuito.

03 | Selección del tiempo de respuesta

El ajuste más rápido puede ser adecuado para una adquisición de estado rápida, mientras que el ajuste más largo puede adaptarse a aplicaciones donde se deba considerar el rebote de contactos o las perturbaciones breves. Verifique el comportamiento real con la configuración del sistema y el manual del módulo; no asuma que el ajuste de respuesta de entrada seleccionado representa el escaneo completo del PLC o el tiempo de respuesta de la máquina.

04 | Identificación del código de sufijo

• F3XC08 — Designación del modelo para el módulo de entrada de contactos de 8 puntos.
• -0N — Código de sufijo que identifica la configuración de contacto sin tensión de 8 puntos.

Para la adquisición de un reemplazo, haga coincidir la designación completa en el módulo instalado. También verifique la disposición de los terminales, la plataforma del controlador y los planos de cableado existentes. Un módulo de entrada de aspecto similar puede utilizar una interfaz de señal o una configuración de terminales diferente.

05 | Equipos y áreas de aplicación típicos

• Paneles de relés: Adquisición del estado de los contactos de relé auxiliares y retroalimentación del circuito de control.
• Máquinas herramienta y equipos de producción: Monitoreo de interruptores de límite compatibles, interruptores selectores y contactos de posición mecánica.
• Paneles de control de procesos: Recopilación de señales de estado de contacto seco de dispositivos de campo y equipos auxiliares compatibles.
• Sistemas de transportadores y manipulación de materiales: Monitoreo de contactos discretos de posición y estado de equipos.
• Equipos de servicios públicos y de planta: Adquisición del estado de contactos sin alimentación para alarmas, permisivos y monitoreo de equipos donde el diseño del sistema admita esta interfaz.
• Proyectos de mantenimiento y modernización de PLC: Reemplazo de un módulo compatible donde el diseño de E/S existente utiliza contactos sin tensión y hardware de Yokogawa compatible.

Estos son casos de uso representativos, no una garantía de compatibilidad directa con cada dispositivo enumerado. Verifique las características de contacto, la topología de cableado, el soporte del controlador y el uso previsto del módulo antes de la instalación.

06 | Secuencia de instalación y puesta en marcha

1. Confirme la plataforma de E/S: Compruebe el modelo del controlador, la disposición del rack o base y la documentación de hardware para el soporte del F3XC08-0N.
2. Aísle el circuito: Siga los procedimientos de aislamiento eléctrico y bloqueo de la planta antes de cablear o dar mantenimiento al módulo.
3. Inspeccione el circuito de contacto: Compruebe el contacto de campo, la continuidad del cable, el ajuste de los terminales y el estado del aislamiento.
4. Verifique las asignaciones de terminales: Utilice el diagrama de cableado correcto para el bloque de terminales de tornillo M3.5 de 10 puntos. No infiera las asignaciones de pines de otro modelo.
5. Configure el tiempo de respuesta: Seleccione el ajuste de respuesta apropiado de 2,0 ms como máximo o de 17 ms para cada transición según lo admitido por la configuración del sistema.
6. Pruebe los ocho canales: Accione cada contacto de campo y confirme que el estado de entrada del PLC correspondiente cambie según lo esperado.
7. Valide la lógica de control: Compruebe las alarmas, enclavamientos y condiciones de secuencia antes de restablecer el equipo a su operación normal.

07 | Solución de problemas por síntoma

Alcance del diagnóstico: Las especificaciones proporcionadas no identifican LEDs de diagnóstico integrados dedicados ni una función de reporte de fallos incorporada. Utilice el monitoreo de entradas del PLC, las mediciones de resistencia de contacto, las comprobaciones de continuidad, la inspección de cableado y los diagnósticos del controlador disponibles en el sistema instalado.

08 | Perspectiva de Global PLC Spare HUB

Al diagnosticar una entrada de contacto seco, los ingenieros deben separar tres causas posibles: el contacto de campo en sí, la ruta de cableado y la configuración del módulo de entrada o del controlador. Un contacto de relé desgastado o un interruptor de límite oxidado puede crear suficiente resistencia para producir una adquisición de estado poco fiable incluso cuando el dispositivo mecánico parece operar normalmente.

Para un reemplazo, las comprobaciones más importantes son la interfaz de contacto sin tensión, la designación completa F3XC08-0N y la disposición de terminales M3.5. Si se producen señales intermitentes, registre el estado del contacto y el estado de entrada del PLC al mismo tiempo, luego inspeccione el circuito antes de cambiar el ajuste de respuesta. Esto evita enmascarar un fallo de cableado con un ajuste de tiempo.

09 | Lista de verificación para reemplazo y adquisición

• Haga coincidir el número de modelo completo: F3XC08-0N.
• Confirme un requisito de entrada de contacto sin tensión de 8 puntos.
• Verifique los límites especificados de resistencia de contacto y los requisitos del circuito.
• Confirme el bloque de terminales de tornillo M3.5 de 10 puntos y las asignaciones de terminales.
• Compruebe la plataforma de controlador/E/S admitida y los requisitos de revisión de hardware.
• Revise los ajustes de tiempo de respuesta de encendido y apagado y cualquier requisito de interrupción por punto.
• Proporcione una foto de la etiqueta y los detalles del módulo o sistema existente al solicitar una cotización de reemplazo.

10 | Garantía, empaque y entrega

• Garantía: 12 meses, sujeta a los términos y condiciones de garantía del vendedor.
• Empaque: Empaque original de fábrica nuevo, sujeto a confirmación de stock.
• Transportistas: FedEx, UPS y DHL.
• Estimación de envío: 24–48 horas pueden estar disponibles después del pedido y la confirmación de stock.
• Verificación del pedido: Confirme el número de pieza completo y los requisitos de aplicación antes de la compra.

11 | Preguntas frecuentes

P1. ¿Cuál es la diferencia clave entre una entrada de contacto sin tensión y una entrada de tensión de CC?

Respuesta: Una entrada de contacto sin tensión está destinada a detectar el estado de un contacto sin tratarlo como una entrada de señal de CC alimentada externamente. Un módulo de entrada de tensión está diseñado en torno a umbrales eléctricos de tensión y corriente especificados. Seleccione la interfaz que coincida con el dispositivo de campo y siga las instrucciones de cableado específicas del módulo.

P2. ¿Se puede conectar un sensor de proximidad de dos hilos directamente a este módulo?

Respuesta: No automáticamente. Muchos sensores de proximidad proporcionan salidas electrónicas alimentadas en lugar de contactos secos. Confirme si el sensor ofrece un contacto de relé aislado adecuado o utilice una interfaz apropiada. No conecte una salida de transistor alimentada directamente a menos que la documentación de Yokogawa admita explícitamente esa conexión.

P3. ¿Cómo se puede distinguir el desgaste del contacto de un fallo del módulo de entrada?

Respuesta: Con el circuito de forma segura aislado, inspeccione y mida la ruta de contacto y el cableado según el procedimiento del equipo. Compare la resistencia medida del contacto cerrado con la especificación máxima de 200 Ω y verifique que el estado abierto cumpla con el requisito mínimo de 100 kΩ. Si el circuito de campo cumple con los límites especificados pero el estado del PLC permanece incorrecto, continúe con comprobaciones de terminales, canales, configuración y módulos.

P4. ¿Debería seleccionarse siempre el ajuste de respuesta de 2,0 ms para un mejor rendimiento?

Respuesta: No. El ajuste más corto no es necesariamente el mejor para cada circuito de contacto. Se deben considerar el rebote de contactos, las perturbaciones de señal y la secuencia de control. Seleccione el ajuste de respuesta basándose en el comportamiento de campo medido y valídelo durante la puesta en marcha sin comprometer la respuesta de la máquina requerida o las funciones de seguridad.

P5. ¿Qué se debe confirmar antes de pedir este módulo para un sistema de control antiguo?

Respuesta: Confirme el código de sufijo completo, la compatibilidad de la plataforma del controlador y de E/S, la disposición del bloque de terminales, la documentación de cableado y el comportamiento de tiempo de respuesta requerido. Si el módulo instalado no está disponible para inspección, proporcione fotografías claras de la etiqueta y el área de terminales junto con el modelo del sistema para ayudar al proveedor a verificar el reemplazo.

Solicitar precios y disponibilidad

Contacte a Global PLC Spare HUB para una cotización del módulo de entrada de contactos sin tensión Yokogawa F3XC08-0N. Proporcione el número de modelo completo y los detalles del sistema para respaldar las comprobaciones de configuración. Las opciones de envío de FedEx, UPS y DHL están disponibles, sujetas a los arreglos del pedido.
