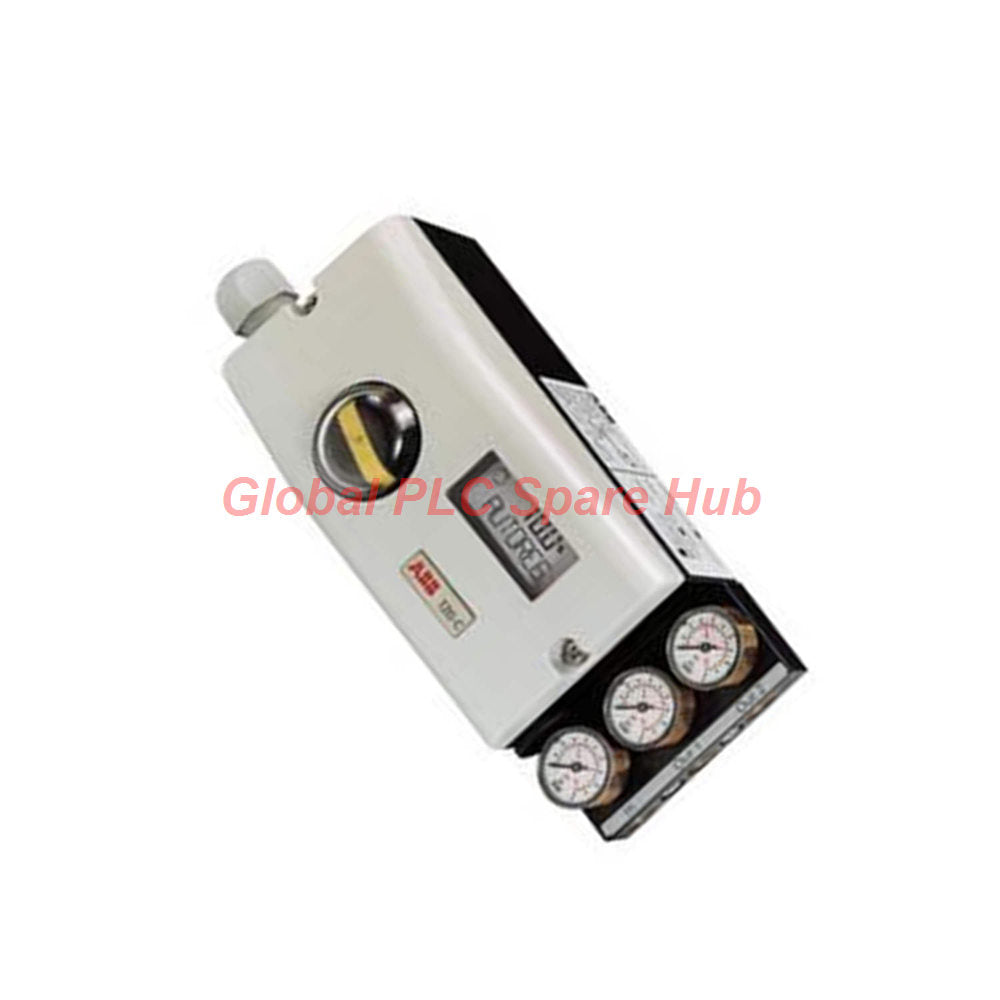

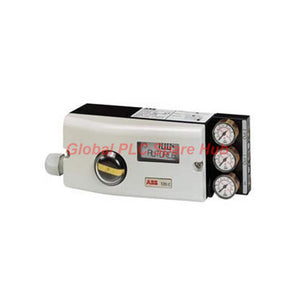

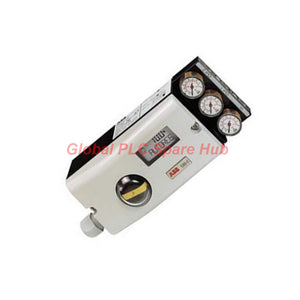

Posicionador electroneumático ABB V18345-1020521001 TZIDC

El V18345-1020521001 es un posicionador electroneumático ABB TZIDC diseñado para regular el movimiento del actuador neumático de acuerdo con una señal de control de 4–20 mA. Su entrada de dos hilos admite comunicación HART, lo que permite que los sistemas de control y las herramientas portátiles compatibles accedan a la información del dispositivo y a las funciones de configuración.

Esta configuración cuenta con una carcasa de aluminio con clasificación IP65 (NEMA 4X), una salida de doble efecto con comportamiento "fail-freeze" (bloqueo ante fallos) y un módulo analógico opcional de retroalimentación de posición. Admite instalaciones de actuadores lineales o giratorios siempre que la interfaz del actuador y la disposición de montaje coincidan con los estándares mecánicos especificados.

Para los ingenieros de automatización de válvulas, los factores de selección clave son la acción del actuador, la interfaz de montaje, el tamaño de la conexión de aire, la dirección de la señal de control y los requisitos de retroalimentación. Verifique estos detalles antes de solicitar un reemplazo o integrar el posicionador en un bucle de control existente.

1. Identificación del modelo y desglose de la configuración

Número de pieza completo: V18345-1020521001

Serie del producto: ABB TZIDC

Tipo de producto: Posicionador electroneumático

Árbol de configuración de sufijos

V18345-1020521001
├── V18345
│   └── Familia de posicionadores electroneumáticos TZIDC
├── 1 — Carcasa de aluminio, barnizada
│   └── IP65 (NEMA 4X)
│       └── Montaje lineal: DIN/IEC 534 o NAMUR
│       └── Montaje giratorio: VDI/VDE 3845
├── 0 — Sin configuración adicional especificada
├── 2 — Entrada de dos hilos de 4–20 mA con comunicación HART
├── 0 — Sin protección contra explosiones
├── 5 — Salida de doble efecto, bloqueo ante fallos (fail-freeze)
├── 2 — Conexión de cable: 1/2-14 NPT
│       Conexión de aire: 1/4-18 NPT
├── 1 — Retroalimentación analógica de posición enchufable, 4–20 mA
├── 0 — Sin kit mecánico opcional para retroalimentación digital
├── 0 — Sin configuración adicional especificada
└── 1 — Diseño estándar / codificación de barniz

Nota de configuración: Este árbol sigue las descripciones de los sufijos suministradas. Confirme la documentación del código de pedido del fabricante antes de utilizar el desglose para decisiones formales de adquisición o intercambiabilidad.

2. Especificaciones técnicas

Parámetro	Especificación
Fabricante	ABB
Modelo	V18345-1020521001
Serie	TZIDC
Tipo de producto	Posicionador electroneumático
Entrada de control	4–20 mA, dos hilos
Comunicación	HART mediante módulo FSK
Carcasa	Aluminio barnizado
Protección de ingreso	IP65 (NEMA 4X, según se especifica)
Protección contra explosiones	Sin protección contra explosiones
Salida del actuador	Doble efecto
Comportamiento ante fallo de energía	Bloqueo (fail-freeze)
Conexión de cable	1/2-14 NPT
Conexión neumática	1/4-18 NPT
Retroalimentación analógica de posición	Módulo enchufable de 4–20 mA
Kit mecánico opcional para retroalimentación digital	No incluido en esta configuración
Peso	Aproximadamente 1.7 kg
Desviación característica	≤ 0.5%
Banda de tolerancia	0.3–10%, ajustable
Zona muerta	0.1–10%, ajustable
Resolución de conversión A/D	Más de 4000 pasos
Frecuencia de muestreo	20 ms
Influencia de la temperatura ambiente	≤ 0.5% por cada 10°C de cambio de temperatura
Influencia de la vibración	≤ ±1% hasta 10 g y 80 Hz
Requisitos sísmicos	Especificado para cumplir con los requisitos DIN/IEC 68-3-3 Clase III
Influencia de la orientación de montaje	Sin efecto, según las especificaciones suministradas

3. Dirección de control, comportamiento de salida y características de la válvula

La acción de señal configurada determina cómo se asigna el comando eléctrico a la posición de la válvula.

• Acción directa: 4 mA corresponden a la posición 0% y 20 mA corresponden a la posición 100%.
• Acción inversa: 20 mA corresponden a la posición 0% y 4 mA corresponden a la posición 100%.
• Comportamiento de salida: Las señales de entrada crecientes o decrecientes ajustan la presión de OUT 1 de acuerdo con la acción configurada.
• Curvas características: Lineal, porcentaje igual 1:25 o 1:50, 25:1 o 50:1, además de curvas configurables libremente utilizando 20 puntos de referencia.

Verifique la acción prevista con la función de proceso de la válvula antes de la puesta en servicio. Una discrepancia en la dirección de la señal puede causar que el actuador se mueva en dirección opuesta al comando previsto por el controlador.

4. Equipos adecuados y aplicaciones industriales

• Válvulas de control modulante: Regulan válvulas neumáticas compatibles para control de flujo, presión, temperatura y nivel de líquido.
• Actuadores neumáticos lineales: Admiten instalaciones que utilizan arreglos de montaje compatibles DIN/IEC 534 o NAMUR.
• Actuadores giratorios: Admiten interfaces de actuador compatibles conforme a VDI/VDE 3845.
• Plantas de proceso: Aplicables en bucles de control de procesos químicos, petroquímicos, de servicios públicos y generales adecuados, sujetos a los requisitos del sitio.
• Mantenimiento del sistema de control: Reemplaza configuraciones de posicionador coincidentes cuando se verifican el actuador, las conexiones neumáticas, la dirección de la señal y los requisitos de retroalimentación.

Este modelo se especifica sin protección contra explosiones. No lo seleccione para un área peligrosa que requiera un posicionador certificado a prueba de explosiones a menos que el diseño completo de la instalación satisfaga de forma independiente los requisitos aplicables.

5. Flujo de trabajo de instalación y puesta en servicio

Paso 1 — Confirmar la compatibilidad mecánica. Verifique el tipo de actuador, la interfaz de montaje, la geometría del varillaje y el recorrido disponible. Confirme el arreglo de instalación lineal o giratorio requerido.

Paso 2 — Verificar las conexiones neumáticas. Haga coincidir las conexiones de aire 1/4-18 NPT con la tubería y los accesorios del sitio. Compruebe los requisitos de aire del actuador y la calidad del aire del instrumento especificada por la documentación del equipo.

Paso 3 — Verificar el cableado eléctrico. Confirme la entrada de dos hilos de 4–20 mA, la polaridad del bucle, el prensaestopas y la disposición de comunicación HART. Verifique que el sistema de control admita el método de comunicación previsto.

Paso 4 — Confirmar el circuito de retroalimentación. La configuración suministrada incluye un módulo de retroalimentación de posición analógica de 4–20 mA. Verifique su cableado y la entrada de recepción independientemente de la señal de comando.

Paso 5 — Configurar la acción de señal y el recorrido. Seleccione la acción directa o inversa prevista y realice el procedimiento de puesta en servicio aprobado por el fabricante. Confirme que la posición mostrada coincida con el movimiento real del actuador.

Paso 6 — Probar el comportamiento ante fallos. Valide el comportamiento de bloqueo ante fallos (fail-freeze) especificado utilizando un procedimiento de sitio aprobado. No asuma que este posicionador moverá automáticamente la válvula a una posición completamente abierta o cerrada durante la pérdida de energía.

6. Diagnóstico de campo y resolución de problemas

Síntoma	Causa potencial	Verificación de diagnóstico recomendada
La válvula no responde al comando	Corriente de bucle faltante, cableado incorrecto, suministro de aire insuficiente o problema del actuador	Compruebe la señal de entrada, el suministro de aire, las conexiones neumáticas y la libertad de movimiento del actuador.
La válvula se mueve en la dirección incorrecta	Discrepancia en la acción directa/inversa o configuración de varillaje incorrecta	Compare la acción de señal configurada con la respuesta de proceso requerida y el recorrido real de la válvula.
La retroalimentación de posición difiere del comando	Cableado de retroalimentación incorrecto, error de varillaje mecánico o problema de calibración	Compare la corriente comandada, la posición indicada y el recorrido del actuador observado de forma independiente.
La válvula oscila o "caza"	Ajuste del bucle de control, fricción mecánica excesiva, inestabilidad del aire o ajustes de respuesta inadecuados	Inspeccione el movimiento del actuador y el suministro de aire, luego revise la configuración del posicionador y el ajuste del bucle de proceso.
La comunicación HART no está disponible	Cableado incorrecto, condiciones de bucle inadecuadas o configuración de comunicación incompatible	Compruebe la interfaz HART, el cableado del bucle y la configuración del dispositivo anfitrión.
La válvula permanece en su última posición durante una interrupción de energía	Configuración de bloqueo ante fallos esperada o condición del actuador/neumática	Revise el comportamiento de fallo especificado y verifique la respuesta neumática real bajo un procedimiento de prueba aprobado.
La precisión de la posición se deteriora después del mantenimiento	Movimiento del varillaje, geometría de montaje cambiada o deriva de calibración	Inspeccione la alineación de montaje y repita el proceso de calibración de recorrido aprobado.

Principio de diagnóstico: Separe las fallas eléctricas, neumáticas, mecánicas y del bucle de control. Registre la corriente de entrada, el estado HART, las condiciones del aire, la posición comandada, el recorrido real y la corriente de retroalimentación antes de reemplazar el posicionador.

7. Perspectiva de Global PLC Spare HUB

Al adquirir el V18345-1020521001, verifique el código de pedido completo en lugar de hacer coincidir solo el nombre de la familia TZIDC. La configuración de doble efecto con bloqueo ante fallos, los tamaños de conexión NPT, la entrada HART y la opción de retroalimentación analógica pueden afectar si la unidad se adapta a un conjunto de válvula instalado.

Durante el mantenimiento de campo, una señal de comando que cambia sin el movimiento correspondiente de la válvula debería activar verificaciones del suministro de aire, la mecánica del actuador, el varillaje y la acción de la señal. La recalibración por sí sola puede no resolver un problema de restricción neumática o trabazón mecánica.

La frecuencia de muestreo de 20 ms especificada y la desviación característica de ≤ 0.5% son referencias de selección útiles, pero el rendimiento de control real también depende del dimensionamiento del actuador, la fricción de la válvula, el suministro neumático y el ajuste del bucle de proceso.

8. Garantía, embalaje y envío

• Producto: Posicionador electroneumático ABB V18345-1020521001 TZIDC
• Garantía: Garantía de 12 meses, sujeta a los términos de garantía del vendedor aplicables.
• Opciones de envío: FedEx, UPS y DHL, sujeto a destino y disponibilidad del servicio.
• Embalaje: Embalaje protector destinado a ayudar a salvaguardar la instrumentación industrial durante el tránsito.
• Verificación de pedido: Proporcione el número de modelo completo, tipo de actuador, requisitos de conexión y requisitos de retroalimentación para verificaciones de compatibilidad.

9. Preguntas frecuentes

P1. ¿Es esta configuración adecuada para instalaciones en áreas peligrosas?

El código suministrado identifica que la unidad no tiene protección contra explosiones. Verifique la clasificación de área del sitio y los requisitos de certificación antes de seleccionarla para la instalación.

P2. ¿Qué debo verificar antes de reemplazar un posicionador TZIDC existente?

Compare el código de pedido completo, el montaje del actuador, la configuración de doble efecto, los tamaños de rosca neumática, la entrada HART y la opción de retroalimentación. Hacer coincidir solo el nombre de la serie no confirma una intercambiabilidad total.

P3. ¿Puede el posicionador proporcionar tanto una entrada de comando como una señal analógica de retroalimentación de posición?

Sí. La configuración especificada acepta un comando de dos hilos de 4–20 mA e incluye un módulo de retroalimentación de posición analógica enchufable con un rango de señal de 4–20 mA. Verifique los requisitos de cableado y entrada de recepción por separado.

P4. ¿Qué debe verificar un técnico si la válvula oscila alrededor de su punto de ajuste?

Compruebe la fricción del actuador, la integridad del varillaje, la estabilidad del suministro de aire, la configuración del posicionador y el ajuste del controlador de proceso. Cambie una configuración a la vez y documente la respuesta para que se pueda identificar la causa real.

P5. ¿Significa "fail-freeze" que la válvula se mueve a una posición de seguridad abierta o cerrada?

No. "Fail-freeze" indica que la respuesta configurada es mantener la posición en lugar de desplazarse automáticamente a una posición final definida. Confirme la respuesta de seguridad del proceso requerida con el diseño del actuador y la documentación de seguridad del sitio.

10. Solicite una cotización a Global PLC Spare HUB

Global PLC Spare HUB apoya el abastecimiento de repuestos de automatización industrial para mantenimiento, reparación y aplicaciones de control de válvulas. Comuníquese con nuestro equipo con el número de modelo completo y los detalles del actuador para solicitar precios y verificación de configuración.

Modelo: V18345-1020521001

Serie: ABB TZIDC

Tipo de producto: Posicionador electroneumático

Entrada de control: 4–20 mA de dos hilos con HART

Palabra clave SEO principal: Posicionador ABB V18345-1020521001 TZIDC

Palabra clave relacionada: Posicionador de válvula electroneumático ABB TZIDC
