V18345-1020121001 Posicionador electroneumático ABB

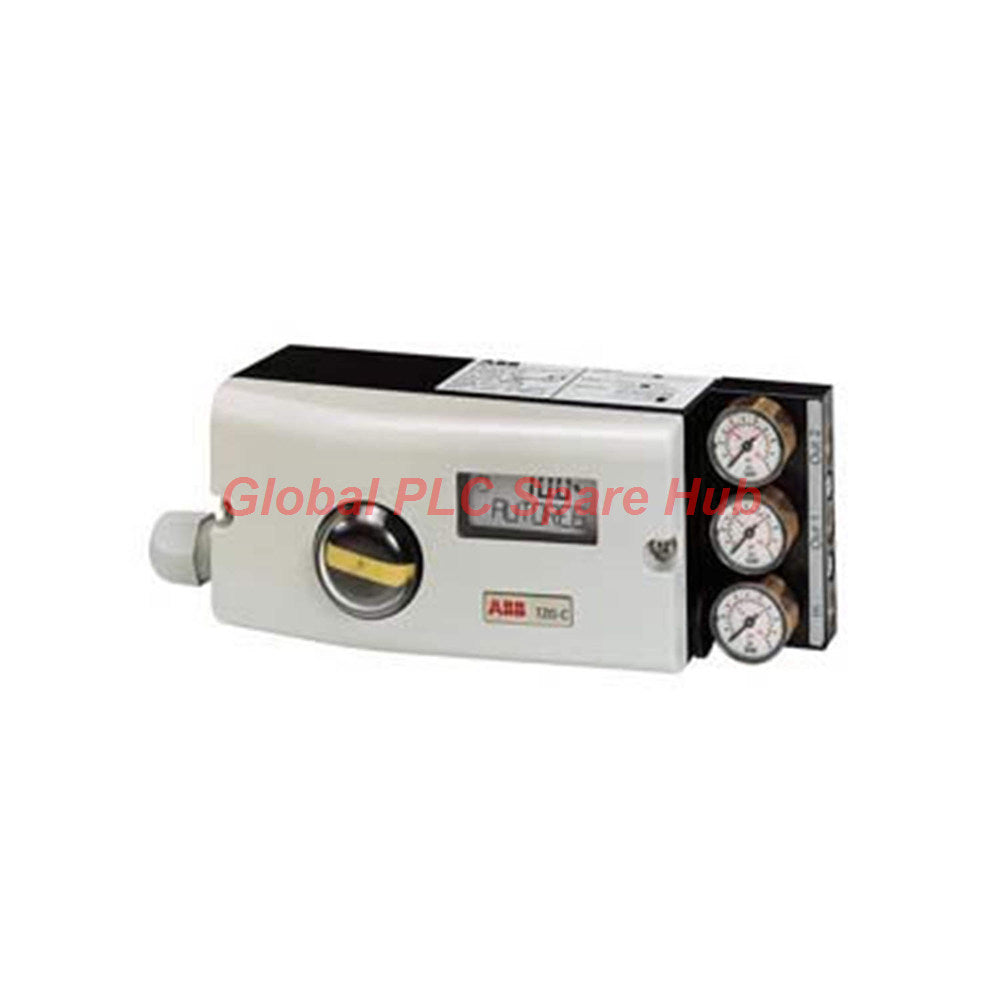

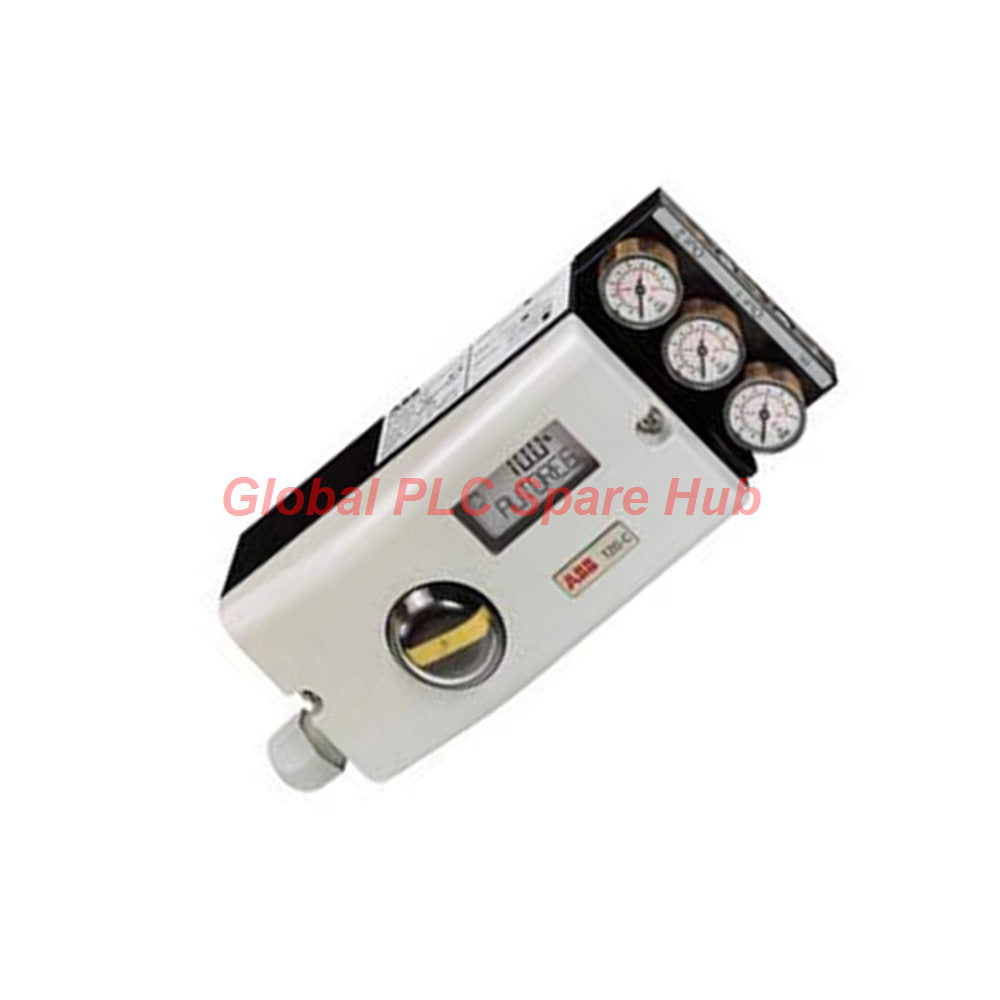

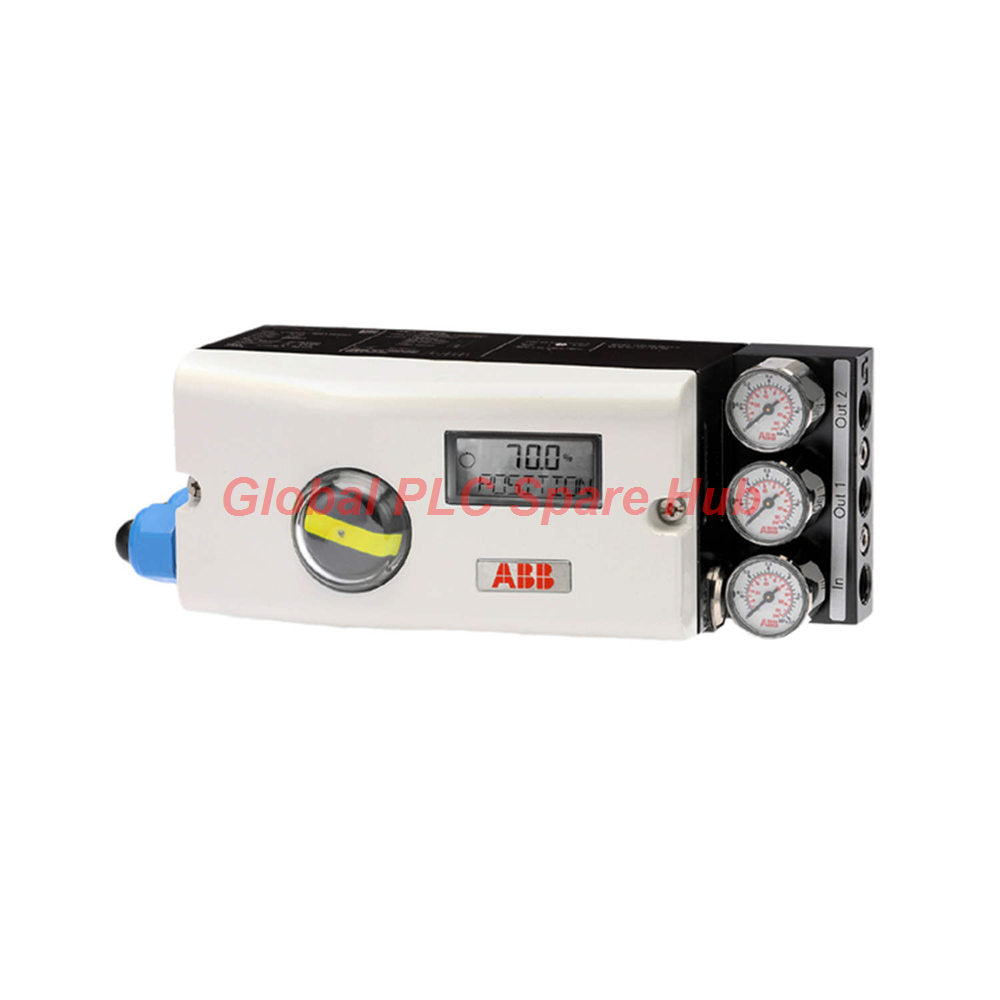

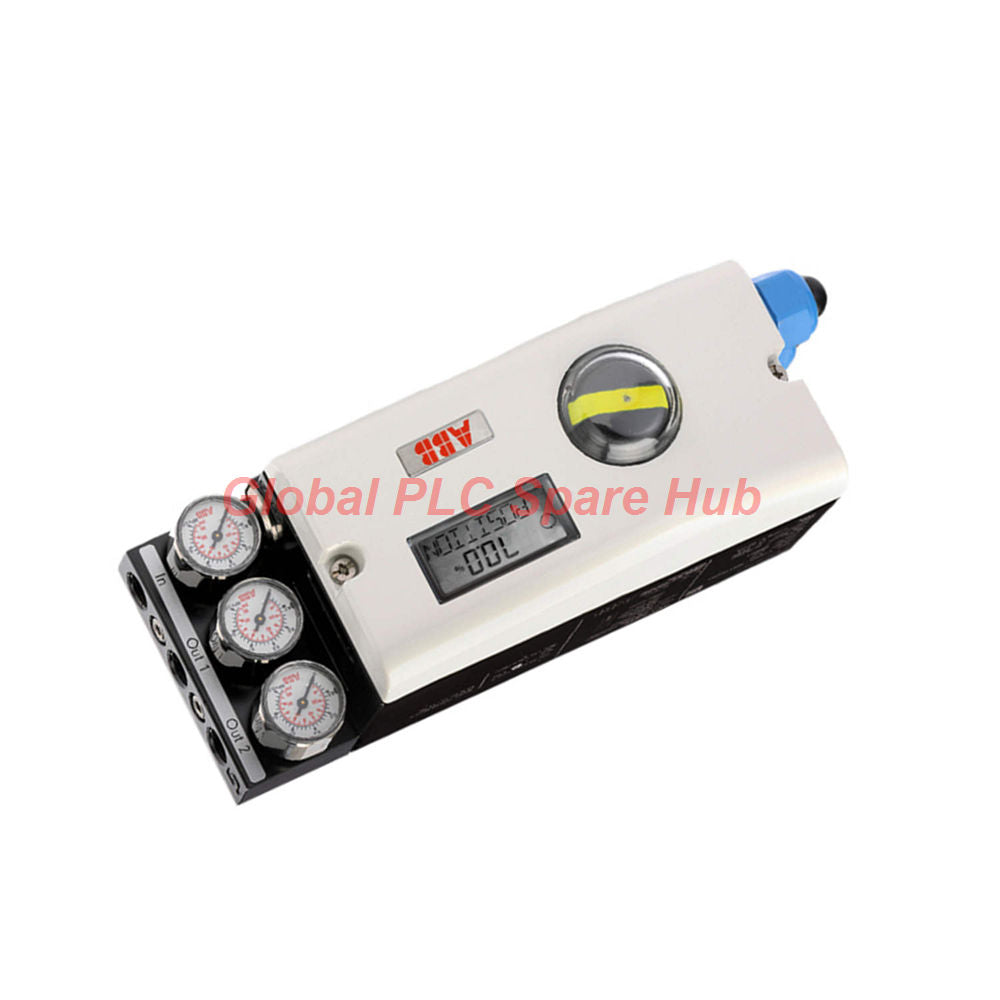

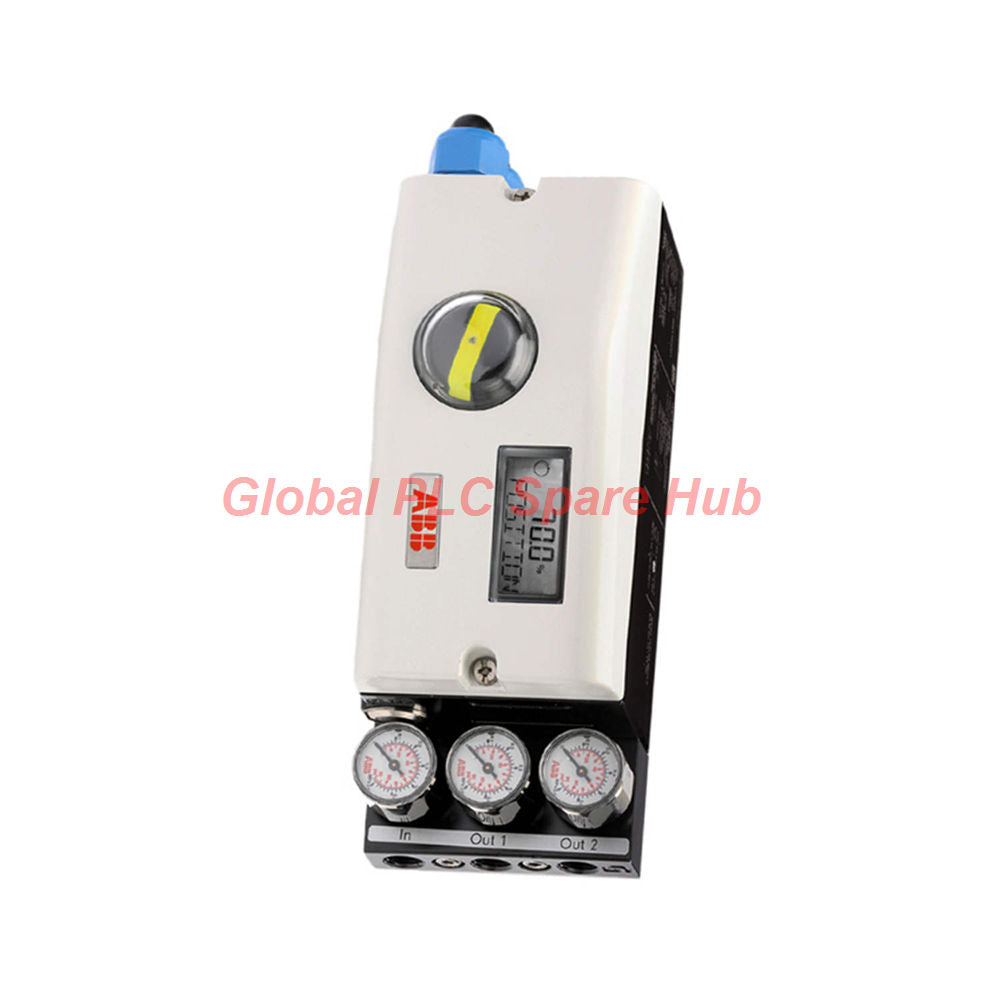

Posicionador electroneumático ABB V18345-1020121001 TZIDC

El V18345-1020121001 es un posicionador electroneumático ABB TZIDC diseñado para controlar actuadores de válvulas neumáticos mediante una señal de mando de 4–20 mA de dos hilos. Admite comunicación HART, características de carrera configurables y retroalimentación de posición analógica opcional para sistemas de control de procesos compatibles.

Esta configuración cuenta con una carcasa de aluminio, protección IP65, conexiones de aire y cable NPT, y un arreglo de salida de simple efecto con función de seguridad ante fallos (fail-safe). El posicionador es compatible con instalaciones de actuadores lineales y rotativos cuando la interfaz de montaje y el rango de carrera coinciden con la aplicación.

Los ingenieros que seleccionen este modelo deben verificar la acción del actuador, la respuesta ante fallos requerida, el aire para instrumentos disponible, la geometría de montaje y los requisitos de retroalimentación. Estas verificaciones ayudan a prevenir discrepancias de configuración durante el reemplazo y la puesta en marcha.

1. Identidad del producto y desglose de la configuración

Fabricante: ABB

Modelo: V18345-1020121001

Serie: TZIDC

Tipo de producto: Posicionador electroneumático

Estructura del código de pedido

V18345-1020121001
├── V18345 — Familia de posicionadores electroneumáticos TZIDC
├── 1 — Carcasa de aluminio barnizado
│   ├── Protección IP65 (NEMA 4X, según lo especificado)
│   ├── Montaje para actuador lineal: DIN/IEC 534 o NAMUR
│   ├── Montaje para actuador rotativo: VDI/VDE 3845
│   └── Preparado para montaje integral
├── 0 — Sin configuración adicional especificada
├── 2 — Módulo FSK para comunicación HART
├── 0 — Sin protección contra explosiones
├── 1 — Salida de simple efecto, configuración de seguridad ante fallos (fail-safe)
├── 2 — Conexión de cable: 1/2-14 NPT
│       Conexión de aire: 1/4-18 NPT
├── 1 — Retroalimentación de posición analógica enchufable, 4–20 mA
├── 0 — Sin kit mecánico opcional para retroalimentación digital
├── 0 — Sin configuración adicional especificada
└── 1 — Diseño estándar / código de barnizado

Nota de configuración: El desglose sigue los datos del producto suministrados. Confirme la documentación oficial del código de pedido y la acción de fallo del actuador prevista antes de comprar un reemplazo.

2. Especificaciones técnicas

Parámetro	Especificación
Fabricante	ABB
Modelo	V18345-1020121001
Serie	TZIDC
Tipo de producto	Posicionador electroneumático
Carcasa	Aluminio barnizado
Grado de protección	IP65 (NEMA 4X, según se suministra)
Rango de temperatura ambiente	−40 a +85°C, según lo especificado para la familia de productos; verifique los límites de operación específicos del modelo
Entrada de control	Dos hilos, nominal 4–20 mA
Rango dividido de entrada	Configurable entre el 20% y el 100% del rango nominal
Entrada máxima	25 mA / 30 V
Corriente de entrada mínima	3.4 mA sin retroalimentación de posición analógica; 3.5 mA con retroalimentación
Valor de inicio de entrada	3.8 mA
Voltaje de carga a 20 mA	8.7 V CC sin protección contra explosiones; 9.7 V CC para versiones de dispositivos intrínsecamente seguros
Impedancia de entrada a 20 mA	435 Ω sin protección contra explosiones; 485 Ω para versiones de dispositivos intrínsecamente seguros
Entrada digital	24 V CC nominal, rango de operación 12–30 V CC
Lógica de entrada digital	0–10 V CC: Lógica 0; 12–30 V CC: Lógica 1
Corriente de entrada digital	Máximo 4 mA
Interfaz de salida digital	Circuito de control DIN 19234 / NAMUR
Alimentación de salida digital	5–11 V CC
Lógica de salida digital	Por debajo de 1.0 mA: Lógica 0; por encima de 2.0 mA: Lógica 1
Configuración del actuador	Simple efecto, seguridad ante fallos (fail-safe)
Retroalimentación de posición	Módulo analógico enchufable, 4–20 mA
Conexión de cable	1/2-14 NPT
Conexión de aire	1/4-18 NPT
Rango de presión de salida	0–6 bar (0–90 psi)
Presión de alimentación de aire	1.4–6 bar (20–90 psi)
Consumo de aire	Menos de 0.03 kg/h / 0.015 scfm
Desviación característica	≤ 0.5%
Banda de tolerancia	0.3–10%, ajustable
Banda muerta	0.1–10%, ajustable
Resolución A/D	Más de 4000 pasos
Tasa de muestreo	20 ms
Influencia de la temperatura	≤ 0.5% por cada 10°C de cambio
Influencia de la vibración	≤ ±1% hasta 10 g y 80 Hz
Rendimiento sísmico	Especificado para cumplir con los requisitos de la norma DIN/IEC 68-3-3 Clase III
Comunicación	Protocolo HART 5.1; interfaz de comunicación local LKS
Peso	Aproximadamente 1.7 kg

Nota de ingeniería: Los valores enumerados para las versiones intrínsecamente seguras describen configuraciones de producto alternativas y no establecen una aprobación de seguridad intrínseca para este modelo. El código de pedido suministrado especifica que no cuenta con protección contra explosiones.

3. Rendimiento neumático y carrera del actuador

Parámetro	Valor especificado
Capacidad de aire a 1.4 bar de alimentación	5.0 kg/h = 3.9 Nm³/h = 2.3 scfm
Capacidad de aire a 6 bar de alimentación	13 kg/h = 10 Nm³/h = 6.0 scfm; reforzador disponible bajo pedido
Carrera del actuador rotativo	25–120°, opcionalmente 270°
Carrera del actuador lineal	25–60° especificación equivalente según se suministra; confirme las unidades de carrera lineal y el kit de montaje en el manual correspondiente
Límites de carrera	Límites mínimo y máximo configurables dentro del 0–100% de la carrera total; rango mínimo superior al 20%
Extensión del tiempo de carrera	0–200 segundos, configurable por separado según la dirección
Límite de tiempo de posicionamiento	0–200 segundos
Acción de señal	Directa o inversa
Curvas características	Lineal, igual porcentaje 1:25 o 1:50, 25:1 o 50:1, o configurable usando 20 puntos de referencia

El suministro neumático debe ser limpio, seco y libre de aceite de acuerdo con los requisitos aplicables de aire para instrumentos. Los datos suministrados hacen referencia a las condiciones de la norma DIN/ISO 8573-1, Clase 3, con un tamaño máximo de partícula de 5 µm, densidad de partícula de 5 mg/m³, concentración de aceite de 1 mg/m³ y punto de rocío a presión 10 K por debajo de la temperatura de operación.

Importante: No exceda la presión de operación máxima del actuador, incluso si el rango de suministro indicado del posicionador permite una presión mayor.

4. Acción de la señal y comportamiento ante fallos (fail-safe)

El posicionador convierte un mando eléctrico en presión neumática para regular la carrera del actuador. La acción de señal y la configuración mecánica correctas son esenciales para una respuesta predecible de la válvula.

• Acción directa: 4 mA corresponde a la posición del 0% y 20 mA corresponde a la posición del 100%.
• Acción inversa: 20 mA corresponde a la posición del 0% y 4 mA corresponde a la posición del 100%.
• Salida de simple efecto: Utiliza el arreglo neumático configurado para un actuador de simple efecto.
• Respuesta ante fallos (fail-safe): El actuador se mueve o responde de acuerdo con la configuración neumática y mecánica instalada cuando falla la energía eléctrica. Confirme la dirección real de fallo del conjunto de válvula.
• Retroalimentación de posición: El módulo de retroalimentación analógica instalado proporciona una señal de posición de 4–20 mA a una entrada receptora compatible.

No infiera la posición final de la válvula solo por el término "fail-safe". La posición requerida de apertura, cierre u otra posición segura depende de la mecánica del actuador, el arreglo de muelles, el diseño de la válvula y los requisitos de seguridad del proceso.

5. Equipos adecuados y aplicaciones industriales

• Válvulas de control lineales: Válvulas de modulación con arreglos de montaje compatibles DIN/IEC 534 o NAMUR.
• Válvulas de control rotativas: Actuadores rotativos compatibles que utilizan la interfaz VDI/VDE 3845.
• Bucles de control de procesos: Regulación de flujo, presión, temperatura y nivel en conjuntos de válvulas neumáticas compatibles.
• Sistemas de servicios: Válvulas de control en vapor, agua de refrigeración, aire comprimido y otros servicios de planta, sujetos a los requisitos de la válvula y del proceso.
• Proyectos de mantenimiento y actualización: Instalaciones de reemplazo que requieren comunicación HART y retroalimentación de posición analógica.

El modelo suministrado se especifica sin protección contra explosiones. No lo instale en un área peligrosa clasificada donde sea obligatoria la protección contra explosiones certificada, a menos que la instalación completa cumpla con los requisitos aplicables mediante un diseño aprobado.

6. Flujo de trabajo de instalación y puesta en marcha

Paso 1 — Confirmar la compatibilidad del actuador. Verifique si el actuador es lineal o rotativo, revise la interfaz de montaje y confirme que el rango de carrera se encuentre dentro de la configuración admitida.

Paso 2 — Inspeccionar las condiciones neumáticas. Confirme la presión del aire para instrumentos, la limpieza, el tamaño de la tubería y las roscas de conexión. Asegúrese de que la presión de suministro no exceda la clasificación máxima del actuador.

Paso 3 — Verificar el bucle de control. Verifique la señal de 4–20 mA de dos hilos, la polaridad, el voltaje del bucle y el cableado de comunicación HART. Confirme que la salida del controlador y la entrada del posicionador estén configuradas de manera consistente.

Paso 4 — Configurar la dirección ante fallos (fail-safe). Verifique la acción del muelle del actuador o la respuesta mecánica ante fallos frente a los requisitos de seguridad del proceso. Pruebe la respuesta ante fallos únicamente a través de un procedimiento de puesta en marcha aprobado.

Paso 5 — Establecer la carrera y la acción de la señal. Realice la rutina de puesta en marcha del fabricante, configure la acción directa o inversa y verifique las posiciones finales y los puntos de carrera intermedios.

Paso 6 — Validar la retroalimentación de posición. Compare la posición comandada, la carrera mecánica real y la señal de retroalimentación analógica. Verifique el escalado del controlador receptor antes de colocar el bucle en control automático.

7. Diagnóstico de campo y resolución de problemas

Síntoma	Causa potencial	Acción recomendada
El actuador no se mueve	Falta de corriente de control, suministro de aire inadecuado, tubería bloqueada o falla del actuador	Mida la corriente del bucle, verifique la presión de aire, inspeccione la tubería y verifique el movimiento del actuador.
La válvula se mueve en la dirección incorrecta	Acción directa/inversa incorrecta o configuración del varillaje del actuador	Verifique el mapeo de la señal, la orientación del varillaje y la acción requerida del proceso.
La válvula no llega a una posición final	Límites de carrera incorrectos, obstrucción mecánica o capacidad neumática insuficiente	Inspeccione el varillaje y los límites de carrera, luego verifique la presión de suministro y el dimensionamiento del actuador.
La retroalimentación de posición no coincide con la carrera	Cableado de retroalimentación, escalado, calibración o error de varillaje	Compare la carrera real con el valor de retroalimentación de 4–20 mA y verifique el escalado de la entrada receptora.
La válvula oscila alrededor del punto de consigna	Fricción excesiva, suministro de aire inestable, sintonización inadecuada o interacción del bucle de proceso	Inspeccione el movimiento mecánico y la estabilidad del aire antes de ajustar los parámetros de control.
La comunicación HART falla	Cableado de bucle incorrecto, interfaz de comunicación inadecuada o discrepancia de configuración	Revise el módem HART, las condiciones del bucle y la configuración de comunicación.
Respuesta inesperada durante la pérdida de potencia	Configuración del muelle del actuador, enrutamiento neumático o dirección de fallo mal entendida	Verifique el conjunto completo actuador-posicionador utilizando el procedimiento de prueba del sitio aprobado.

Recomendación de diagnóstico: Registre la corriente de mando, la presión de suministro de aire, la carrera real de la válvula, la corriente de retroalimentación y el estado HART. Esto ayuda a separar las fallas eléctricas, neumáticas, mecánicas y del sistema de control.

8. Perspectiva de Global PLC Spare HUB

Para el V18345-1020121001, la verificación de reemplazo más importante es la combinación de operación de simple efecto con seguridad ante fallos (fail-safe), la mecánica del actuador y la dirección de fallo requerida. Un nombre de familia TZIDC coincidente no prueba que otra configuración con sufijo diferente se comporte de forma idéntica durante una interrupción de energía.

Los técnicos de campo deben verificar el suministro de aire antes de cambiar los parámetros de sintonización. Las tuberías restringidas, el aire para instrumentos contaminado o la presión insuficiente del actuador pueden crear una carrera lenta y errores de posición que se asemejan a una falla de calibración del posicionador.

La tasa de muestreo de 20 ms y la desviación característica especificada proporcionan referencias de selección útiles, pero el rendimiento real del control también depende de la fricción de la válvula, el dimensionamiento del actuador, la capacidad neumática, el estado del varillaje y la sintonización del bucle de proceso.

9. Garantía, embalaje y envío

• Producto: Posicionador electroneumático ABB V18345-1020121001 TZIDC
• Garantía: Garantía de 12 meses, sujeta a los términos de garantía del vendedor aplicables.
• Métodos de envío: FedEx, UPS y DHL, sujetos a destino y disponibilidad del servicio.
• Embalaje: Embalaje protector destinado a ayudar a salvaguardar la instrumentación industrial durante el tránsito.
• Verificación del pedido: Proporcione el número de pieza completo, el tipo de actuador, los requisitos de conexión neumática y los requisitos de retroalimentación para apoyar las comprobaciones de compatibilidad.

10. Preguntas frecuentes

P1. ¿Cómo confirmo la dirección de fallo correcta para este posicionador?

Verifique los requisitos de seguridad del proceso, el arreglo de muelles del actuador, el diseño de la válvula y la configuración neumática. Pruebe el conjunto completo bajo un procedimiento aprobado en lugar de confiar solo en la etiqueta de seguridad ante fallos del posicionador.

P2. ¿Se puede usar este modelo con actuadores lineales y rotativos?

Las opciones de montaje especificadas admiten arreglos de actuadores lineales y rotativos compatibles. Confirme el estándar de montaje, el kit de varillaje, el rango de carrera y la mecánica del actuador antes de la instalación.

P3. ¿Qué calidad de aire para instrumentos se debe proporcionar?

Las especificaciones suministradas hacen referencia a aire para instrumentos limpio, seco y libre de aceite de acuerdo con las condiciones de la norma DIN/ISO 8573-1, Clase 3. Confirme el manual actual del fabricante y el estándar de calidad del aire del sitio antes de la puesta en marcha.

P4. ¿Por qué el posicionador puede mostrar la corriente de mando correcta pero aún así proporcionar un movimiento lento de la válvula?

Las causas posibles incluyen baja presión de aire, tubería restringida, capacidad neumática insuficiente, fricción del actuador o ajustes de carrera incorrectos. Verifique las condiciones neumáticas y mecánicas antes de cambiar la salida del controlador o la sintonización del posicionador.

P5. ¿Qué deben comparar los compradores al elegir entre dos números de pieza TZIDC?

Compare los códigos de pedido completos, la configuración de simple o doble efecto, el comportamiento ante fallos, la opción de comunicación, el estado de protección contra explosiones, las roscas de conexión, los requisitos de montaje y el módulo de retroalimentación. Estas diferencias pueden afectar la instalación y la respuesta del proceso.

11. Solicite un presupuesto a Global PLC Spare HUB

Global PLC Spare HUB brinda soporte para el abastecimiento de repuestos de automatización industrial para proyectos de mantenimiento, reparación y actualización de control de válvulas. Contacte a nuestro equipo con el número de pieza completo y los detalles del actuador para solicitar precios y verificación de configuración.

Modelo: V18345-1020121001

Serie: ABB TZIDC

Tipo de producto: Posicionador electroneumático

Entrada de control: Dos hilos 4–20 mA con comunicación HART

Palabra clave SEO principal: Posicionador ABB V18345-1020121001 TZIDC

Palabra clave relacionada: Posicionador electroneumático de simple efecto ABB TZIDC
