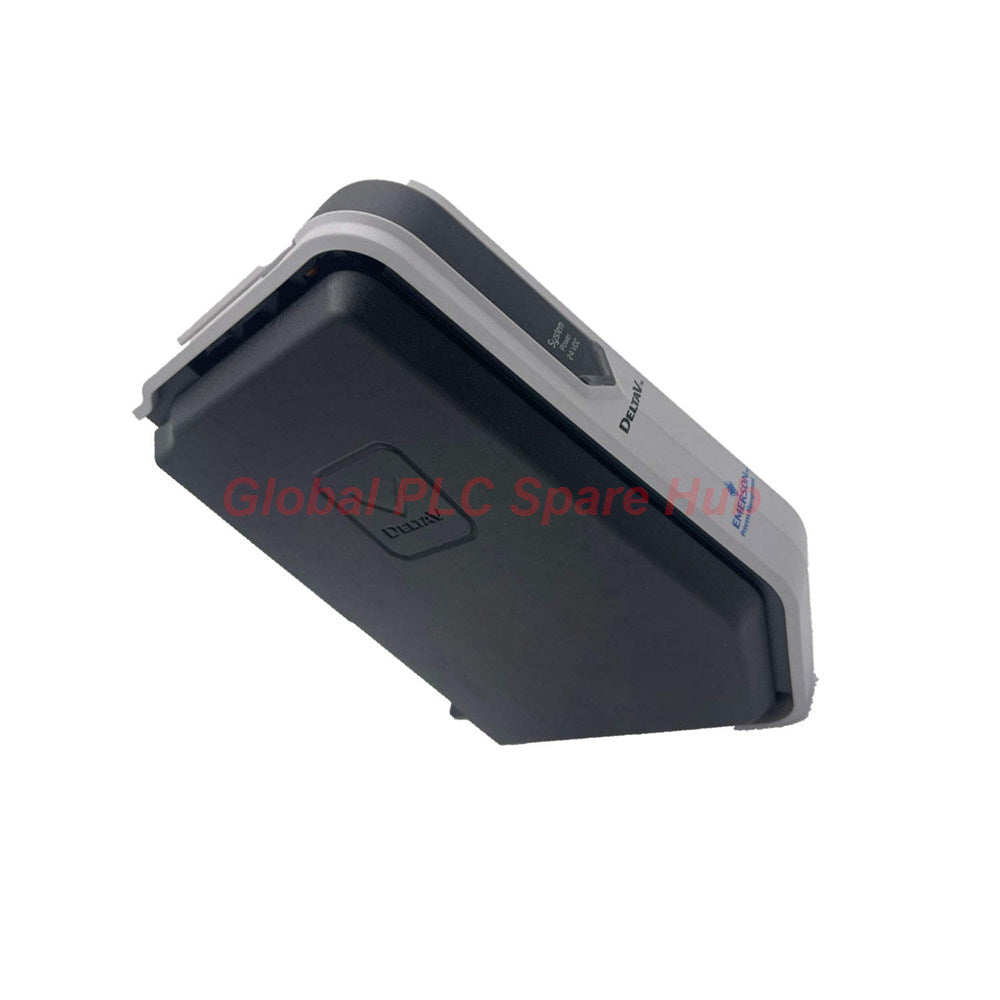

Fuente de alimentación del sistema SE5009 para DeltaV serie S | Unidad LocalBus de 24V CC 8A

Introducción del Producto

• El SE5009 es una fuente de alimentación de alta eficiencia de CC a CC para la serie S de DeltaV.
• Convierte la energía de la planta de 24V CC en rieles estables de 12V y 5V CC para la electrónica.
• Este módulo SE5009 alimenta el controlador y todas las tarjetas de E/S asociadas a través del LocalBus.
• La arquitectura plug-and-play permite que la unidad se instale directamente en los portadores de fuentes de alimentación de la serie S.
• El diseño modular soporta el reparto de carga y la redundancia de energía para operaciones de misión crítica.

Perspectiva de Global PLC Spare HUB

• El SE5009 es uno de los favoritos de la ingeniería por su alta entrega de corriente LocalBus de 8.0 amperios.
• Nuestra revisión técnica confirma que el SE5009 elimina la necesidad de la mayoría de los cables externos a través de su bus interno.
• El revestimiento de nivel G3 hace que este hardware sea ideal para sitios con altas concentraciones de contaminantes en el aire.
• Recomendamos desplegar estos en pares para asegurar el máximo tiempo de actividad del sistema en entornos de proceso 24/7.
• Este módulo es un componente central para las actualizaciones y el mantenimiento de la serie S de DeltaV.

Especificaciones Técnicas

• Marca: Emerson
• Modelo: SE5009
• Serie: DeltaV S-series
• Requisitos de entrada: 24 V CC ± 20% a 6.1A
• Corriente de irrupción: 20 A pico máximo durante 5 ms de duración
• Salida LocalBus: +12 V CC a 8.0 A (hasta 60°C); +5 V CC a 2.0 A
• Clasificación ambiental: ISA-S71.04-1985 Clase G3 (con revestimiento de conformación)
• Temperatura de funcionamiento: -40 a 60°C (Estándar) / 60 a 70°C (con reducción de carga a 6.0A)
• Protección: Entrada con fusible interno; Protegido contra sobretensión del 110% al 120%
• Resistencia mecánica: 10 g Choque; 0.7 g Vibración (13.2 Hz a 150 Hz)
• Tiempo de retención: 5 ms mínimo a plena capacidad de carga

Capacidades de Instalación y Diagnóstico

• Monte el SE5009 en cualquiera de los dos slots de un portador de energía S-series de 2 o 4 anchos.
• LED verde (Entrada de energía CC): Confirma que se aplica 24V CC y que el fusible interno está en buen estado.
• LED rojo (Error): Señaliza cuando los rieles de salida de +5 V CC están fuera de tolerancia.
• Contacto de alarma: Relé normalmente abierto de 2 hilos que se cierra cuando las salidas están dentro de ±4% del valor nominal.
• La energía primaria utiliza una simple conexión de entrada de CC de 2 hilos para una implementación rápida.

Equipos objetivo y Escenarios de Aplicación

• Fuente de energía principal para los controladores MQ, SQ y SD Plus de la serie S de DeltaV.
• Distribución de energía centralizada para interfaces de E/S de LocalBus y portadores de expansión.
• Control de procesos críticos en las industrias química, farmacéutica y de petróleo y gas.
• Instalaciones en ubicaciones peligrosas certificadas para Clase I, Div 2 y ATEX Zona 2.

Logística y Garantía

• Período de garantía: Incluye una garantía técnica completa de 12 meses.
• Transportistas: Entrega urgente global a través de FedEx, UPS y DHL.
• Plazo de envío: Listo para envío en 24 a 48 horas desde el pedido.
• Condición: Hardware de automatización industrial original en estado sellado de fábrica.

Guía Técnica de Compra y Preguntas Frecuentes

• ¿Cómo determino si necesito un segundo módulo SE5009?
  Calcule la corriente total del LocalBus de sus tarjetas de E/S; si excede los 8A, se requiere un segundo SE5009.
• ¿El SE5009 soporta configuraciones de energía redundante?
  Sí, se pueden instalar dos unidades SE5009 en un portador de 2 anchos para proporcionar redundancia de energía.
• ¿Cuál es el propósito del relé de alarma integrado?
  El relé monitorea los rieles de 3.3V y 5V, permitiendo que su sistema active una alerta de mantenimiento si la energía se desvía.
• ¿Puedo instalar esta unidad en un gabinete de alta temperatura?
  Sí, el SE5009 opera hasta 70°C, aunque la corriente de salida disminuye de 8A a 6A.
• ¿El fusible interno es reemplazable por el usuario?
  La protección de entrada está fusionada internamente y no es reemplazable para mantener la integridad de la certificación de la serie S.
