PW481-50 Fuente de alimentación de repuesto para sistema de control Yokogawa

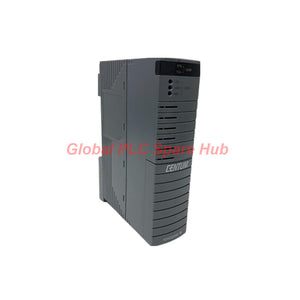

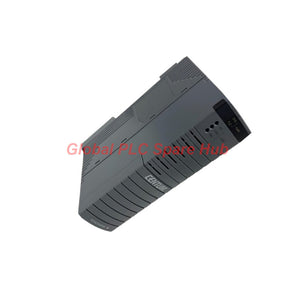

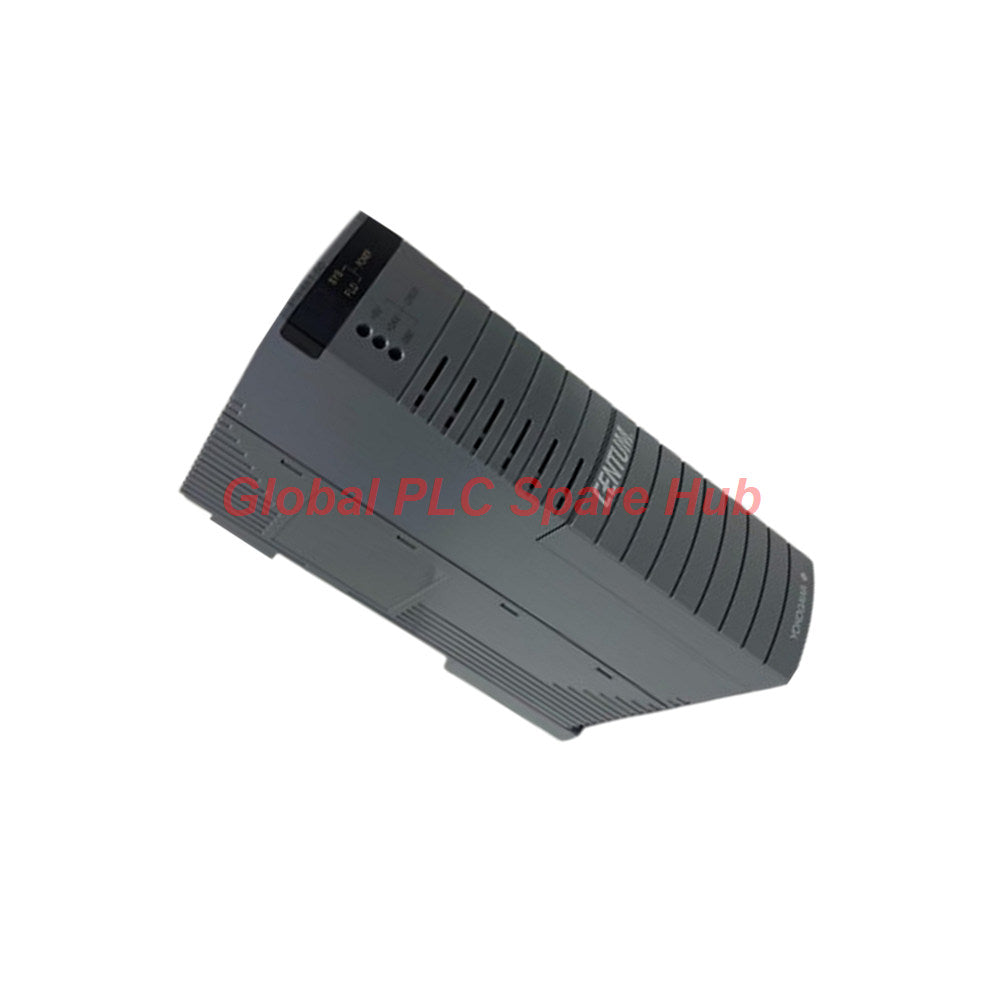

PW481-50 | Módulo de fuente de alimentación de entrada de 100–120 V CA Yokogawa

El Yokogawa PW481-50 es un módulo de fuente de alimentación de entrada de CA diseñado para su uso en sistemas de control industrial compatibles de Yokogawa. Acepta una alimentación nominal de 100–120 V CA y admite sistemas eléctricos tanto de 50 Hz como de 60 Hz dentro de la tolerancia de frecuencia especificada.

Para los ingenieros de sistemas de control, los principales controles de selección son la alimentación de CA de entrada, la variación de voltaje permitida, la potencia disponible en el armario y la compatibilidad con el conector dedicado del sistema. La unidad tiene un consumo máximo especificado de 200 VA y un peso aproximado de 1 kg.

01 | Especificaciones eléctricas

02 | Desglose de la configuración del modelo y el sufijo

La referencia de pedido PW481-50 identifica la configuración del módulo de fuente de alimentación de entrada de CA suministrado. El siguiente árbol separa el modelo base de la información del sufijo proporcionada para el pedido.

• PW481
  • Designación del modelo base
  • Categoría de producto: módulo de fuente de alimentación Yokogawa
  • Clase de entrada indicada en los datos de producto suministrados: 100–120 V CA
• -5
  • Tipo estándar
  • Sin protección contra explosiones
• 0
  • Tipo básico
• Modelo completo de pedido: PW481-50
  • Módulo de fuente de alimentación de entrada de 100–120 V CA
  • Tipo estándar sin protección contra explosiones
  • Configuración básica

Nota de pedido: Las descripciones de los sufijos anteriores siguen la información de pedido suministrada. Confirme el código completo de pedido y cualquier requisito de revisión específico del sistema con la documentación de Yokogawa antes de realizar un pedido. No asuma que una configuración básica incluye características de protección o accesorios opcionales.

03 | Entrada de energía e integración en el armario

La clasificación de 200 VA es una especificación de potencia aparente. No la considere como una clasificación de potencia de salida directa ni infiera el voltaje y la corriente de salida a partir de esta cifra. Esos detalles deben confirmarse en la documentación oficial del módulo.

04 | Equipos y escenarios de aplicación típicos

• Armarios de sistemas de control Yokogawa: Reemplazo de la fuente de alimentación en una configuración de sistema de control compatible.
• Instalaciones de automatización de procesos: Mantenimiento del subsistema de alimentación en entornos industriales de monitoreo y control de procesos.
• Paneles de control de fabricación: Mantenimiento de conjuntos de controladores o instrumentación compatibles que especifiquen este módulo.
• Proyectos de parada y revisión de plantas: Reemplazo planificado de una unidad existente cuando se hayan verificado el modelo, el conector y los requisitos del sistema.
• Inventario de repuestos: Planificación de repuestos críticos para instalaciones que ya utilizan el PW481-50 y necesitan reducir el riesgo de tiempos de espera para el reemplazo.

Estos escenarios describen usos potenciales en instalaciones compatibles. La información suministrada no identifica el modelo exacto del sistema anfitrión ni las características de salida de CC del módulo, por lo que verifique el sistema de destino y las interfaces de alimentación requeridas antes de la instalación.

05 | Lista de verificación de instalación y puesta en servicio

1. Confirme el modelo: Compruebe la etiqueta para PW481-50 y compare el sufijo completo con la unidad instalada.
2. Aísle la alimentación de entrada: Siga los procedimientos de bloqueo del sitio y verifique que el circuito esté desenergizado antes de manipular el módulo o el conector.
3. Mida la entrada de CA: Confirme el voltaje y la frecuencia en el punto de conexión especificado utilizando un medidor con la clasificación adecuada.
4. Inspeccione el conector: Compruebe si hay contactos doblados, piezas de acoplamiento sueltas, contaminación y signos de daños por calor.
5. Compruebe el circuito de alimentación: Verifique los dispositivos de protección, el tamaño de los conductores, la puesta a tierra y la capacidad de energía disponible con respecto al manual aplicable y las normas del sitio.
6. Instale según el manual del sistema: Utilice el procedimiento de montaje y conexión prescrito. No asuma que se admite la inserción en caliente a menos que el fabricante lo indique explícitamente.
7. Valide el sistema: Después de energizar, compruebe los indicadores del módulo y los diagnósticos del sistema documentados, y luego confirme que el equipo de control asociado funcione normalmente.

06 | Perspectiva de Global PLC Spare HUB

Las fallas de la fuente de alimentación pueden parecer fallas del controlador o de E/S porque una alimentación inestable o ausente puede afectar a múltiples componentes. Un diagnóstico estructurado debe comenzar con la fuente de CA de entrada y la interfaz del conector antes de reemplazar otros módulos.

• El módulo o el sistema anfitrión no se inicia: Mida el voltaje y la frecuencia de CA de entrada. Compruebe el interruptor aguas arriba, el dispositivo de protección, el cableado y el asentamiento del conector.
• Interrupciones de energía repetidas: Registre el voltaje de alimentación durante el evento e inspeccione en busca de terminales sueltos, condiciones de fuente inestables o circuitos aguas arriba sobrecargados.
• Reestablecimientos inesperados del sistema: Compare el momento del reestablecimiento con las perturbaciones de la alimentación y otros eventos del sistema. Inspeccione la ruta de distribución de energía antes de atribuir la falla a la CPU.
• El conector muestra decoloración o daños por calor: Desenergice el circuito e inspeccione los contactos de acoplamiento y la integridad de la conexión. Resuelva la causa antes de devolver el sistema al servicio.
• La unidad de reemplazo no restablece el funcionamiento: Vuelva a comprobar el número de pieza completo, la configuración del sufijo, la compatibilidad del conector y los requisitos del sistema anfitrión. Confirme si la falla original se encuentra en otra parte del sistema de distribución de energía.

Consejo de mantenimiento de campo: Registre el voltaje de entrada medido, la frecuencia, el momento de la falla y los componentes del sistema afectados antes de cambiar el hardware. Esta evidencia ayuda a distinguir una falla del módulo de un problema de alimentación aguas arriba y reduce el trabajo de reemplazo innecesario.

07 | Compatibilidad y selección de reemplazo

Al buscar un reemplazo para el PW481-50, utilice la documentación del módulo instalado y del sistema como referencias principales. Confirme lo siguiente antes de la compra:

• Modelo y sufijo exactos: PW481-50.
• Alimentación de entrada requerida: 100–120 V CA con las tolerancias indicadas.
• Frecuencia de operación de 50/60 Hz y tolerancia de ±3 Hz.
• Compatibilidad del conector dedicado y posición de instalación correcta en el sistema.
• Clasificación de protección requerida y el significado de la configuración ordenada.
• Requisitos del sistema anfitrión y cualquier restricción aplicable de revisión de hardware.

El PW481-50 se especifica como un tipo estándar sin protección contra explosiones. No lo seleccione para una instalación que requiera una configuración de protección contra explosiones certificada a menos que la documentación completa del sistema respalde explícitamente esa opción.

08 | Garantía, despacho y envío

• Producto: Módulo de fuente de alimentación de entrada de CA Yokogawa PW481-50.
• Condición: Nuevo y original, sujeto a confirmación de pedido y stock.
• Garantía: 12 meses, sujeta a los términos de garantía por escrito del vendedor.
• Plazo de despacho: Dentro de las 24–48 horas posteriores al pedido y la confirmación de stock, sujeto a los requisitos de procesamiento.
• Opciones de envío: FedEx, UPS o DHL, sujeto a la disponibilidad del destino y del servicio.
• Asistencia para cotización: Proporcione el modelo completo, la cantidad, el país de destino y la información del sistema anfitrión para una comprobación de stock y compatibilidad.

09 | Preguntas frecuentes

P1. ¿Se puede conectar el PW481-50 a una alimentación de 230 V CA?

La especificación suministrada indica un rango de entrada de 100–120 V CA ±10 %. Una fuente de 230 V CA está fuera de ese rango. No conecte el módulo directamente a 230 V CA; confirme una disposición de alimentación aprobada con la documentación del sistema y el personal eléctrico calificado.

P2. ¿La clasificación de 200 VA indica la capacidad de salida de CC del módulo?

No. Los datos suministrados identifican 200 VA como el consumo máximo de energía, no como una clasificación de salida de CC. El voltaje de salida, la corriente de salida y la capacidad de carga admitida deben confirmarse en las especificaciones del fabricante para el módulo exacto.

P3. ¿Qué información ayuda a identificar el repuesto correcto cuando varios módulos de alimentación se ven similares?

Utilice el modelo y el sufijo completos, la clase de voltaje de entrada, la disposición del conector, el modelo del sistema anfitrión y la clasificación de protección requerida. Una fotografía de la placa de identificación y del conector puede ayudar con la identificación, pero la selección final debe comprobarse con la documentación oficial de la pieza.

P4. ¿Qué debe registrar el personal de mantenimiento antes de reemplazar un módulo de alimentación que se sospecha que está defectuoso?

Registre el voltaje y la frecuencia de CA de entrada, los síntomas, el equipo afectado, el momento de cualquier reestablecimiento y el estado del conector y los dispositivos de protección aguas arriba. Estas mediciones ayudan a determinar si la falla se origina en el módulo o en el circuito de alimentación externo.

P5. ¿El PW481-50 estándar es adecuado para una instalación en un área peligrosa?

La información de pedido suministrada describe el sufijo 5 como un tipo estándar sin protección contra explosiones. Si la instalación requiere una certificación de protección contra explosiones, verifique la clasificación requerida y la lista de equipos aprobados antes de comprar. No asuma que el módulo es adecuado para un lugar peligroso únicamente porque pertenece a un sistema de control Yokogawa.
