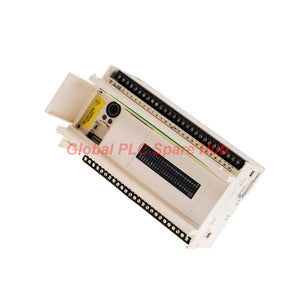

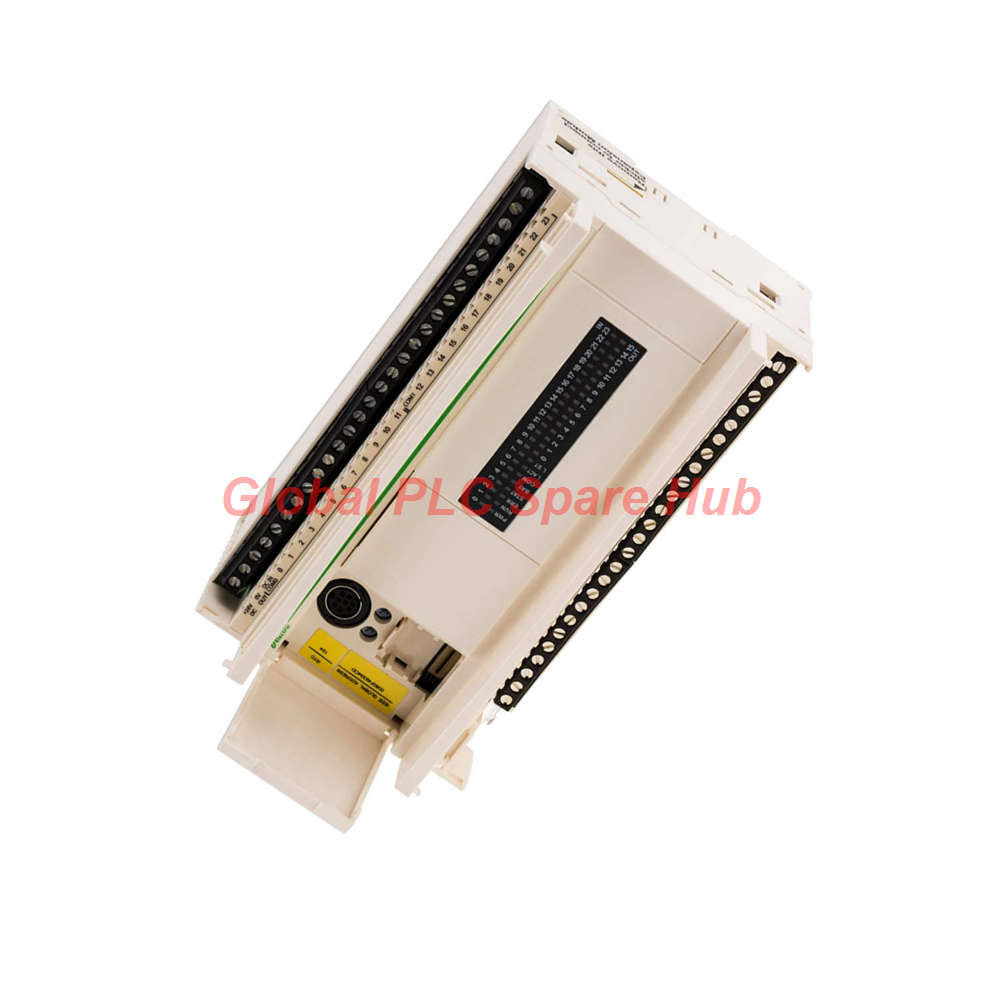

Sistema de E/S de 40 Puntos y Ethernet Integrada Schneider Twido TWDLCAE40DRF
Manufacturer: Schneider Electric
Product No.: TWDLCAE40DRF
Condition： En stock
Product Type: Controlador Ethernet E/S
Product Origin: FR
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Descripción general de la ingeniería
El TWDLCAE40DRF representa una solución de automatización robusta y compacta de la serie Schneider Electric Twido. Diseñado para el control exigente de máquinas, este controlador base de PLC combina entradas digitales de 24 V CC con una mezcla flexible de 16 salidas digitales (14 de relé, 2 de transistor). Con conectividad Ethernet TCP/IP integrada y soporte nativo de Modbus, sirve como un centro de alto rendimiento para arquitecturas de control distribuido.
La perspectiva de Global PLC Spare HUB
El TWDLCAE40DRF destaca en aplicaciones que requieren un equilibrio entre la conmutación de relés estándar y el procesamiento de pulsos de alta velocidad. Nuestra evaluación técnica destaca las características de aislamiento superiores de la unidad y su rendimiento confiable en entornos eléctricos ruidosos. Es una opción ideal para la migración de sistemas heredados en tareas de control de movimiento a pequeña escala y lógica de procesos donde la integración Ethernet es obligatoria.
Especificaciones técnicas avanzadas
- Marca y serie: Schneider Electric Twido
- Modelo: TWDLCAE40DRF
- Tensión de alimentación: 100...240 V CA (amplio rango)
- Número total de E/S: 40 (ampliable hasta 264)
- Configuración de entrada: 24 x 24 V CC (sumidero/fuente)
- Configuración de salida: 14 x relé, 2 x transistor (capaces de PWM/PLS)
- Puertos de comunicación: Ethernet RJ45 (10/100 Mbit/s), serie Mini DIN (RS485)
- Velocidad de procesamiento: 1 ms por 1K instrucciones
- Copia de seguridad de la memoria: RAM interna con soporte de batería TSXPLP01
- Interfaz de diagnóstico: Matriz de LED de múltiples estados (PWR, RUN, ERR, LAN, E/S)
Capacidad y aplicación de diagnóstico
El TWDLCAE40DRF proporciona una supervisión exhaustiva del estado del sistema mediante diagnósticos de hardware dedicados. El LED ERR integrado y los indicadores de estado de la comunicación (LAN ST/LACT) permiten a los equipos de mantenimiento aislar instantáneamente los errores de bus de campo o de programa.
- Equipo adecuado: Líneas de embalaje automatizadas, pequeños sistemas de transporte, robots de manipulación de materiales y unidades de control de temperatura HVAC.
- Aplicaciones objetivo: Conteo de alta velocidad (hasta 20 kHz), regulación de bucle PID y secuencias de máquina controladas por eventos.
Logística y garantía de calidad
- Envío: Despacho global en 24-48 horas.
- Socios logísticos: Servicio confiable a través de FedEx, UPS y DHL.
- Garantía: Incluye una garantía de rendimiento integral de 12 meses.
Guía de selección e implementación
Al implementar el TWDLCAE40DRF, asegúrese de que la demanda total de corriente de sus sensores de 24 V CC no exceda el límite de suministro interno de 0.4 A. Si su aplicación involucra cargas inductivas pesadas (como grandes contactores), utilice circuitos de supresión externos para extender la vida útil de los contactos del relé más allá del umbral de 100,000 ciclos.
Preguntas frecuentes profesionales
¿Cómo gestiono la configuración Ethernet para este controlador?
La unidad funciona como un dispositivo Transparent Ready clase A10. Puede configurar la dirección IP y los ajustes de comunicación utilizando el software de programación estándar TwidoSoft o TwidoSuite a través del puerto Ethernet o el enlace serie secundario.
¿Puede el TWDLCAE40DRF manejar señales analógicas directamente?
La unidad base incluye dos puntos para ajustes de entrada tipo analógicos ajustables (rango de 0-1023). Para requisitos avanzados de E/S analógicas, debe conectar los módulos de expansión Twido compatibles.
¿Es posible retener la lógica sin la batería TSXPLP01?
El PLC utiliza RAM interna; aunque el controlador funciona sin la batería, los datos volátiles y los ajustes del reloj se perderán en caso de un corte de energía. Instale siempre la batería si su aplicación requiere la retención de datos del reloj en tiempo real.
¿Cuál es la mejor manera de evitar reinicios por microcortes?
La unidad tiene una calificación de fábrica de inmunidad a microcortes de 10 ms. Si su red eléctrica es inestable, le recomendamos instalar un UPS externo o un acondicionador de línea para mantener la estabilidad del suministro de 100-240 V CA.
¿Qué debo revisar si el LED ERR parpadea en rojo?
Un estado ERR rojo indica un error de hardware o una falta de coincidencia en la configuración. Primero, verifique la conexión de sus módulos de expansión y compruebe que ninguna configuración de E/S en el software exceda las capacidades del hardware físico.
