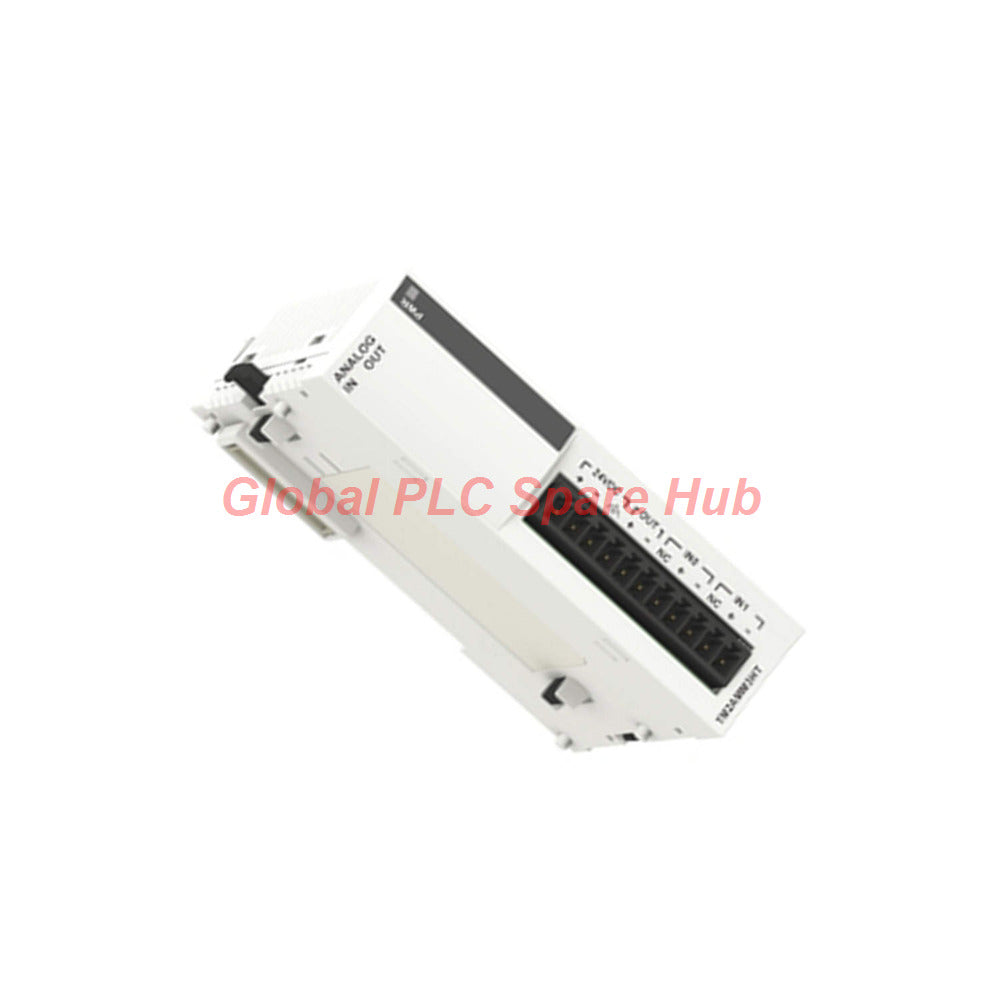

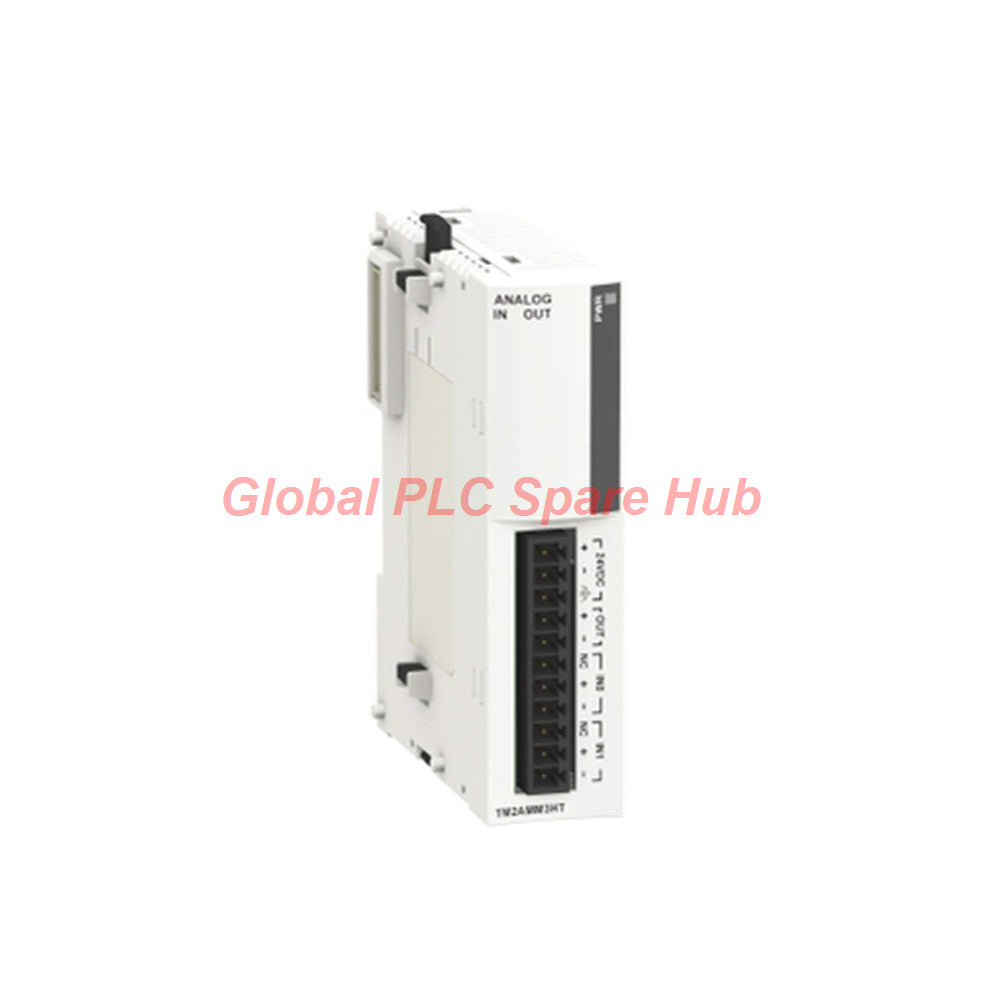

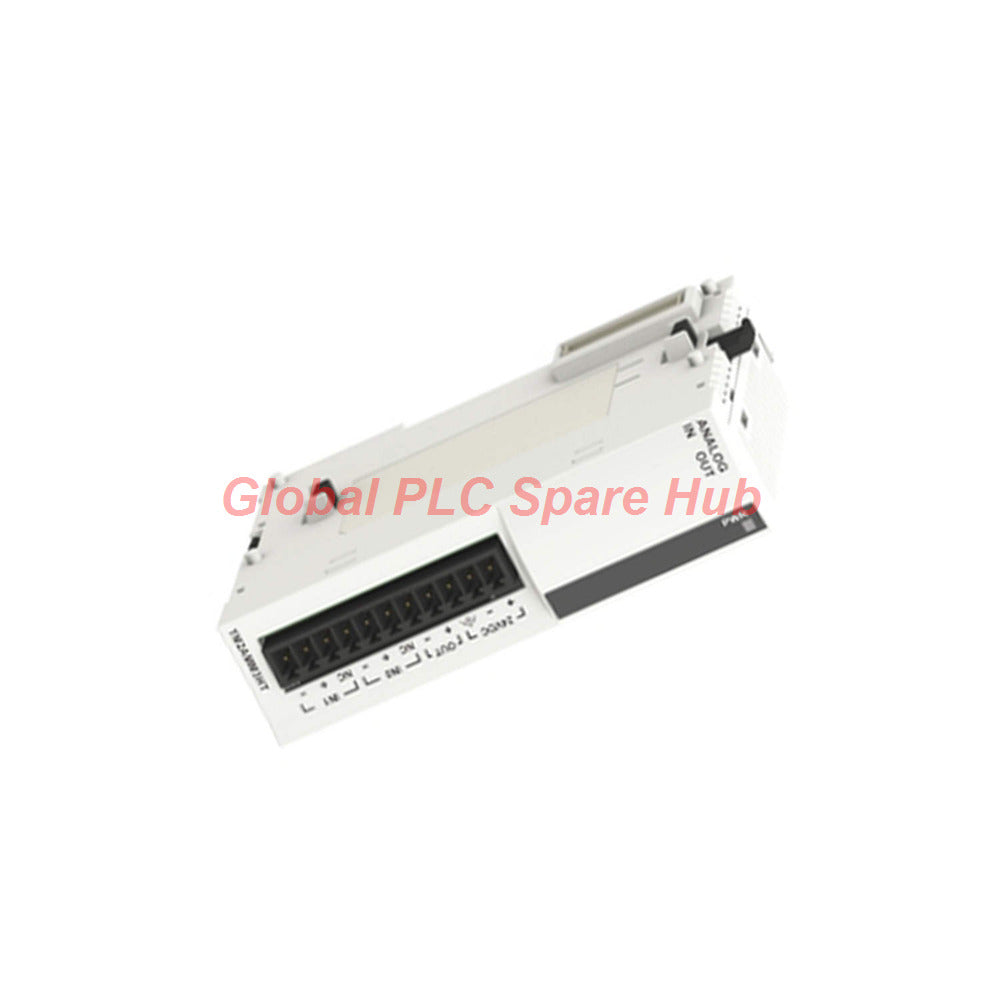

Schneider TWDAMM3HT Módulo analógico Twido - Unidad de 2 entradas/1 salida

Integración Avanzada de Señales Analógicas

El TWDAMM3HT es un módulo de expansión analógica especializado diseñado para ampliar las capacidades de la plataforma de PLC Twido. Proporciona manejo de señales de precisión para requisitos de resolución de 12 bits. Con dos entradas dedicadas y una salida, esta unidad admite bucles de voltaje (0–10V) y corriente (4–20mA). El TWDAMM3HT facilita la integración perfecta de sensores de presión, flujo y temperatura en su entorno lógico existente.

Especificaciones Técnicas

• Marca: Schneider Electric
• Serie: Twido
• Modelo: TWDAMM3HT
• Tipo de módulo: Expansión de Entrada/Salida Analógica
• Configuración de E/S: 2 Entradas, 1 Salida
• Rango de señal: 0–10V / 4–20mA
• Resolución: Conversión de datos de 12 bits
• Conectividad: Bloque de terminales de tornillo extraíble para un cableado rápido
• Peso: 0.41 lbs.

Visión de Global PLC Spare HUB

Nuestros ingenieros utilizan el TWDAMM3HT específicamente para bucles de retroalimentación de instrumentación de precisión. Funciona excepcionalmente bien en el control de HVAC, dosificación química PID a pequeña escala y posicionamiento de válvulas motorizadas. El módulo presenta excelentes capacidades de rechazo de ruido, aunque recomendamos usar cables de par trenzado blindados para la estabilidad del bucle de corriente. Su formato compacto lo convierte en la opción ideal para adaptar sensores analógicos en paneles de control Twido con espacio limitado.

Logística y Garantía

• Envío: Envío rápido en 24–48 horas
• Logística: Tránsito global fiable a través de FedEx, UPS o DHL
• Control de Calidad: Respaldado por nuestra completa garantía de rendimiento de 12 meses

Preguntas Frecuentes Profesionales

P: ¿Cómo configuro el tipo de señal para los canales de entrada?

R: El tipo de señal de entrada (voltaje o corriente) se determina por la configuración de su cableado en el bloque de terminales de tornillo. Asegúrese de que los parámetros de su software en Twido Suite estén configurados para coincidir con el bucle de señal físico para una escala precisa de 12 bits.

P: ¿Cuál es la principal ventaja de usar este modelo de expansión específico?

R: El TWDAMM3HT proporciona una conversión de alta resolución de 12 bits, que es significativamente más precisa que las E/S digitales estándar para controlar variables de proceso como la velocidad o el caudal.

P: ¿Cómo puedo realizar una verificación de diagnóstico rápida en el bucle analógico?

R: Use una fuente de miliamperios calibrada para inyectar una señal conocida de 4mA o 20mA en la entrada. Monitoree el registro de datos sin procesar en la memoria del PLC; si el valor no se escala correctamente, verifique la conexión del terminal y su toma de tierra común de referencia.

P: ¿Puede este módulo coexistir con módulos de expansión digital en la misma unidad base?

R: Sí, la arquitectura base de Twido permite una mezcla de módulos de expansión digital y analógica. Asegúrese de que su presupuesto de suministro de energía pueda soportar el consumo de corriente total de todos los módulos conectados.

P: Guía de compra: ¿Cómo elijo entre bucles de corriente y voltaje?

R: Seleccione el bucle de corriente de 4–20mA para señales de larga distancia para minimizar la interferencia EMI. Use el rango de voltaje de 0–10V para conexiones punto a punto de corta distancia donde no haya caídas de señal.
