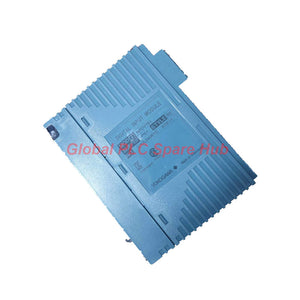

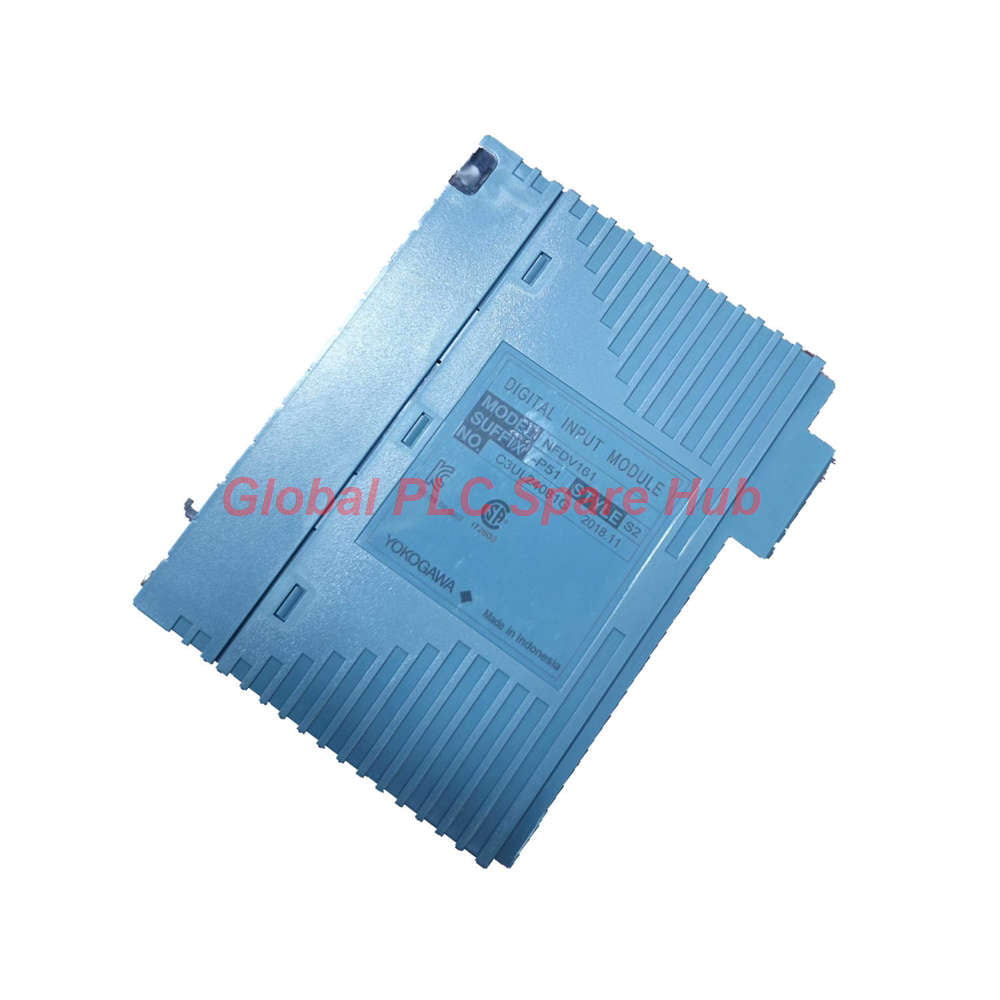

NFDV161-P51 Módulo de entrada de 64 canales Yokogawa | Conector MIL 24 V

Manufacturer: Yokogawa
Product No.: NFDV161-P51
Condition： En stock
Product Type: Módulo de entrada
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Introducción del Producto

El Yokogawa NFDV161-P51 sirve como una interfaz de entrada digital de alta densidad para sistemas de control integrados. Este módulo proporciona 64 canales aislados para gestionar eficientemente señales de campo complejas. Los ingenieros pueden monitorear estados discretos o capturar conteos de flanco de alta velocidad desde pulsadores. Recomendamos que el personal técnico descargue la hoja de datos oficial y el manual de hardware para obtener diagramas de cableado precisos.

Especificaciones Técnicas

Marca: Yokogawa
Modelo: NFDV161-P51
Tipo de Módulo: Módulo de Entrada Digital de Alta Densidad
Canales de Entrada: 64 Canales (Aislados)
Tensión Nominal: 24V CC
Consumo de Corriente: 550 mA (a 5V CC)
Tiempo de Respuesta de Entrada: 8 ms o menos (Entrada de Estado)
Detección de Pulsos: 20 ms Tiempo Mínimo de ENCENDIDO (Botón Pulsador)
Respuesta de Frecuencia: 25 Hz Ciclo Máximo de ENCENDIDO/APAGADO
Tipo de Aislamiento: Aislamiento galvánico por grupo de 16 canales
Temperatura de Funcionamiento: -20 a 70 °C (Rango industrial estándar)
Tolerancia Ambiental: Revestimiento conforme G3 para entornos hostiles
Resistencia a Interferencias: Diseño de alta compatibilidad electromagnética (EMC)
Peso Físico: 0.3 kg

Desglose de la Configuración

NFDV161 (Serie Base)
- -P (Módulo de Alimentación Estándar)
  - 5 (Tipo de Entrada 24V CC)
    - 1 (Conector MIL doble de 50 pines)

Instalación y Compatibilidad

Interfaz del Conector: Utiliza dos juegos de conectores MIL de 50 pines para el cableado de campo.
Montaje: Se fija directamente en nodos de E/S Yokogawa compatibles.
Compatibilidad del Sistema: Se integra completamente con las arquitecturas CENTUM VP y ProSafe-RS.
Terminal Común: Configurado para 16 canales por común (Más o Menos).

Visión de Global PLC Spare HUB

El NFDV161-P51 destaca por su enorme densidad de canales en un tamaño compacto. Nuestro equipo de ingeniería señala que la función de conteo de flancos en los 64 canales agrega un valor significativo. Permite a los usuarios rastrear intervenciones manuales sin añadir módulos de contador dedicados. La conexión MIL de 50 pines requiere una selección precisa de cables para garantizar la integridad de la señal a largo plazo.

Términos de Envío y Servicio

Certificación: Hardware industrial compatible con CE, UL y CSA.
Contenido del Paquete: Un módulo Yokogawa NFDV161-P51 en embalaje ESD.
Garantía: Cobertura de garantía completa de 12 meses.
Tiempo de Despacho: Se envía en un plazo de 24 a 48 horas después de la confirmación del pago.
Opciones de Mensajería: Entrega global a través de FedEx, UPS y DHL.

Aplicaciones Típicas

Monitoreo de botones de parada de emergencia en grandes líneas de fabricación.
Interconexión con contactos auxiliares de arrancadores de motor en distribución de energía.
Captura de señales de estado de sensores de campo en refinerías de petróleo y gas.
Conteo de operaciones para actuadores neumáticos mediante la función de conteo de flancos.

Diagnóstico y Mantenimiento

Autodiagnóstico: El módulo realiza verificaciones internas de paridad en la transmisión de señales.
Indicadores de Estado: Luces LED proporcionan retroalimentación instantánea sobre la salud de la comunicación.
Mantenimiento: El diseño intercambiable en caliente permite el reemplazo sin tiempo de inactividad del sistema.

Preguntas Frecuentes

¿Qué tipo de cable externo se requiere para los conectores MIL?

Debe utilizar cables planos de 50 núcleos o placas de terminales específicas de redondo a MIL.

¿Puedo mezclar lógica positiva y negativa en el mismo módulo?

No, la polaridad del terminal común debe ser consistente por grupo de 16 canales.

¿Cómo maneja el módulo la eliminación de rebotes de señal para interruptores mecánicos?

El tiempo de respuesta de 8 ms filtra eficazmente el ruido mecánico de alta frecuencia.

¿Es este módulo adecuado para bucles críticos para la seguridad?

Es ideal para control estándar; verifique los requisitos SIL para funciones de seguridad.

Guía de Compra

Confirme los límites de consumo de corriente de su sistema antes de agregar módulos de 64 canales.
Verifique el pin-out del conector para que coincida con sus bloques de terminales de campo existentes.
Asegúrese de que su versión de software Yokogawa sea compatible con el firmware NFDV161-P51.
Verifique que haya suficiente ventilación en el gabinete para gestionar la carga térmica.

Garantía Integral de 12 Meses

Cada pieza suministrada por Global PLC Spare Hub está cubierta por una garantía de 12 meses a partir de la fecha de la factura.

Cobertura: Defectos funcionales y fallos de hardware bajo condiciones normales de funcionamiento.
Compromiso: Ofrecemos reparación, reemplazo o un reembolso completo inmediato para cualquier componente defectuoso verificado, para minimizar su tiempo de ininactividad operativa.

Política de Devoluciones y Cambios

Ofrecemos una política de devolución de 30 días para asegurar que reciba la pieza exacta que su sistema requiere.

Elegibilidad: Se aceptan devoluciones de artículos sin instalar en su embalaje original sellado de fábrica.
Proceso de RMA: Póngase en contacto con nuestro equipo de soporte para obtener un número de Autorización de Devolución de Mercancía (RMA) antes del envío.
Procesamiento Rápido: Los reembolsos o cambios se procesan dentro de 3 a 5 días hábiles después de que el artículo devuelto pasa nuestra inspección técnica.

¿Necesita Asistencia Técnica? ¿No está seguro de si esta pieza es compatible con su sistema? [Consulte a nuestros Ingenieros] antes de comprar para asegurar una compatibilidad del 100%.
