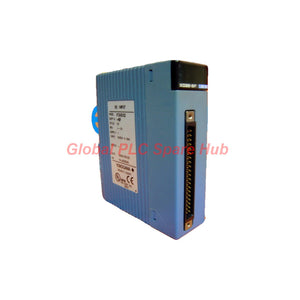

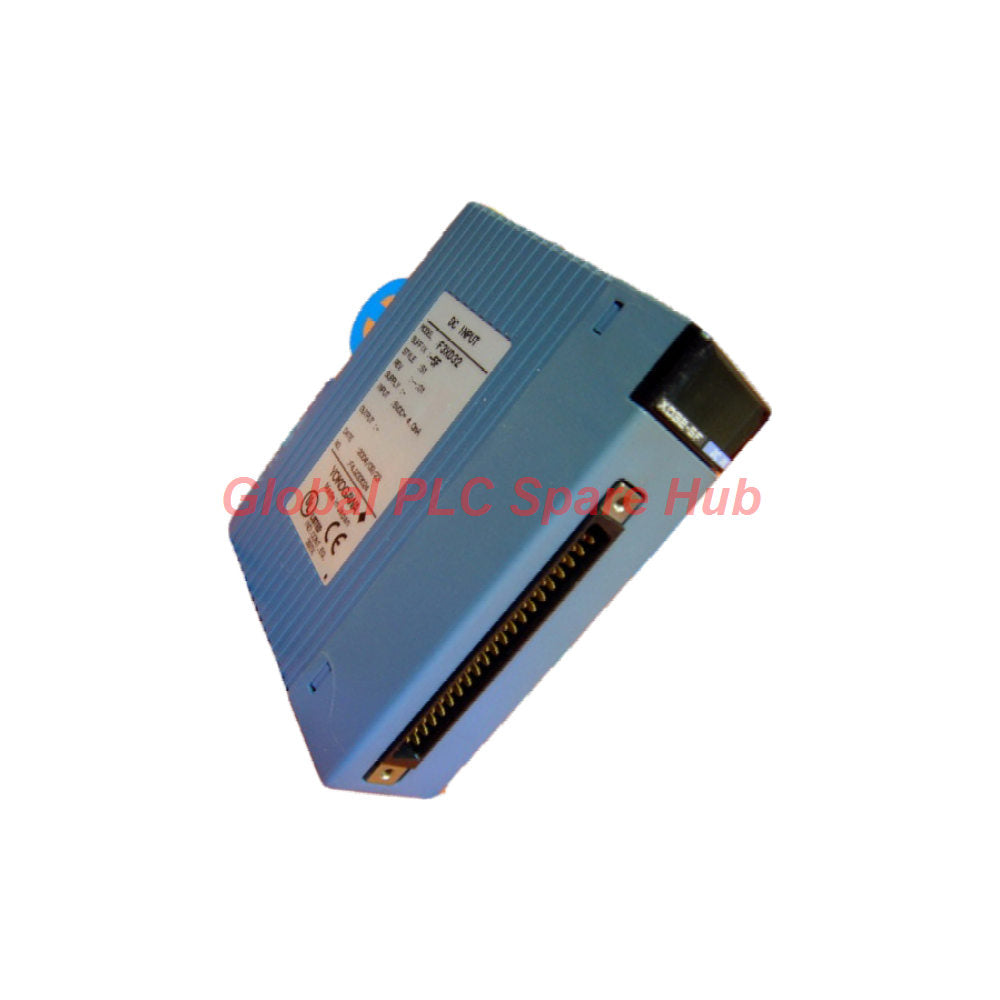

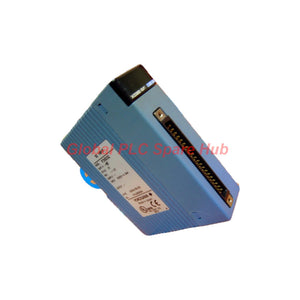

F3XD32-5F Módulo de entrada digital Yokogawa FA-M3

Descripción general del producto

Yokogawa F3XD32-5F es un módulo de entrada de CC de 32 puntos diseñado para sistemas de control industrial que requieren la adquisición de señales digitales de bajo voltaje. Acepta entradas de 5 V de CC de tipo sumidero/fuente y utiliza aislamiento por fotocupler para separar las señales de entrada del circuito interno.

El módulo admite tiempos de muestreo de entrada configurables, desde 0 μs hasta 16 ms. Los ingenieros pueden seleccionar el intervalo de muestreo según la estabilidad de la señal y los requisitos de respuesta. Los puntos de entrada individuales también se pueden configurar para operación por interrupción.

Con ocho puntos de entrada por grupo común y un solo conector de 40 pines, el F3XD32-5F proporciona una interfaz compacta para recopilar señales de estado digitales. Su consumo de corriente de 75 mA a 5 V de CC también ayuda a los ingenieros a evaluar el presupuesto de potencia de E/S.

Matriz de especificaciones técnicas

Parámetro	Especificación
Fabricante	Yokogawa
Modelo	F3XD32-5F
Tipo de módulo	Módulo de entrada de CC de 32 puntos
Lógica de entrada	Voltaje de CC, sumidero/fuente
Voltaje de entrada nominal	5 V de CC
Corriente de entrada nominal	4,0 mA por punto a 5 V de CC
Rango de voltaje de operación	4,5–5,5 V de CC
Método de aislamiento	Aislamiento por fotocupler
Umbral de encendido (ON)	Mínimo de 3,5 V de CC; mínimo de 2,0 mA
Umbral de apagado (OFF)	Máximo de 1,0 V de CC; máximo de 0,2 mA
Opciones de muestreo de entrada	Siempre (0 μs), 62,5 μs, 250 μs, 1 ms o 16 ms
Relación de encendido simultáneo	Máximo del 100 %
Función de interrupción	Configurable para puntos de entrada individuales
Configuración común	8 puntos por común
Conexión externa	Un conector de 40 pines
Consumo de corriente	75 mA a 5 V de CC
Peso	120 g
Temperatura de operación	De 0 a 55 °C
Temperatura de almacenamiento	De −20 a 75 °C
Humedad de operación	10–90 % HR, sin condensación
Humedad de almacenamiento	10–90 % HR, sin condensación
Condiciones atmosféricas	Libre de gases corrosivos, gases inflamables y polvo denso

Reconocimiento de señal: Umbrales de encendido/apagado

La interpretación correcta de la entrada depende del voltaje y la corriente que lleguen a cada canal. Verifique ambos valores eléctricos antes de conectar el cableado de campo.

Estado de la señal	Requisito de voltaje	Requisito de corriente	Verificación de ingeniería
Encendido (ON)	Mínimo de 3,5 V de CC	Mínimo de 2,0 mA	Confirme que la señal de campo cumpla con ambos valores mínimos.
Apagado (OFF)	Máximo de 1,0 V de CC	Máximo de 0,2 mA	Verifique la corriente de fuga y el voltaje residual cuando el dispositivo esté apagado.
Rango de operación	4,5–5,5 V de CC	Corriente de entrada nominal: 4,0 mA por punto a 5 V de CC	Verifique que la fuente de señal coincida con el diseño de entrada de 5 V de CC del módulo.

Nota importante de selección: No asuma que un sensor de PLC convencional de 24 V de CC se puede conectar directamente a este módulo de entrada de 5 V de CC. Verifique el voltaje de salida del sensor, la corriente de salida, el esquema de cableado y la interfaz requerida antes de la compra.

Configuración de muestreo de entrada y respuesta

El F3XD32-5F proporciona cinco configuraciones de muestreo de entrada seleccionables para las transiciones de apagado a encendido y de encendido a apagado.

Configuración de muestreo	Consideración típica de ingeniería
Siempre (0 μs)	Úselo cuando la aplicación requiera el intervalo de muestreo más corto disponible. Confirme los requisitos de temporización del sistema.
62,5 μs	Adecuado para aplicaciones que requieren un intervalo de muestreo corto.
250 μs	Proporciona una opción de muestreo intermedia para cambios de estado más rápidos.
1 ms	Útil cuando la aplicación permite un intervalo de muestreo a escala de milisegundos.
16 ms	Considérelo para señales donde se acepte un intervalo de muestreo más largo y la estabilidad de la señal sea importante.

Estos valores son configuraciones de muestreo seleccionables, no una garantía del tiempo total de respuesta del PLC. La respuesta real de la aplicación también depende de la ejecución del controlador, la actualización de E/S, la comunicación y la configuración del programa.

Escenarios típicos de equipos y aplicaciones

• Monitoreo del estado de la máquina: Recopile señales de estado compatibles de 5 V de CC de interruptores, contactos e interfaces de control.
• Equipos de ensamblaje y empaque: Monitoree estados discretos de la máquina donde la fuente de señal cumpla con los requisitos eléctricos del módulo.
• Enclavamientos de línea de producción: Adquiera señales de estado de bajo voltaje elegibles para la lógica del PLC y el control de secuencia.
• Monitoreo del estado del equipo: Lea estados de operación discretos, indicaciones de posición y otras señales de retroalimentación digital compatibles.
• Equipos de prueba automatizados: Adquiera múltiples estados digitales de bajo voltaje donde el intervalo de muestreo seleccionado cumpla con las necesidades de temporización de la aplicación.

Estos son escenarios de aplicación potenciales basados en las características de entrada del módulo. Confirme la familia de controladores instalada, la unidad base, el esquema de pines del conector y la configuración del sistema antes de especificar el módulo para una máquina en particular.

Lista de verificación de instalación y puesta en marcha

1. Verifique el número de pieza: Confirme F3XD32-5F con la etiqueta del módulo existente y la lista de materiales del sistema.
2. Verifique la compatibilidad del sistema: Verifique la plataforma del controlador, el arreglo de montaje, el soporte del módulo y la asignación del conector utilizando la documentación de Yokogawa aplicable.
3. Confirme los niveles de señal: Mida la señal de campo y verifique que su voltaje y corriente coincidan con los umbrales de entrada especificados.
4. Inspeccione el conector: Verifique la conexión de 40 pines para la orientación correcta, un acoplamiento seguro y contactos dañados.
5. Revise el cableado común: Confirme el agrupamiento de ocho puntos comunes y el arreglo de cableado de sumidero/fuente requerido.
6. Establezca los parámetros de muestreo: Seleccione un intervalo de muestreo adecuado para la duración esperada de la señal y las condiciones de ruido.
7. Pruebe cada canal: Aplique estados conocidos de encendido y apagado y compare las mediciones de campo con las indicaciones de entrada del PLC.
8. Valide las interrupciones: Si la aplicación utiliza interrupciones, verifique la configuración y la respuesta de cada punto de entrada seleccionado.

Perspectiva de Global PLC Spare HUB: Diagnóstico de campo

Caso 1 — La indicación de entrada permanece apagada. Mida la señal en el conector del módulo bajo condiciones de operación. Verifique si se satisfacen tanto el voltaje de encendido como los requisitos de corriente mínima. Inspeccione el cableado común y la fuente de señal externa antes de reemplazar el módulo.

Caso 2 — La indicación de entrada permanece encendida después de que el dispositivo de campo se apague. Mida el voltaje residual y la corriente de fuga. Compare las lecturas con los límites de apagado especificados de 1,0 V de CC máximo y 0,2 mA máximo. Verifique si hay retroalimentación no intencionada a través de los circuitos conectados.

Caso 3 — Se pierden pulsos cortos. Revise el intervalo de muestreo configurado y la duración del pulso de campo. Compare el ancho del pulso con la configuración seleccionada, luego valide la detección real mediante una prueba controlada. No asuma que una configuración de 0 μs elimina toda la latencia a nivel del controlador.

Caso 4 — Varios canales muestran estados anormales juntos. Verifique el cableado común compartido, el asentamiento del conector y la distribución de la alimentación de campo. Dado que el módulo agrupa ocho puntos por común, un problema de cableado que afecte a un grupo puede ayudar a explicar un conjunto de síntomas relacionados.

Caso 5 — Ocurre un comportamiento de entrada intermitente en el campo. Inspeccione los contactos del conector, las prácticas de puesta a tierra y cableado, la estabilidad de la fuente de señal y las condiciones ambientales. Confirme que la temperatura y la humedad de operación permanezcan dentro de las especificaciones y que no haya gases corrosivos ni polvo denso.

Recomendación de diagnóstico: Registre el número de canal, el voltaje de encendido/apagado medido, la corriente de entrada donde sea medible, la configuración de muestreo y la indicación del PLC. Esta evidencia ayuda a distinguir una falla de cableado de campo de un problema de configuración o una falla potencial del hardware.

Guía de compatibilidad y selección

• Seleccione este módulo cuando la interfaz requerida sea una entrada de 32 puntos, 5 V de CC de sumidero/fuente.
• Verifique que cada señal conectada permanezca dentro del rango de operación especificado de 4,5–5,5 V de CC.
• Confirme el agrupamiento común y el esquema de pines del conector con la documentación de cableado del sistema.
• Verifique la compatibilidad exacta del controlador y la unidad base antes de reemplazar un módulo instalado.
• Para la captura de pulsos o aplicaciones impulsadas por eventos, evalúe las configuraciones de muestreo y los requisitos generales de respuesta del controlador.
• Para señales de 24 V de CC, use una interfaz diseñada apropiadamente solo después de verificar el diseño del sistema y las clasificaciones eléctricas.

Preguntas frecuentes

P1: ¿Qué se debe verificar primero al reemplazar un F3XD32-5F existente?

R: Confirme el código de modelo completo, la plataforma del controlador, el soporte de la unidad base, el esquema de pines del conector y el voltaje de campo. La coincidencia del recuento de canales por sí sola no establece la compatibilidad.

P2: ¿Puede este módulo aceptar directamente la salida de un sensor de proximidad de 24 V de CC?

R: No lo conecte directamente basándose únicamente en el tipo de sensor. El módulo está clasificado para 5 V de CC y opera dentro de 4,5–5,5 V de CC. Verifique la salida eléctrica del sensor y use una interfaz adecuada si es necesario.

P3: ¿Cómo se debe seleccionar el intervalo de muestreo para pulsos cortos?

R: Comience midiendo el ancho de pulso más corto esperado en servicio. Seleccione una configuración de muestreo que admita la aplicación, luego pruebe la detección con el programa real del controlador y la configuración de E/S. La respuesta general puede exceder el intervalo de muestreo.

P4: ¿Qué significa un arreglo de ocho puntos comunes durante la solución de problemas?

R: Significa que el módulo organiza las entradas en grupos de ocho que comparten una conexión común. Si varios canales en un grupo fallan juntos, inspeccione el cableado y la ruta de alimentación de ese grupo antes de diagnosticar los canales individuales.

P5: ¿Qué detalles deben proporcionarse al solicitar una cotización de reemplazo?

R: Proporcione el número de modelo completo, el modelo del controlador o unidad base instalada, la cantidad requerida, el voltaje de señal, los detalles del conector o cableado y el país de destino. Las fotos de la placa de identificación y la instalación pueden ayudar a verificar la configuración solicitada.

Empaque, Garantía y Envío

• Identificación del producto: Módulo de entrada de CC Yokogawa F3XD32-5F.
• Garantía: Garantía de 12 meses, sujeta a los términos de garantía aplicables del proveedor.
• Opciones de envío: FedEx, UPS o DHL, sujeto a la disponibilidad del destino y del servicio.
• Verificación del pedido: Confirme el código de modelo, la cantidad, el destino de entrega y los requisitos de compatibilidad antes del procesamiento del pedido.
• Empaque: El módulo se empacará apropiadamente para el transporte. Confirme cualquier requisito de empaque específico al solicitar una cotización.

Solicite una cotización: Contacte a Global PLC Spare HUB con sus requisitos de F3XD32-5F para precios, disponibilidad, opciones de entrega y verificación de compatibilidad.
