IS200SRTDH2A Tarjeta RTD GE Mark VIe para montaje en riel DIN, nueva de fábrica

Descripción general del producto

La IS200SRTDH2A de General Electric funciona como una placa de terminales compacta de detector de temperatura de resistencia (RTD) de alta fiabilidad para la automatización de turbinas industriales.

Este módulo funciona dentro de las arquitecturas de control central Speedtronic Mark VI y Mark VIe.

Su tamaño físico presenta un diseño que ahorra espacio optimizado para la implementación directa en riel DIN o el montaje en soporte de panel plano.

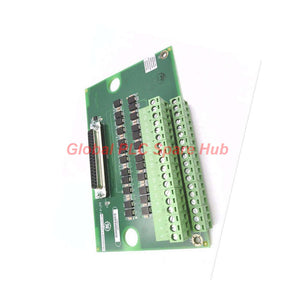

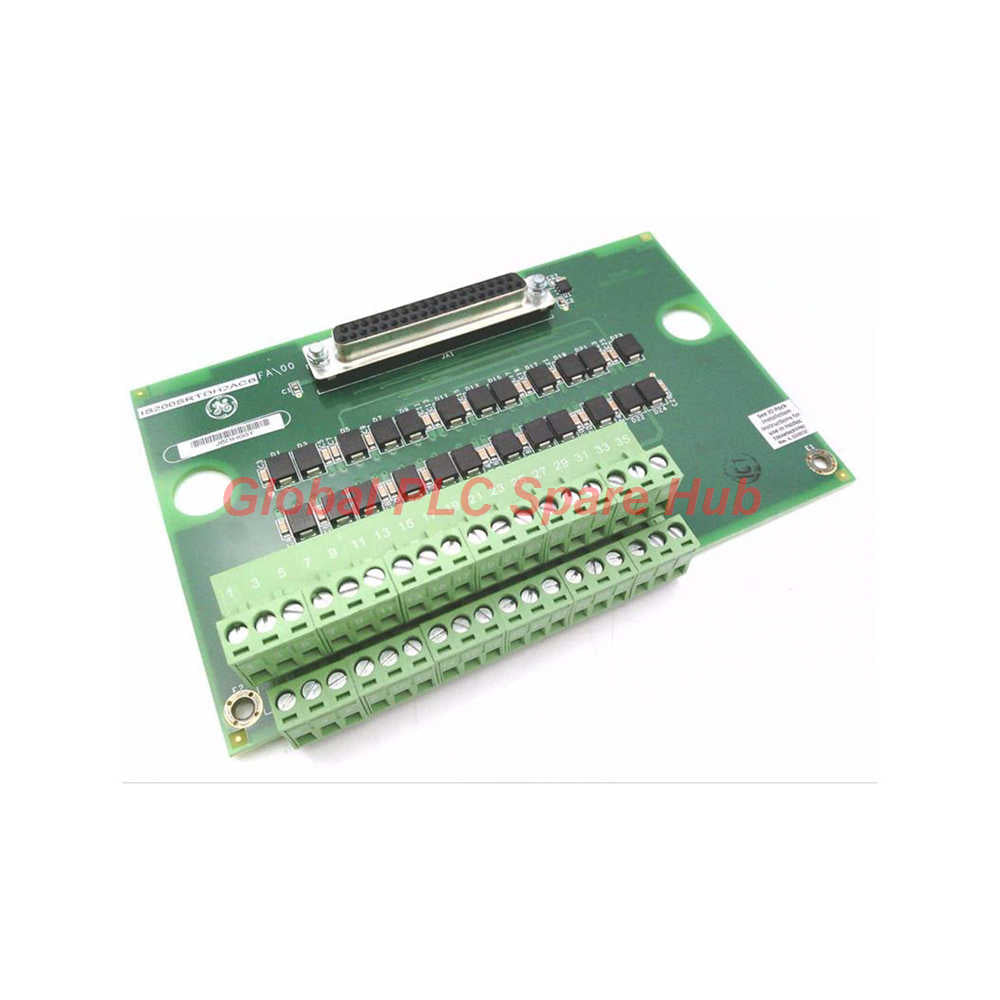

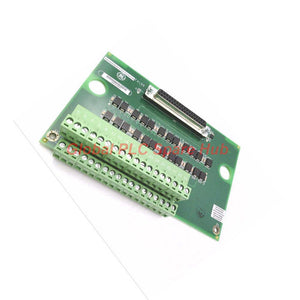

Cada placa integra campos de terminales Euro-block avanzados de alta densidad junto con un puerto de interfaz de comunicación dedicado de 37 pines.

Una matriz especializada de veinticuatro diodos rectangulares y condensadores de estabilización adyacentes garantiza un seguimiento de señal ultraestable.

Con su recubrimiento conforme de primera calidad aplicado de fábrica, este hardware garantiza un funcionamiento continuo en entornos exigentes de gestión térmica.

Especificaciones técnicas

• Marca: General Electric (GE)
• Número de modelo: IS200SRTDH2A
• Acrónimo funcional: SRTD
• Tipo de producto: Placa de terminales RTD compacta para riel DIN
• Serie de control: Sistema Mark VI / Mark VIe
• Versión de ensamblaje: Arquitectura de ensamblaje normal del Grupo 2 con una revisión funcional con clasificación A
• Número de canales: 8 entradas de sensor RTD independientes
• Rango de voltaje de medición: Rango de funcionamiento de 0.3532 a 4.054 V CC
• Respuesta de frecuencia: Admite un muestreo analógico en modo rápido de hasta 25 Hz sincronizado con las frecuencias del sistema de energía
• Sensibilidad: Seguimiento de temperatura de alta resolución en tendidos de sensores de larga distancia
• Linealidad: Algoritmo de linealización digital avanzado compatible con 15 tipos de sensores RTD distintos y estándar de la industria
• Resolución: Conversión de seguimiento de hardware analógico a digital (A/D) de alta velocidad de precisión a bordo
• Resistencia ambiental: El recubrimiento de conformación industrial completo protege los circuitos de montaje en superficie del polvo y la humedad corrosiva
• Inmunidad al ruido: Las redes de filtros a bordo bloquean la interferencia de campos electromagnéticos de alta frecuencia y el ruido de la señal
• Campo de terminales: Dos regletas de terminales estilo europeo con un total de 36 terminales (los terminales 25 a 34 quedan sin asignar)
• Salida de excitación: Fuente de CC de 10 mA multiplexada e intermitente (configurable como conectada a tierra o no conectada a tierra)
• Peso de envío: 0.66 lbs (0.30 kg) peso neto

Guía de instalación y puesta a tierra

• Monte la placa SRTD y su aislante de plástico correspondiente en el soporte de chapa para una fijación segura al riel DIN
• Alternativamente, atornille el conjunto de soporte integrado directamente en una configuración de gabinete de panel trasero plano
• Conecte los ocho sensores de campo en los terminales de caja estilo Euro utilizando pares trenzados blindados de 18 AWG
• Conecte los blindajes de los cables de campo a un conjunto de soporte externo suministrado por GE o el usuario final
• Conecte firmemente la línea del tornillo de tierra del chasis (SCOM) a través de los orificios de montaje dedicados E1 y E2 para evitar desplazamientos

Capacidades de diagnóstico avanzadas

• Chip de identificación a bordo: Un chip de identificación integrado transmite automáticamente los datos del hardware de la placa al procesador de E/S central
• Modos de escaneo dinámico: El modo normal escanea cada canal 4 veces por segundo; el modo rápido aumenta el seguimiento a 25 muestras por segundo
• Comprobaciones de integridad del bucle: El controlador rastrea circuitos abiertos, sensores en cortocircuito y variaciones de voltaje fuera de límites en el rango de 0.3532-4.054 V
• Separación de fallas a tierra: La conexión a tierra de excitación configurable aísla las fallas del campo de los sensores externos del rack de control central

Equipo adecuado y escenarios de aplicación

• Compatibilidad de hardware principal: Se conecta directamente a paquetes de E/S PRTD (proporcionales) o VRTD (voltaje) a través de un mazo de cables de 37 pines CC
• Arquitectura del sistema: Admite topologías industriales simplex que utilizan enlaces de comunicación Ethernet de alta velocidad al controlador
Monitoreo de turbinas: Rastrea las temperaturas de los cojinetes, la propagación de los gases de escape y las cargas térmicas del devanado del estator en turbinas de vapor o gas
• Ubicaciones de campo remotas: Admite la ubicación de sensores de campo hasta 300 metros (984 pies) de distancia con un límite de resistencia de bucle de 15 ohmios

Análisis de Global PLC Spare HUB

El IS200SRTDH2A proporciona una excelente integridad de la señal analógica a larga distancia. Al aprovechar una corriente de excitación intermitente y multiplexada de 10 mA en lugar de un suministro continuo, los ingenieros de GE eliminaron eficazmente los errores de auto calentamiento en los elementos RTD de campo. La matriz de doble fila de veinticuatro diodos de supresión proporciona una protección robusta contra sobretensiones, absorbiendo los transitorios de campo antes de que puedan degradar los convertidores analógico-digitales PRTD. Para plataformas de turbinas con alta vibración, el revestimiento de conformación y la sujeción segura de Euro-block ofrecen una resistencia fiable a la oxidación de las pistas y al aflojamiento armónico.

Logística, garantía y certificaciones

• Cobertura de la garantía: Protegido por una garantía integral de reemplazo industrial de 12 meses
• Envío global: Envío exprés rápido a través de las redes de DHL, FedEx y UPS
• Ventana de manipulación: Los pedidos estándar se empaquetan de forma segura y se envían desde el stock en un plazo de 24 a 48 horas
• Contenido del paquete: Se envía en una bolsa protectora ESD antiestática individual sellada de fábrica con documentación de referencia
• Cumplimiento de las normas: Fabricado bajo estrictas directrices de calidad, aprobado por CE y listado por UL para gabinetes de control críticos

Guía de compra

• Confirme que su aplicación requiere hardware del Grupo 2, como lo denota el segmento 'H2' en el número de pieza IS200SRTDH2A
• Asegúrese de que su controlador maestro esté ejecutando una lógica simplex estándar, ya que esta tarjeta compacta no admite entradas redundantes triples TMR
• Verifique que su cableado de campo coincida con el límite máximo de resistencia de ida y vuelta de 15 ohmios para mantener la precisión de temperatura nominal

Preguntas frecuentes (FAQ)

¿Cuál es el propósito de dejar los terminales 25 a 34 sin asignar?

Esos terminales están reservados como puntos muertos y sin conexión para mantener la distancia de seguridad y la separación entre los bucles de sensores activos.

¿Cómo identifica el sistema que la placa de terminales correcta está conectada al paquete de E/S?

El chip de identificación integrado almacena datos de serie y modelo, que el paquete PRTD interroga automáticamente a través del conector DC-37 al arrancar el sistema.

¿Puede esta placa funcionar con configuraciones RTD de 2 o 4 hilos?

La placa está optimizada de fábrica para pares trenzados blindados, lo que hace que las configuraciones RTD de 3 hilos sean estándar para la compensación de la resistencia de línea.

¿Qué sucede si la distancia a mi sensor de turbina supera los 300 metros?

Exceder los 300 metros puede hacer que la resistencia total del cable bidireccional supere el umbral de 15 ohmios, lo que lleva a la atenuación de la señal y a linealizaciones de temperatura incorrectas.

¿Por qué la placa presenta una matriz personalizada de veinticuatro diodos?

Las dos filas de doce diodos actúan como abrazaderas de entrada para suprimir los picos de ruido transitorios y preservar la linealidad analógica durante los bucles de escaneo en modo rápido.
