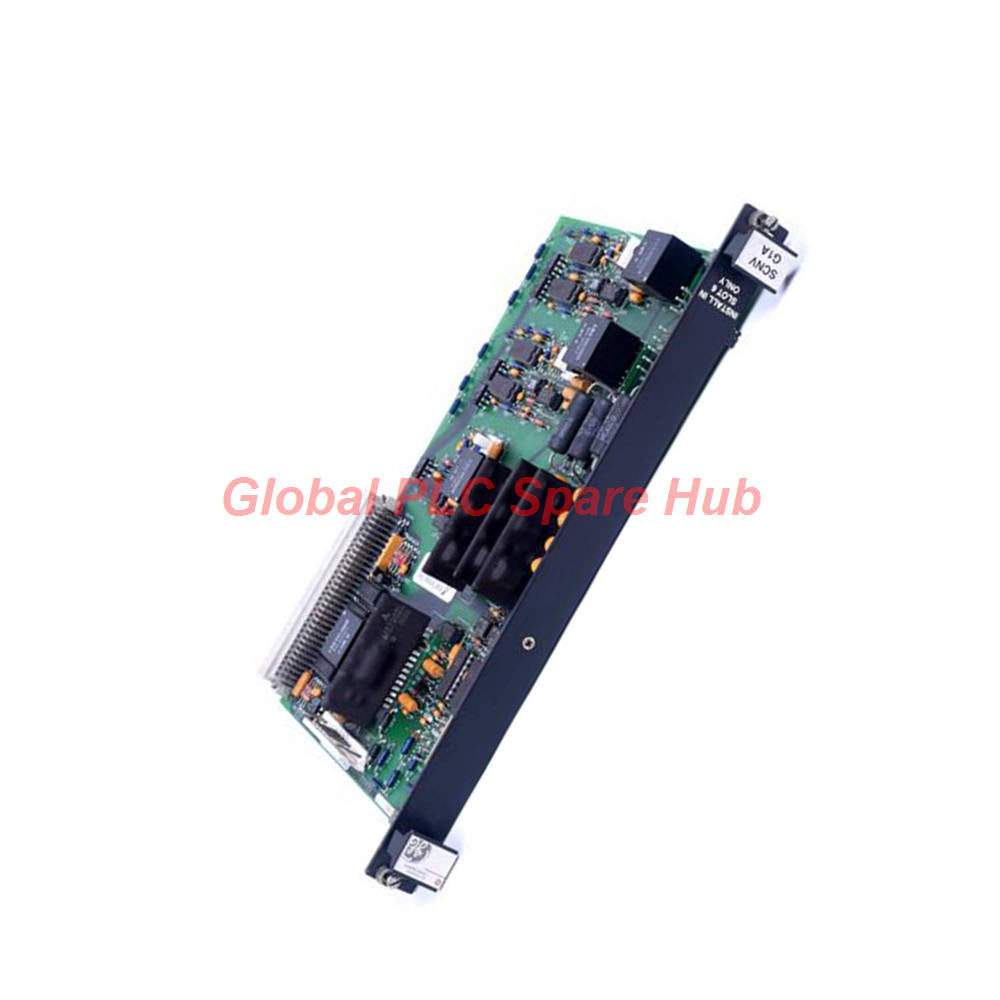

IS200SCNVG1ADC Tarjeta de interfaz del convertidor de diodos SCR de GE

Plano de Ingeniería: Interfaz de Control IS200SCNVG1ADC

La IS200SCNVG1ADC es la Tarjeta de Interfaz de Convertidor SCR-Diodo especializada dentro de las arquitecturas de accionamiento GE Mark VI e Innovation Series. Diseñada para un procesamiento de señales de compuerta y retroalimentación de alta precisión, esta tarjeta actúa como el puente crítico para configuraciones de convertidores de 6 pulsos. Permite un control sofisticado sobre los segmentos de puente de 3-SCR, asegurando un funcionamiento fiable para los accionamientos industriales en aplicaciones de turbinas de vapor, eólicas y de gas. Al aprovechar el backplane de la Serie Innovation, la IS200SCNVG1ADC mantiene una comunicación de alta velocidad con el procesador anfitrión a través de la línea de datos BRDID para el reconocimiento de módulos a nivel de sistema.

Especificaciones Técnicas de Rendimiento

• Fabricante Original (OEM): General Electric (GE)
• Serie del Módulo: Innovation Series / Mark VI Speedtronic
• Clase de Componente: Tarjeta de Interfaz de Convertidor SCR-Diodo
• Factor de Forma: Módulo para montaje en rack, ranura #6
• Conectividad: Interfaz de backplane P1 de 128 pines; 6 conectores auxiliares enchufables.
• Circuitos Clave: 3x controladores de compuerta SCR, 3x detección de corriente de entrada, 2x retroalimentación de voltaje línea-a-línea, 1x retroalimentación de voltaje de enlace de CC, 1x controlador de compuerta IGBT de frenado dinámico con retroalimentación VCE.
• Identificación: Dispositivo de memoria de solo adición de 1024 bits para seguimiento de revisión/ID.
• Peso: 10 oz
• Instalación: Interfaz directa con J15 de la tarjeta CABP.

Diagnóstico y Fiabilidad Operacional

La IS200SCNVG1ADC está diseñada para una fiabilidad industrial de alta tensión. Si bien la tarjeta se construye intencionadamente sin hardware ajustable por el usuario (como fusibles o LED) para mantener la integridad de la calibración de fábrica, proporciona telemetría crítica a través de sus circuitos de retroalimentación. Los usuarios pueden monitorear el estado operativo a través del software del sistema de control en lugar de la manipulación física de la tarjeta. Nota: Los cuatro puntos de prueba a bordo están estrictamente reservados para el desarrollo del OEM y la calibración de fábrica; no acceda a ellos debido a los riesgos de exposición a alta tensión.

Ámbito de Aplicación

• Sistemas de Accionamiento: Compatible con convertidores de la serie Innovation de 1000A y 1800A.
• Infraestructura Energética: Conversión de energía eólica y gestión de accionamientos de turbinas de vapor/gas.
• Soporte de Arquitectura: Facilita configuraciones de 6 pulsos, 3-SCR por tarjeta dentro de bucles de accionamiento redundantes.

La Visión de Global PLC Spare HUB

Desde una perspectiva de ingeniería, la IS200SCNVG1ADC es la columna vertebral de la secuencia de disparo del puente SCR. Al solucionar problemas, recomendamos priorizar la inspección de los pines del backplane P1. Debido a que esta tarjeta carece de indicadores físicos, los tiempos de espera de comunicación de E/S en la Caja de Herramientas del Sistema de Control Mark VI suelen ser el primer signo de un fallo de enlace entre la interfaz CABP y la IS200SCNVG1ADC. Asegúrese de que los cables de interfaz a las derivaciones de corriente estén blindados correctamente para evitar errores de disparo de compuerta inducidos por EMI.

Logística y Garantía de Calidad

• Garantía de Calidad: Cada unidad IS200SCNVG1ADC incluye una garantía de calidad completa de 12 meses.
• Logística Global: Realizamos envíos a todo el mundo utilizando transportistas premium: FedEx, UPS y DHL.
• Velocidad de Envío: Los pedidos se despachan en un plazo de 24 a 48 horas para minimizar su tiempo de inactividad.

Preguntas Frecuentes de Expertos

¿Puede la IS200SCNVG1ADC controlar configuraciones SCR en paralelo?
No, esta tarjeta está diseñada para configuraciones de 6 pulsos de 3-SCR y no soporta el control de SCR en paralelo desde una sola unidad.

¿Cuál es el propósito del conector de backplane P1 de 128 pines?
El conector P1 sirve como el bus principal de comunicación y alimentación, permitiendo que la tarjeta reciba alimentación de Vcc e intercambie datos a través de la línea de datos BRDID para la identificación del sistema.

¿Cómo resuelvo un error de desajuste de configuración relacionado con esta tarjeta?
Asegúrese de que el módulo esté completamente asentado en la ranura #6 y que el conector P1 esté limpio. Si el controlador aún no reconoce la tarjeta, la memoria de solo adición a bordo puede estar defectuosa o la línea de comunicación del backplane está interrumpida.

¿Es seguro medir voltajes en los cuatro puntos de prueba a bordo?
Estrictamente no. Estos puntos de prueba transportan voltajes peligrosos y están diseñados únicamente para procedimientos especializados de desarrollo y pruebas de fábrica.

¿Cuál es la mejor manera de prevenir fallos del controlador de compuerta en este módulo?
Asegure un flujo de aire adecuado dentro del rack Innovation y mantenga el entorno del accionamiento libre de polvo conductor. Además, verifique que la retroalimentación de voltaje del enlace de CC esté dentro de los límites operativos para evitar la sobrecarga del IGBT.

Guía de Selección e Instalación

• Verificar Revisión: Siempre compare la revisión física de la tarjeta con los requisitos de software actuales de su sistema.
• Asentar Correctamente: Utilice los rieles guía del rack Innovation para asegurar que el conector P1 se acople perfectamente sin desalineación de pines.
• Seguridad Primero: Dado que esta tarjeta carece de componentes ajustables, no intente puentear ni modificar los circuitos; si la tarjeta no responde a los comandos lógicos, priorice una unidad de reemplazo.
