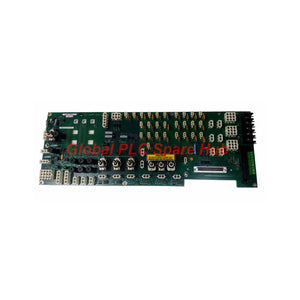

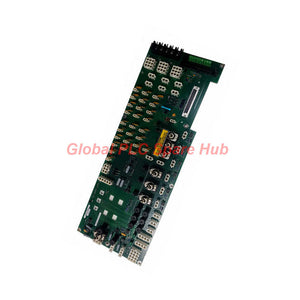

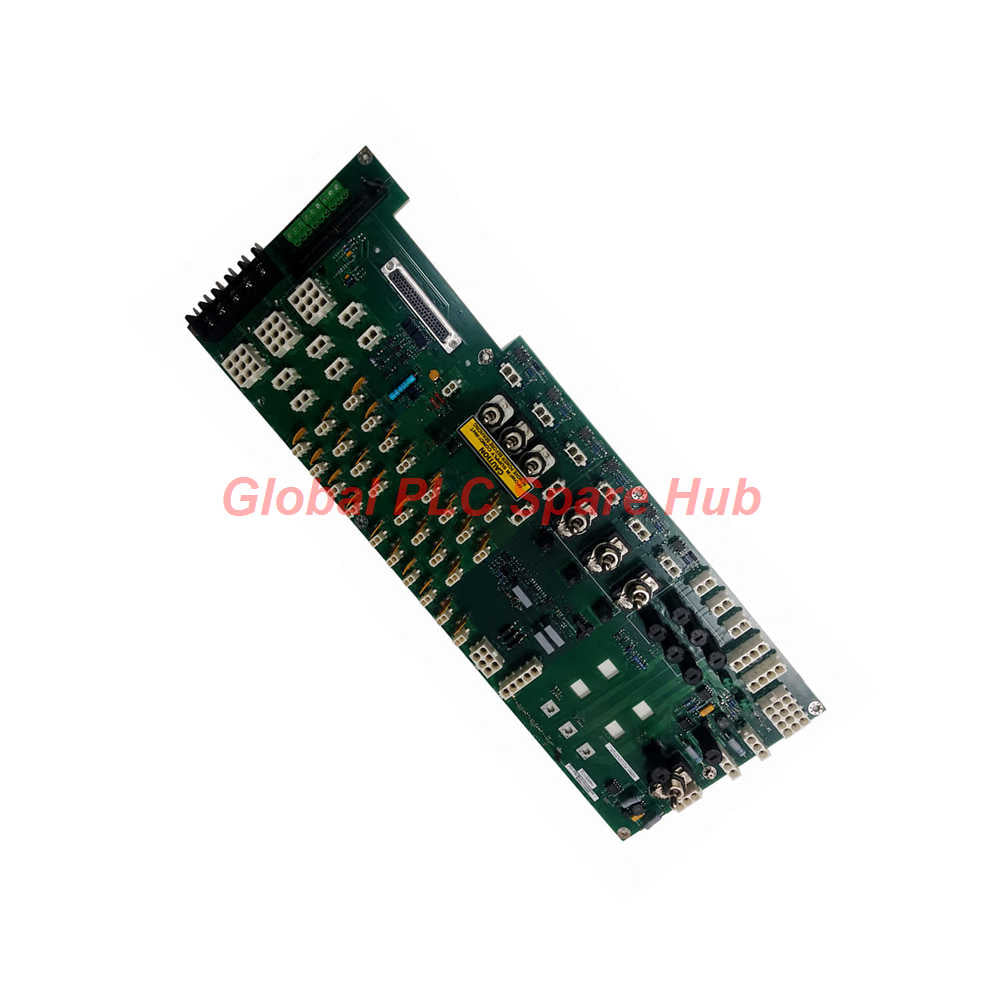

Módulo de distribución de energía IS200JPDCG1ACB GE Mark VI Speedtronic Nuevo

Descripción general del producto

El General Electric IS200JPDCG1ACB funciona como un módulo de distribución de energía de alta densidad dentro de los sistemas de control de turbinas Speedtronic Mark VI y Mark VIe. Diseñado en la planta de producción de GE en Salem, Virginia, este componente consolida múltiples entradas de generación de energía heredadas en un único plano de distribución cohesivo. Suministra energía de funcionamiento crítica de 125 V CC, 115/230 V CA y 28 V CC a los bastidores de control posteriores, tarjetas de procesador y dispositivos de campo en aplicaciones de turbinas de gas, vapor y viento.

Especificaciones técnicas

• Marca: General Electric (GE)
• Número de modelo: IS200JPDCG1ACB
• Acrónimo funcional: JPDC
• Tipo de producto: Tarjeta de distribución de energía
• Serie de control: Mark VI / Mark VIe Speedtronic
• Configuración de revisión: 1 revisión total (revisión funcional con clasificación A, tipo de ensamblaje normal)
• Estilo de revestimiento: Revestimiento normal de PCB del grupo uno
• Rango de medición: Monitoreo de triple voltaje (circuitos nominales de 28 V CC, 125 V CC y 115/230 V CA)
• Respuesta de frecuencia: Seguimiento continuo de la ondulación de CC y sincronización de la frecuencia de línea de CA de 50/60 Hz
• Sensibilidad: Monitoreo de fugas de falla a tierra de alta resolución hasta umbrales de miliamperios fraccionales
• Linealidad: Relaciones de escala simétricas en las redes de atenuación de retroalimentación en todas las capas de voltaje
• Resolución: Escalado analógico de precisión a través de redes de resistencias de hardware calibradas
• Rango de temperatura de funcionamiento: 0 a 60 °C (32 a 140 °F)
• Resistencia ambiental: Diseñado para compartimentos de turbinas con alta vibración mediante montaje en panel trasero
• Inmunidad al ruido: Varistores integrados y redes de capacitores de paso bajo suprimen los picos transitorios de la línea
• Hardware integrado: 2 LED, 20 fusibles, 1 conector de cinta macho, 7 interruptores de palanca y 52 conectores enchufables (de 2 a 12 posiciones)
• Dimensiones de la placa: 6.75 pulg. x 19.0 pulg.
• Tamaño del módulo: 7.0 pulg. x 20.4 pulg. x 3 pulg.

Disposición física y estratificación de voltaje

• La estructura de la placa utiliza montaje vertical sobre una placa base de acero rígido para gestionar la tensión mecánica física
• Los ingenieros separaron las trazas de voltaje en una estricta jerarquía de arriba a abajo para evitar fugas entre fases
• Circuitos de baja tensión de 28 V CC: Ubicados en los márgenes superior e izquierdo para el aislamiento de la lógica de control
• Circuitos de tensión media de 125 V CC: Distribuidos en el centro y los campos derechos para las interfaces de respaldo de batería
• Circuitos de alta tensión de 115/230 V CA: Fijados en el margen inferior cerca del conector de entrada JAC montado en la parte inferior

Pautas de instalación y puesta en marcha

• Monte el módulo verticalmente en el subpanel utilizando los cuatro separadores de tornillo de esquina integrados
• Verifique la etiqueta de advertencia de 30 segundos antes de volver a energizar los siete interruptores de palanca durante los bucles de instalación
• Interconecte los diagnósticos externos dirigiendo el cable plano de campo de 50 pines directamente al conector P2
• Asegúrese de que el componente vertical en el recorte inferior derecho encaje firmemente con su conector hembra multipin
• Si utiliza un paquete de E/S PPDA opcional, fíjelo a los pernos de la base utilizando los soportes angulares especificados

Capacidades de diagnóstico avanzadas

• Atenuación de falla a tierra (FDBK_A2): Monitorea el diferencial de bus de CC negativo a tierra a una escala de -3.33 %
• Seguimiento de línea multiplexado (FDBK_A3 y FDBK_A4): Agrega flujos de retroalimentación duales de J1S-T y J7A-C
• Monitoreo de línea de CA (FDBK_A5): Muestrea el voltaje de entrada de CA atenuado en vivo con un factor de escala preciso de 1.885 %
• Diagnóstico de bucle de batería (FDBK_B1): Consolida la telemetría concurrente para Batería 1, Batería 2, JAC1 y JAC2
• El paquete de E/S PPDA ejecuta la desmultiplexación en vivo en los canales A3, A4 y B1 para señalar fallas de línea en tiempo real

Equipos y escenarios de aplicación adecuados

• Infraestructura central: Paneles de control de turbinas Speedtronic GE Mark VI y Mark VIe
• Sistemas de generación de energía: Turbinas de gas de utilidad, turbinas de vapor de alta resistencia y subestaciones eólicas de energía alternativa a escala de utilidad
• Integración de subsistemas: Controles de gobernador industriales de alta resistencia, equilibrio del bus de distribución principal y acoplamiento de energía de E/S remotas

Visión de Global PLC Spare HUB

El IS200JPDCG1ACB es una ejecución magistral de enrutamiento de seguridad pasiva. Al estratificar las rutas de 28VDC, 125VDC y 230VAC progresivamente por la cara de la placa, los ingenieros de GE minimizan el riesgo de arco eléctrico catastrófico o diafonía de ruido inductivo entre los buses lógicos y de alimentación. La dependencia del paquete de E/S PPDA para la desmultiplexación a nivel de hardware de las líneas FDBK permite una profunda visión de diagnóstico a través de un único arnés de cable plano. Esto reduce las huellas de terminales físicas al tiempo que mantiene la visibilidad completa de la secuencia de eventos para las fallas de distribución de energía.

Logística, Garantía y Certificaciones

• Período de garantía: Incluye una garantía integral de rendimiento industrial de 12 meses
• Transportistas de envío: Carga internacional exprés a través de DHL, FedEx y UPS
• Ventana de procesamiento: Los pedidos se verifican y se envían dentro de las 24 a 48 horas posteriores a la asignación de inventario
• Contenido del paquete del producto: Contiene el módulo de ensamblaje certificado de fábrica encerrado en un embalaje ESD con protección estática
• Estándares de cumplimiento: Fabricado bajo estrictas directrices ISO, listado UL y compatible con CE para entornos peligrosos

Guía de adquisición

• Haga coincidir su sufijo de revisión funcional exacto; la revisión "B" indica una optimización de componentes específica sobre el diseño "A" anterior
• Calcule las necesidades totales de amperaje del fusible antes de la puesta en marcha para asegurarse de que los 20 fusibles a bordo coincidan con su carga de campo actual
• Confirme la holgura vertical del gabinete para acomodar el perfil físico especializado de 20.4 pulgadas de la base del módulo

Preguntas frecuentes (FAQ)

¿Por qué el canal de retroalimentación FDBK_A2 representa un valor porcentual negativo?

La señal FDBK_A2 rastrea la diferencia atenuada entre el bus de CC negativo y la tierra física para aislar los puntos de fuga a tierra en el bucle de batería flotante.

¿Las rutas de retroalimentación multiplexadas integradas requieren hardware de procesamiento dedicado?

Sí, los canales FDBK_A3, FDBK_A4 y FDBK_B1 deben enrutarse a través de un paquete de E/S PPDA conectado al conector JA1 para desmultiplexar correctamente las señales sin procesar.

¿Cuál es la importancia técnica de la etiqueta de advertencia de 30 segundos en los interruptores de palanca?

El retraso permite que los grandes condensadores integrados y los circuitos de filtrado posteriores se descarguen por completo antes de que se pueda realizar una reenergización segura.

¿En qué se diferencia físicamente este módulo de la tarjeta principal IS200JPDCG1 base?

El IS200JPDCG1ACB incluye una modificación funcional singular con clasificación A y revisiones de hardware específicas que mejoran la durabilidad estructural sobre la placa prototipo base.

¿Qué paso operativo evita la falla del circuito derivado en los 52 conectores enchufables?

Los ingenieros deben cotejar las configuraciones de la regleta de terminales y las clasificaciones de los fusibles con el esquema de cableado de ingeniería antes de aplicar los bucles de alimentación global.
