IS200ISBEH1ABB General Electric Nodo extensor ISBus de Speedtronic

Descripción general del producto

La IS200ISBEH1ABB es una interfaz de comunicación síncrona de alta velocidad diseñada por General Electric. Esta placa de circuito impreso especializada funciona como un nodo extensor de ISBus dedicado dentro de las legendarias arquitecturas de control de excitación Mark VI Speedtronic y EX2100. Establece un puente de datos determinista en tiempo real entre los backplanes de control locales y los procesadores de sistema de nivel superior.

Como evolución de última generación de la línea Speedtronic, la IS200ISBEH1ABB presenta un índice de revisión funcional de 1 con un estándar de construcción de grado "A". Maneja aislamiento de datos de alta velocidad, terminación de línea y enrutamiento de señales multicanal. Esto ayuda a los operadores de planta a mantener una alta disponibilidad del sistema en grandes bucles de control de turbinas de gas y vapor industriales.

Especificaciones técnicas

• Marca: General Electric (GE) Power Systems
• Designación del modelo: IS200ISBEH1ABB
• Serie del producto: Mark VI Speedtronic / Sistema EX2100
• Acrónimo funcional: ISBE (ISBus Extender Board)
• País de fabricación: Estados Unidos de América (EE. UU.)
• Arquitectura de recubrimiento: Recubrimiento conformado de película delgada de grado industrial (designado por el token "H" del número de pieza)
• Integración en chasis: Diseñado para perfiles de montaje en riel DIN estándar de servicio pesado
• Densidad de interfaz física: Seis puntos de entrada/salida especializados distribuidos en los límites opuestos de la PCB
• Compatibilidad con medios de fibra óptica: Conectores físicos tipo ST que admiten fibra de sílice recubierta (HCS) o fibra de vidrio industrial
• Documentación de instrucción principal: Guía del manual de ingeniería GEH-6416

Equipos objetivo e infraestructura de aplicación

La IS200ISBEH1ABB se conecta directamente con los conjuntos de control de turbinas. Se ancla en las interfaces de conexión J11A o J12A que se encuentran en la placa backplane del conjunto de control CAPB. Este enrutamiento estructural une las líneas del backplane local directamente con los nodos de procesamiento ACL_ avanzados. La placa proporciona enlaces de temporización de comunicación críticos dentro de las instalaciones de generación de energía de servicio pesado, los conjuntos de accionamiento principales y las líneas de producción de energía térmica automatizadas.

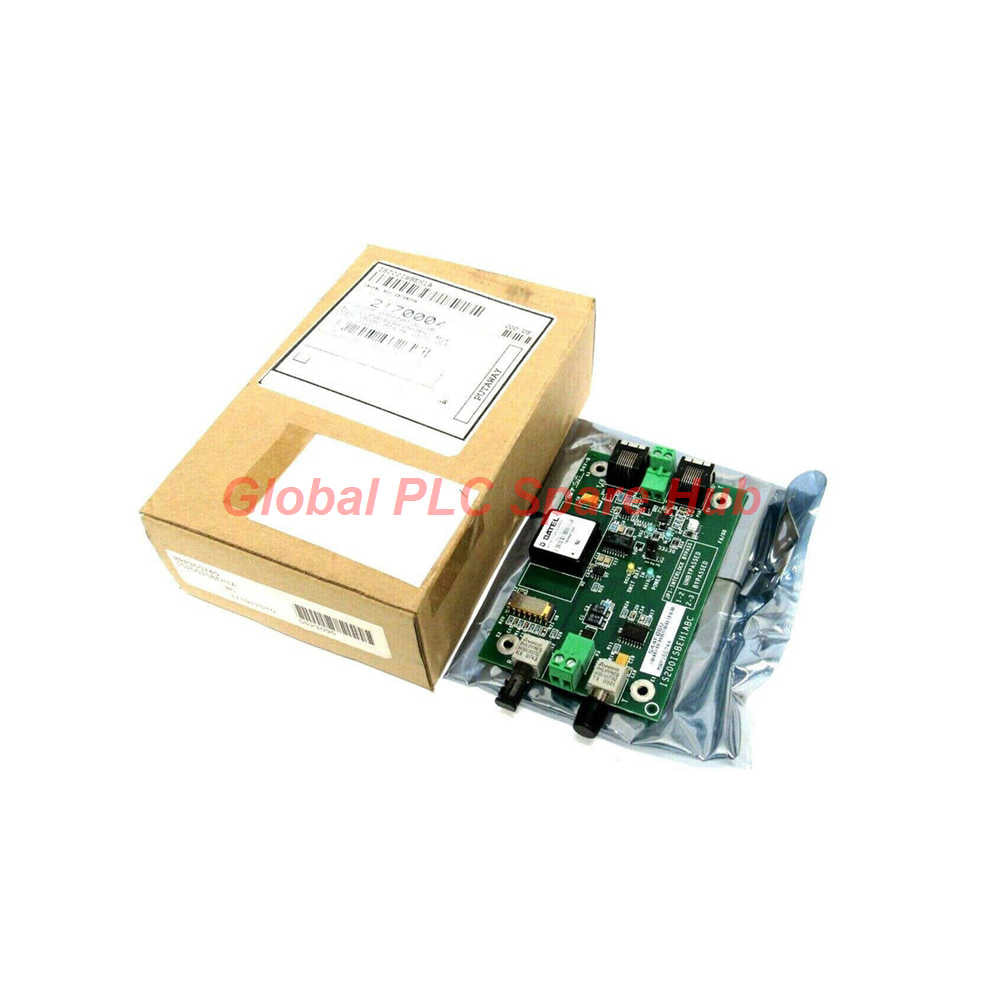

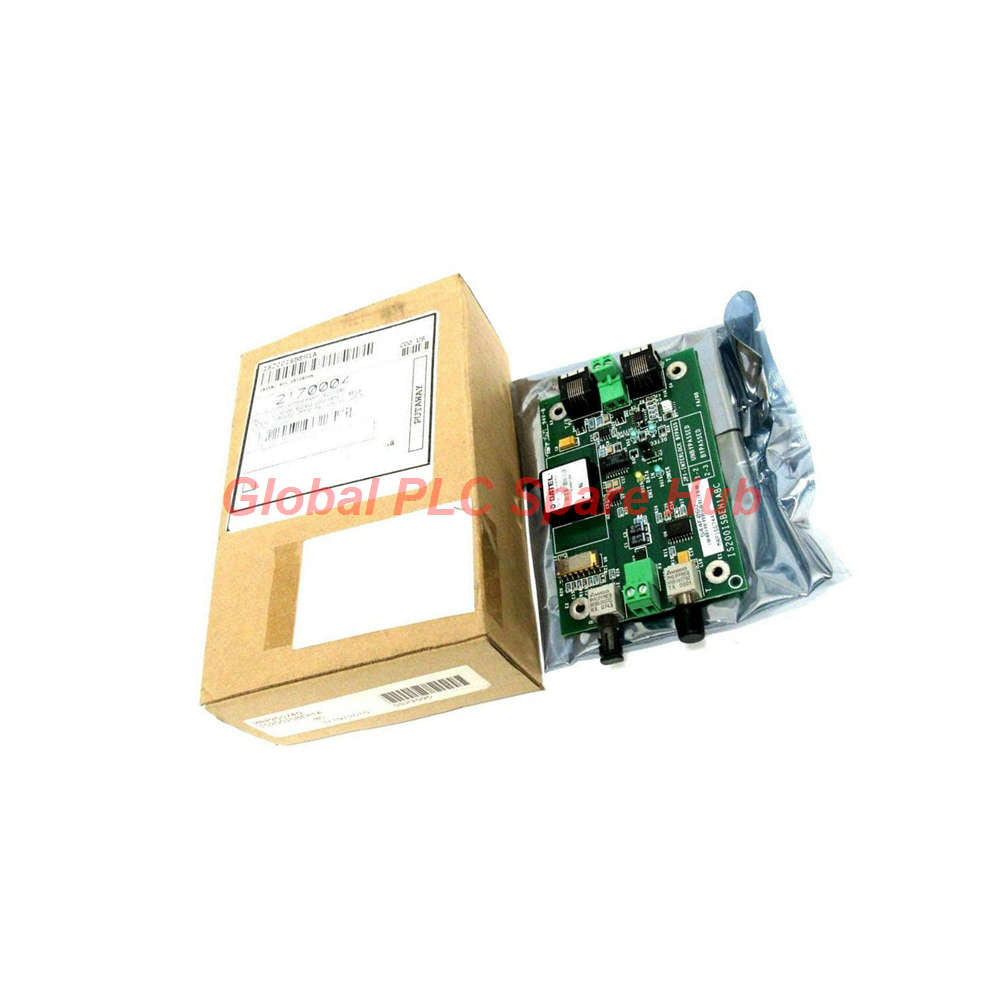

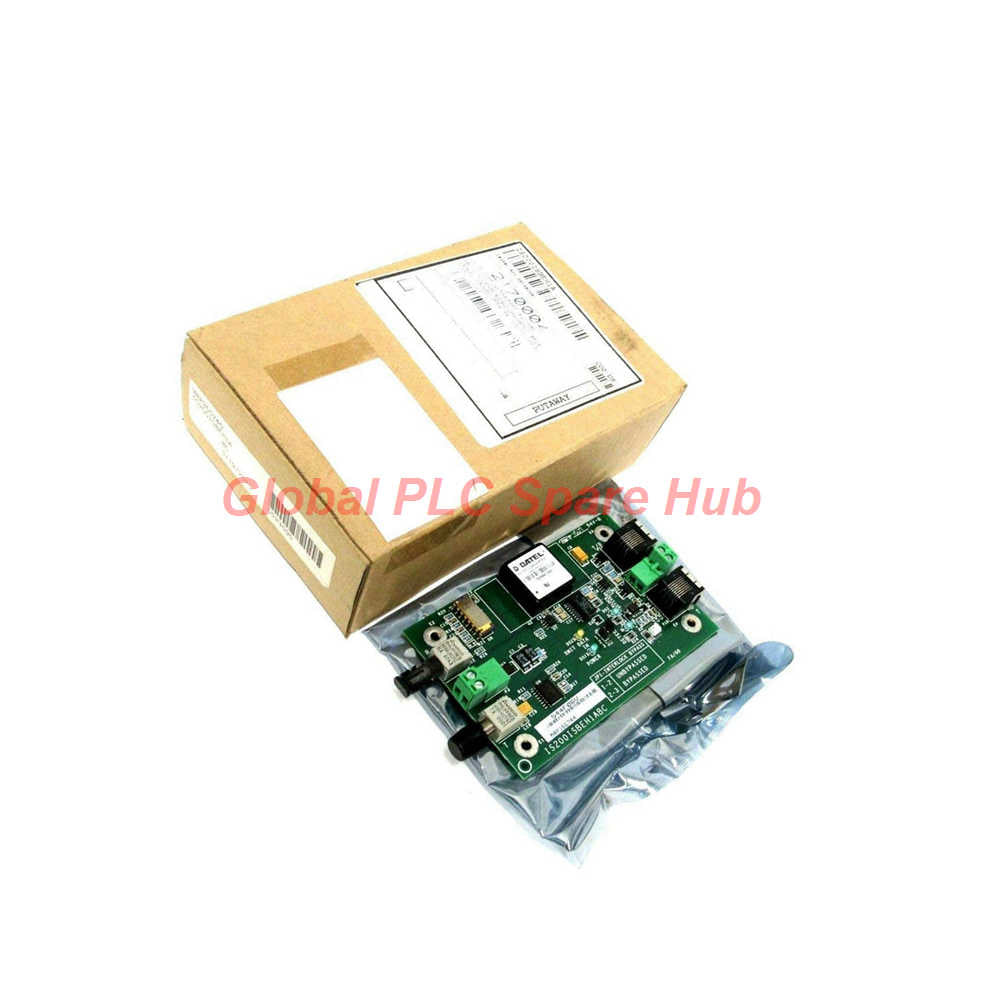

Componentes de hardware y diseño del transceptor óptico

La huella física presenta un diseño compacto diseñado para un seguimiento estable de la comunicación de borde a borde. Un borde de la PCB alberga dos conectores eléctricos de servicio pesado, mientras que el lado opuesto integra dos puertos de fibra óptica de alta eficiencia. El centro de la placa contiene circuitos integrados, resistencias de alta calidad, condensadores de desacoplamiento y diodos de estado sólido de diagnóstico.

Un solo interruptor de puente personalizable a bordo permite a los ingenieros de campo seleccionar instantáneamente entre los modos activo y omitido. El recubrimiento conformado ultrafino cubre toda la superficie de la placa, protegiendo las pistas de partículas en el aire, humedad y corrosión química sin agregar masa térmica.

Matriz de diagnóstico y monitoreo LED en tiempo real

La IS200ISBEH1ABB incorpora una matriz de estado a bordo compuesta por cuatro indicadores LED distintos. Estas luces de estado sólido permiten a los técnicos de mantenimiento inspeccionar los parámetros operativos instantáneamente sin usar cables de prueba intrusivos:

• DS1 (Estado de alimentación): Se ilumina en verde en condiciones normativas para verificar que hay una fuente de alimentación de 24 V CC estable presente.
• DS2 (Estado de transmisión): Se ilumina en amarillo cuando el transceptor XMIT DATA IN está procesando flujos de datos activos.
• DS3 (Estado de interbloqueo): Se ilumina en verde para indicar el estado INTERLOCK ACTIVE, identificando una caída de energía al relé de derivación.
• DS4 (Estado de recepción de datos): Se ilumina en verde para confirmar que los datos ópticos correctos e incorruptos están llegando al receptor óptico.

Logística global, cumplimiento y política de garantía

• Ubicación del inventario: Totalmente mantenido en stock y listo para procesamiento logístico global inmediato
• Transportistas exprés: Entrega de carga premium en todo el mundo a través de FedEx, UPS y DHL Express
• Velocidad de procesamiento: Envío seguro desde el almacén dentro de las 24 a 48 horas posteriores a la verificación del pedido
• Términos de la garantía: Cubierto por una garantía integral de 12 meses de funcionamiento estructural y funcional
• Embalaje de seguridad: Se envía en bolsas antiestáticas personalizadas rodeadas de capas de espuma protectora industrial que absorben los impactos

Análisis de Global PLC Spare HUB

La IS200ISBEH1ABB es un enlace de ingeniería crítico dentro del ecosistema de control de turbinas de GE. Convierte entradas ópticas en señales eléctricas, las reconfigura y las transmite como salidas ópticas con una latencia casi nula. Al eliminar los puntos de prueba tradicionales y los fusibles propensos a fallas, GE maximizó la confiabilidad en la capa física. Debido a que es altamente compatible con la plataforma HMI CIMPLICITY basada en Windows, los técnicos pueden reemplazar o reinicializar la pila HMI sin interrumpir los bucles de control en segundo plano ejecutados por esta placa extensora.

Preguntas frecuentes

¿Qué problema específico resuelve el recubrimiento conformado en este módulo?

La delgada capa conformada protege las trazas de paso estrecho de la conducción de humedad y polvo metálico. Esto evita la atenuación repentina de la señal o cortocircuitos localizados en entornos de centrales eléctricas húmedos.

¿Se puede intercambiar esta placa en caliente mientras la turbina está funcionando a plena carga?

No, desconectar este módulo rompe el enlace ISBus de alta velocidad, lo que provocará la caída del seguimiento crítico del backplane y probablemente desencadenará un disparo inmediato de la turbina.

¿Qué significa un indicador DS4 oscuro cuando la luz de encendido DS1 está verde brillante?

Un LED DS4 oscuro significa que la placa tiene energía pero no está recibiendo datos ópticos válidos. Verifique las líneas de fibra en busca de dobleces pronunciados o conectores ST sucios.

¿Cómo afecta la posición del jumper a bordo la topología del sistema durante un reemplazo?

El jumper configura la lógica del relé de derivación local. Debe hacer coincidir las posiciones de los jumpers en la placa antigua exactamente para que el backplane lea correctamente los parámetros del nodo.

¿Se requieren convertidores ópticos externos separados para enrutar esta placa a un procesador ACL_?

No, la placa cuenta con transceptores ópticos integrados que se conectan directamente a cables de fibra HCS o de vidrio estándar sin hardware de conversión externo.

Guía de Adquisición y Selección

Al solicitar una placa de reemplazo, haga coincidir el código alfanumérico completo IS200ISBEH1ABB. El sufijo "BB" indica cambios menores en los componentes que aseguran una correcta sincronización de la temporización dentro de los complejos bucles Speedtronic. El uso de una placa con revisiones de sufijos no coincidentes puede causar fallas intermitentes de temporización de comunicación en la red ISBus compartida. Siempre guarde los módulos de respaldo en embalajes antiestáticos hasta la instalación para evitar daños por descarga electrostática en los transceptores.
