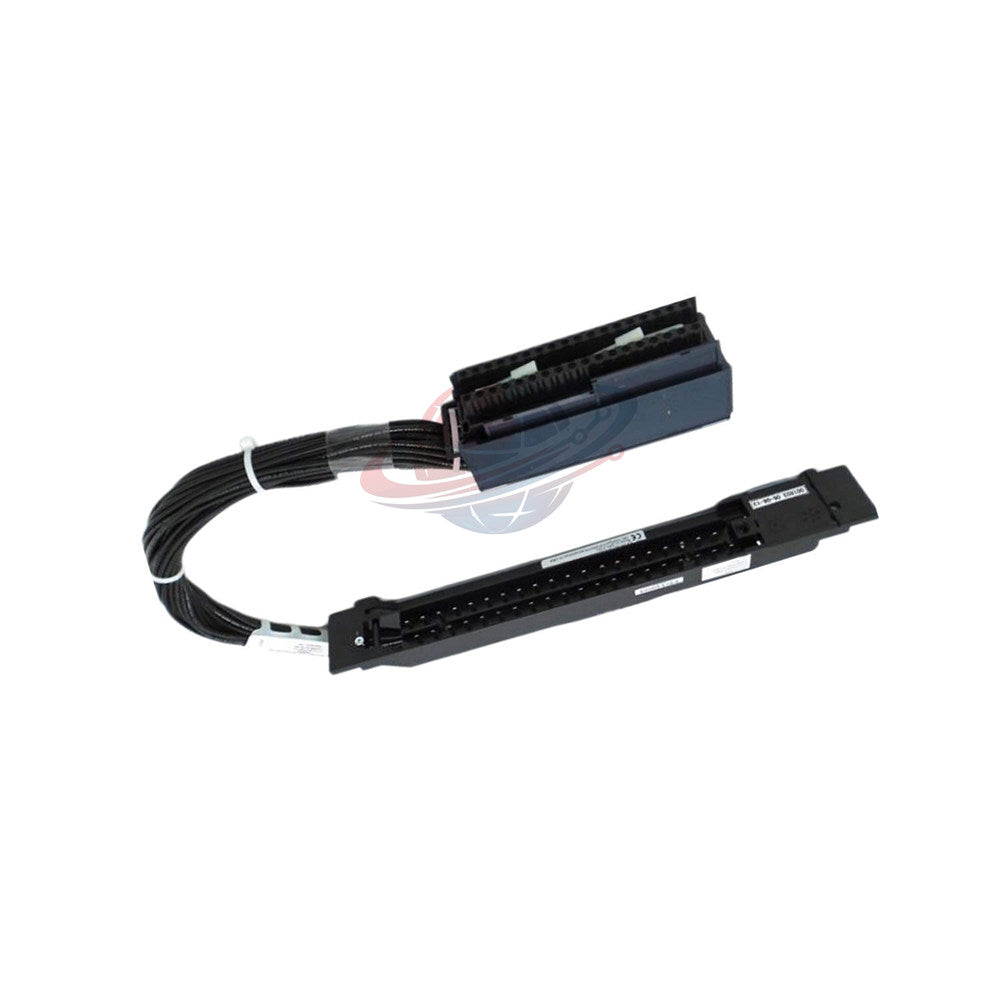

IC695CRH003 Conjunto de arnés GE Fanuc RX3i PacSystems

Descripción general del producto

• El IC695CRH003 es un conjunto de cables de precisión diseñado para la migración de señales de alta densidad dentro del ecosistema RX3i PacSystems.
• Este componente de interconexión crítico facilita la transición operativa entre el MDL250 de la serie 90-70 y los módulos de entrada de CA de 120 V RX3i MDL260.
• Fabricado para cumplir con el riguroso estándar VME C.1, el IC695CRH003 garantiza la integridad de la señal eléctrica para 32 puntos de entrada discretos.
• Permite la integración perfecta del cableado de campo heredado en arquitecturas de control modernas sin necesidad de recablear todo el sistema.

Especificaciones técnicas

• Marca: GE Fanuc
• Serie: RX3i PacSystem
• Modelo: IC695CRH003
• Tipo de componente: Conjunto de cables (Kit de migración de módulos)
• Hardware objetivo: 90-70 MDL250 y RX3i MDL260
• Voltaje nominal: 120 voltios CA (entrada)
• Densidad de entrada: 32 puntos (configurados como 4 grupos aislados de 8)
• Consumo lógico: 220 mA a 5 voltios CC (todas las entradas energizadas)
• Parámetros de estado apagado: 0 a 20 voltios CA; fuga máxima de 2,5 mA
• Mínimo de estado encendido: Corriente de 5 mA a voltaje nominal
• Cumplimiento de estándares: VME Standard C.1 / IEC Reactive Input Characteristics

Perspectiva de Global PLC Spare HUB

• El IC695CRH003 es un puente de hardware vital para la gestión del ciclo de vida del sistema, más que un simple cable.
• El diseño sigue una filosofía de entrada reactiva, asegurando que las características de corriente-voltaje estén finamente ajustadas a los estándares IEC para interruptores de proximidad.
• Observamos que el uso del IC695CRH003 reduce significativamente el MTTR al actualizar racks 90-70 más antiguos.
• Conserva la lógica de terminación de campo existente al tiempo que aprovecha las velocidades de backplane más rápidas de la plataforma RX3i.

Compatibilidad y aplicaciones de equipos

• Reequipamientos heredados: Interfaz directa para módulos de entrada de CA de 32 puntos IC697MDL250.
• Actualizaciones modernas: Esencial para implementar módulos IC694MDL260 en bastidores RX3i modernos.
• Monitoreo multifásico: Adecuado para aplicaciones que requieren fases de CA separadas en cuatro grupos de entrada.
• Detección de proximidad: Optimizado para sensores industriales que requieren alta inmunidad al ruido y perfiles de carga reactiva.
• Salas de control de energía: Ideal para monitoreo discreto de 120 V CA en entornos VME de alta interferencia.

Capacidades de diagnóstico y configuración

• Retroalimentación visual: Compatibilidad total con indicadores LED basados en módulos para monitoreo del estado del canal en tiempo real.
• Ajuste de software: Los tiempos del filtro de entrada son totalmente configurables a través del software Proficy Machine Edition (PME).
• Integridad del aislamiento: El aislamiento de grupo a grupo evita la interferencia eléctrica entre fases cruzadas entre los circuitos de 8 puntos.
• Monitoreo de corriente: Admite la resolución de problemas de circuitos de campo a través de umbrales de corriente de estado encendido/apagado definidos (5mA encendido / 2.5mA apagado).

Términos comerciales y logísticos

• Período de garantía: Garantía de calidad integral de 12 meses en todas las unidades IC695CRH003.
• Plazo de envío: Listo para envío dentro de 24 a 48 horas.
• Entrega exprés: Servicio global puerta a puerta proporcionado por FedEx, UPS y DHL.
• Condición: Inspeccionado profesionalmente para garantizar que el arnés cumpla con la condición de especificación de fábrica VME Standard C.1.

Guía de selección y compra

• Verificación de configuración: Asegúrese de que la configuración de su hardware RX3i coincida con la definición de entrada de 32 puntos.
• Coincidencia de voltaje: Confirme que los dispositivos de campo operan dentro del umbral de 120 V CA del IC695CRH003.
• Planificación de ranuras: Tenga en cuenta el radio de curvatura específico del cable al planificar diseños de chasis RX3i de alta densidad.
• Verificación de referencia: Verifique que las 8 entradas de un solo grupo estén referenciadas a la misma conexión de usuario común.

Preguntas frecuentes (FAQ)

• ¿Puede el IC695CRH003 manejar diferentes fases de CA simultáneamente?
• Sí, los 32 puntos de entrada están divididos en 4 grupos aislados, lo que permite que cada grupo de 8 opere en una fase de CA diferente.

• ¿Cuál es la importancia del cumplimiento del estándar VME C.1 para este arnés?
• Este estándar asegura que las características físicas y eléctricas cumplan con los requisitos de alta fiabilidad de los sistemas de backplane industriales.

• ¿Afecta el arnés el tiempo del filtro de entrada del módulo MDL260?
• El arnés mantiene la integridad de la señal, pero los tiempos de filtro específicos deben ajustarse a través del software PME para que coincidan con los requisitos de su dispositivo de campo.

• ¿Cómo verifico si el IC695CRH003 está conectado correctamente?
• Verifique los indicadores LED del módulo host; si la señal de entrada llega al módulo, el LED correspondiente se iluminará inmediatamente.

• ¿Es posible usar este arnés para aplicaciones de voltaje de CC?
• No, este conjunto y sus módulos compatibles están clasificados estrictamente para 120 V CA y siguen características de corriente reactiva específicas de CA.
