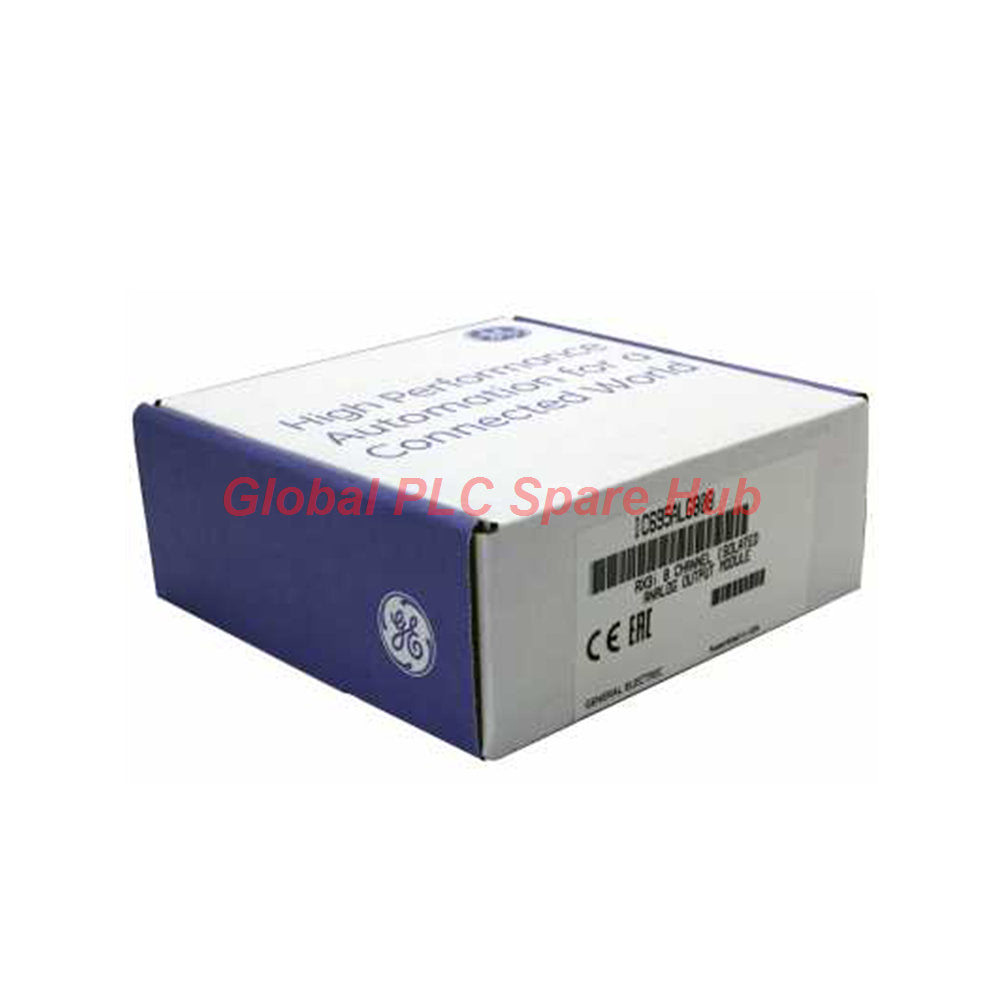

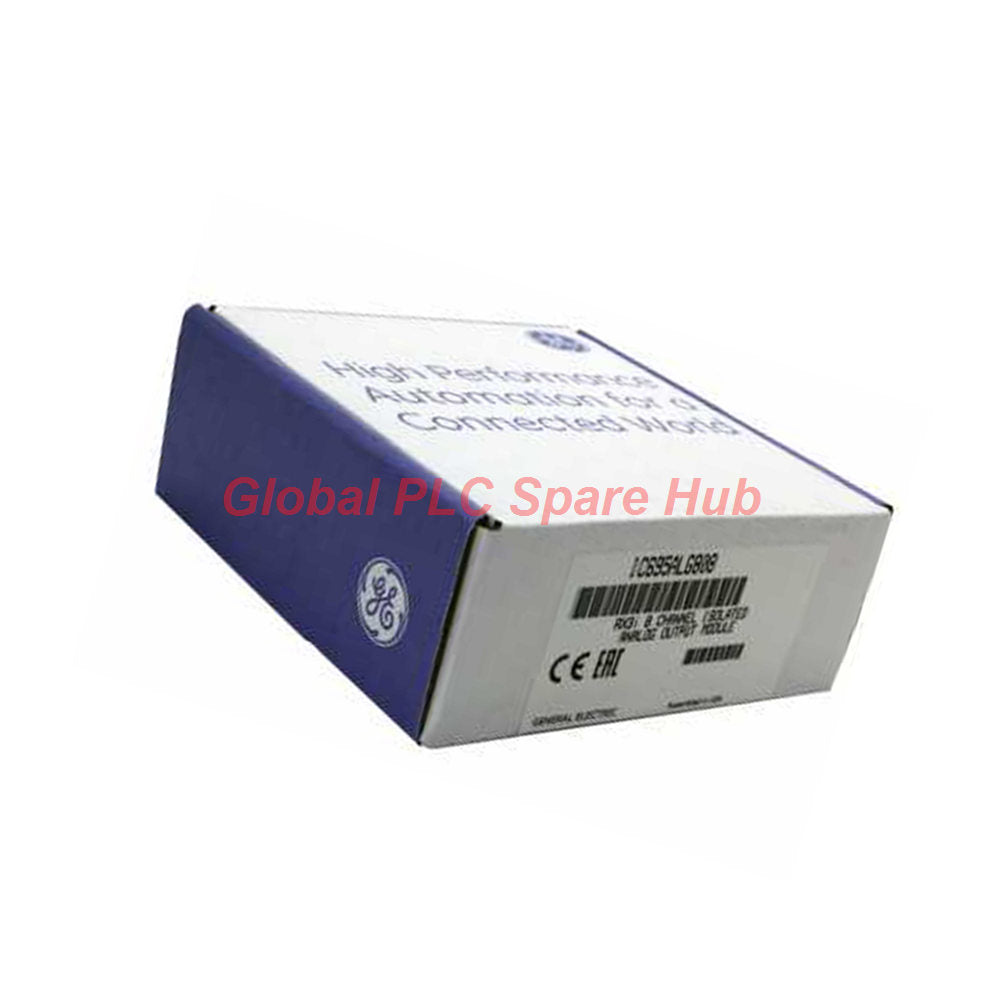

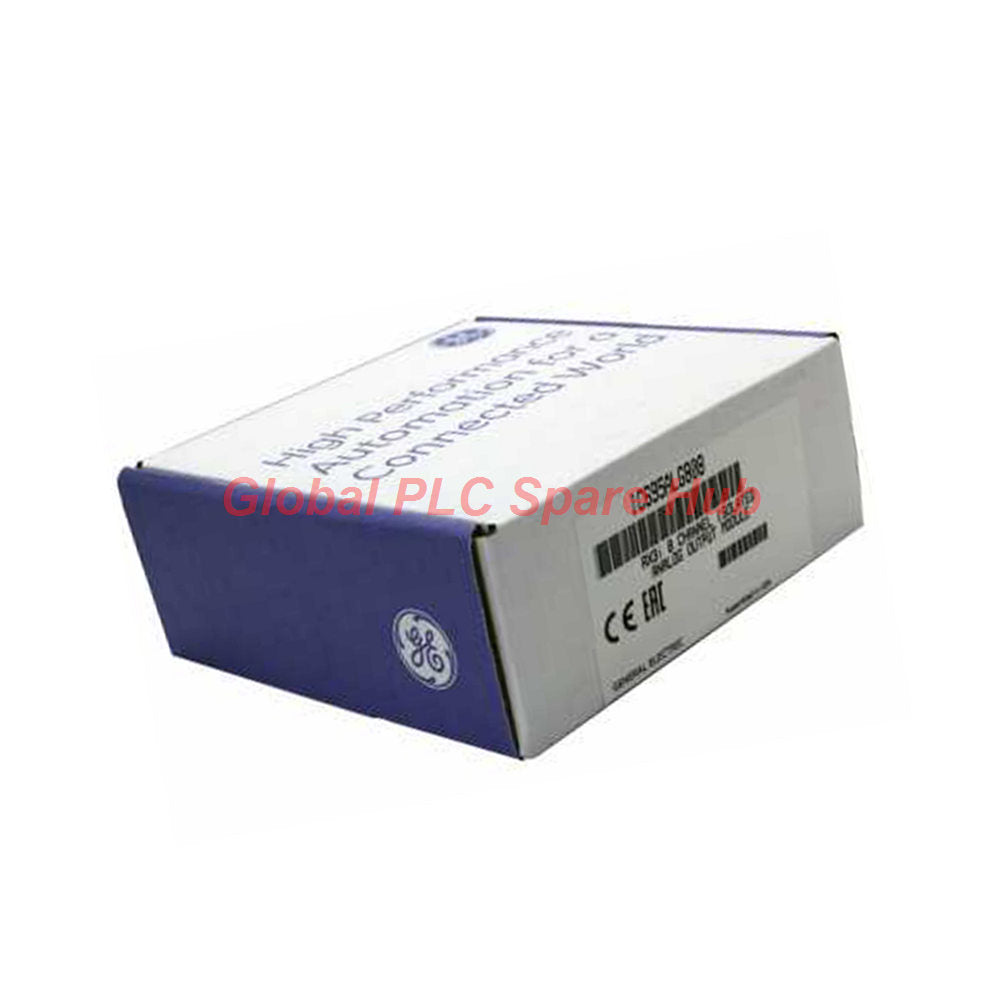

Módulo de salida analógica aislado de 8 canales GE Fanuc PACSystems RX3i IC695ALG808

Descripción general del producto

El IC695ALG808 es un módulo de expansión de salida analógica aislado de alta densidad de 8 canales fabricado por Emerson Automation (anteriormente GE Fanuc / GE Intelligent Platforms) para la serie PACSystems RX3i. Diseñado para un control de proceso preciso, este módulo proporciona aislamiento galvánico de canal a canal y de canal a backplane. Cada canal es configurable por software para salidas de corriente (0–20 mA, 4–20 mA) o salidas de voltaje (0 a +10 V, ±10 V), lo que permite la interfaz directa con actuadores de campo modulantes, válvulas de control, variadores de frecuencia (VFD) y registradores de datos remotos.

Especificaciones técnicas y eléctricas

Interconexiones del sistema y diseño mecánico

Aplicaciones objetivo y diagnóstico de hardware

El IC695ALG808 se especifica habitualmente en refinerías de petróleo y gas, plantas de tratamiento de agua y celdas de procesamiento térmico donde el ruido de bucle de tierra amenaza la integridad de la señal. Los LED del panel frontal simplifican la detección de fallos: un "Estado del módulo" verde fijo confirma la comunicación lógica normal, mientras que un "Estado del campo" ámbar alerta a los ingenieros sobre la falta de alimentación externa de 24 VCC o el cableado del bucle de campo roto. Las alarmas de software (muy baja, baja, alta, muy alta) pueden activarse para activar la notificación de fallos en la CPU del controlador antes de los fallos del sistema.

Análisis de Global PLC Spare HUB

El aislamiento canal a canal en el IC695ALG808 elimina las diferencias de potencial en modo común que a menudo arruinan los comandos de accionamiento analógicos en entornos industriales pesados. Sin embargo, los ingenieros de campo con frecuencia pasan por alto el requisito de alimentación externa: incluso si la alimentación del backplane de 3.3 V funciona completamente, los controladores DAC de salida analógica no funcionarán sin una fuente de alimentación de bucle de 24 VCC independiente y limpia cableada directamente al bloque de terminales. Asegurarse de que la fuente externa se mantenga por encima de 19.2 VCC bajo carga máxima (1350 ohmios por canal) evita el recorte inesperado de la salida.

Comparación de selección de modelo y recomendaciones técnicas

Revise la densidad de salida y los criterios de aislamiento dentro de la familia de módulos analógicos de la serie PACSystems RX3i:

• Módulo de 8 canales totalmente aislado: El IC695ALG808 proporciona aislamiento individual de canal a canal (2550 VCC), ideal para accionar actuadores de campo sin conexión a tierra o de larga distancia sin interferencias de señal entre canales.
• Opciones no aisladas/aisladas por grupo: Para gabinetes densos donde todos los actuadores comparten una referencia de tierra común, los módulos de salida analógica no aislados ofrecen eficiencia de costos pero sacrifican la protección individual de bucle de tierra.

Consejo de selección de ingeniería: Al accionar referencias de velocidad VFD de precisión, configure el formato de datos del módulo en Punto flotante IEEE de 32 bits en PME (PAC Machine Edition). Esto evita la pérdida de escalado y permite la entrada directa de unidades de ingeniería (por ejemplo, 0.0 a 100.0% de apertura de válvula) directamente desde la lógica de la aplicación.

Compromisos de garantía, logística y cumplimiento

• Estado y autenticidad: Producto 100% original sellado de fábrica en su embalaje original
• Términos de la garantía: Cubierto por una garantía funcional integral de 12 meses
• Velocidad de procesamiento de pedidos: Se envía en un plazo de 24 a 48 horas desde la confirmación del pedido
• Mensajería exprés global: Envío directo a todo el mundo a través de FedEx, UPS y DHL

Preguntas frecuentes (FAQ)

P: ¿Cómo configuro un canal individual para salida de corriente de 4–20 mA versus voltaje de ±10 V?

R: Los rangos de salida se asignan por canal dentro de la configuración de hardware de Proficy Machine Edition (PME) sin configurar puentes de hardware físicos en la placa del módulo.

P: ¿Qué sucede con las salidas analógicas si la comunicación con la CPU RX3i se interrumpe temporalmente?

R: Los canales se pueden programar en software para que mantengan su último estado o vuelvan a un valor de seguridad predefinido (por ejemplo, 0 mA o 4 mA) en caso de pérdida de comunicaciones con la CPU.

P: ¿Puedo usar esta tarjeta de salida analógica sin conectar una fuente de alimentación externa de 24 VCC al bloque de terminales?

R: No, el bus de backplane de 3.3 VCC solo alimenta los componentes de la interfaz lógica; las etapas DAC de salida analógica requieren una fuente de campo externa de 19.2 a 30 VCC.

P: ¿Cuál es la resistencia de carga máxima admitida al accionar un bucle de corriente de 4–20 mA?

R: El módulo maneja impedancias de bucle de hasta 1350 ohmios con una potencia de entrada nominal de 24 VCC, lo que permite tramos largos de cable de campo a válvulas modulantes remotas.

P: ¿Cómo puede un técnico verificar la precisión de la salida en campo sin desconectar el actuador del proceso?

R: Fuerza un valor de ingeniería conocido (por ejemplo, 50% / 12 mA) a través del software del controlador y mide la corriente en línea con un multímetro digital calibrado en el bloque de terminales extraíble.
