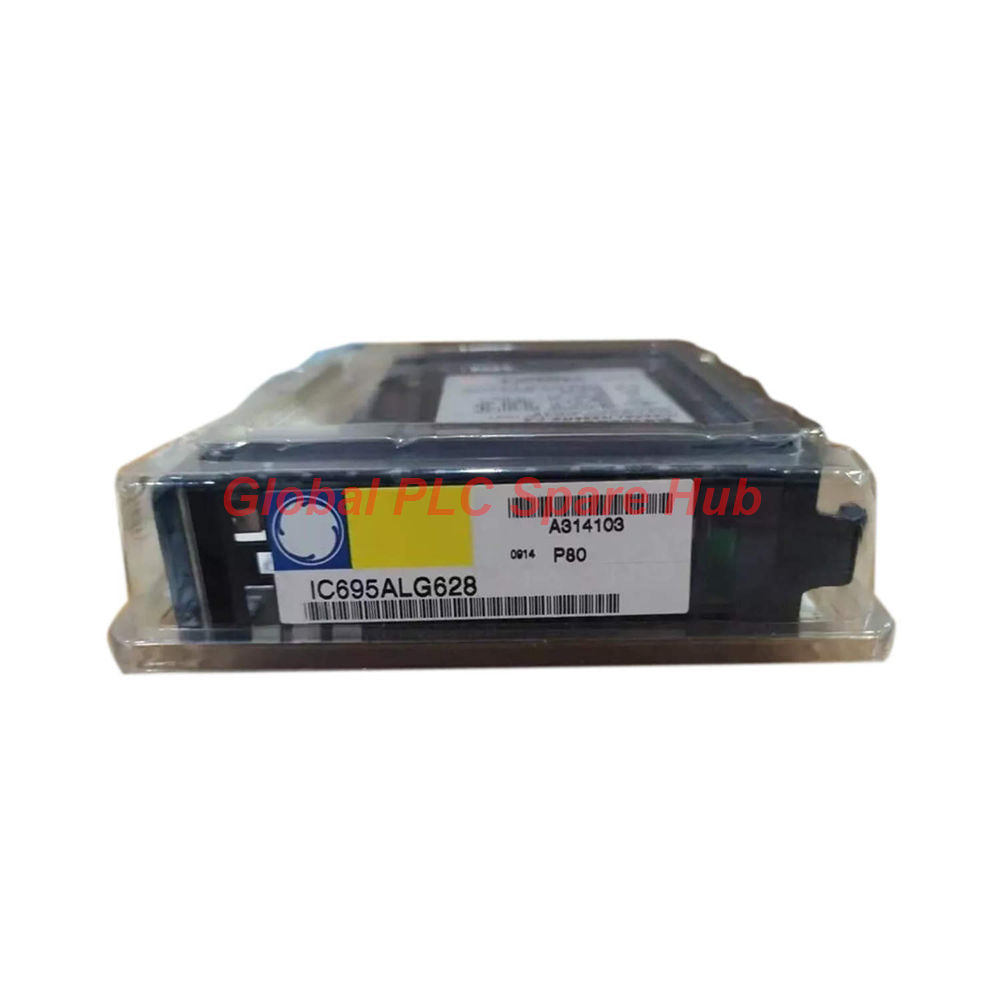

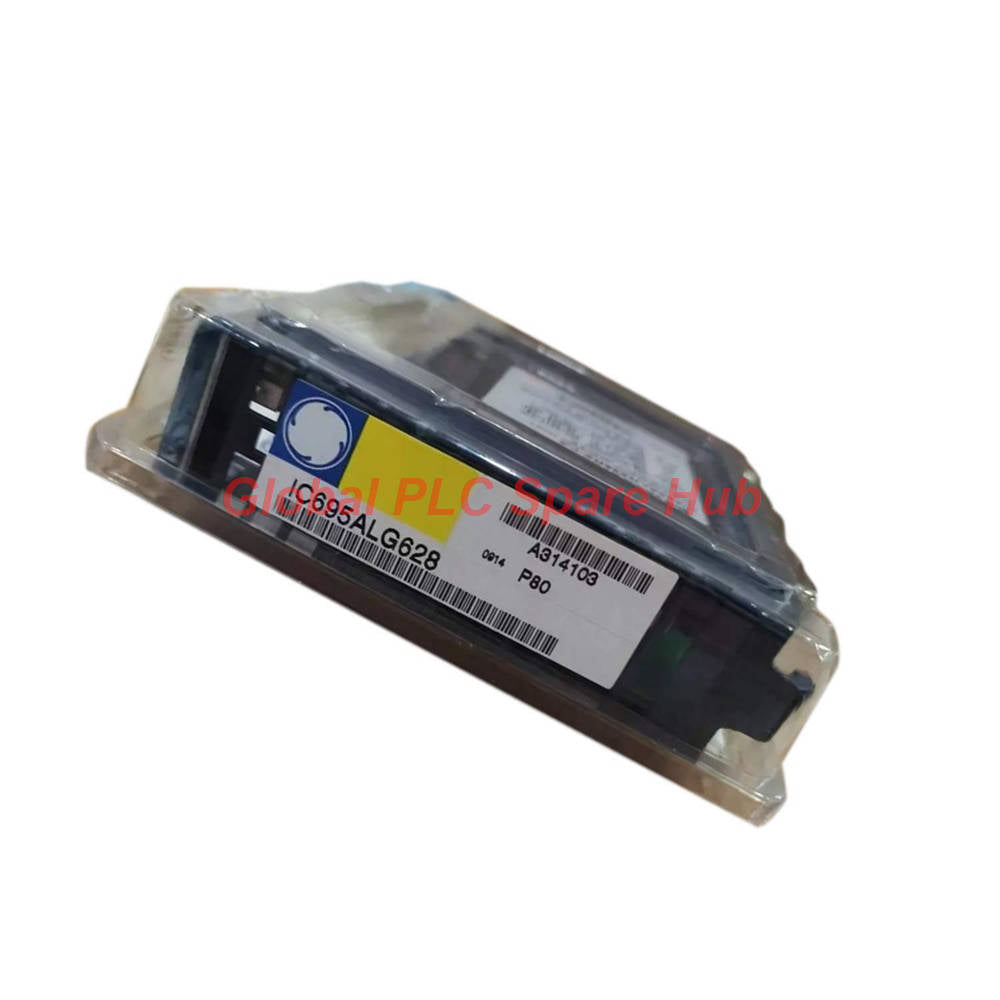

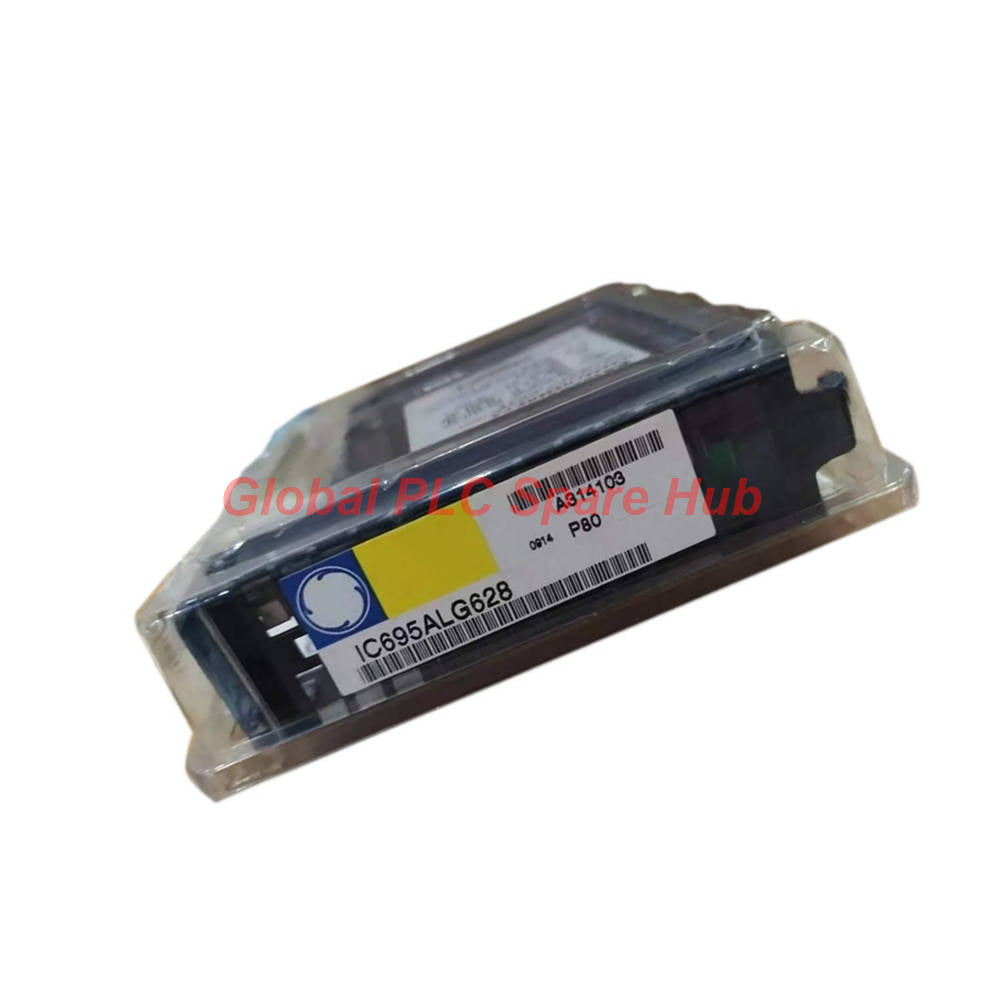

IC695ALG628 Módulo de entrada analógica GE PACSystem RX3i Solicite una cotización

Descripción general del producto

El IC695ALG628 GE Fanuc / Emerson Automation Módulo de entrada analógica PACSystem RX3i ofrece una medición de alta precisión con resolución de 24 bits a través de ocho canales de un solo extremo o cuatro diferenciales. Equipado con soporte integrado para el protocolo HART versión 5.0 y módems internos duales, este módulo avanzado conecta sin problemas la instrumentación de procesos complejos con los planos posteriores de control de alto rendimiento.

Configuración y parámetros técnicos

Pautas de instalación y cableado

Monte el módulo IC695ALG628 directamente en el plano posterior universal de un sistema RX3i. Conecte el cableado de campo utilizando bloques de terminales tipo caja (IC694TBB032), tipo caja extendida (IC694TBB132), tipo resorte (IC694TBS032) o tipo resorte extendida (IC694TBS132). Utilice bloques de terminales extendidos cuando emplee cables blindados para obtener la profundidad de cubierta y la inmunidad al ruido necesarias.

Conveniencia de depuración y mantenimiento

La visión de Global PLC Spare HUB: la autocalibración incorporada se ejecuta automáticamente en cada ciclo de encendido para mantener la precisión de la medición. Los umbrales de alarma configurables por software (alto, bajo, muy alto, muy bajo y tasa de cambio) permiten a los ingenieros detectar la degradación del sensor de forma temprana sin modificaciones físicas de los puentes.

Compatibilidad y estándares ambientales

Totalmente compatible con los entornos de programación de Machine Edition versión 5.0 SP3 y posteriores, este módulo funciona de manera confiable de 32 °F a 140 °F (0 °C a 60 °C) bajo una humedad no condensada del 5% al 95%. La arquitectura de memoria flash admite actualizaciones de firmware sencillas para la mantenibilidad del sistema a largo plazo.

Contenido del paquete, garantía y logística

El envío incluye el módulo de entrada analógica IC695ALG628 (los bloques de terminales se venden por separado). Global PLC Spare HUB respalda este instrumento de precisión con una garantía confiable de 12 meses. Todos los pedidos se envían rápidamente dentro de las 24 a 48 horas a través de socios logísticos globales premium, incluidos FedEx, UPS y DHL.

Aplicaciones objetivo y capacidades de diagnóstico

• Seguimiento preciso del caudal de dosificación química mediante transmisores HART de 4-20 mA
• Diagnóstico del transmisor de presión de refinería y configuración remota del dispositivo
• Adquisición de datos de temperatura y sensores multivariables para la generación de energía
• Monitoreo de nivel en instalaciones de tratamiento de agua con detección de fallas de circuito abierto

Guía de selección y consejos de ingeniería

Al diseñar bucles HART, configure los rangos de corriente del canal explícitamente a 4-20 mA para garantizar una superposición de señal digital adecuada. Verifique que el consumo total de corriente del plano posterior no exceda los límites de la fuente de alimentación, especialmente al combinar módulos HART de alto consumo en un solo rack RX3i.

Preguntas frecuentes

P: ¿Por qué el módulo requiere bloques de terminales extendidos como el IC694TBB132 en patines industriales pesados?
R: Los bloques de terminales extendidos proporcionan una profundidad de cubierta adicional necesaria para terminar correctamente los voluminosos cables blindados trenzados, evitando bucles de tierra e interferencias electromagnéticas.

P: ¿Cómo gestionan los módems HART internos el sondeo de datos a través de ocho canales de un solo extremo?
R: El módulo utiliza dos módems HART internos multiplexados a través de canales activos para sondear variables de proceso digitales sin interrumpir los ciclos de escaneo analógico principales.

P: ¿Qué activa una alerta de detección de circuito abierto de un segundo como máximo en las entradas de corriente?
R: Si la continuidad del bucle se rompe o la energía del transmisor falla, haciendo que la corriente caiga por debajo de los umbrales operativos, el módulo indica una falla de circuito abierto en 1 segundo.

P: ¿Se puede cambiar el formato de datos de resolución de 24 bits dinámicamente a través de la lógica de control?
R: Sí, el formato de datos de salida es completamente configurable por software, lo que permite la selección entre punto flotante IEEE de 32 bits o valores enteros de 16 bits empaquetados dentro de un registro de 32 bits.

P: ¿Qué pasos preventivos minimizan la fluctuación de la señal en largas tiradas de cables de entrada analógica?
R: Los operadores deben seleccionar la configuración apropiada del filtro de entrada configurable (que va de 8 Hz a 500 Hz) para suavizar el ruido eléctrico de alta frecuencia de la planta.
