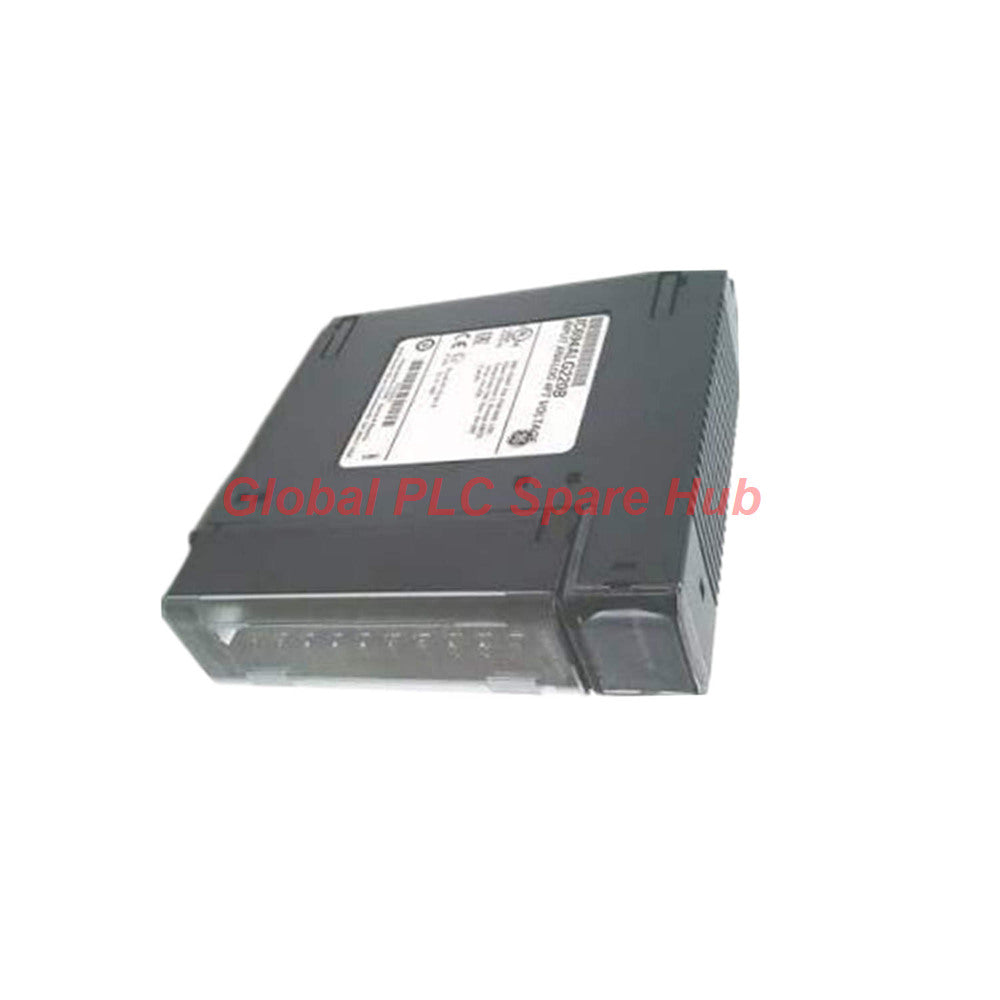

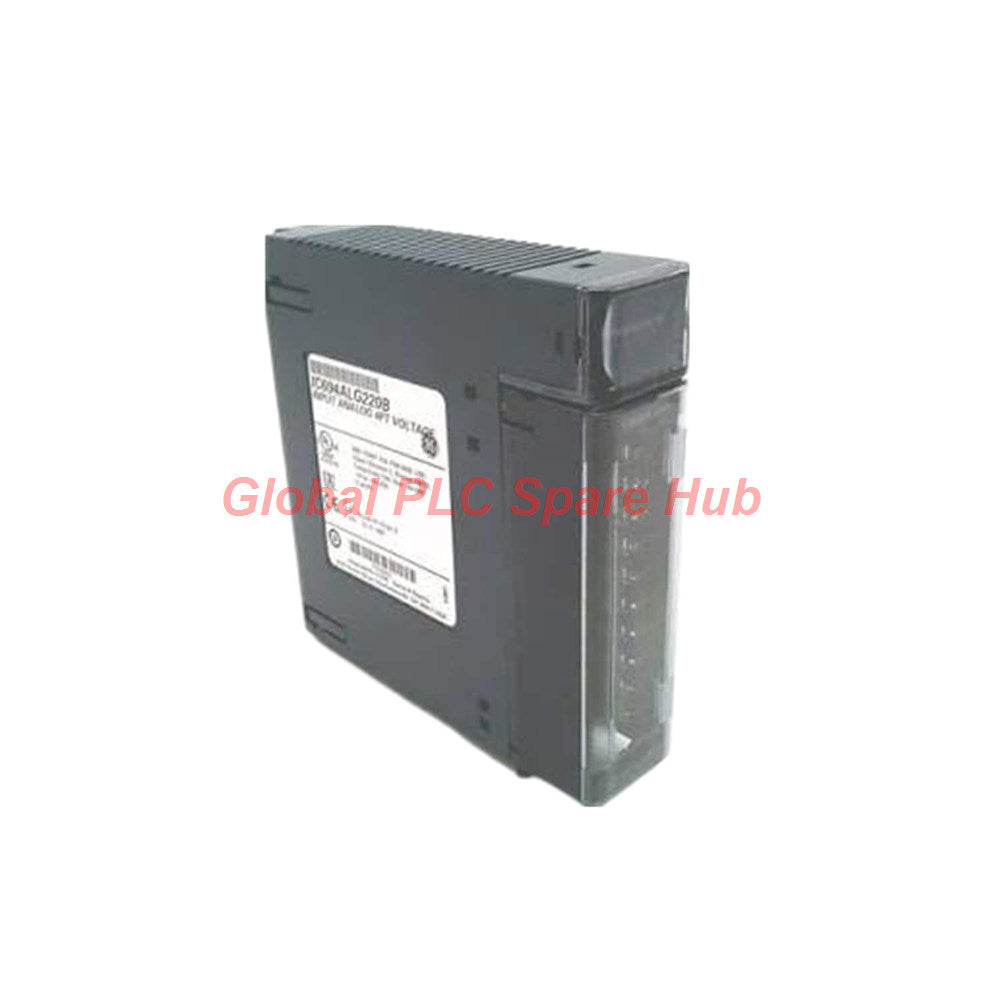

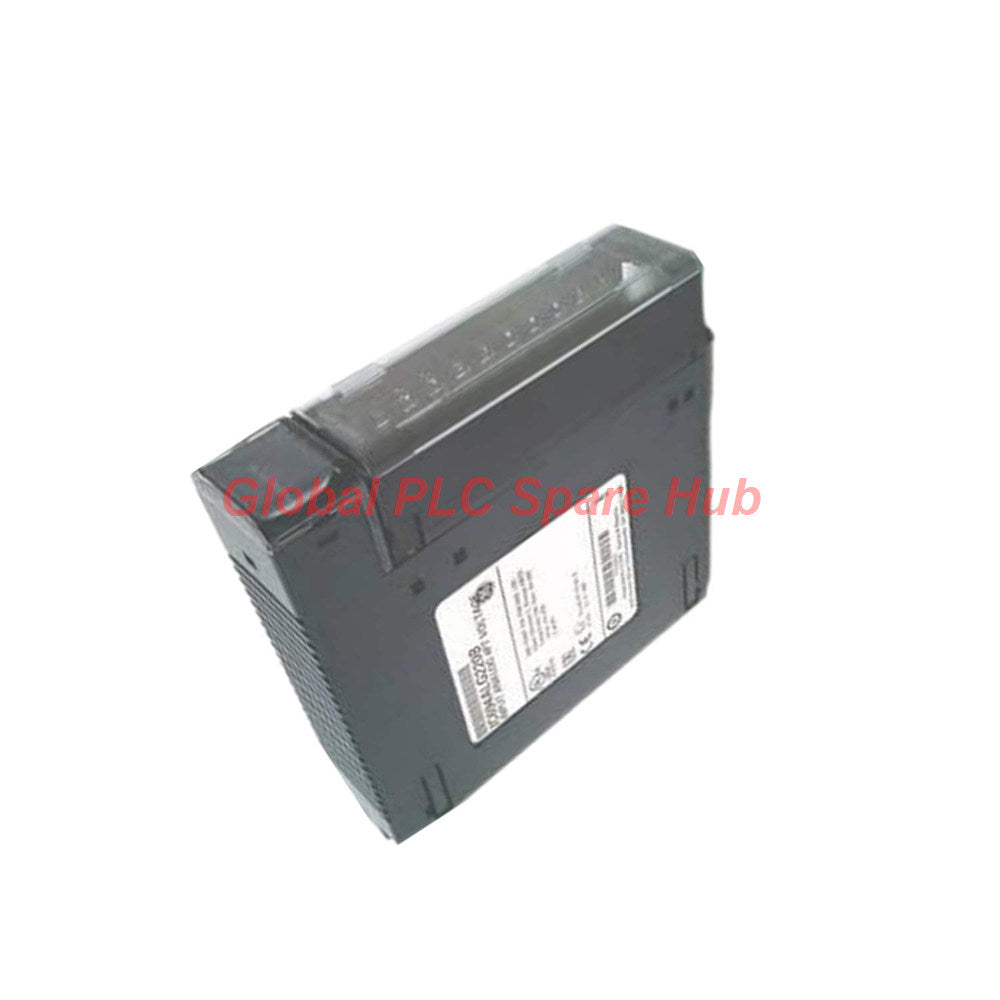

IC694ALG220 Módulo de entrada analógica GE Fanuc PACSystems RX3i

Descripción general del producto

El IC694ALG220 es un módulo de entrada analógica de 4 canales de alta velocidad diseñado por GE Fanuc para la arquitectura escalable RX3i PacSystems. Diseñado para procesar señales de sensores industriales de precisión, este módulo proporciona velocidades de conversión rápidas y una escala de entrada flexible de bucle de voltaje o corriente en cada estructura de CPU compatible de GE Fanuc.

Desglose de configuración y especificaciones técnicas

• Marca: GE Fanuc
• Número de pieza del fabricante: IC694ALG220
• Serie de productos: RX3i PacSystems
• Tipo de módulo: Módulo de entrada analógica
• Número de canales: 4 puntos de entrada independientes
• Rango de voltaje de entrada: -10 a +10 voltios CC
• Rango de corriente de entrada: 4 a 20 miliamperios (mediante configuración de puente de terminal)
• Velocidad de conversión de canal: 1 milisegundo por canal
• Velocidad total de actualización de canal: 4 milisegundos
• Carga de energía del backplane: 27 mA y 0,135 vatios a 5V CC
• Sustitución en caliente: No compatible (requiere apagar el sistema antes de la instalación)

Lista de empaque y términos comerciales

• Una unidad de módulo de entrada analógica IC694ALG220 PACSystems RX3i
• Interfaz de bloque de terminales extraíble
• Documentación de conformidad de fábrica y hoja de instalación
• Garantía: Cobertura de reemplazo integral de 12 meses
• Envío: Entrega prioritaria global urgente a través de FedEx, UPS y DHL en 24-48 horas

Maquinaria objetivo y escenarios de aplicación

• Bucles de transmisores de flujo, presión y nivel de control de procesos continuos.
• Sistemas de monitoreo de temperatura de precisión que utilizan acondicionadores de señal de CC estándar.
• Redes de instrumentación de gestión térmica de calderas y turbinas industriales.
• Patines de control de dosificación de productos químicos para tratamiento de aguas residuales.

Capacidad de diagnóstico

• La conversión de alta velocidad de 1 ms por canal permite la captura en tiempo real de cambios rápidos en las variables de proceso transitorias.
• Los diagnósticos de la CPU RX3i monitorean continuamente la integridad de la comunicación del backplane y señalan fallas de bucle de cable abierto.
• La escala de señal precisa señala las entradas de sensor fuera de rango antes de que los valores del proceso afecten las rutinas de control automatizado.

Información de Global PLC Spare HUB

Al diseñar conexiones de bucle para el IC694ALG220, los técnicos de instrumentación deben prestar mucha atención a la distribución de energía del backplane. Cuando se monta en un backplane universal, es obligatorio un suministro externo de 24 V CC enrutado a través del conector TB1 del lado izquierdo, mientras que los racks de expansión remotos dependen de fuentes de alimentación internas aisladas. Siempre desenergice el rack antes de la inserción de la tarjeta para evitar arcos destructivos en el bus.

Preguntas frecuentes

Pregunta: ¿Qué sucede si se intenta intercambiar en caliente este módulo mientras está encendido?

Respuesta: El intercambio en caliente está estrictamente prohibido; insertar o quitar la tarjeta bajo tensión puede causar fallas permanentes en el dispositivo o lesiones eléctricas graves.

Pregunta: ¿Cómo se configuran los bucles de corriente de 4-20 mA en este módulo con capacidad de voltaje?

Respuesta: Los bucles de corriente se establecen instalando cables de puente físicos apropiados en los bloques de terminales de entrada del módulo según el manual de instalación.

Pregunta: ¿Por qué se requiere una fuente de alimentación externa de 24 V CC en los backplanes universales?

Respuesta: Los backplanes universales requieren energía de bucle auxiliar alimentada a través del conector TB1 para impulsar correctamente los circuitos analógicos, a diferencia de los racks remotos aislados.

Pregunta: ¿Cuál es la velocidad de actualización exacta en los cuatro canales activos?

Respuesta: Aunque la velocidad de conversión individual es de 1 milisegundo por canal, la velocidad de actualización total de escaneo para los cuatro puntos activos se completa en 4 milisegundos.

Pregunta: ¿Cómo puedo seleccionar la tarjeta de reemplazo correcta para sistemas GE heredados?

Respuesta: Verifique que su rack de control ejecute una familia de CPU RX3i y compruebe que las salidas de su sensor de campo coincidan con la matriz de entrada de -10 V a +10 V o 4-20 mA.

Guía de compra

• Confirme que la configuración de su backplane RX3i existente puede acomodar la carga del bus de alimentación de 5 V CC del módulo de 27 mA.
• Asegúrese de que los transmisores de campo estén correctamente cableados para los modos de voltaje o corriente con puente antes de la puesta en marcha del sistema.
• Seleccione el envío aéreo acelerado a través de DHL, FedEx o UPS para evitar costosos retrasos en la etapa del proyecto.
