Módulo de salida digital neumático IC693MDL760 GE Fanuc Serie 90-30

Arquitectura de Integración Neumática

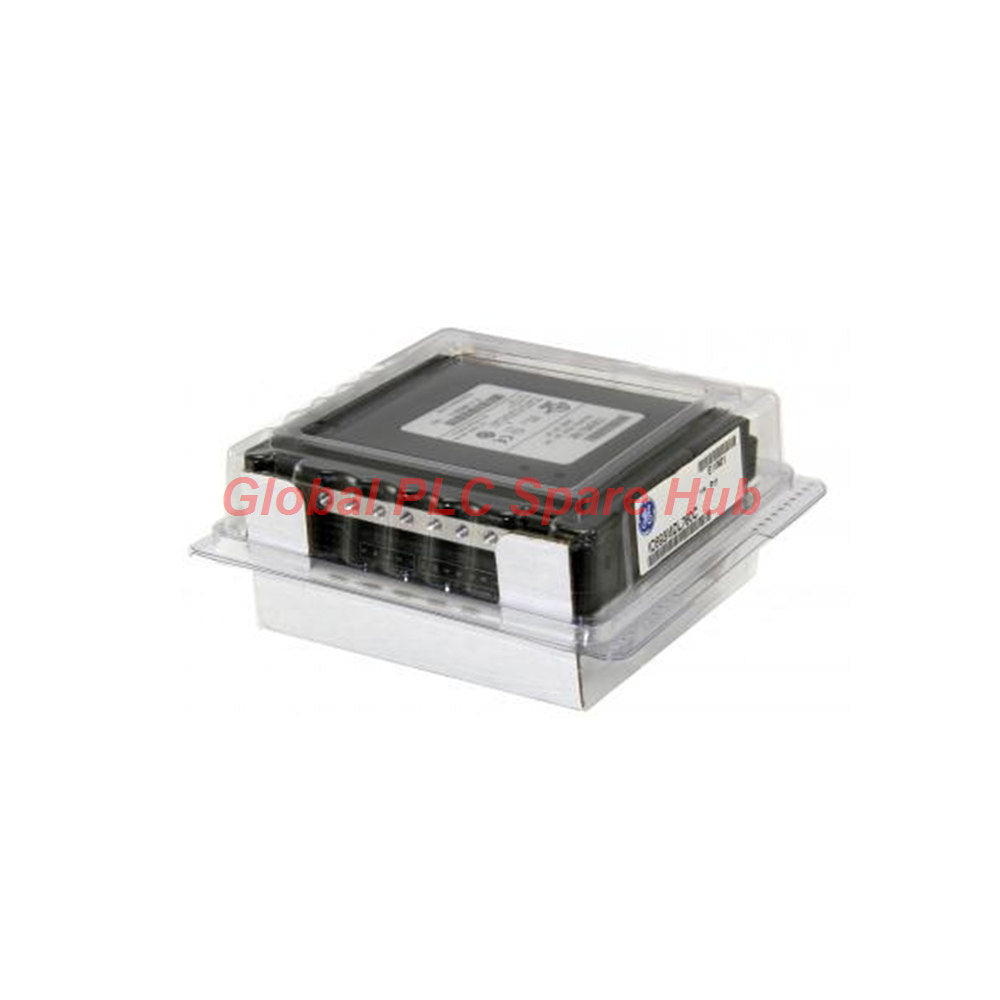

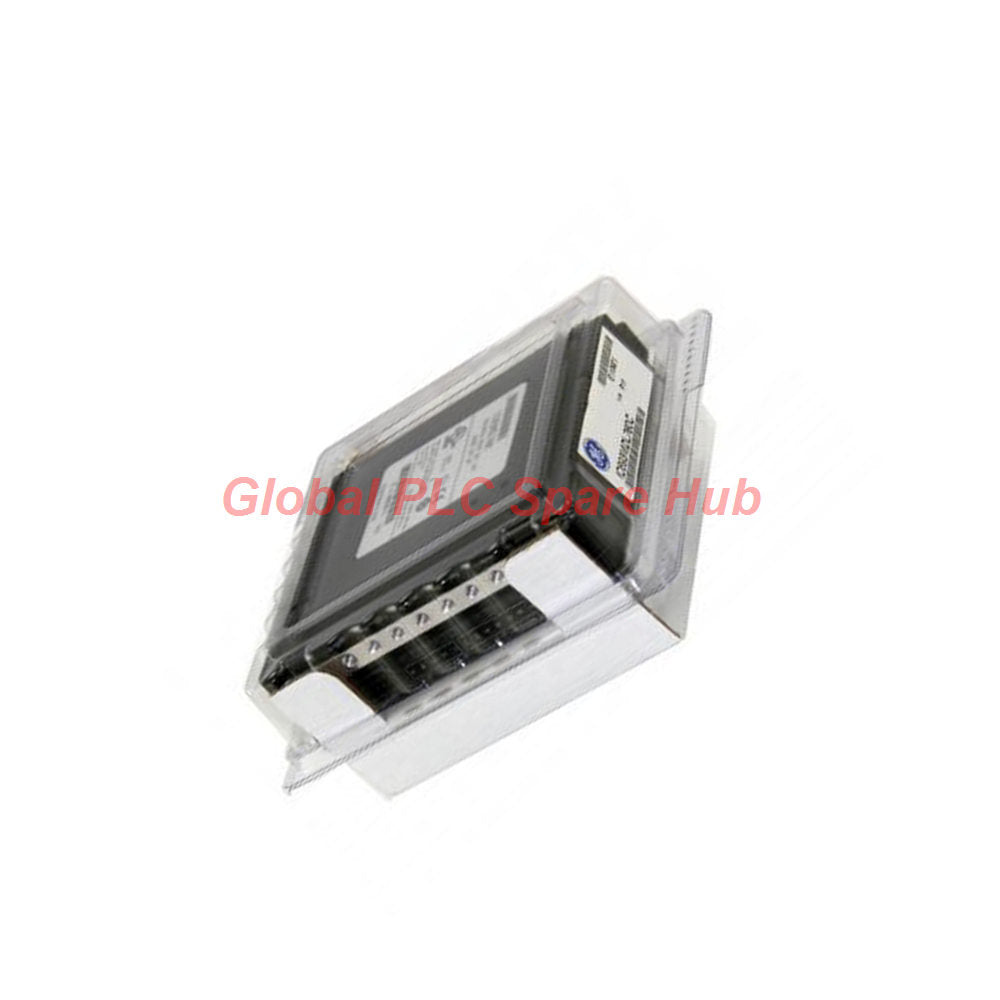

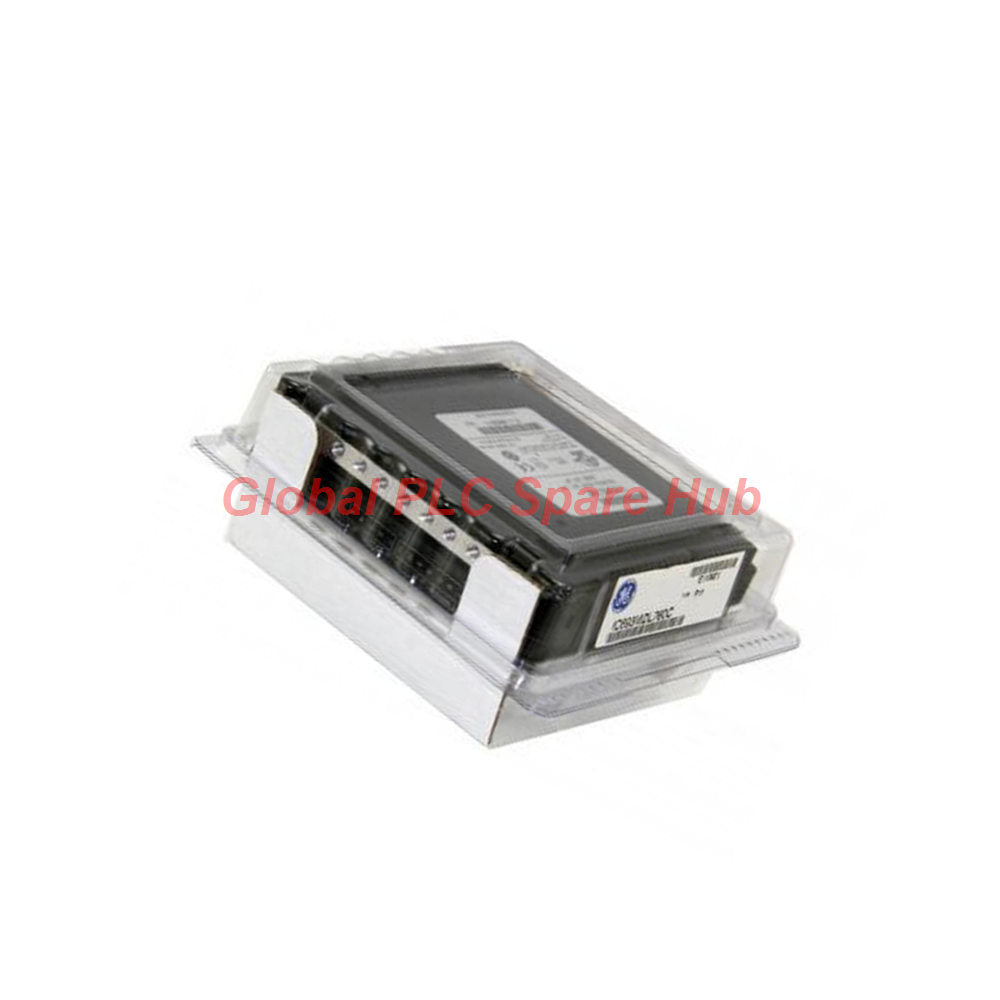

El módulo de salida digital IC693MDL760 GE Fanuc Series 90-30 combina de forma única el control electrónico con válvulas solenoides de 3 vías incorporadas, controlando hasta 11 líneas neumáticas junto con 5 salidas de CC tradicionales.

Conclusión de Global PLC Spare HUB: Los ingenieros de automatización valoran este módulo electroneumático híbrido para el control directo de actuadores neumáticos, eliminando el cableado externo del colector y gestionando de forma limpia el enrutamiento del aire comprimido en la cara del rack.

Plano de Configuración y Resumen de Parámetros

Especificaciones Técnicas

Compatibilidad de Equipos y Escenarios de Implementación

• Diseñado específicamente para el montaje en ranuras dentro de los backplanes estándar de PLC Serie 90-30.
• Implementado en maquinaria de ensamblaje automatizada que gestiona mesas de indexación neumáticas y cilindros de sujeción.
• Integrado en patines de automatización textil y de embalaje que requieren eyectores de chorro de aire sincronizados.
• Utilizado en sistemas de manipulación de materiales en salas blancas que requieren un control neumático compacto montado en rack.

Capacidades de Diagnóstico

• Los LED de estado de canal individuales se iluminan para proporcionar una verificación inmediata de los estados de los puntos ON/OFF.
• El LED indicador de encendido dedicado confirma la disponibilidad de voltaje de solenoide externo activo de 24 V CC.
• El diseño de puerto de presión integrado permite el rastreo visual instantáneo de las conexiones de la línea neumática del panel frontal.

Garantía, Logística y Cumplimiento

• Respaldado por una sólida garantía de reemplazo operativo de 12 meses.
• Procesamiento y envío rápido garantizado en un plazo de 24 a 48 horas.
• Logística de envío exprés global segura gestionada a través de FedEx, UPS y DHL.

Preguntas Frecuentes Técnicas Profesionales

P: ¿Cómo afecta la reducción térmica al funcionamiento continuo de las 11 salidas neumáticas?

R: Si bien las 11 salidas pueden permanecer encendidas continuamente a 30 °C, el ciclo de trabajo continuo permitido disminuye a 6 salidas a 40 °C y solo 4 salidas al umbral ambiente máximo de 45 °C para evitar una sobrecarga térmica.

P: ¿Qué sucede con el puerto de salida neumática cuando la orden se desactiva (OFF)?

R: Cuando una salida pasa al estado OFF, la válvula interna de 3 vías se desplaza para ventilar el puerto de salida asociado directamente a la atmósfera, descargando la presión aguas abajo.

P: ¿Se requiere un suministro neumático externo para operar el módulo IC693MDL760?

R: Sí, se debe conectar una fuente de aire comprimido proporcionada por el usuario, con una clasificación máxima de 100 PSI, al accesorio de entrada inferior para suministrar presión a las válvulas.

P: ¿Qué configuración de alimentación externa se necesita para accionar los solenoides integrados?

R: Se debe conectar una fuente de alimentación externa de 24 voltios de CC, con un rango entre 21.6 y 26.4 V CC, directamente al conector de salida de CC del panel frontal para energizar los solenoides internos.

P: ¿Qué criterios de selección deben guiar mi elección al implementar este módulo descontinuado en paneles heredados?

R: Verifique que la temperatura ambiente interna de su gabinete no exceda los 45 °C y asegúrese de que su ciclo de trabajo neumático se alinee con los límites de corriente térmica para un control de aire de alta densidad.
