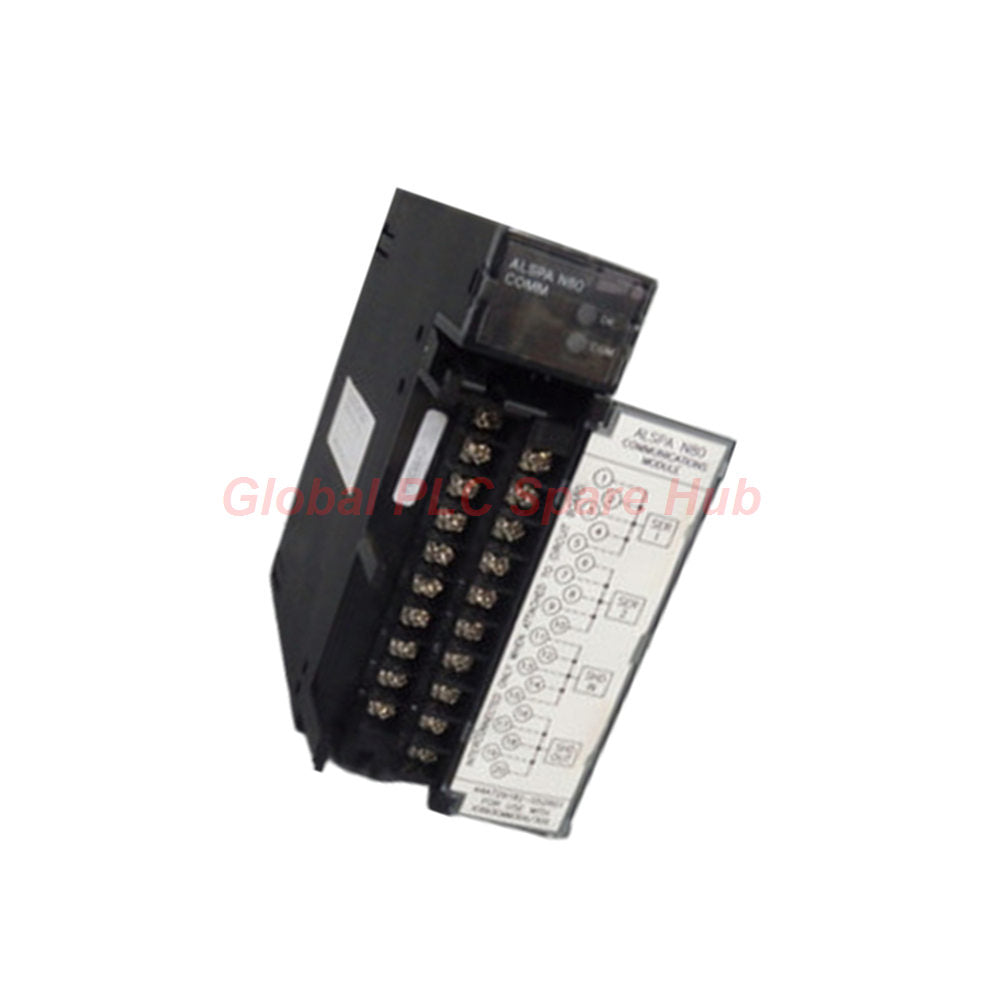

Módulo de Comunicación Alspa N80 GE Fanuc Serie 90-30 IC693CMM304

Descripción general del producto

• El IC693CMM304 es un módulo de comunicación Alspa N80 de alta velocidad.
• Permite transmisiones de datos globales para los sistemas GE Fanuc Series 90-30 y Alspa C80-35.
• Este módulo soporta el intercambio de datos determinista a través del rango de direcciones %G propietario.
• Recomendamos descargar el manual de datos globales N80 para conocer los pasos específicos de configuración del software.

Especificaciones técnicas

• Marca: GE Fanuc
• Modelo: IC693CMM304
• Aplicación: Enlace de datos global N80 para integración de CNC y PLC.
• Tensión de funcionamiento: 5.0 voltios CC obtenidos directamente del backplane.
• Consumo de corriente: 1.3 amperios (Máx.), lo que requiere una cuidadosa planificación del presupuesto de energía.
• Capacidad de datos: 32 bits por dirección de bus serie.
• Soporte de E/S: Configurable para 32 o 62 puntos de transmisión de E/S.
• Alcance de red: Lee datos de hasta 7 módulos de comunicación N80 independientes.
• Indicadores: Indicadores LED frontales para diagnóstico de enlace y energía.

Árbol de configuración

• IC693CMM304 Ensamblaje de Comunicación
• ∟ Arquitectura: Protocolo global propietario Alspa N80
• ∟ Función lógica: Configurado exclusivamente como dispositivo esclavo
• ∟ Objetivo de memoria: Difusión de dirección %G (Global) fija
• ∟ Compatibilidad con bastidores: Instalación de una sola ranura Series 90-30

Información de Global PLC Spare HUB

• El IC693CMM304 es esencial para mantener las redes híbridas heredadas Alspa 8000 y 90-30.
• Proporciona una sincronización de alta velocidad que los módulos serie estándar no pueden lograr.
• El protocolo Alspa N80 garantiza que los datos se compartan sin necesidad de una codificación personalizada compleja.
• Los ingenieros valoran este módulo por su fiabilidad en entornos de enlace de E/S CNC.

Capacidades de diagnóstico y aplicaciones

• Integridad de los datos: La difusión determinista evita el retardo de la red en aplicaciones de alta velocidad.
• Supervisión de estado: Los LED integrados facilitan la resolución rápida de problemas de errores de bus in situ.
• Compatibilidad del equipo: Ideal para sistemas puente heredados Alspa C80-35 y Series 90-70.
• Uso común: Control industrial CNC, automatización de centrales eléctricas y intercambio de datos entre múltiples CPU.

Logística comercial

• Garantía: Protegido por una garantía de calidad industrial completa de 12 meses.
• Socios de envío: Entrega urgente mundial disponible a través de FedEx, UPS y DHL.
• Manipulación: Los pedidos se procesan y envían en un plazo de 24 a 48 horas.
• Peso de envío: 2.2 lbs (aprox. 1.0 kg) incluyendo el embalaje industrial protector.

Preguntas frecuentes y guía de selección

• ¿Es el IC693CMM304 compatible con las CPU estándar de la Serie 90-30?
• Sí, se instala en cualquier rack estándar de la Serie 90-30, pero requiere software compatible con Alspa para el mapeo de datos %G.
• ¿Qué software de programación se requiere para la configuración?
• Soporta configuración a través de software MS-DOS heredado o suites de programación GE Fanuc modernas basadas en Windows.
• ¿Puede este módulo actuar como Maestro de red?
• No, el hardware está diseñado para funcionar estrictamente como un dispositivo esclavo en el enlace de E/S.
• ¿Cómo manejo el alto requisito de corriente de 1.3A?
• Asegúrese de que la fuente de alimentación de su rack tenga suficiente capacidad; evite colocar varios módulos CMM304 en una fuente de baja capacidad.
• Consejo de selección experto: ¿Por qué usar el rango de direcciones %G?
• El uso del rango %G permite que el IC693CMM304 transmita datos a múltiples oyentes simultáneamente sin una sobrecarga adicional.
