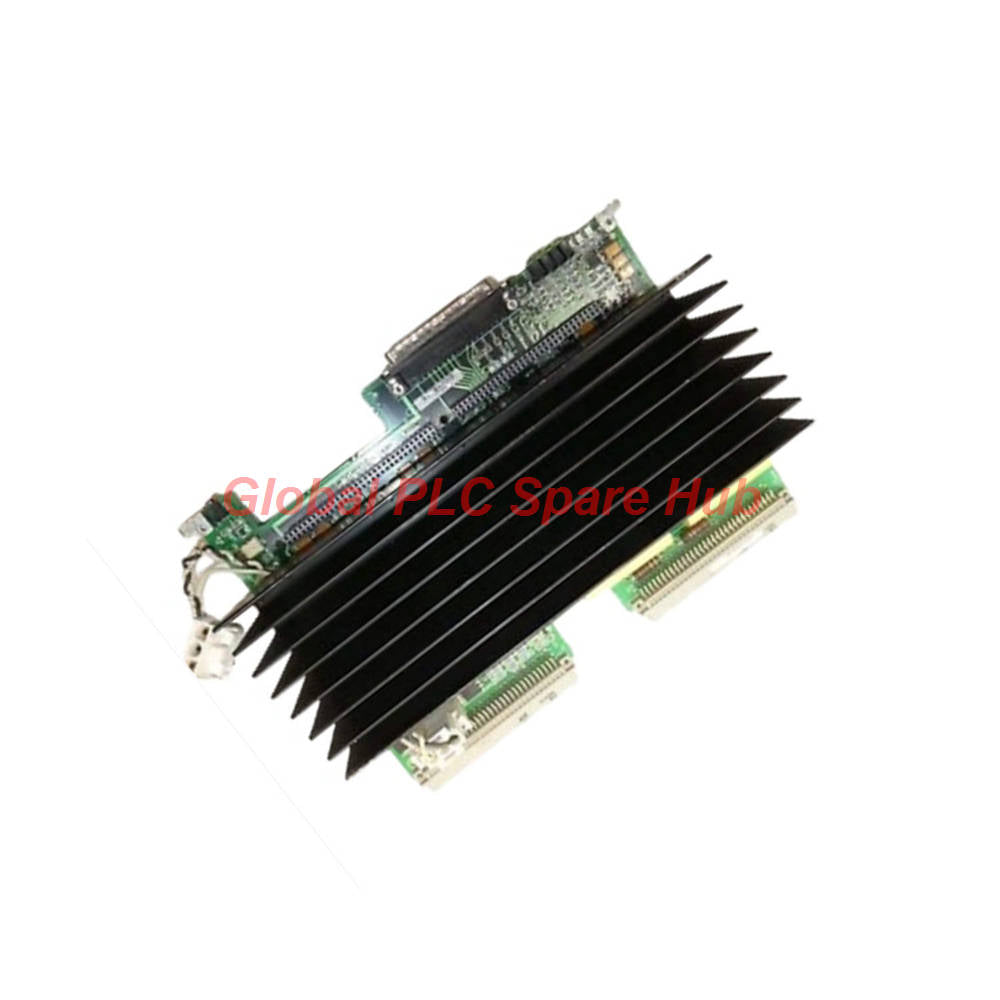

Módulo de protección de turbinas de emergencia GE Mark VI IS215VPROH1BD

Descripción general del producto

El GE Mark VI IS215VPROH1BD es un módulo de protección de emergencia de turbinas de alto rendimiento. General Electric diseñó esta unidad específicamente para la salvaguarda crítica de turbinas de vapor y gas. Opera como un elemento vital dentro de la legendaria red del sistema de control Mark VI.

El módulo ejecuta una protección de emergencia contra sobrevelocidad en tiempo real para prevenir fallas catastróficas de la maquinaria. Procesa datos críticos de sensores de forma independiente del sistema de control primario. Esta operación independiente garantiza una protección dedicada de los activos durante eventos térmicos o mecánicos críticos.

Especificaciones técnicas

• Marca: General Electric (GE)
• Modelo: IS215VPROH1BD
• Serie: Sistema de control Mark VI
• País de fabricación: Estados Unidos de América (EE. UU.)
• Tipo de producto: Módulo de protección de emergencia de turbinas
• Velocidad de fotogramas: Hasta 100 Hz para una ejecución de respuesta rápida
• Rango de frecuencia de pulso MPU: Capacidad de medición de 2 Hz a 20 kHz
• Fuente de alimentación de entrada: 125 V CC nominal (rango operativo de 70 a 145 V CC)
• Clasificaciones de voltaje de salida: 5 V CC y 28 V CC de potencia local regulada
• Resistencia de salida MPU: Adaptación de impedancia interna de 200 ohmios
• Inductancia MPU: Bucle inductivo característico de 85 mH
• Voltaje máximo de salida: 150 V pico a pico con carga de 60 K ohmios
• Corriente máxima de cortocircuito: Diseño de seguridad de limitación de corriente de 100 mA
• Carga en modo normal: Hasta 400 ohmios para mitigar la sobretensión de la terminal de entrada
• Capacidad antiinterferencias: Blindaje electromagnético industrial incorporado y señalización diferencial IONet aislada
• Tolerancia ambiental: Resistencia térmica de grado industrial con amortiguación robusta de vibraciones mecánicas

Compatibilidad de equipos

El módulo IS215VPROH1BD se integra de forma nativa con hardware industrial pesado específico. Se conecta directamente a las placas de terminales de emergencia TPRO y TREG. También se interconecta con los bloques de terminales TRPG para establecer bucles completos de votación de disparo.

La unidad admite hasta tres sensores de velocidad de captación magnética (MPU) independientes. Comanda hasta tres solenoides de disparo físicos separados para la interrupción del fluido de seguridad. El hardware se comunica sin problemas con los racks de controladores Mark VI a través de enlaces IONet Ethernet de alta velocidad.

Arquitectura de seguridad crítica y redundancia

La arquitectura del GE Mark VI IS215VPROH1BD utiliza una sofisticada configuración de redundancia modular triple (TMR). Tres placas VPRO idénticas se instalan en un módulo de protección aislado separado del rack del procesador de control principal.

El módulo controla doce relés especializados integrados en la placa de terminales TREG. Nueve de estos relés forman tres grupos distintos de tres para construir un mecanismo de votación de dos de tres (2oo3) basado en hardware. Esta lógica de votación valida los comandos de disparo del sensor antes de descargar los solenoides de fluido.

Las fuentes de alimentación de control de doble extremo suministran 125 V CC desde TREG al lado positivo del solenoide, mientras que TRPG controla la ruta de retorno negativa. Esta división de hardware garantiza que una sola falla de cableado no pueda causar un disparo accidental o una falla en el disparo.

Escenarios de aplicación

• Protección de emergencia contra sobrevelocidad para turbinas de gas de generación de energía a escala de utilidad
• Monitoreo de velocidad y ejecución de disparo de emergencia para turbinas de vapor industriales
• Paradas de seguridad de alta velocidad para trenes de compresores centrífugos a gran escala
• Control de votación de redundancia modular triple para sistemas críticos de accionamiento mecánico

Guía de instalación y cableado

Los ingenieros de campo deben montar el IS215VPROH1BD en su ranura designada dentro del rack de protección VPRO. Asegúrese de apagar todas las fuentes de alimentación de 125 V CC antes de insertar la tarjeta.

Conecte los mazos de cables dedicados de las placas de terminales TPRO y TREG a los conectores de la placa frontal. Mantenga las reglas de conexión a tierra de blindaje adecuadas para todo el cableado del sensor de velocidad MPU para evitar la inyección de ruido. Verifique que el cableado Ethernet IONet coincida con la designación específica de la topología de red del controlador.

Capacidades de diagnóstico y mantenimiento

El módulo cuenta con autodiagnósticos completos en tiempo de ejecución para verificar continuamente el estado de la placa. Monitorea los rieles de alimentación internos, la integridad de la configuración y el estado de las bobinas de los relés de disparo.

El panel frontal muestra la indicación de estado en tiempo real a través de LED de diagnóstico. Los operadores del sistema pueden leer las frecuencias de pulso MPU exactas y los estados lógicos a través de la interfaz IONet. El firmware local detecta circuitos abiertos o cortocircuitos en las líneas críticas del solenoide de disparo de inmediato.

Información de envío y garantía

• Disponibilidad: En stock y listo para su despliegue mundial
• Transportistas de envío: Entrega urgente a través de FedEx, UPS y DHL
• Plazo de envío: Los pedidos se envían dentro de las 24 a 48 horas posteriores a la confirmación del pago
• Cobertura de la garantía: Incluye una garantía estructural y funcional completa de 12 meses
• Lista de embalaje: Módulo de seguridad IS215VPROH1BD protegido de fábrica encerrado en un amortiguamiento antiestático de primera calidad

Perspectiva de Global PLC Spare HUB

Desde una perspectiva de ciclo de vida industrial, el GE Mark VI IS215VPROH1BD representa la cúspide de la seguridad de turbinas basada en hardware. La serie Mark VI depende en gran medida de este módulo para separar la lógica de seguridad de la lógica de control. Esta separación de hardware cumple con los estrictos estándares internacionales de seguridad industrial para centrales eléctricas.

Mantener un módulo de repuesto en vivo en el sitio evita interrupciones forzadas prolongadas durante las paradas de mantenimiento críticas. Las elecciones de componentes de alta resistencia dentro de la interfaz MPU significan que estos módulos ofrecen una excelente precisión de temporización a largo plazo.

Preguntas frecuentes

¿Puede el módulo manejar entradas de velocidad inferiores a 2 Hz?

No, el circuito de procesamiento MPU interno requiere una frecuencia de pulso mínima de 2 Hz para registrar con precisión la rotación de la turbina.

¿Cómo maneja la lógica de votación de 2 de 3 una sola falla de sensor?

Si un sensor falla, las dos placas restantes mantienen la capacidad de protección total sin disparar la turbina inesperadamente.

¿Qué causa un error de diagnóstico en el bucle de retroalimentación del relé TREG?

Una desincronización de voltaje entre el estado del relé comandado y el contacto de retroalimentación física típicamente activa esta alarma específica.

¿El módulo requiere alimentación externa separada para la salida lógica de 5 V CC?

No, el convertidor de energía interno deriva los rieles de 5 V CC y 28 V CC directamente de la fuente de entrada principal de 125 V CC.

Guía de adquisición y selección

Al reemplazar una placa de protección existente, verifique que el sufijo de revisión de su placa actual coincida exactamente con la designación H1BD. Las variaciones de sufijo pueden introducir sutiles variaciones de sincronización o firmware dentro de un clúster de votación triple redundante.

Siempre reemplace los componentes de protección como pares o conjuntos coincidentes si su manual de ingeniería recomienda una sincronización estricta del firmware. Asegúrese de que su almacén guarde estos módulos de seguridad en ambientes con humedad controlada para proteger los condensadores electrolíticos integrados.
