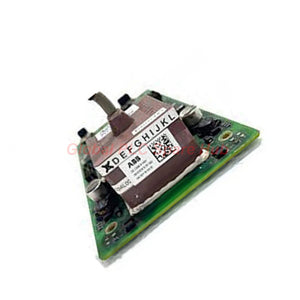

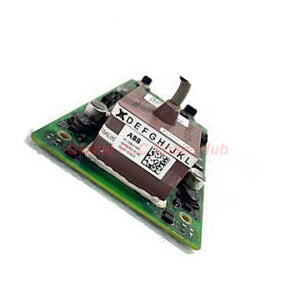

GD C806A 3BHE028761R1001 Controlador de puerta ABB para ACS 2000

Descripción general del producto

• El GD C806A (Número de pieza: 3BHE028761R1001) es una interfaz de control de puerta especializada diseñada para electrónica de potencia de alta tensión.
• Proporciona el puente crítico entre la lógica de control y los semiconductores de potencia para la serie GD C806A.
• Este módulo garantiza una conmutación rápida y una ejecución precisa de la modulación por ancho de pulso (PWM) en los sistemas 3BHE028761R1001.


Matriz de rendimiento técnico

• Marca: ABB
• Modelo: GD C806A
• Número de pieza: 3BHE028761R1001
• Suministro nominal: entrada regulada de 24 V CC
• Corriente de salida máxima: capacidad de accionamiento de 5 A por canal
• Clasificación de aislamiento: aislamiento galvánico de 2500 V CC
• Lógica de señal: entrada compatible con CMOS/TTL de 5 V CC
• Rango térmico: -40 °C a +85 °C operación de grado industrial
• Origen: Suiza (CH)
• Masa: 0,25 kg de peso neto

Información de Global PLC Spare HUB

• Nuestras pruebas de campo confirman que el GD C806A destaca en la reducción de las pérdidas por conmutación dentro del circuito 3BHE028761R1001.
• El robusto aislamiento de 2500 V evita que los transitorios de alta tensión dañen el hardware de control anterior.
• Esta versión específica es esencial para mantener la inmunidad dv/dt requerida en aplicaciones de variadores de media tensión.
• Es una pieza de repuesto crítica para las instalaciones que utilizan la plataforma ACS 2000 para garantizar un disparo de puerta sin latencia.

Equipo objetivo y escenarios de aplicación

• Compatibilidad principal del sistema: Variadores de media tensión ABB ACS 2000.
• Conversión de potencia: Inversores de red a gran escala y convertidores industriales.
• Sectores industriales: Polipastos de minería, laminadores de metales y estaciones de bombeo de agua.
• Control de movimiento: Sistemas de excitación de motores síncronos de alto par que utilizan 3BHE028761R1001.

Capacidades de diagnóstico y monitoreo

• El GD C806A cuenta con monitoreo activo integrado para la estabilidad de la tensión puerta-emisor.
• Detecta condiciones de cortocircuito a nivel de semiconductor de potencia casi instantáneamente.
• Los técnicos pueden verificar la integridad del pulso utilizando un osciloscopio en los puntos de prueba designados.
• Los bucles de retroalimentación de fallas locales se integran directamente con el bus de control 3BHE028761R1001.

Logística y garantía de calidad

• Garantía: 12 meses de garantía industrial completa.
• Plazo de envío: Pedidos procesados y enviados en 24 a 48 horas.
• Socios de envío: Entrega urgente en todo el mundo a través de FedEx, UPS y DHL.
• Condición: Componentes industriales completamente nuevos que cumplen con todas las especificaciones técnicas originales.

Preguntas frecuentes profesionales

• ¿El GD C806A requiere componentes externos de protección contra la desaturación?
• El módulo integra protección primaria, pero debe alinearlo con los umbrales de monitoreo colector-emisor específicos del IGBT.
• ¿Se puede utilizar este controlador con pilas de alimentación que no sean de ABB?
• Aunque está diseñado para la arquitectura 3BHE028761R1001, se adapta a otros sistemas si los niveles de tensión coinciden.
• ¿Cómo beneficia el aislamiento de 2500 V a la fiabilidad a largo plazo?
• Evita fallas catastróficas del PLC o la MCU al contener las averías de los semiconductores dentro de la etapa de potencia.
• ¿Qué causa la falla prematura en los módulos de controlador de puerta como el GD C806A?
• La humedad ambiental excesiva y las ondulaciones no reguladas del suministro de 24 V son las causas más comunes de degradación de la señal.
• ¿Se requiere calibración después de reemplazar una unidad 3BHE028761R1001?
• No se necesita calibración manual, pero recomendamos verificar el tiempo de la forma de onda de la puerta durante la puesta en marcha.

Guía de adquisición y selección

• Verifique que su número de pieza existente coincida exactamente con 3BHE028761R1001 para la compatibilidad de la orientación del conector.
• Para alineaciones de múltiples variadores, obtenga unidades del mismo lote de fabricación para garantizar características de conmutación coincidentes.
• Confirme que su fuente de alimentación de 24 V cumpla con la demanda de corriente máxima de 5 A durante las operaciones de conmutación de alta frecuencia.
• Asegúrese de que los separadores de montaje estén apretados correctamente para evitar la pérdida intermitente de la señal en entornos de alta vibración.
