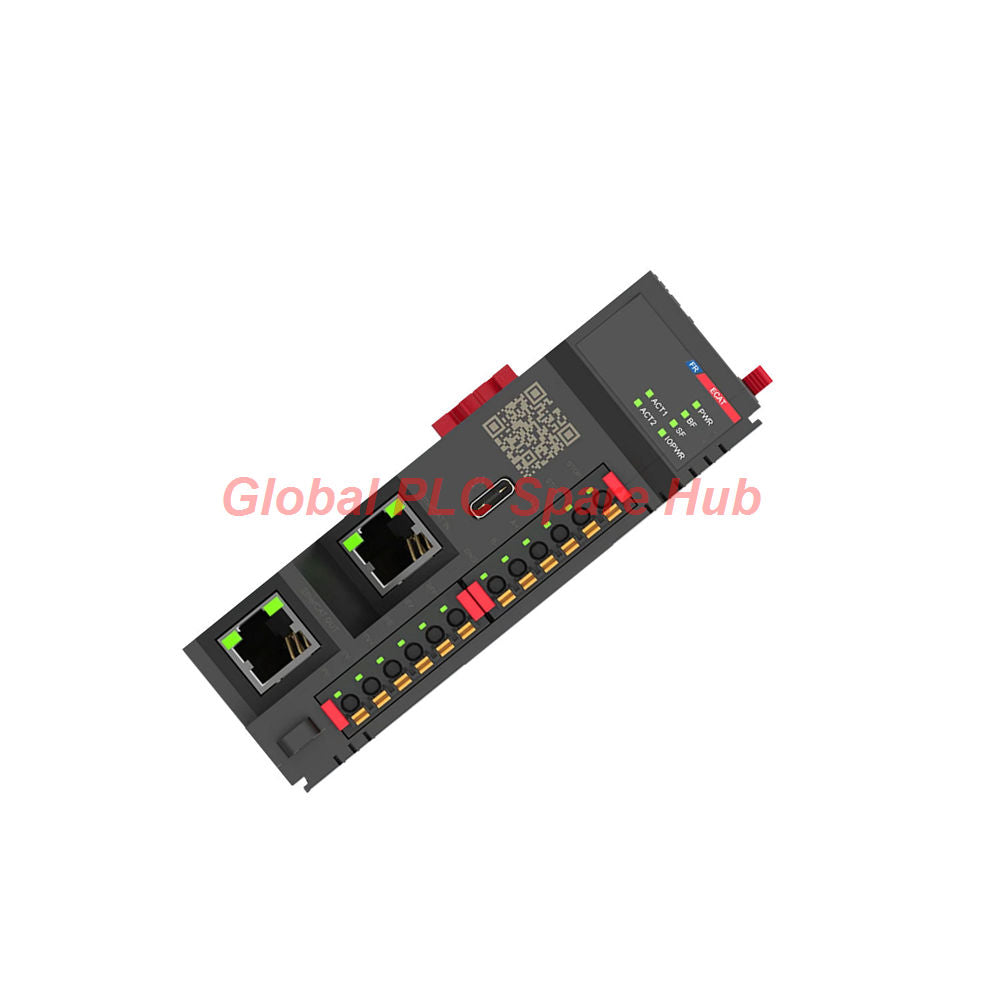

Módulo de E/S distribuida FR-ECAT Flexem EtherCAT Acoplador de bus

Conocimiento de Global PLC Spare HUB

El FR-ECAT está diseñado para aplicaciones de alta densidad donde el espacio en el gabinete y el rendimiento de datos son igualmente críticos. A diferencia de los acopladores estándar, esta unidad gestiona un área masiva de datos de proceso de 1024 bytes tanto para la entrada como para la salida. Nuestra evaluación técnica destaca el robusto circuito de gestión de energía, que cuenta con protección integrada contra sobrecorriente y anti-reversa, esencial para mantener el tiempo de actividad en redes eléctricas industriales inestables. El factor de forma de riel DIN de 35 mm asegura que el FR-ECAT se integre en los diseños de control existentes sin necesidad de modificaciones mecánicas.

Especificaciones Técnicas

• Marca: Flexem
• Modelo: FR-ECAT
• Protocolo: EtherCAT (Ethernet Industrial en Tiempo Real)
• Voltaje de Suministro: 9 a 36 VCC (24 VCC Nominal)
• Consumo de Energía: 110mA @ 24VCC
• Corriente de Energía de Campo: Máximo 8A CC
• Capacidad de Expansión: Soporta hasta 31 Módulos de Expansión
• Capacidad de Datos de Proceso: Máx. 1024 Bytes de Entrada / 1024 Bytes de Salida
• Interfaz Física: Conectores RJ45 Duales (Blindados)
• Velocidad de Comunicación: 10/100 Mbps Dúplex Completo
• Distancia de Transmisión: Hasta 100 metros entre nodos
• Aislamiento: Aislamiento Galvánico Integrado
• Temperatura de Operación: -20°C a 70°C
• Clase de Protección: IP20

Desglose de la Configuración

• FR-ECAT Jerarquía del Sistema
  • Capa de Red
    • Controlador Esclavo EtherCAT (ESC)
    • Lógica de Conmutación de Puerto Dual
  • Gestión de Energía
    • Amplio Rango de Entrada de 9-36V
    • Distribución Aislada de Energía de Campo
  • Despliegue Físico
    • Montaje en Riel DIN de 35mm sin Herramientas
    • Compatibilidad de Cableado Máximo de 1.5mm² (AWG 16)

Capacidades de Diagnóstico

El FR-ECAT proporciona amplios diagnósticos a bordo a través de su matriz de LED localizada. Los operadores pueden identificar inmediatamente el estado del enlace, la actividad de la red y las fallas internas del módulo. A través del software maestro EtherCAT, los ingenieros pueden acceder a los objetos CoE (CANopen over EtherCAT) para monitorear los niveles de voltaje de suministro en tiempo real y el estado de la comunicación del módulo de expansión. Esto permite un mantenimiento predictivo antes de que ocurra una pérdida de señal en la línea de producción.

Escenarios de Aplicación Típicos

• Sincronización de control de movimiento multieje en maquinaria CNC.
• Líneas de empaquetado de alta velocidad que requieren clusters de E/S distribuidos.
• Adquisición de datos a gran escala en el monitoreo de energía renovable.
• HVAC y automatización de edificios utilizando backbones EtherCAT.

Logística y Garantía

• Empaque: Sellado de Fábrica, Condición Nueva
• Garantía: 12 Meses de Garantía Técnica Integral
• Período de Envío: Despachado en 24-48 Horas
• Socios de Mensajería: Global Express a través de FedEx, UPS y DHL

Preguntas Frecuentes (FAQ)

¿El FR-ECAT requiere una fuente de alimentación separada para los módulos de expansión?

El módulo obtiene la energía lógica de la entrada principal de 24VCC, pero los sensores del lado del campo requieren energía a través de los terminales de alimentación de campo, que soportan hasta 8A.

¿Cuántos puntos de E/S puedo controlar de manera realista con una estación principal FR-ECAT?

Dado el límite de datos de 1024 bytes y el límite de expansión de 31 módulos, puede gestionar cientos de puntos digitales o docenas de canales analógicos de alta resolución.

¿Cuál es la importancia de la protección "Anti-reversa" en este modelo?

En instalaciones de campo rápidas, los errores de cableado son comunes. Esta protección evita que la PCB interna se queme si los cables positivo y negativo se invierten.

¿Es el FR-ECAT compatible con maestros EtherCAT de terceros como TwinCAT o Codesys?

Sí, como esclavo EtherCAT estándar, es totalmente compatible una vez que el archivo ESI se importa a su herramienta de configuración maestra específica.

Guía de Selección: ¿Cuándo debo elegir el FR-ECAT en lugar de un acoplador Modbus/TCP?

Elija el FR-ECAT cuando su aplicación requiera tasas de actualización de sub-milisegundos o una sincronización ajustada entre múltiples nodos, lo cual Modbus estándar no puede proporcionar.

Consejos de Compra

Antes de finalizar su pedido del FR-ECAT, verifique el consumo total de corriente de sus módulos de expansión previstos. Si la carga combinada excede los 8A, debe integrar un módulo de alimentación adicional en la pila. Asegúrese de usar cables blindados Cat5e o Cat6 para mantener la clasificación de transmisión de 100m en entornos de alta EMI.
