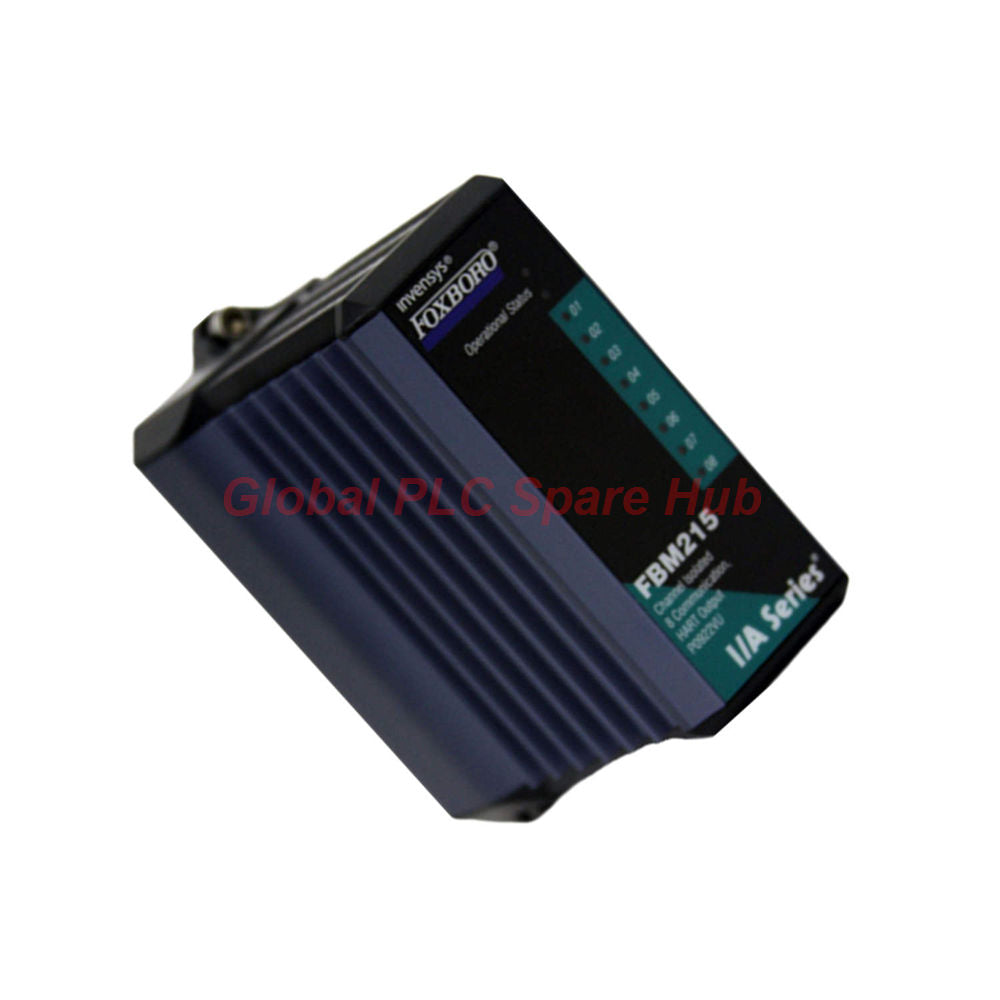

Módulo de salida de comunicación HART Foxboro FBM215 serie 200

Información de Global PLC Spare HUB

• El Foxboro FBM215 sirve como una interfaz de alta fiabilidad para la automatización industrial moderna.
• Este módulo cierra la brecha entre el control digital y la ejecución a nivel de campo.
• Los ingenieros eligen el FBM215 por su resolución de señal superior de 13 bits.
• La unidad sobresale en entornos hostiles con su recubrimiento protector con clasificación G3.
• Simplifica la gestión de activos al extraer valiosos datos de diagnóstico HART.

Introducción del producto

• El Foxboro FBM215 proporciona ocho canales aislados para el control de salida analógica.
• Soporta comunicación digital HART bidireccional para instrumentos de campo inteligentes.
• Recomendamos que descargue el manual técnico oficial para la configuración.
• Consulte la guía de usuario de la Serie 200 para la instalación.

Especificaciones Técnicas

• Marca: Foxboro
• Número de modelo: FBM215
• Tipo de módulo: Interfaz de salida de comunicación HART
• Rango de medición: Salidas de bucle de corriente estándar de 4mA a 20mA.
• Respuesta de frecuencia: Tasa máxima de cambio de 20mA en 60 milisegundos.
• Precisión analógica: Precisión dentro de ±0.05% del rango de salida total.
• Linealidad: Linealidad de alto rendimiento incluida en la especificación de precisión.
• Resolución: Conversión digital a analógica de 13 bits de alta fidelidad.
• Carga de salida: Conduce una resistencia máxima de 750 Ohmios.
• Rango de temperatura: Límites de funcionamiento de -20 a +60°C (-4 a +140°F).
• Tolerancia ambiental: Clasificado para entornos de Clase G3 (duros) según ISA S71.04.
• Anti-interferencia: Aislamiento galvánico de 600 VCA entre canales y tierra.

Instalación y Compatibilidad

• Compatible con todas las placas base y procesadores Foxboro Serie 200.
• Soporta las versiones 5, 6 y 7 de instrumentos HART.
• Se conecta a través del Fieldbus redundante del módulo de 2 Mbps para mayor fiabilidad.
• Cumple con las especificaciones de la capa física HART FSK para cableado de larga distancia.
• La distancia máxima se extiende hasta 3030 metros sin barreras de seguridad.

Diagnóstico y Conveniencia de Mantenimiento

• El FBM215 no requiere calibración manual durante su vida útil.
• Cada canal cuenta con limitación de corriente individual y regulación de voltaje.
• El módulo detecta cortocircuitos en el FET de salida y limita la corriente a 100mA.
• La verificación de errores incluye paridad en bytes y bytes de verificación CRC.
• Los LED integrados proporcionan un estado inmediato de la salud del hardware y la comunicación.

Certificación y Seguridad

• Cumple con la Directiva Europea EMC 2014/30/EU para inmunidad industrial.
• Listado UL/UL-C para Clase I, División 2, Grupos A-D.
• Certificado ATEX para aplicaciones Ex nA IIC T4 Zona 2.
• Cumple con la Directiva Europea de Baja Tensión 2014/35/EU.

Embalaje y Logística

• Lista de paquetes: 1 x Módulo Foxboro FBM215 nuevo, 1 x Certificado de Conformidad.
• Garantía: Calidad garantizada con una garantía estándar de 12 meses.
• Entrega Express: Envío a todo el mundo a través de FedEx, UPS o DHL.
• Tiempo de envío: Envío fiable dentro de las 24-48 horas después de la confirmación del pedido.

Escenarios de Aplicación Típicos

• Control de precisión de válvulas inteligentes en plantas de procesamiento químico.
• Monitoreo remoto de actuadores en instalaciones de tratamiento de agua.
• Integración de E/S de alta densidad para DCS de refinerías de petróleo y gas.
• Control de bucle crítico en sistemas de generación y distribución de energía.

Revisión de Global PLC Spare HUB

• El FBM215 es el estándar de la industria para el control de salida basado en HART.
• Su capacidad para manejar ocho canales en una huella compacta ahorra espacio.
• El aislamiento de 600 VCA proporciona una protección esencial para sus procesadores de control.
• Los ingenieros prefieren este modelo por su simplicidad plug-and-play en el ecosistema Foxboro.

Preguntas Frecuentes (FAQ)

• Pregunta: ¿Este módulo es compatible con los últimos instrumentos HART Versión 7?
• Respuesta: Sí, el FBM215 es totalmente compatible con las versiones HART 5, 6 y 7.


• Pregunta: ¿Se requiere calibración manual al instalarlo por primera vez?
• Respuesta: No, el módulo y su conjunto de terminación no requieren calibración en campo.


• Pregunta: ¿Cómo maneja el módulo las sobretensiones de alto voltaje?
• Respuesta: Utiliza aislamiento óptico y por transformador para soportar hasta 600 VCA.


• Pregunta: ¿Cuál es la guía de compra recomendada para su reemplazo?
• Respuesta: Siempre verifique el tipo de su placa base y el número de modelo FBM existente antes de realizar el pedido.


• Pregunta: ¿Puedo usarlo para conexiones de dispositivos de campo de larga distancia?
• Respuesta: Sí, soporta hasta 3000 m dependiendo de la resistencia del bucle y el voltaje de cumplimiento.
