FCNA-01 Adaptador de comunicación para variadores ABB | Solución de conectividad ControlNet

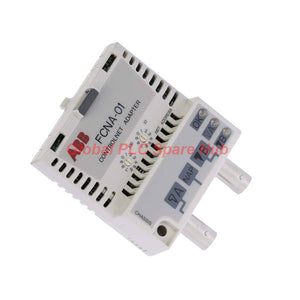

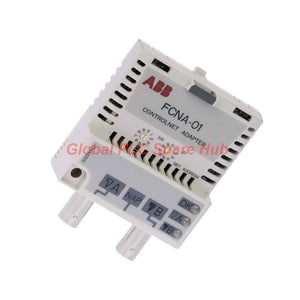

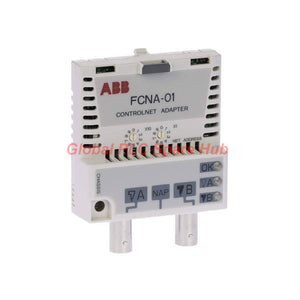

Módulo adaptador ControlNet ABB FCNA-01 — Interfaz de comunicación para variadores industriales

El ABB FCNA-01 es un adaptador de comunicación ControlNet diseñado para variadores ABB compatibles. Conecta el variador a una red industrial ControlNet para comunicarse con un escáner ControlNet compatible.

El módulo se instala directamente en la ranura de opciones del variador. El variador suministra la energía de funcionamiento a través del conector X3 de 20 pines. Esta disposición simplifica la integración sin necesidad de una fuente de alimentación externa independiente para el adaptador.

Con una velocidad de 5 Mbit/s, el FCNA-01 admite topologías de red ControlNet, incluidas las configuraciones de bus, estrella y árbol. Su especificación de cable coaxial RG-6 con blindaje cuádruple permite realizar instalaciones de redes industriales cuando los ingenieros cumplen los requisitos aplicables de cableado y terminación.

El adaptador cuenta con protección IP20, indicadores LED de diagnóstico y una placa de circuito impreso con recubrimiento conformado. Estas características permiten su instalación dentro de un armario para variadores adecuado o un recinto eléctrico protegido.

01 | Identidad del producto y función principal

02 | Especificaciones eléctricas y de hardware

Nota sobre el presupuesto de potencia: El adaptador requiere una alimentación nominal de 3,3 V y puede consumir hasta 450 mA. Confirme la capacidad de alimentación de la ranura de opciones del variador antes de la instalación. No aplique una alimentación externa a menos que el fabricante lo exija explícitamente.

03 | Rendimiento de la red ControlNet

El FCNA-01 conecta un variador compatible a una red ControlNet. El tipo de cable, la terminación, la topología y la longitud total de la red afectan a la fiabilidad de la comunicación.

Estas longitudes de cable dependen de la configuración de red especificada. Confirme las reglas de diseño de ControlNet aplicables antes de ampliar una red o añadir nodos. La ubicación de los repetidores y los límites de los segmentos deben seguir la documentación del equipo de red.

Comprobación importante de los conectores: La especificación suministrada incluye dos tomas modulares 8P8C. Verifique el tipo de conector y la asignación de pines con la etiqueta del módulo y la documentación de ABB antes de seleccionar cables o accesorios.

04 | Instalación y puesta en servicio de la red

Instale el ABB FCNA-01 según las instrucciones del fabricante del variador. Confirme la compatibilidad antes de retirar las cubiertas o insertar el módulo de opción.

1. Verifique el variador: Confirme que el variador admite la opción FCNA-01 y sus requisitos de firmware.
2. Aísle la alimentación: Desconecte el variador de su fuente de alimentación y siga los procedimientos de bloqueo del sitio.
3. Inspeccione la ranura de opciones: Compruebe que la ranura, el conector y el módulo no presenten daños visibles ni contaminación.
4. Instale el módulo: Inserte el adaptador en la ranura de opciones designada sin forzar el conector.
5. Asegure la instalación: Siga las instrucciones de montaje y fijación del manual del variador.
6. Conecte la red: Utilice el cable especificado y verifique la asignación de los conectores.
7. Compruebe la terminación: Confirme la terminación requerida en ambos extremos del segmento de red correspondiente.
8. Restaure la alimentación: Vuelva a energizar el variador después de completar todas las comprobaciones de seguridad.
9. Verifique la comunicación: Inspeccione los LED y confirme que el escáner reconozca la interfaz del variador.
10. Compruebe los datos del variador: Verifique los datos de control y estado configurados antes de habilitar el funcionamiento normal.

Siga el procedimiento de puesta en servicio del variador para la configuración de parámetros y la integración de la red. No asuma que la instalación física por sí sola establece una conexión ControlNet funcional.

05 | Indicadores de diagnóstico y resolución de problemas

El módulo cuenta con dos LED bicolor y un LED de diagnóstico tricolor. Estos indicadores ayudan a los ingenieros durante la instalación y la investigación de fallos. Consulte el manual de ABB correspondiente para conocer el significado exacto de cada color de LED y patrón de parpadeo.

• Síntomas relacionados con la alimentación: Compruebe la alimentación de la ranura de opciones del variador y el asentamiento del módulo si el adaptador no se inicializa.
• Fallos de comunicación de red: Inspeccione la integridad del cable, los conectores, la terminación y la topología de red.
• El escáner no puede identificar el variador: Confirme la configuración del escáner, la direccionación de los nodos y la compatibilidad del adaptador con el variador.
• Comunicación intermitente: Revise el trazado del cable, el blindaje, el estado de los conectores y las posibles interferencias eléctricas.
• Los datos del variador no se actualizan: Compruebe la configuración del escáner y los parámetros de comunicación del variador.

Ejemplo de resolución de problemas en campo: Un variador puede encenderse normalmente mientras el escáner informa de un fallo de comunicación. Primero, verifique el asentamiento del adaptador y los LED de diagnóstico. A continuación, inspeccione el cable ControlNet y la terminación. Por último, confirme la configuración del escáner y la compatibilidad del variador. Esta secuencia permite separar los problemas básicos de hardware de los problemas de configuración de red.

Los LED del adaptador proporcionan indicaciones de diagnóstico, no un análisis completo de la red. Utilice herramientas de diagnóstico ControlNet compatibles cuando los fallos persistan o requieran una investigación detallada de la señal.

06 | Compatibilidad del variador y adecuación de la aplicación

El FCNA-01 está destinado a variadores ABB compatibles que admitan este módulo de opción. La especificación suministrada no identifica todos los modelos de variador o revisiones de firmware compatibles.

• Variadores de frecuencia ABB: Integración de red cuando el modelo exacto de variador admita el adaptador.
• Control de motores industriales: Intercambio de datos de control y estado configurados del variador a través de ControlNet.
• Líneas de producción automatizadas: Integración de variadores compatibles en una arquitectura de control basada en ControlNet.
• Sistemas de manipulación de materiales: Conectividad de red para aplicaciones compatibles de transportadores y variadores de motor.
• Maquinaria de procesos: Comunicación del variador dentro de redes de automatización industrial compatibles.
• Proyectos de sustitución de variadores: Restauración de la conectividad de red tras comprobar el módulo existente y la configuración del variador.

Antes de realizar el pedido, confirme el modelo del variador, el soporte de la ranura de opciones, los requisitos de firmware, la disposición de los conectores de red y la configuración del escáner. No asuma que todos los variadores ABB admiten el FCNA-01.

07 | Perspectiva de Global PLC Spare HUB

Al resolver problemas de un variador conectado a ControlNet, los ingenieros deben separar tres niveles: la preparación del variador, el funcionamiento del adaptador y la comunicación de red. Este enfoque evita sustituir un módulo de comunicación antes de comprobar el sistema circundante.

Caso 1: El variador funciona localmente, pero el sistema de control no puede comunicarse.

El funcionamiento local no confirma que el adaptador de red funcione correctamente. Compruebe la conexión de la ranura de opciones, los LED de diagnóstico, la configuración del escáner y las conexiones físicas de red. Verifique que el escáner reconozca el dispositivo esperado.

Caso 2: La comunicación se vuelve inestable tras cambiar un cable.

Revise primero la especificación del cable y la compatibilidad de los conectores. A continuación, verifique la terminación y la topología de la red. Una terminación incorrecta o un cableado inadecuado pueden interrumpir la comunicación incluso cuando el variador permanece alimentado.

Caso 3: El módulo de sustitución se enciende, pero no restablece la comunicación.

Confirme el número de pieza exacto del FCNA-01 y la compatibilidad con el variador. Compruebe la configuración del escáner y los ajustes de comunicación del variador. Compare el cableado instalado con la disposición original antes de cambiar los parámetros de red.

Recomendación de ingeniería: Registre los estados originales de los LED, el estado del escáner, el modelo del variador y la configuración de red antes de sustituir el módulo. Estos registros proporcionan una base útil para aislar fallos y verificar la puesta en servicio.

08 | Normas, protección y condiciones de instalación

• EMC: La especificación suministrada indica el cumplimiento de la norma EN 61800-3:2004.
• Protección de entrada: IP20. El módulo requiere una protección adecuada del recinto contra peligros ambientales.
• Protección de la placa de circuito impreso: El recubrimiento conformado proporciona una capa adicional de protección para la placa de circuito.
• Condiciones ambientales: Siga los límites especificados en el manual correspondiente del variador.
• Seguridad eléctrica: Aísle el variador y respete los requisitos de instalación del fabricante.

IP20 no proporciona protección contra el agua ni el polvo conductor. Seleccione el recinto y la ubicación de instalación según el entorno de funcionamiento real.

09 | Embalaje, garantía y envío

• Producto: Módulo adaptador ControlNet ABB FCNA-01.
• Cantidad: Un módulo, a menos que la cotización indique lo contrario.
• Accesorios: Los cables, las resistencias de terminación y los componentes de red adicionales no están incluidos a menos que se especifiquen.
• Documentación: La disponibilidad depende del paquete de productos acordado.
• Garantía: 12 meses bajo los términos de venta acordados.
• Envío: Normalmente 24–48 horas después de la confirmación del pedido, sujeto a disponibilidad de stock y validación del pago.
• Transportistas: FedEx, UPS y DHL, sujetos a la disponibilidad del destino y del servicio.

Contacte con Global PLC Spare HUB para confirmar la disponibilidad, el modelo exacto, los accesorios incluidos y los acuerdos de envío. Proporcione el país de destino y la cantidad requerida para obtener una cotización.

10 | Preguntas frecuentes

P1: ¿El FCNA-01 requiere una fuente de alimentación independiente?

No se incluye ninguna fuente externa independiente en la especificación suministrada. El variador proporciona +3,3 V CC ±5 %, con una corriente máxima de 450 mA, a través de la interfaz de opción. Confirme que el variador seleccionado admita el módulo.

P2: ¿Qué información deben recopilar los ingenieros antes de sustituir un adaptador instalado?

Registre el modelo del variador, el número de pieza del módulo, la configuración del escáner, la disposición de los conectores de red y los estados de los LED de diagnóstico. También documente el trazado del cableado existente y las ubicaciones de terminación. Esta información ayuda a evitar discrepancias de cableado y configuración.

P3: ¿Puede el FCNA-01 conectarse directamente a una red Ethernet?

El FCNA-01 está especificado para ControlNet, no para redes Ethernet estándar. Sus conectores 8P8C indicados no establecen compatibilidad con Ethernet. Confirme los requisitos de protocolo y cable antes de conectar cualquier equipo de red.

P4: ¿Cómo debe evaluar un diseñador de red la longitud máxima del cable?

Utilice el número de nodos y la topología de red especificados para seleccionar el límite de longitud aplicable. Las cifras suministradas indican 250 m para 48 nodos y 1.000 m para dos nodos. Las distancias extendidas de hasta 5.000 m requieren repetidores y un diseño de red conforme.

P5: ¿Qué deben verificar los compradores al adquirir un FCNA-01 para una instalación de variador antigua?

Confirme el número de pieza exacto, la compatibilidad con la ranura de opciones del variador, los requisitos de firmware y la configuración del escáner ControlNet. Compruebe también la disponibilidad de los conectores y los requisitos de terminación. Solicite una verificación técnica antes de realizar el pedido si la documentación original del variador no está disponible.

Solicite una cotización para el ABB FCNA-01

¿Necesita un adaptador ControlNet ABB FCNA-01 para su proyecto de comunicación de variadores? Contacte con Global PLC Spare HUB para obtener precios, disponibilidad, comprobaciones de compatibilidad y opciones de envío internacional.

Envíenos el modelo del variador, la cantidad requerida, el país de destino y los detalles de la aplicación. Nuestro equipo puede ayudar a verificar el módulo especificado y sus requisitos principales de comunicación antes de la compra.
