FC-TSAI-1620M Honeywell Safety Manager Entrada Analógica FTA

Global PLC Spare HUB's Insight

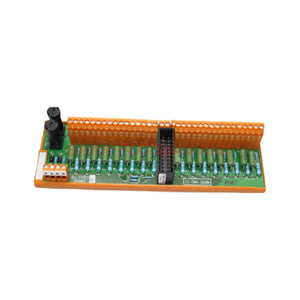

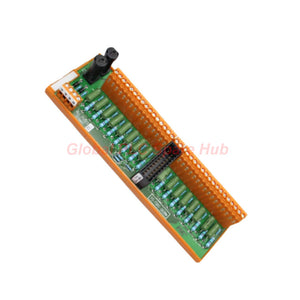

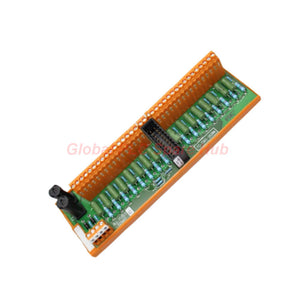

El Honeywell FC-TSAI-1620M es un conjunto de terminación de campo (FTA) de alta integridad diseñado específicamente para el ecosistema Safety Manager. Sirve como interfaz física entre los sensores de campo críticos y el módulo de entrada de alta densidad SAI-1620m. Los equipos de ingeniería priorizan el FC-TSAI-1620M por su robusta conversión lineal de señales de CC de 0(4)-20 mA en niveles internos de alta precisión de 0-4 Vcc. Su cumplimiento con las ubicaciones peligrosas Clase I, División 2 lo convierte en un estándar para entornos industriales volátiles. Recomendamos este módulo para bucles críticos de seguridad donde se requiere una reducción del tamaño de E/S de alta densidad sin comprometer la precisión del bucle (0.1%). Asegúrese de que sus cables de interconexión SICC-0001 estén correctamente enrutados y blindados para mantener la integridad de la señal a través del enlace de la placa posterior.

Matriz de especificaciones técnicas

• Marca: Honeywell
• Modelo: FC-TSAI-1620M
• Tipo: Conjunto de terminación de campo de entrada analógica (FTA)
• Densidad de canales: 16 canales (separados en 2 grupos de 8)
• Rango de entrada: 0-25 mA (bucles estándar de 0/4-20 mA)
• Resistencia de entrada: 250 Ω (± 1%)
• Precisión de conversión: 0.1% al módulo SAI-1620m
• Alimentación externa: 30 Vcc nominal
• Protección: Fusibles integrados de acción lenta de 315 mAT (5 x 20 mm)
• Clasificación de área peligrosa: Clase I, División 2
• Tipo de montaje: Enganche universal para rieles DIN EN TS32 / TS35
• Especificaciones de terminales: Diámetro máximo de cable AWG 14, par de 0.5 Nm

Aplicaciones de ingeniería y compatibilidad

• Integración de Safety Manager: Diseñado exclusivamente para interactuar con el módulo analógico de alta densidad SAI-1620m.
• Detección de áreas peligrosas: Optimizado para transmisores de presión, temperatura y nivel en áreas Clase I Div 2.
• Lógica de doble propósito: Adecuado tanto para sistemas instrumentados de seguridad (SIS) como para control de procesos no seguros.
• Conectividad de campo: Utiliza cables de interconexión del sistema SICC-0001/Lx para una vinculación fiable del chasis al campo.

Capacidades de diagnóstico y seguridad

• Monitoreo de distribución de energía: Permite el monitoreo en tiempo real de la energía externa conectada al módulo FTA.
• Limitación de corriente: La limitación de voltaje y corriente integrada garantiza que los bucles de campo permanezcan dentro de los parámetros de energía seguros.
• Integridad del bucle: La resistencia de derivación precisa de 250 Ω permite niveles de señal de diagnóstico consistentes.
• Facilidad de servicio: Los terminales de tornillo y la fusión de canales individuales (315 mAT) simplifican la resolución de problemas localizada.

Logística global y compromiso de servicio

• Cobertura de garantía: Cada unidad está respaldada por una garantía industrial completa de 12 meses.
• Envío global: Envío exprés prioritario a través de FedEx, UPS y DHL.
• Velocidad de procesamiento: Los pedidos se confirman y envían en un plazo de 24-48 horas.
• Conformidad: Todos los componentes están verificados para una compatibilidad auténtica con Honeywell Safety Manager.

Guía de selección y compra

• Verificar la agrupación: Tenga en cuenta que 16 canales se dividen en dos grupos de ocho con un punto común de 0 V.
• Margen de potencia: Esta es una interfaz pasiva; asegúrese de que su fuente externa de 30 Vcc maneje la carga total del bucle.
• Seguridad del riel DIN: Para entornos con alta vibración, use topes para evitar el desplazamiento del módulo en el riel.

Preguntas frecuentes profesionales

¿Puede el FC-TSAI-1620M alimentar transmisores pasivos de 2 hilos?

Sí, el módulo proporciona distribución de energía a cada transmisor con limitación integrada de voltaje-corriente para áreas peligrosas.

¿Cuál es la importancia de la clasificación de precisión del 0.1%?

Esto garantiza que el valor analógico recibido por la CPU del Safety Manager sea una representación ultraprecisa de la corriente del sensor de campo.

¿Cómo identifico un fusible quemado en un canal específico?

Una pérdida de señal o una alarma de "Rango inferior" en el software del Safety Manager suele indicar un fusible de 315 mAT quemado en el canal correspondiente.

¿Es posible mezclar señales de seguridad y no seguridad en el mismo FTA?

Si bien el módulo admite ambos, las prácticas estándar de ingeniería de seguridad recomiendan segregar los bucles críticos de seguridad en FTAs dedicados.

¿Cuál es la longitud máxima del cable para la interconexión SICC-0001?

La longitud depende de la disposición específica de su gabinete, pero está optimizada para la conectividad de racks de alta densidad dentro del cerramiento.
