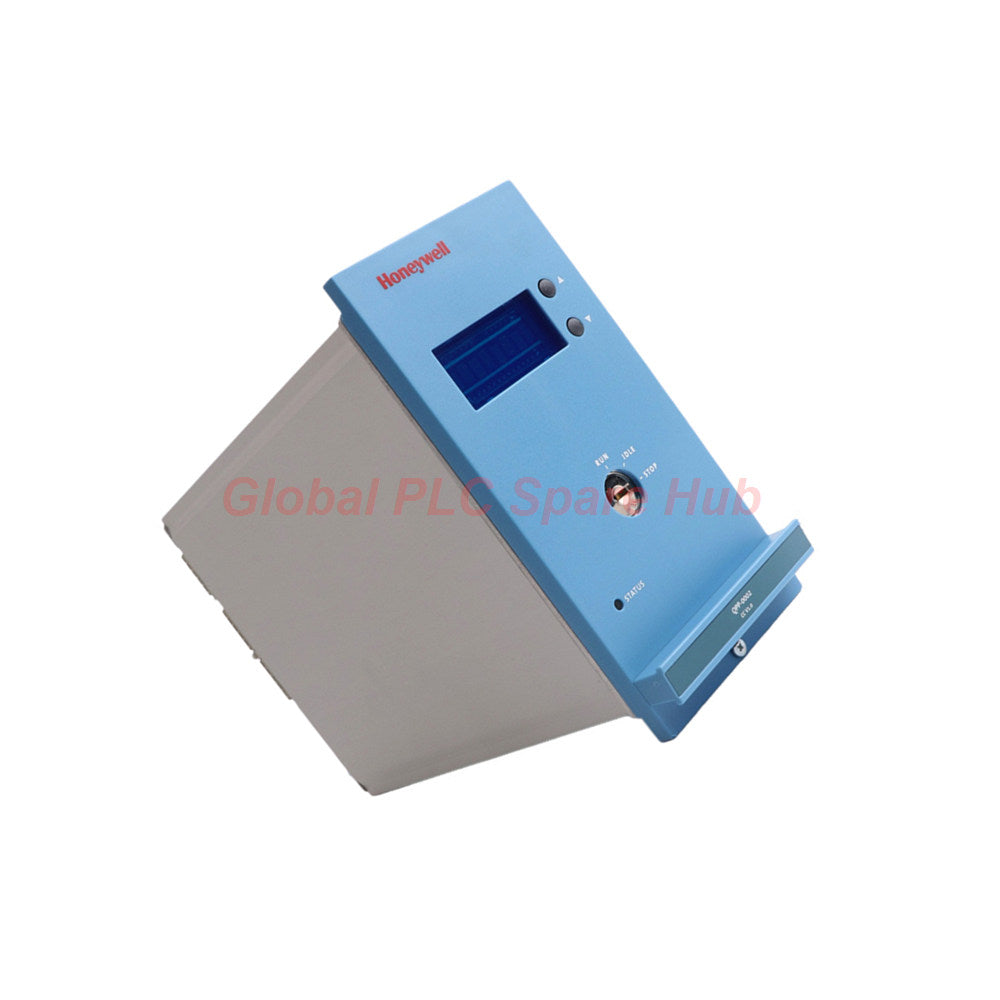

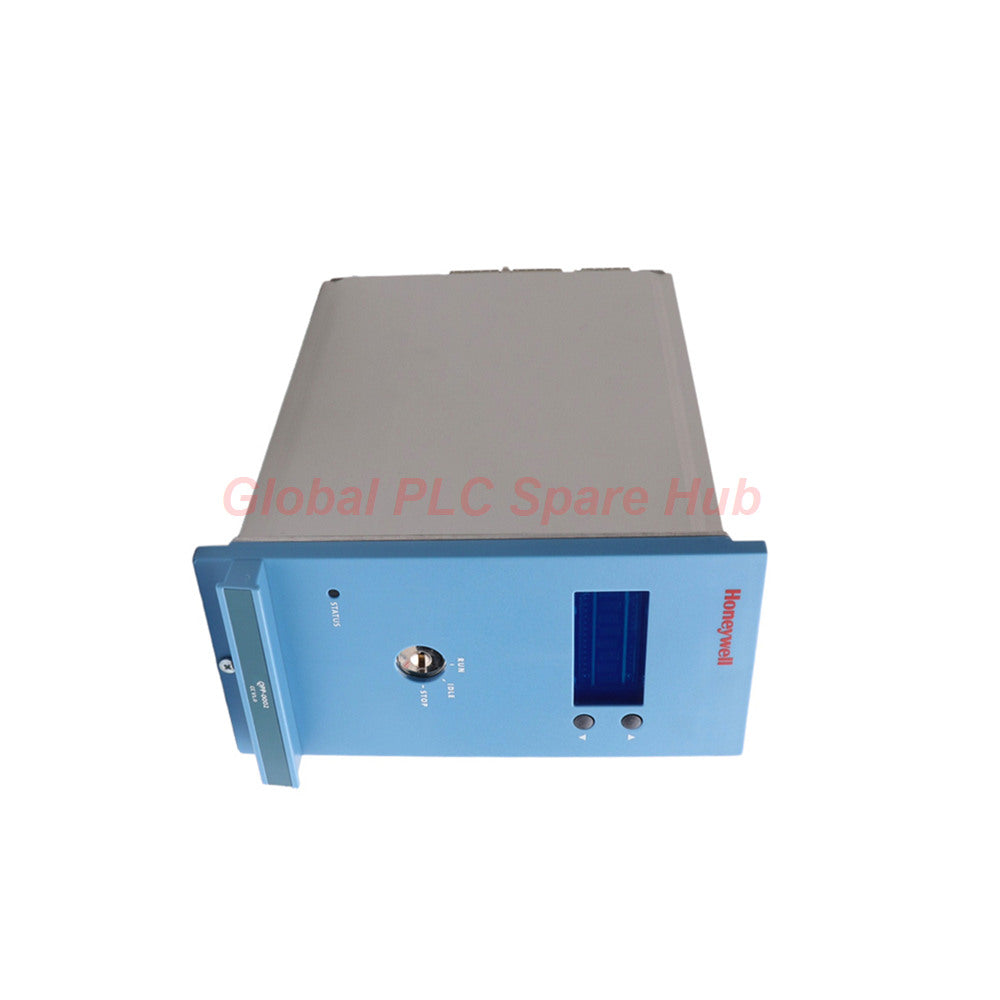

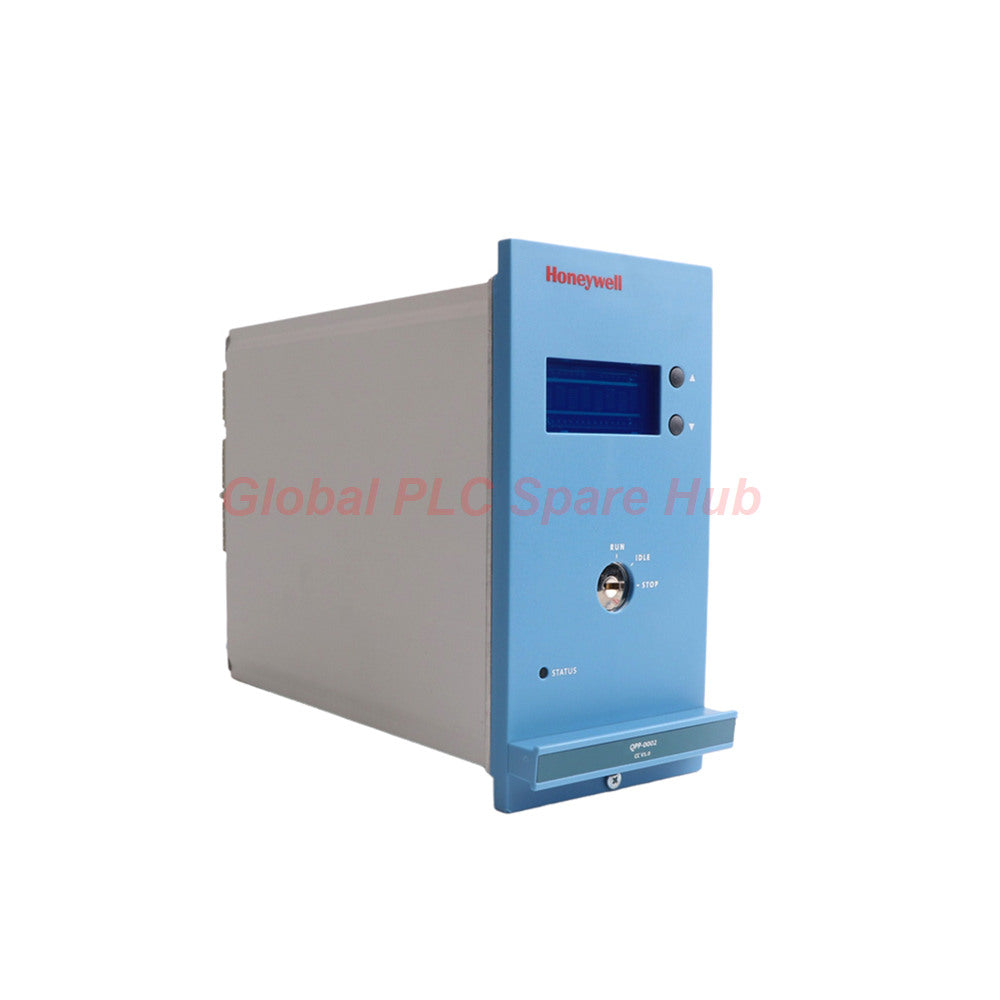

Módulo Procesador Cuádruple de Alto Rendimiento FC-QPP-0002 de Honeywell

Información de Global PLC Spare HUB

El Honeywell FC-QPP-0002 es un módulo de procesador cuádruple de alta integridad diseñado para la arquitectura de sistema de control a prueba de fallos (FSC). Este módulo está diseñado para manejar lógica de seguridad crítica donde el procesamiento redundante no es negociable. Su arquitectura "cuádruple" proporciona la lógica de votación de hardware necesaria para cumplir con los estrictos requisitos de SIL (Nivel de Integridad de Seguridad). Los profesionales de la ingeniería valoran el FC-QPP-0002 por su excepcional tolerancia térmica, operando de manera confiable incluso a temperaturas internas del módulo de 70 °C.

Parámetros de rendimiento técnico

• Marca: Honeywell
• Modelo: FC-QPP-0002
• Tipo: Módulo de procesador cuádruple
• Fuente de alimentación lógica: 5 Vcc (± 5 %) a 1.2 A máximo
• Fuente de alimentación de campo: 24 Vcc (–15 % a +30 %)
• Corriente de entrada: Aproximadamente 8 mA a 24 Vcc
• Capacidad de salida: 750 mA por canal de salida
• Protección contra cortocircuitos: Protección electrónica continua
• Temperatura de funcionamiento: –5 °C a +70 °C (+23 °F a +158 °F)
• Humedad relativa: 10 % a 95 % (sin condensación)
• Certificaciones: Aprobado por CE, UL, CSA, TUV, FM
• Dimensiones físicas: 176 × 88.5 × 212 mm
• Peso neto: 1.3 kg

Escenarios de aplicación típicos

• Sistemas de parada de emergencia (ESD): Críticos para la terminación rápida de procesos en refinerías de petróleo y gas.
• Sistemas de incendio y gas (F&G): Gestión de votación de sensores redundantes para detección de llamas y gases tóxicos.
• Sistemas de gestión de quemadores (BMS): Secuenciación segura de operaciones de calderas y hornos industriales.
• Protección de alta presión: Ejecución de lógica de seguridad de alta velocidad para válvulas de alivio de presión y aislamiento.

Capacidades de diagnóstico y seguridad

• Votación redundante: La lógica de hardware interna monitorea el estado del procesador para garantizar estados de salida "a prueba de fallos".
• Diagnóstico de cortocircuitos: La protección incorporada monitorea la resistencia de salida (aprox. 1.1 kΩ) para evitar daños al módulo.
• Monitoreo ambiental: Diseñado para mantener la integridad lógica incluso en los límites superiores de su clasificación de 70 °C.
• Protección contra polaridad inversa: Las entradas están protegidas contra cableado incorrecto durante la puesta en marcha o el mantenimiento.

Envío y garantía de calidad

• Período de garantía: Incluye garantía profesional completa de 12 meses.
• Plazo de envío: Los pedidos se preparan y envían en un plazo de 24 a 48 horas.
• Logística global: Entrega exprés mundial a través de FedEx, UPS y DHL.
• Cumplimiento: Todas las unidades se someten a una rigurosa inspección para cumplir con los estándares de seguridad TUV y FM.

Guía de selección y compra

• Verificación del backplane: Confirme la versión de su backplane FSC existente para verificar la compatibilidad.
• Secuenciación de energía: Asegúrese de que sus fuentes de alimentación con clasificación de seguridad estén calibradas a las tolerancias de 5 V/24 V requeridas.
• Alineación del firmware: Para actualizaciones heredadas, asegúrese de que la versión del firmware se alinee con su programación de lógica de seguridad existente.

Preguntas frecuentes profesionales

¿Cuál es el significado de la designación "Cuádruple" para este procesador?

El FC-QPP-0002 utiliza una arquitectura de votación multicanal para garantizar que una sola falla de componente no pueda resultar en un estado inseguro.

¿Cómo maneja el módulo un cortocircuito sostenido en una salida?

El módulo cuenta con protección continua contra cortocircuitos, lo que significa que limitará electrónicamente la corriente y se recuperará una vez que se elimine la falla sin daños permanentes en el hardware.

¿Se puede utilizar este módulo en entornos marinos con alta humedad?

Sí, está clasificado para una humedad de hasta el 95 % sin condensación y cuenta con múltiples aprobaciones (CE, UL, CSA, TUV) adecuadas para armarios eléctricos marinos y en alta mar.

¿Por qué la corriente de suministro de 5 V es significativamente mayor que la corriente de suministro de 24 V?

Los 5 V CC (1.2 A) alimentan la lógica de alta velocidad y los núcleos de procesamiento, mientras que los 24 V CC (25 mA) se utilizan principalmente para la interfaz y el acondicionamiento de la señal.

¿Cuál es el paso crítico al reemplazar un FC-QPP-0002 en un sistema en funcionamiento?

Asegúrese de que la configuración de "Fuerza" en el software de seguridad esté documentada y que el módulo asociado redundante esté en un estado "Activo" saludable antes de la extracción.
