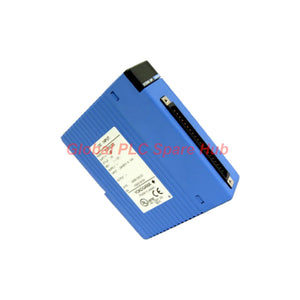

F3XD32-3F Módulo de entrada de CC de 32 puntos Yokogawa Serie F3

F3XD32-3F | Módulo de entrada de CC de 32 puntos de Yokogawa

El Yokogawa F3XD32-3F es un módulo de entrada de CC de 32 puntos diseñado para sistemas de control industrial que requieren una adquisición fiable de señales de campo de 24 V CC. Admite cableado de entrada de sumidero/fuente y utiliza aislamiento por fotocupler para separar la interfaz de señal de entrada de la circuitería interna del módulo.

Los tiempos de muestreo de entrada seleccionables permiten a los ingenieros equilibrar la respuesta de la señal con la estabilidad de la entrada. Con cinco opciones de muestreo tanto para transiciones de apagado a encendido como de encendido a apagado, el módulo puede configurarse para diferentes características de señal y requisitos de control. Cada punto de entrada también puede configurarse para operación por interrupción cuando la configuración del sistema lo permita.

01 | Perfil de adquisición de señal

• Fabricante: Yokogawa
• Modelo: F3XD32-3F
• Serie: FA-M3
• Tipo de producto: Módulo de entrada de CC
• Configuración de entrada: Sumidero/fuente
• Número de puntos de entrada: 32
• Voltaje nominal de entrada: 24 V CC
• Corriente nominal de entrada: 4,1 mA por punto a 24 V CC
• Rango de voltaje de operación: 20,4–26,4 V CC
• Método de aislamiento: Aislamiento por fotocupler
• Distribución común: 8 puntos por común
• Conexión externa: Un conector de 40 pines
• Relación máxima de encendido simultáneo: 100 %
• Consumo de corriente: 75 mA a 5 V CC
• Peso: 120 g

02 | Umbrales de entrada y configuración de muestreo

Los umbrales de entrada del módulo ayudan a determinar si una señal de campo se reconoce como encendida o apagada. Verifique el voltaje real en los terminales de entrada en condiciones de operación, en lugar de depender únicamente del valor nominal de la fuente de 24 V.

• Reconocimiento de encendido: Mínimo 16,0 V CC y mínimo 3,2 mA.
• Reconocimiento de apagado: Máximo 5,8 V CC y máximo 0,9 mA.
• Opciones de muestreo de apagado a encendido: Siempre (0 μs), 62,5 μs, 250 μs, 1 ms o 16 ms.
• Opciones de muestreo de encendido a apagado: Siempre (0 μs), 62,5 μs, 250 μs, 1 ms o 16 ms.
• Configuración de interrupción: Especificable para cada punto de entrada.

El tiempo de muestreo seleccionado afecta a la rapidez con la que se reflejan los cambios en el estado de entrada del módulo. Los ajustes más cortos son útiles cuando se requiere un reconocimiento rápido de la señal, mientras que los ajustes más largos pueden ayudar a rechazar transiciones breves en señales afectadas por rebote de contactos o ruido eléctrico. Confirme la configuración y el comportamiento de temporización disponibles en la documentación de hardware y programación aplicable de FA-M3.

03 | Consideraciones de cableado e integración

El F3XD32-3F acepta señales de entrada de CC de sumidero/fuente. Antes de realizar el cableado, identifique el tipo de salida de cada sensor, interruptor, interfaz de relé u otro dispositivo de campo conectado. La trayectoria de corriente del dispositivo de campo debe coincidir con la distribución de cableado seleccionada.

Las 32 entradas se organizan en grupos de ocho puntos por común. Esta agrupación es importante al planificar retornos compartidos, la distribución de energía de campo y fuentes de señal mixtas. Verifique los requisitos de cableado común y polaridad antes de conectar múltiples dispositivos al mismo grupo.

El módulo utiliza un conector externo de 40 pines. Confirme el conector correspondiente, el conjunto de cables, la distribución de terminales y la asignación de pines con la documentación del sistema. No asuma que un conector mecánicamente compatible tiene el mapeo de señales correcto.

04 | Equipos típicos y escenarios de aplicación

Sistemas PLC FA-M3: Proporciona adquisición de señales de CC multipunto en una configuración compatible Yokogawa FA-M3.

Monitoreo del estado de la máquina: Recopila señales de estado discretas de interruptores de límite, enclavamientos y otros dispositivos de campo compatibles de 24 V CC.

Secuenciación de línea de producción: Admite el monitoreo de entradas para condiciones de secuencia de máquina, detección de piezas y cambios de estado de equipos.

Interfaces de equipos de proceso: Puede adquirir señales discretas de dispositivos de campo compatibles utilizados en aplicaciones de fabricación y control de procesos.

Control basado en eventos: La configuración de interrupción por punto puede ser útil para aplicaciones que requieren cambios de entrada específicos para activar el procesamiento del controlador, sujeto al soporte de la CPU y el software del sistema.

Confirme la unidad base de destino, la CPU, la ranura del módulo, el conjunto del conector y la configuración del software antes de seleccionar este módulo para una nueva instalación o reemplazo.

05 | Solución de problemas de campo: Comience con la trayectoria de la señal

La entrada permanece apagada cuando el dispositivo de campo está activo: Mida el voltaje en la entrada del módulo y verifique que alcance el umbral mínimo de encendido de 16,0 V CC. Verifique la fuente de campo, el cableado común, la polaridad, la asignación de pines del conector y la compatibilidad de sumidero/fuente.

La entrada permanece encendida después de retirar la señal de campo: Verifique si hay voltaje residual, corriente de fuga de dispositivos de salida electrónicos, cableado común incorrecto o puentes no deseados entre puntos de entrada. Confirme que la entrada se encuentre dentro de las condiciones de apagado especificadas de no más de 5,8 V CC y 0,9 mA.

Se pierden señales breves: Revise el tiempo de muestreo configurado y compárelo con la duración de la señal de campo. Un ajuste de muestreo demasiado largo para la señal puede impedir que los pulsos cortos se reconozcan como se espera. Verifique también el escaneo del controlador y la lógica de la aplicación.

El estado de entrada fluctúa inesperadamente: Inspeccione la puesta a tierra y las rutas de cableado, verifique si hay interferencia eléctrica y examine el comportamiento de los contactos del dispositivo de campo. Si es apropiado para la aplicación, evalúe un ajuste de muestreo más largo y confirme si la inestabilidad es causada por ruido de señal o por el propio dispositivo de campo.

Varias entradas de un grupo fallan juntas: Inspeccione el común compartido, la distribución de energía de campo y el asentamiento del conector de ese grupo. Debido a que el módulo utiliza ocho puntos por común, un problema de cableado compartido puede afectar a múltiples entradas al mismo tiempo.

El comportamiento de interrupción no coincide con las expectativas: Verifique la configuración de interrupción de la entrada individual, el tiempo de muestreo seleccionado y el manejo del evento por parte de la CPU o el programa. No asuma que habilitar una interrupción de entrada por sí solo garantiza un tiempo de respuesta de aplicación particular.

06 | Límites ambientales y de instalación

• Temperatura de operación: 0 a 55 °C.
• Temperatura de almacenamiento: -20 a 75 °C.
• Humedad de operación: 10–90 % HR, sin condensación.
• Humedad de almacenamiento: 10–90 % HR, sin condensación.
• Atmósfera: Debe estar libre de gases corrosivos, gases inflamables y polvo pesado.

Instale el módulo dentro de los límites ambientales especificados para el sistema FA-M3. Antes de insertarlo o retirarlo, siga el manual del equipo aplicable para el aislamiento de energía y el manejo del módulo. Verifique que el módulo esté firmemente asentado y que el conector externo esté correctamente alineado.

07 | Perspectiva de Global PLC Spare HUB

Para el F3XD32-3F, un reemplazo exitoso depende de más que igualar el recuento de 32 puntos. La distribución de cableado de campo, la agrupación común, los umbrales de entrada y la configuración del tiempo de muestreo pueden afectar cómo el controlador interpreta una señal.

Al investigar una falla sospechosa del módulo, compare el estado eléctrico medido en la entrada con el estado reportado por el PLC. Si el voltaje no cumple con las condiciones de encendido o apagado especificadas, investigue primero el circuito de campo. Si la señal es eléctricamente válida pero el estado reportado sigue siendo incorrecto, revise el mapeo del conector, el asentamiento del módulo, la configuración de muestreo y los diagnósticos del controlador antes de reemplazar el hardware.

Para la adquisición, proporcione el modelo completo F3XD32-3F, la configuración de hardware FA-M3 instalada y la aplicación prevista. Esto ayuda a verificar el requisito de reemplazo y reduce el riesgo de seleccionar un módulo con una función de entrada diferente.

08 | Garantía, envío y soporte de cotización

• Garantía: Garantía de 12 meses, sujeta a los términos de garantía por escrito del vendedor.
• Opciones de envío: FedEx, UPS y DHL, sujetas a la disponibilidad del destino y del servicio.
• Meta de despacho: 24–48 horas cuando la disponibilidad de stock y el procesamiento de pedidos lo permitan. Confirme el cronograma de despacho real al realizar el pedido.
• Asistencia de cotización: Proporcione el modelo, la cantidad requerida, la configuración de PLC de destino y el destino para ayudar a confirmar la disponibilidad y las opciones de envío.

Contacte a Global PLC Spare HUB para obtener precios, disponibilidad y verificaciones de compatibilidad para el Módulo de entrada de CC Yokogawa F3XD32-3F.

09 | Preguntas frecuentes

P1: ¿Cómo puedo verificar si un sensor de campo es adecuado para el F3XD32-3F?

Verifique que el sensor proporcione una señal de sumidero/fuente de 24 V CC compatible y que su voltaje y corriente en estado de encendido cumplan con los requisitos de entrada del módulo. También verifique el cableado común, la polaridad y el comportamiento del circuito de salida antes de conectarlo.

P2: ¿Cuál es la importancia práctica de tener ocho puntos de entrada por común?

Afecta cómo los dispositivos de campo comparten su conexión común y cómo las fallas de cableado pueden propagarse a través de un grupo. Planifique cada grupo de acuerdo con el tipo de salida del sensor y el esquema de cableado del sistema, y verifique la conexión común cuando varias entradas relacionadas fallen juntas.

P3: ¿Capturará el módulo cada pulso corto en la entrada?

No necesariamente. El reconocimiento de la señal depende del tiempo de muestreo seleccionado, la duración del pulso, las características eléctricas de entrada y la aplicación del controlador. Pruebe con el perfil de señal real y configure la opción de muestreo de acuerdo con la respuesta requerida.

P4: ¿Qué se debe comparar al reemplazar un módulo de entrada de 32 puntos existente?

Confirme el modelo exacto y el sufijo, el tipo de entrada, el voltaje nominal, el conector y la asignación de pines, la agrupación común y la configuración de hardware FA-M3 compatible. El mismo recuento de canales no garantiza la compatibilidad eléctrica o del sistema.

P5: ¿Cómo puedo distinguir un módulo de entrada defectuoso de un problema de cableado de campo?

Mida la señal de entrada en la conexión relevante y compárela con los umbrales de encendido/apagado especificados. Verifique primero el dispositivo de campo, la fuente, el cableado común y el conector. Si la señal eléctrica es válida pero el controlador sigue reportando un estado incorrecto, inspeccione el asentamiento y la configuración del módulo, luego siga el procedimiento de diagnóstico del sistema para determinar si el reemplazo está justificado.
