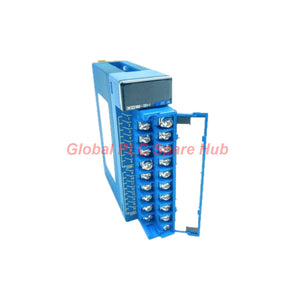

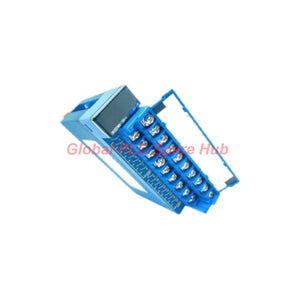

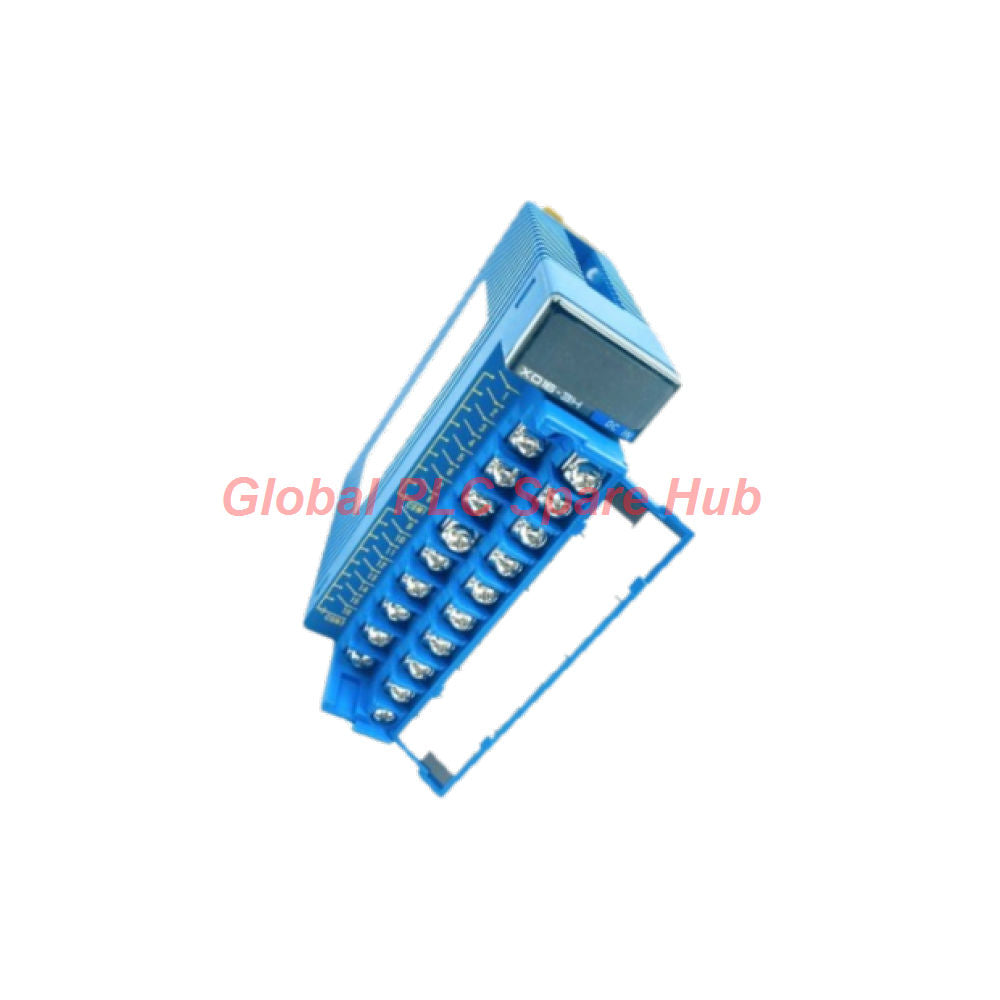

Yokogawa F3XA16-1N | Módulo de entrada de CA de 16 puntos FA-M3

El Yokogawa F3XA16-1N es un módulo de entrada de CA de 16 puntos para la plataforma PLC FA-M3. Recibe señales de campo de CA a través de circuitos de entrada aislados por optoacopladores, lo que permite al controlador monitorear condiciones discretas de equipos industriales.

Para los ingenieros de control, los principales criterios de selección son el voltaje de la señal de campo, el umbral de entrada, el ajuste del tiempo de respuesta, la disposición de los terminales comunes y las condiciones ambientales. Confirme estos factores con el diagrama de cableado real antes de instalar el módulo en un sistema de control existente.

01 | Arquitectura de adquisición de señales

Elemento técnico Especificación
Fabricante Yokogawa
Serie del producto FA-M3
Modelo F3XA16-1N
Tipo de módulo Módulo de entrada digital de CA
Tipo de entrada Voltaje de CA
Número de entradas 16 puntos
Método de aislamiento Aislamiento por optoacoplador
Voltaje de entrada nominal 100–120 V CA, 50/60 Hz
Corriente de entrada nominal 5.4–6.5 mA por punto a 100–120 V CA, 60 Hz
Rango de voltaje de operación 85–132 V CA, 50/60 Hz
Umbral de encendido (ON) 80 V CA mínimo; 5 mA mínimo
Umbral de apagado (OFF) 40 V CA máximo; 1 mA máximo
Respuesta de OFF a ON Seleccionable: 15 ms máximo o 30 ms
Respuesta de ON a OFF Seleccionable: 25 ms máximo o 40 ms
Relación máxima de ON simultáneo 100%
Disposición del común de entrada 8 puntos por común
Conexión externa Bloque de terminales de 18 puntos, terminales de tornillo M3.5
Función de interrupción Seleccionable para cada punto de entrada
Consumo de corriente 65 mA a 5 V CC
Peso Aproximadamente 180 g

02 | Umbrales de entrada: Distinción entre una señal válida y un estado incierto

La resolución de problemas de entrada comienza con el voltaje real en los terminales del módulo. El rango de operación establecido es de 85–132 V CA, mientras que los umbrales de ON y OFF especificados definen los límites esperados de reconocimiento de entrada.

  • Condición normal de ON: Verifique que el voltaje de entrada y la corriente disponible cumplan con los requisitos de ON especificados bajo las condiciones reales de cableado de campo.
  • Condición normal de OFF: Compruebe que el voltaje residual y la corriente de fuga permanezcan dentro de los límites de OFF especificados.
  • Condición de señal incierta: Investigue los niveles de voltaje entre los umbrales de ON y OFF establecidos en lugar de asumir que cada valor intermedio produce un estado predecible.
  • Entrada intermitente: Mida el voltaje en los terminales durante el evento de conmutación real y verifique si hay suministro inestable, cableado suelto o problemas de contacto.

El aislamiento por optoacoplador separa el circuito de detección de entrada de la interfaz lógica interna dentro del diseño especificado del módulo. No elimina la necesidad de una conexión a tierra correcta, protección externa o cumplimiento de los requisitos de seguridad eléctrica del sistema.

03 | Dieciséis entradas, dos grupos comunes

El módulo proporciona 16 puntos de entrada dispuestos en ocho puntos por común. Esta agrupación afecta el cableado de campo, la identificación de circuitos y los procedimientos de resolución de problemas.

Consideración de diseño Acción de ingeniería
Agrupación de terminales comunes Identifique el terminal común aplicable para cada grupo de ocho entradas antes de realizar el cableado.
Distribución de voltaje de campo Verifique la fuente de CA, la protección del circuito y la ruta de retorno con el diagrama de cableado del fabricante.
Identificación de señales Etiquete cada entrada por etiqueta de equipo y dirección PLC para simplificar la puesta en marcha.
Respuesta de entrada Elija el ajuste de tiempo de respuesta adecuado según el comportamiento de la señal y los requisitos de la aplicación.
Asignación de interrupción Confirme el programa del controlador y la configuración del módulo antes de habilitar el comportamiento de interrupción específico del punto.

No asuma que los 16 puntos comparten un solo terminal común. Siga el diagrama de terminales del módulo para evitar errores de cableado y conexiones cruzadas no deseadas entre los circuitos de campo.

04 | Selección del tiempo de respuesta y aplicaciones de interrupción

Los ajustes de respuesta de entrada seleccionables ayudan a los ingenieros a adaptar la adquisición de señales a las características del dispositivo conectado. La elección correcta depende del comportamiento de conmutación, el tiempo de detección requerido y el entorno esperado de ruido eléctrico.

  • Monitoreo del estado de la máquina: Use un ajuste de respuesta compatible con el comportamiento de conmutación de contactos auxiliares, interruptores de posición y otras señales de estado de CA.
  • Monitoreo de equipos de proceso: Confirme que el tiempo de respuesta seleccionado cumpla con los requisitos de la secuencia de control para detectar cambios en el estado del equipo.
  • Lógica basada en eventos: Cuando el sistema admita interrupciones específicas por punto, verifique la asignación de interrupciones y el manejo del programa antes de la operación.
  • Circuitos sensibles al ruido: Investigue las señales transitorias y la interferencia en el cableado antes de elegir un ajuste de respuesta más rápido solo para mejorar la velocidad de detección.

Precaución de ingeniería: No interprete el tiempo de respuesta de entrada establecido como el tiempo de escaneo completo del PLC o el tiempo de respuesta de la aplicación de extremo a extremo. La ejecución del controlador, la comunicación, la lógica del programa y el comportamiento del dispositivo de campo también afectan la respuesta final del sistema.

05 | Equipos adecuados y escenarios de aplicación

Aplicación Señales de entrada de ejemplo Enfoque de selección
Control de máquinas industriales Interruptores de posición y contactos auxiliares alimentados por CA Umbral de entrada y respuesta de conmutación
Líneas de envasado Señales de estado de la máquina y de estado de la secuencia Temporización de señal e identificación de canal
Sistemas de transporte Contactos de estado de equipo y señales de campo de CA compatibles Agrupación de comunes e integridad del cableado
Patines de proceso (skids) Señales de estado discretas de equipos auxiliares compatibles Estabilidad del suministro y control de ruido eléctrico
Paneles de control de servicios e instalaciones Contactos de estado de CA de circuitos de control compatibles Voltaje nominal y protección eléctrica
Instalaciones FA-M3 existentes Puntos de entrada digital de CA configurados Identidad del módulo, disposición de terminales y compatibilidad del controlador

Use este módulo para señales discretas de CA compatibles, no para la medición directa de voltaje analógico, corriente, temperatura u otras variables de proceso continuas. Esas aplicaciones requieren el módulo de entrada apropiado y el arreglo de acondicionamiento de señal.

06 | Diagnóstico de campo: Un método paso a paso de aislamiento de fallas

Cuando una entrada no cambia de estado como se espera, aísle el problema en una secuencia controlada. Compare la señal de campo, el voltaje del terminal, el reconocimiento de entrada y la lógica del controlador antes de reemplazar el módulo.

Síntoma observado Causa potencial Enfoque de diagnóstico
La entrada permanece en OFF cuando el dispositivo de campo se activa Voltaje insuficiente, cableado abierto, conexión común incorrecta o un contacto de campo defectuoso Mida el voltaje de CA en los terminales del módulo usando procedimientos de seguridad eléctrica aprobados y verifique el diagrama de cableado.
La entrada permanece en ON después de que el dispositivo de campo se apaga Voltaje residual, conexión cruzada de cableado, un contacto pegado o identificación incorrecta del circuito Revise el circuito de fuente y mida la condición del terminal en ambos estados comandados.
La entrada cambia de estado de forma intermitente Terminal suelto, suministro inestable, contacto desgastado o interferencia eléctrica Inspeccione la conexión y monitoree la señal durante la condición de falla.
Varios puntos en un grupo fallan juntos Problema de cableado del terminal común, problema de suministro compartido o falla de conexión a nivel de grupo Inspeccione el común relevante y el suministro de campo antes de probar canales de entrada individuales.
El estado del PLC difiere de la condición de campo esperada Error de mapeo de entrada, lógica de programa, problema de configuración o falla del circuito de entrada Compare la medición del terminal, la dirección de entrada configurada y el estado del programa del controlador.
Las señales breves no se detectan de manera confiable Ajuste del tiempo de respuesta, duración de la señal o temporización de ejecución del controlador Compare la duración de la señal de campo con el tiempo de respuesta configurado y los requisitos de procesamiento de la aplicación.
La lógica impulsada por interrupciones no se ejecuta como se espera Asignación de interrupción incorrecta, configuración del controlador o manejo del programa Verifique la configuración de la interrupción específica del punto y pruebe el programa bajo condiciones controladas.

Nota de mantenimiento: La especificación suministrada no define una tabla completa de códigos de diagnóstico LED. Consulte la documentación de hardware de FA-M3 aplicable para los significados de los indicadores y los procedimientos de diagnóstico en lugar de inferir un código de falla.

07 | Comprobaciones de instalación y ambientales

  • Temperatura de funcionamiento: 0 a 55°C.
  • Temperatura de almacenamiento: −20 a 75°C.
  • Humedad de funcionamiento: 10–90% HR, sin condensación.
  • Humedad de almacenamiento: 10–90% HR, sin condensación.
  • Atmósfera: Mantenga la instalación libre de gases corrosivos, gases inflamables y polvo excesivo.
  • Conexiones de terminales: Utilice la disposición de terminales de tornillo M3.5 de 18 puntos especificada y siga las instrucciones de cableado del fabricante.

Antes de la instalación o el mantenimiento, aísle los circuitos de campo de CA relevantes y siga los procedimientos de bloqueo/etiquetado (lockout/tagout) del sitio. Verifique la ausencia de voltaje peligroso antes de tocar los terminales. El aislamiento por optoacoplador no sustituye las prácticas de aislamiento seguro.

08 | Perspectiva de Global PLC Spare HUB

Para los ingenieros de mantenimiento, la principal ventaja del F3XA16-1N es su combinación de 16 puntos de entrada de CA, aislamiento por optoacoplador, ajustes de respuesta seleccionables y capacidad de interrupción específica por punto dentro de un sistema de control FA-M3.

Al seleccionar un reemplazo, verifique el modelo y sufijo exactos, el requisito de entrada de 100–120 V CA, los dos grupos comunes de ocho puntos, la disposición de los terminales y la configuración del controlador. Un módulo con la misma cantidad de puntos aún puede diferir en el tipo de señal o en las características eléctricas.

Para fallas de entrada intermitentes, registre el voltaje de campo tanto en estado ON como en OFF antes de cambiar el ajuste del tiempo de respuesta. Esto ayuda a distinguir un problema de umbral de la degradación de los contactos, voltaje residual, problemas de cableado o errores de configuración.

Global PLC Spare HUB recomienda confirmar el número de catálogo y los requisitos de instalación antes de realizar el pedido. Proporcionar la etiqueta del módulo existente y los detalles de la aplicación puede ayudar a reducir el riesgo de seleccionar un repuesto incompatible.

09 | Pedidos, garantía y envío

  • Producto: Módulo de entrada digital de CA Yokogawa FA-M3
  • Modelo: F3XA16-1N
  • Garantía: Garantía de 12 meses, sujeta a los términos de garantía por escrito y condiciones de cobertura del vendedor.
  • Métodos de envío: FedEx, UPS y DHL, sujeto a disponibilidad de destino y servicio.
  • Estado del stock: Confirme la disponibilidad y el tiempo de despacho al solicitar una cotización.
  • Embalaje: Confirme el embalaje suministrado y cualquier accesorio incluido en la confirmación del pedido.

No asuma que los bloques de terminales, cables, accesorios de montaje u otros componentes del sistema están incluidos a menos que la cotización los enumere explícitamente.

10 | Preguntas frecuentes profesionales

P1: ¿Cómo decido si el ajuste de respuesta de OFF a ON de 15 ms o 30 ms es apropiado?

Comience con la duración mínima de la señal que la aplicación debe detectar. Compare esa duración con los ajustes de respuesta documentados del módulo, luego considere la ejecución del controlador y el manejo del programa. Valide el ajuste seleccionado durante la puesta en marcha en lugar de elegir la opción más rápida sin verificar la calidad de la señal y la exposición al ruido.

P2: ¿Qué debo investigar si varios puntos de entrada fallan al mismo tiempo?

Verifique el suministro de campo compartido, el cableado de los terminales comunes, los dispositivos de protección y la condición de los circuitos que alimentan esos puntos. Si las entradas afectadas pertenecen a un grupo común de ocho puntos, priorice las conexiones compartidas de ese grupo antes de asumir que varios canales han fallado de forma independiente.

P3: ¿Puede este módulo leer un sensor de 24 V CC o un transmisor de 4–20 mA?

No. El tipo de entrada especificado es voltaje discreto de 100–120 V CA. Un sensor de 24 V CC requiere una interfaz de entrada de CC compatible, mientras que un transmisor de 4–20 mA requiere un módulo de entrada analógica apropiado. Verifique el tipo de señal antes de pedir un reemplazo.

P4: ¿Qué información es más útil al identificar un reemplazo para un módulo instalado?

Proporcione el número de catálogo completo y el sufijo, fotos claras de la placa de características y el cableado de los terminales, la configuración del sistema FA-M3 y el voltaje de la señal de campo. Estos detalles ayudan a confirmar la compatibilidad eléctrica, la disposición de los terminales comunes y los requisitos de instalación. No confíe únicamente en el nombre de la familia o el conteo de entradas.

P5: ¿Cómo debo evaluar un módulo que parece defectuoso pero pasa las comprobaciones básicas de voltaje?

Compruebe la señal en el terminal del módulo durante el evento de conmutación real, verifique la dirección de entrada y la lógica del controlador, y revise el tiempo de respuesta seleccionado. Si la señal permanece dentro de las especificaciones pero el estado de entrada es incorrecto, siga el procedimiento de diagnóstico del fabricante y pruebe el módulo bajo condiciones controladas antes de gestionar el reemplazo.
