Módulo de entrada de CA de 200–240 V F3XA08-2N Yokogawa

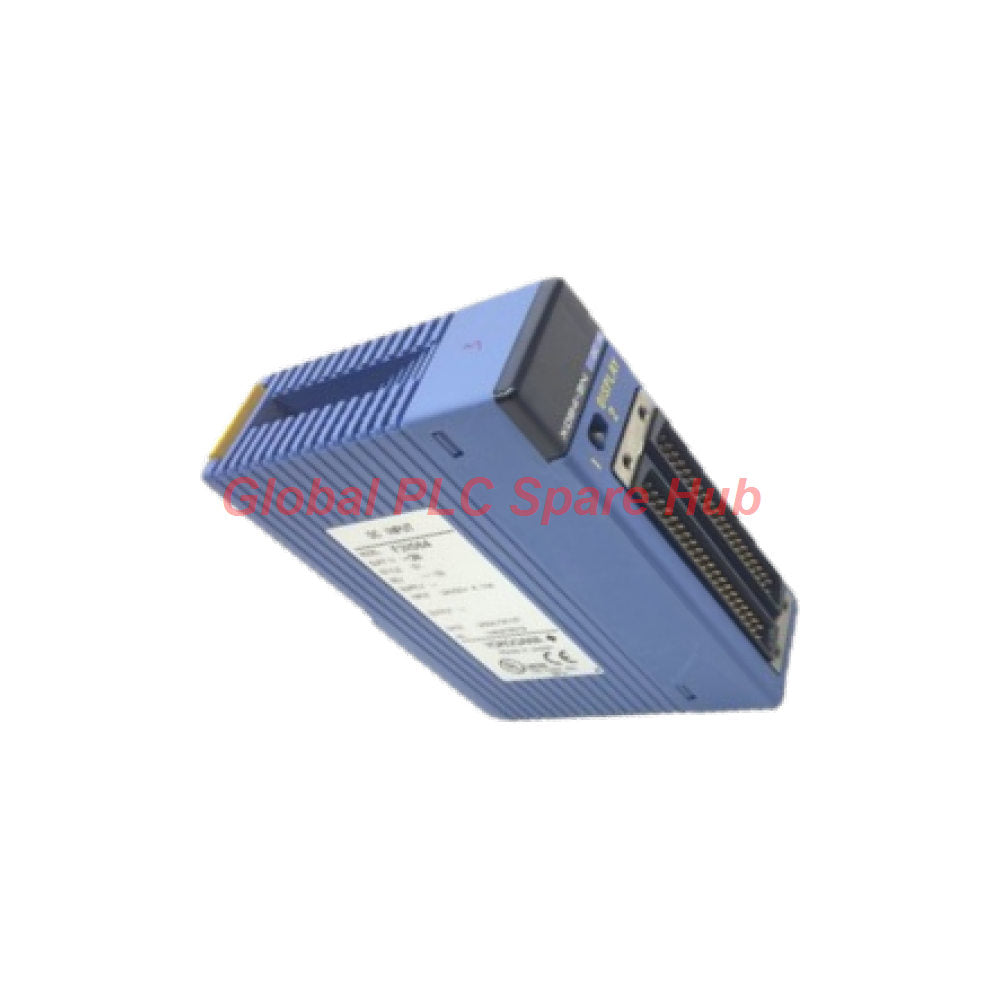

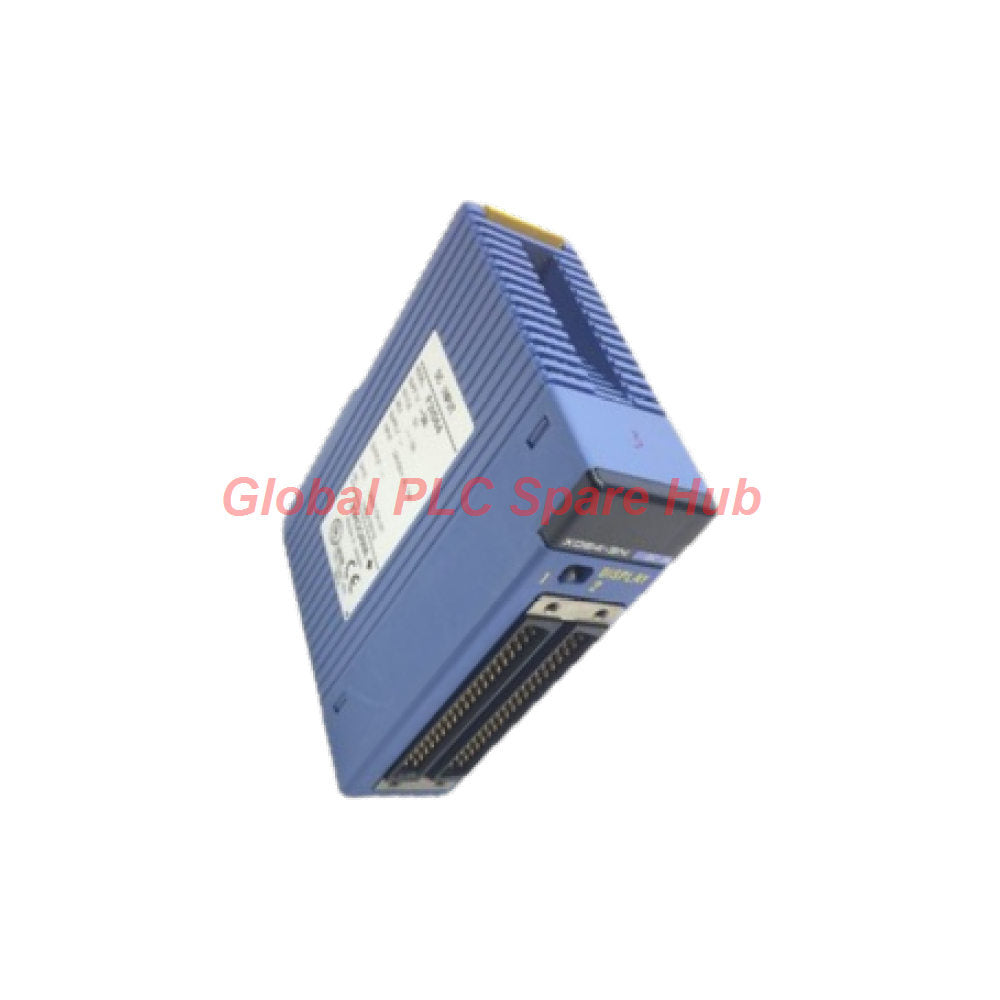

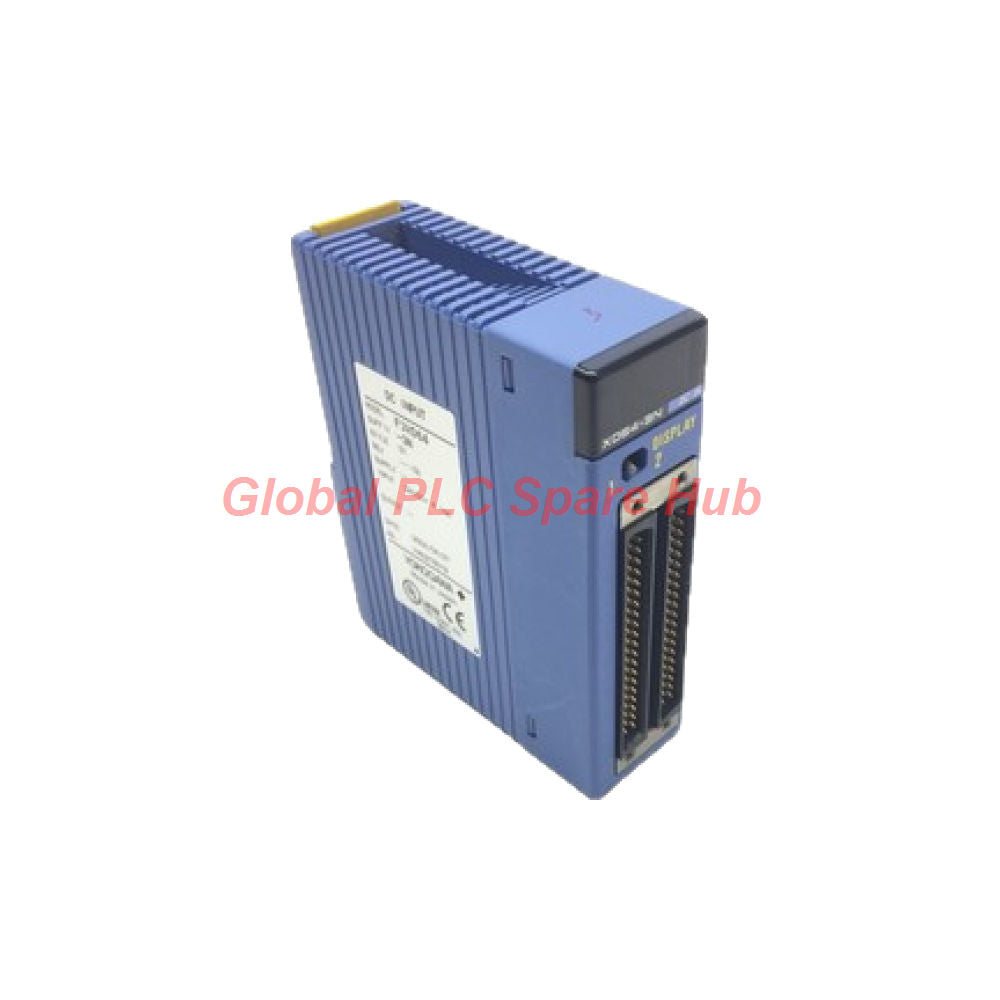

Yokogawa F3XA08-2N — Módulo de entrada de voltaje de CA de 8 puntos

El Yokogawa F3XA08-2N es un módulo de entrada de voltaje de CA de ocho puntos diseñado para recolectar señales de CA discretas en un sistema PLC Yokogawa compatible. Acepta un voltaje de entrada nominal de 200–240 V CA a 50/60 Hz y utiliza aislamiento por optocoplador entre los circuitos de entrada y la interfaz lógica interna.

Para los ingenieros de control, los factores clave de selección son el rango de voltaje de entrada, los umbrales de ENCENDIDO/APAGADO, los ajustes de tiempo de respuesta, la disposición de puntos comunes y la configuración de interrupciones. Estos determinan si el módulo puede detectar de manera fiable las señales de campo e informar los cambios de estado a la aplicación del PLC.

Resumen de la ruta de la señal

Señal de CA de campo → Terminal de entrada → Aislamiento por optocoplador → Procesamiento de entrada del PLC → Lógica de control

El módulo está diseñado para el monitoreo de señales de CA discretas, no para mediciones analógicas. Informa estados de entrada; no está diseñado para proporcionar una medición de voltaje proporcional.

01 | Características de entrada y umbrales

02 | Cómo interpretar los umbrales de entrada

Los umbrales de ENCENDIDO y APAGADO definen las condiciones de voltaje y corriente utilizadas para distinguir una entrada activa de una inactiva. Son especialmente importantes cuando el módulo recibe señales de relés, contactores, contactos auxiliares u otros dispositivos de conmutación de CA.

• Reconocimiento de ENCENDIDO: La condición de ENCENDIDO especificada es de al menos 160 V CA y 4 mA.
• Reconocimiento de APAGADO: La condición de APAGADO especificada es de no más de 70 V CA y 1 mA.
• Región intermedia: Las señales entre los límites de ENCENDIDO y APAGADO establecidos no deben considerarse estados lógicos garantizados. Investigue la corriente de fuga, el cableado y el dispositivo de campo conectado si la señal permanece en esta región.
• Compatibilidad de suministro: Mantenga la señal aplicada dentro del rango de operación establecido de 170–264 V CA y la frecuencia nominal.

Esta distinción ayuda a explicar las indicaciones de entrada intermitentes. Un medidor de alta impedancia puede mostrar un voltaje residual en un circuito desconectado o propenso a fugas, incluso cuando la entrada no cumple con los criterios de ENCENDIDO del módulo. Diagnostique el circuito real en lugar de confiar únicamente en las lecturas de voltaje.

03 | Tiempo de respuesta y detección de eventos

El ajuste del tiempo de respuesta afecta la rapidez con la que se reconoce el estado de una entrada. Debe seleccionarse de acuerdo con las características de conmutación del dispositivo de campo y los requisitos de tiempo de la secuencia de control. No asuma que un ajuste de tiempo de respuesta de entrada más corto sustituye al acondicionamiento de señal adecuado o a la gestión del ruido de contacto.

Función de interrupción: Se pueden especificar interrupciones para puntos de entrada individuales. Esto puede ser útil cuando ciertas transiciones de señal requieren una atención más rápida por parte del programa de control. Confirme el CPU, la configuración del sistema y el soporte de software antes de confiar en el procesamiento basado en interrupciones.

04 | Cableado y diseño de puntos comunes

• Conexión externa: Bloque de terminales de 10 puntos con tornillos M3.5.
• Disposición común: 8 puntos por común.
• Capacidad de entrada simultánea: Hasta 100% de entradas ENCENDIDAS, de acuerdo con la especificación suministrada.
• Montaje y ajuste del sistema: Verifique la compatibilidad del módulo con la plataforma PLC de Yokogawa instalada, la unidad base y la configuración del sistema antes del reemplazo.

Antes de realizar el cableado, verifique el voltaje del circuito de campo, la asignación de canales, la disposición de los terminales comunes y el esquema eléctrico. No asuma que la disposición de los terminales o el agrupamiento de comunes coinciden con otro módulo de entrada simplemente porque tiene el mismo número de canales.

Dado que este módulo acepta señales de 200–240 V CA, el cableado debe manejarse como un circuito de voltaje peligroso. Aísle la fuente de alimentación, aplique el procedimiento de bloqueo/etiquetado (LOTO) del sitio y verifique la ausencia de voltaje antes de tocar los terminales. Siga las instrucciones de instalación del fabricante para la preparación de conductores, el par de apriete de los terminales, la protección y la puesta a tierra.

05 | Equipos compatibles y escenarios de aplicación

El F3XA08-2N puede considerarse para instalaciones de PLC Yokogawa compatibles que requieran ocho señales de entrada de CA discretas. La compatibilidad real depende de la plataforma PLC, la unidad base, la configuración del módulo y la documentación del sistema.

• Paneles de control de motores: Monitoreo de señales de estado de CA desde contactos auxiliares y circuitos de control donde el voltaje y las características del circuito cumplen con los requisitos del módulo.
• Sistemas de bombas y ventiladores: Recolección de señales de estado discretas asociadas con secuencias de operación e interbloqueos.
• Sistemas de servicios industriales: Monitoreo de señales de control de CA seleccionadas en bastidores de equipos y sistemas auxiliares.
• Secuenciación de máquinas: Detección de estados de conmutación de CA utilizados por la lógica del PLC para avanzar o inhibir una secuencia.
• Equipos de proceso: Adquisición de señales de estado discretas desde dispositivos de campo operados por CA compatibles.

Estas son categorías de aplicación potenciales, no una lista de compatibilidad confirmada para todos los dispositivos. Verifique las características eléctricas de cada señal de campo y confirme que el sistema PLC instalado admita el F3XA08-2N.

06 | Condiciones ambientales y de operación

Instale el módulo en una caja y entorno que cumplan con los requisitos del fabricante. La condensación, el polvo conductivo y los contaminantes corrosivos pueden causar un funcionamiento poco fiable o daños en los terminales y componentes electrónicos.

07 | Diagnósticos de campo: Comprobación de síntomas y causas

Principio de diagnóstico: Comience desde la señal de campo y avance hacia la lógica del PLC: verifique el dispositivo de origen, el voltaje de CA, el cableado del canal, la conexión común, la indicación de entrada y la interpretación del programa. Reemplace el módulo solo después de que se hayan verificado el circuito externo y la configuración del sistema.

08 | Información de Global PLC Spare HUB

Para el F3XA08-2N, una fuente frecuente de errores de selección es confundir un módulo de entrada de voltaje de CA con un módulo de entrada de CC, o asumir que todos los módulos de ocho canales comparten las mismas características de umbral y cableado. La clasificación de 200–240 V CA y los umbrales de ENCENDIDO/APAGADO especificados deben verificarse con el circuito de campo real antes de la compra.

Al reemplazar una unidad instalada, registre el modelo completo y el sufijo, la plataforma PLC, la disposición de la unidad base, el cableado de campo y la configuración del tiempo de respuesta. Si la aplicación utiliza interrupciones de entrada, confirme que el CPU y el programa existentes dependan de ese comportamiento. Estas comprobaciones ayudan a reducir el tiempo de puesta en marcha y a evitar cambios inesperados en la temporización de la secuencia.

Para señales intermitentes, los ingenieros deben investigar la corriente de fuga y el voltaje remanente en un circuito APAGADO antes de cambiar la lógica del PLC. Para problemas relacionados con la temporización, mida la ruta completa de señal a acción en lugar de atribuir todo el retraso al módulo de entrada.

09 | Preguntas frecuentes

P1: ¿Puede el F3XA08-2N leer directamente un sensor de 24 V CC?

No. Su tipo de entrada especificado es 200–240 V CA, con un rango de operación de 170–264 V CA a 50/60 Hz. Un sensor de 24 V CC requiere una interfaz de entrada diseñada para ese tipo de señal o un dispositivo de interfaz diseñado adecuadamente.

P2: ¿Cómo debo elegir entre los dos ajustes de tiempo de respuesta?

Elija de acuerdo con el comportamiento de conmutación del dispositivo de campo y los requisitos de tiempo de la secuencia. Un reconocimiento más rápido puede ser útil para eventos sensibles al tiempo, mientras que los ajustes de respuesta más lentos pueden ayudar a rechazar perturbaciones breves. Confirme el procedimiento exacto de configuración y su efecto en la aplicación en la documentación del sistema pertinente.

P3: ¿Qué debo investigar si una entrada de CA desconectada sigue mostrando voltaje?

Compruebe si hay fugas a través del dispositivo de campo, componentes de supresión, circuitos paralelos o acoplamiento capacitivo entre conductores. Utilice un método de medición adecuado y procedimientos eléctricos cualificados. Una lectura de voltaje por sí sola no prueba que el circuito pueda proporcionar la corriente necesaria para un estado de ENCENDIDO válido.

P4: ¿Qué información ayuda a determinar si este es el módulo de reemplazo correcto?

Proporcione el modelo completo del F3XA08-2N, la plataforma PLC y la unidad base instaladas, el voltaje y la frecuencia de la señal de campo, el número de canales requeridos y cualquier requisito de interrupción o tiempo de respuesta. Compare estos detalles con la documentación de compatibilidad del fabricante antes de realizar el pedido.

P5: Si las ocho entradas fallan juntas, ¿debo reemplazar el módulo inmediatamente?

No necesariamente. Primero verifique el suministro de CA compartido, el cableado común, las conexiones de los terminales, el asiento del módulo y el estado del sistema PLC. Un problema en el circuito compartido puede afectar a múltiples puntos simultáneamente. Considere el reemplazo del módulo solo después de que se hayan descartado problemas de alimentación externa y de configuración.

10 | Pedidos, garantía y envío

• Número de catálogo: F3XA08-2N
• Producto: Módulo de entrada de voltaje de CA de 8 puntos Yokogawa
• Garantía: 12 meses, sujeta a los términos de garantía por escrito del vendedor.
• Opciones de envío: FedEx, UPS y DHL.
• Objetivo de despacho: 24–48 horas después de la confirmación del pedido y pago, sujeto a disponibilidad de stock y procesamiento del pedido.

Solicite una cotización: Envíe el número de modelo F3XA08-2N, la cantidad requerida, el destino y los detalles del sistema PLC para ayudar a confirmar los requisitos del producto y la aplicación.
