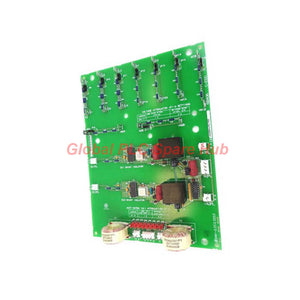

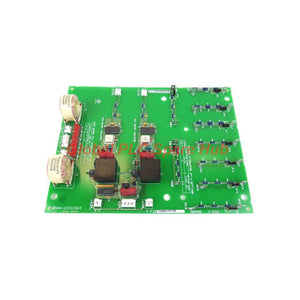

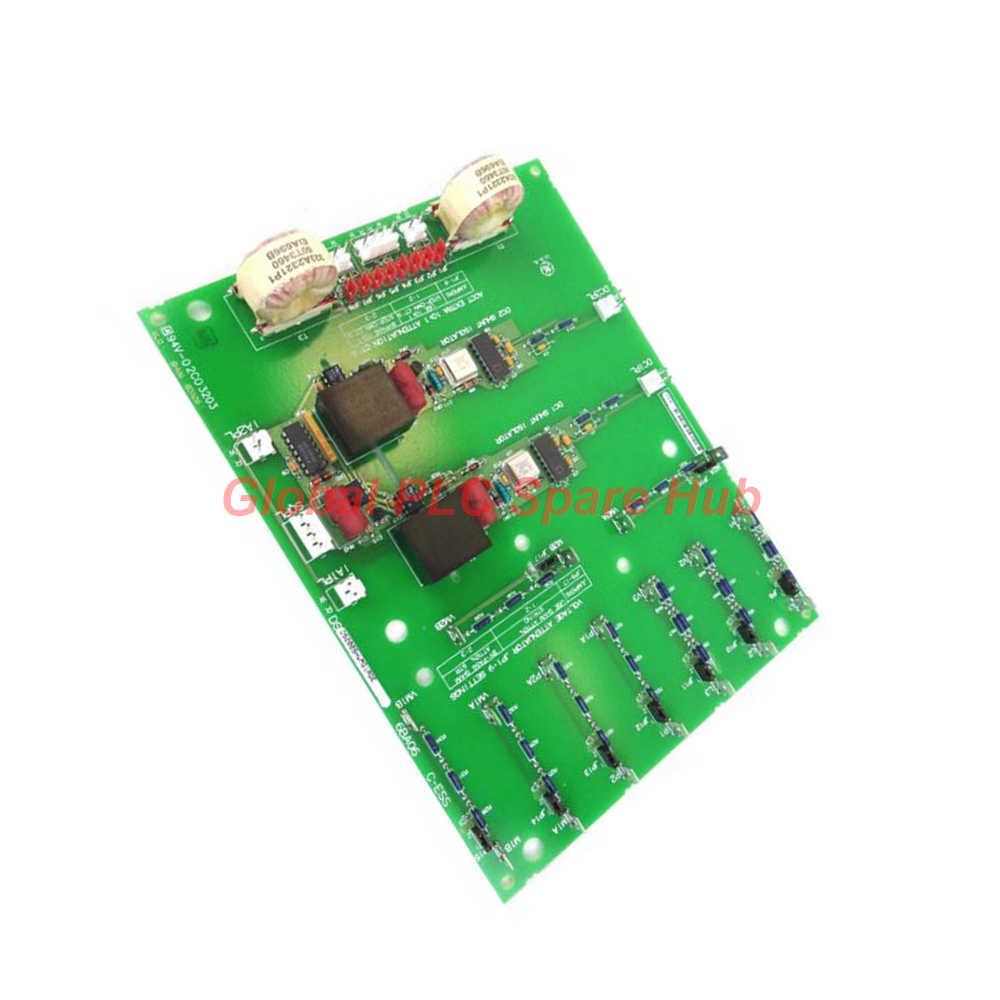

DS200SHVMG1AFE Tarjeta de interfaz SCR de GE | Series EX2000 y Mark V

Descripción general de ingeniería: el módulo de interfaz DS200SHVMG1AFE

El DS200SHVMG1AFE sirve como el puente crítico para los conjuntos de accionamiento del marco M de SCR de alto voltaje. Diseñada para una integración perfecta dentro de los sistemas de control de excitación GE EX2000 y Mark V, esta placa de interfaz facilita la comunicación de alta fidelidad entre el puente SCR, la tarjeta de conexión de alimentación PCCA y las placas de fuente de alimentación SDCI/DCFB. Su sofisticada arquitectura garantiza una traducción precisa de la señal digital, esencial para mantener la estabilidad de la turbina y el funcionamiento del accionamiento.

Especificaciones de rendimiento técnico

• ID de modelo: DS200SHVMG1AFE
• Compatibilidad del sistema: Serie EX2000 y sistemas de control Mark V
• Entrada de señal: -500 mV a +500 mV (señales de derivación)
• Salida de señal: 0 a 500 kHz (frecuencia diferencial)
• Requisitos de alimentación: Suministro de 28 V CC
• Atenuación: Configurables por el usuario 10:1 (seleccionables mediante puente)
• Rango térmico: -30 °C a +65 °C
• Interfaz física: Montaje en carril DIN; factor de forma de 15,9 cm x 17,8 cm
• Protección: Recubrimiento conformado de PCB de grado industrial

Características arquitectónicas clave

• Aislamiento VCO: Los circuitos aisladores de derivación flotante convierten los voltajes del puente en salidas de frecuencia digital sin riesgos de bucles de tierra.
• Atenuación de precisión: Incluye 17 puentes configurables para una escala precisa de la corriente de línea CA y los voltajes del puente CC.
• Rango dinámico: Admite configuraciones de derivación de voltaje de línea CA (240–600 V) y modos de inclusión (601–1000 V).
• Fiabilidad: Diseñado para entornos de alto voltaje con diodos y resistencias de protección transitoria integrados.

Análisis de Global PLC Spare HUB

Global PLC Spare HUB identifica el DS200SHVMG1AFE como un componente vital para la longevidad de los sistemas heredados. Según nuestro análisis de ingeniería, este módulo es altamente recomendado para sitios de turbinas que requieren una retroalimentación precisa de la corriente de armadura. Destaca en aplicaciones que involucran excitadores de turbinas de vapor y gas de servicio pesado donde la pureza de la señal afecta directamente los tiempos de respuesta del bucle de control.

Capacidades de diagnóstico y mantenimiento

• Validación de señal: Los puntos de prueba a bordo permiten el monitoreo en tiempo real de la salida de frecuencia en relación con los niveles de entrada de derivación.
• Gestión de puentes: La configuración simplificada de atenuación de CT 10:1 permite una rápida adaptación a las diversas salidas secundarias del transformador de corriente (hasta 144 mA).
• Seguridad operativa: Cuenta con componentes de limitación de voltaje claros; verifique siempre la descarga del condensador antes de manipular el hardware.

Envío, garantía y soporte

• Logística acelerada: Envío a todo el mundo a través de FedEx, UPS y DHL.
• Velocidad de procesamiento: Pedidos enviados en 24 a 48 horas.
• Garantía de calidad: Respaldado por una garantía de rendimiento completa de 12 meses.
• Protección estática: Enviado en embalaje industrial antiestático especializado.

Preguntas frecuentes profesionales

P: ¿Cuál es el indicador principal de un posible mal funcionamiento de la placa?
R: Los picos inesperados en la salida de frecuencia o la pérdida total de la retroalimentación de la señal a la tarjeta DCFB a menudo sugieren una falla en el circuito aislador de derivación flotante.

P: ¿Cuándo debo omitir la atenuación de la corriente de línea CA?
R: La omisión es necesaria solo cuando la corriente secundaria principal del ACCT está por debajo del umbral de 144 mA; exceder esto sin atenuación puede dañar las resistencias de carga internas.

P: ¿Cómo configuro correctamente los puentes para líneas de CA de 601–1000 V?
R: Debe asegurarse de que los puentes del atenuador de voltaje de línea estén en la posición de "incluir"; verifique estas configuraciones con la documentación específica de la clasificación de campo de su excitador antes de la puesta en marcha.

P: ¿Es compatible esta placa con versiones anteriores de la serie SHVM?
R: Sí, este modelo admite la compatibilidad con versiones anteriores para las dos revisiones iniciales; sin embargo, consulte siempre el manual para conocer las diferencias específicas en la asignación de puentes.

P: Guía de selección: ¿Cómo combino esta placa con mi aplicación específica?
R: Primero, verifique la clasificación del campo de excitación de su sistema y la salida secundaria del transformador. Elija esta placa si su accionamiento requiere una conversión digital de alta frecuencia para interactuar entre un puente SCR y una capa de control PLC moderna.
