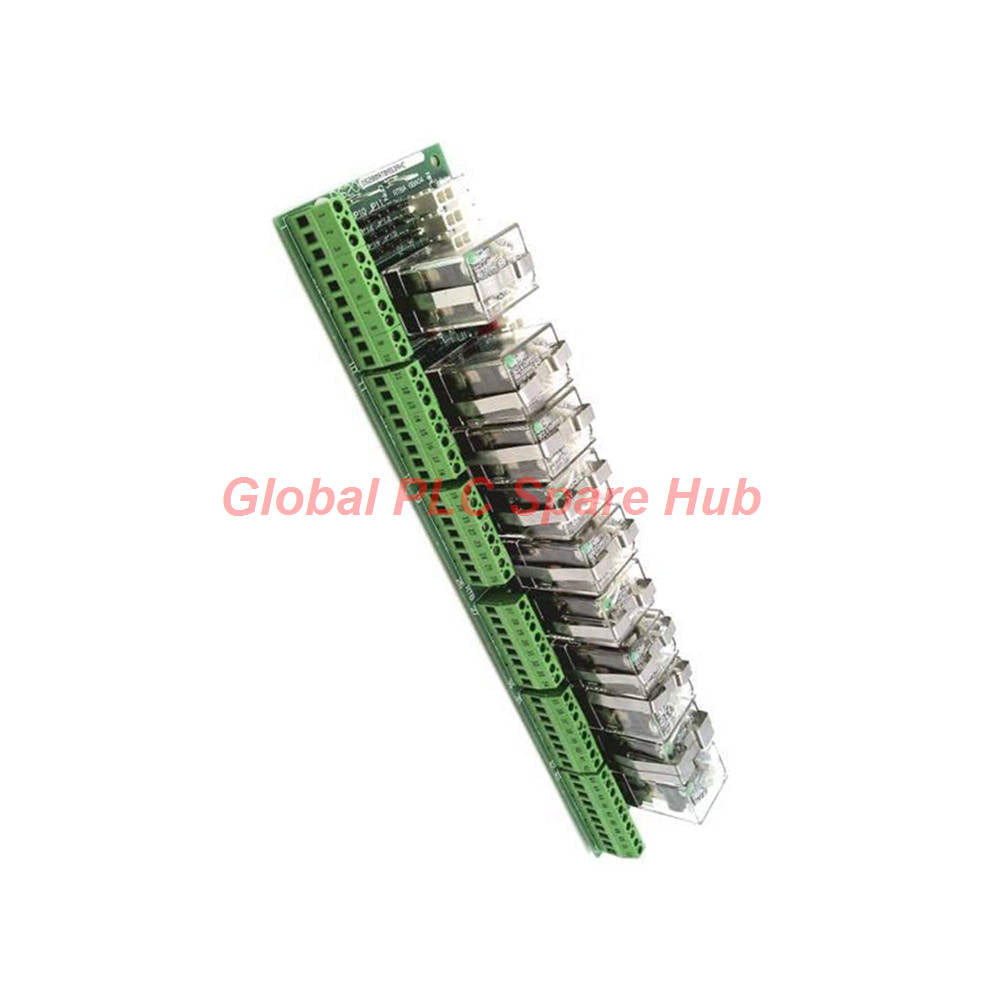

DS200RTBAG3AGC Placa de terminales de relé GE EX2000 | Módulo Mark V

Arquitectura técnica y alcance funcional

La DS200RTBAG3AGC es una tarjeta de terminales de relé (RTBA) de alta densidad diseñada para los entornos de control GE EX2000 y Mark V. Esta tarjeta, que sirve como interfaz de E/S suplementaria, amplía la capacidad del armario al proporcionar diez puntos de relé discretos. Facilita las operaciones de control remoto a través de la interacción de E/S LAN o el comando directo del usuario, asegurando una lógica de conmutación robusta para excitadores industriales y accionamientos de turbinas.

Configuración y especificaciones de relé

• Marca: General Electric (GE)
• Modelo: DS200RTBAG3AGC
• Serie: EX2000 / Mark V
• Banco de relés 1 (K20-K26): 7 x DPDT (2 contactos de Formulario C cada uno, clasificación 10A)
• Banco de relés 2 (K27-K29): 3 x 4PDT (4 contactos de Formulario C cada uno, clasificación 1A)
• Voltaje de la bobina: 110 VCC
• Protección: 130 VCA Varistor de óxido metálico (MOV) por canal de E/S

Instalación y mantenimiento de campo

• Gestión de cables: Utilice las palancas de conector proporcionadas para los enchufes de la serie CP; evite tirar de los cables planos por su arnés para evitar la rotura interna de los cables.
• Reemplazo de relé: El diseño modular permite el reemplazo en caliente (después del aislamiento de energía). Presione la parte superior del clip de retención para desenganchar la carcasa del relé.
• Terminación de cables: Al reemplazar toda la tarjeta, verifique que todos los tornillos de los terminales estén apretados para asegurar una resistencia de contacto consistente en la matriz de 10 puntos.
• Configuraciones configurables: Siempre verifique que las posiciones de los puentes en la tarjeta de reemplazo reflejen la unidad anterior para evitar errores lógicos en la secuencia de control del excitador.

Conocimiento de Global PLC Spare HUB

La DS200RTBAG3AGC es la columna vertebral de la conmutación secundaria en los armarios de turbinas antiguos. Nuestro equipo de ingeniería observa que esta tarjeta es particularmente sensible a los transitorios de voltaje; los MOV integrados son la primera línea de defensa. Si nota un chasquido localizado o un cierre de contacto irregular, a menudo es una señal de que el MOV ha alcanzado su límite de ciclo de supresión y toda la tarjeta requiere una evaluación de salud.

Preguntas frecuentes profesionales

P: ¿Puedo intercambiar relés DPDT y 4PDT en esta tarjeta?
R: No. Los pines de los zócalos están indexados físicamente para que coincidan con tipos de relé específicos; la instalación forzada dañará la traza de la PCB o la base del relé.

P: ¿Cómo interactúa la tarjeta de terminales de E/S LAN con estos relés?
R: La tarjeta LAN emite señales de comando a los relés piloto de la RTBA, que luego activan los contactos DPDT/4PDT de alta corriente para el control de dispositivos externos.

P: ¿Es suficiente la protección MOV de 130 VCA para todas las cargas inductivas?
R: Proporciona una excelente supresión para el servicio piloto estándar; sin embargo, para solenoides de CC altamente inductivos, recomendamos diodos de supresión de arco externos.

P: ¿Qué debo priorizar durante el proceso de selección/reemplazo?
R: Priorice el nivel de revisión del hardware y asegúrese de que el voltaje del sistema coincida con los requisitos de su gabinete (rango de 240-700 V) para evitar posibles quemaduras de la bobina.

P: ¿Los terminales CPH/CPN son sensibles a la polaridad?
R: Sí. CPH proporciona la energía de control positiva (caliente), mientras que CPN es el retorno negativo. Una polaridad incorrecta dará como resultado una falla de la bobina del relé para energizarse.

Logística y compromiso de calidad

• Envío acelerado: Procesamiento y envío seguros en 24-48 horas a través de FedEx, UPS o DHL.
• Garantía de calidad: Cada DS200RTBAG3AGC incluye una garantía de calidad completa de 12 meses.
• Fiabilidad: Cada tarjeta se somete a pruebas estandarizadas para garantizar la integridad de los contactos del relé y el rendimiento de sujeción del MOV.
