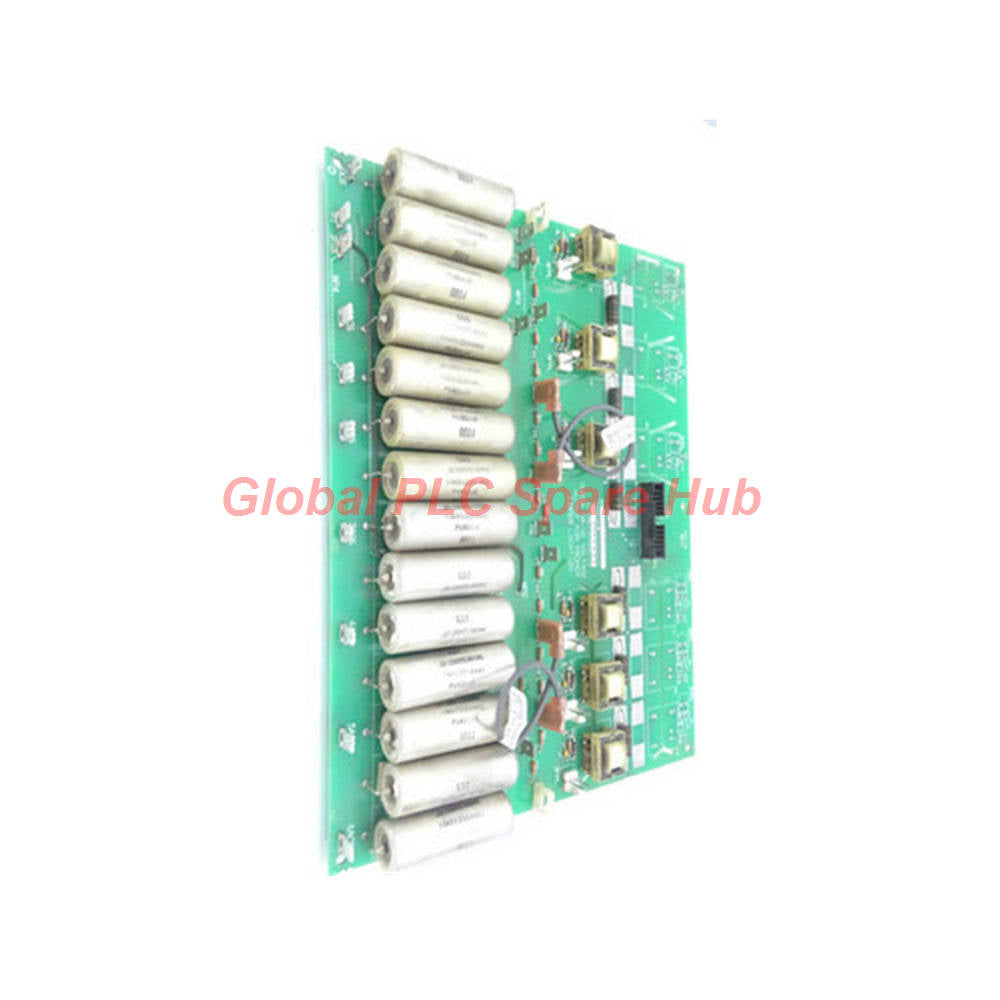

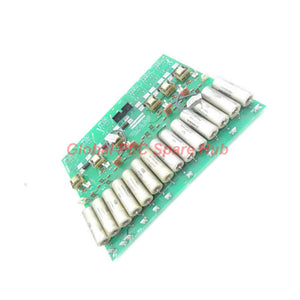

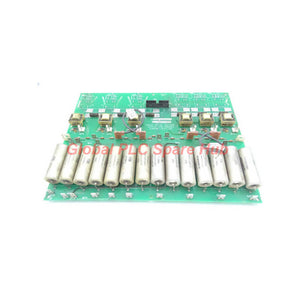

DS200PCCAG8ACB Tarjeta de conexión de alimentación GE | Módulo Mark V EX2000

Arquitectura técnica y funcionalidad principal

La DS200PCCAG8ACB actúa como la interfaz de puente de alta velocidad dentro de la arquitectura de las series GE Mark V y EX2000. Facilita la transmisión precisa de señales entre el circuito de control primario y el puente de potencia SCR. Utilizando transformadores de pulso avanzados, esta tarjeta proporciona accionamientos de puerta al puente, asegurando una conversión de potencia eficiente para los sistemas de gestión de turbinas.

Especificaciones operativas clave

• Marca: General Electric (GE)
• Modelo: DS200PCCAG8ACB
• Serie: EX2000 / Mark V
• Tipo: Tarjeta de conexión de alimentación PCCA
• Entrada/Salida de señal: 6 canales (entrada de 1-5 V CC / salida de 24 V CC)
• Corriente analógica: 0-20 mA
• Rango térmico: -30 °C a 65 °C
• Factor de forma: 26.41 cm x 21.33 cm (montaje en superficie)

Pautas de integración e ingeniería

• Escalado del sistema: Configurado para el Grupo 8 (sistemas no regenerativos, 240-700 V).
• Configuración de puentes: Utilice JP1/JP2 para la adaptación del voltaje del sistema; use WP3/WP4 para la conexión de condensadores de amortiguación.
• Seguridad de instalación: Evite la tensión en los cables planos; apoye manualmente la carcasa del conector durante la extracción para evitar la desalineación de los pines.
• Gestión de cables: Documente las conexiones de terminales y las orientaciones de los cables mediante fotografías antes de retirar las tarjetas antiguas.

Información de Global PLC Spare HUB

La DS200PCCAG8ACB es un componente crítico para los sistemas de control de excitación. Nuestros ingenieros de campo señalan que, si bien las revisiones de hardware (A/B/C) pueden introducir variaciones de componentes físicos, la lógica sigue siendo compatible con versiones anteriores. Esta tarjeta es esencial para mantener el tiempo de actividad en conjuntos de accionamiento de turbinas de vapor, gas y viento donde la señalización precisa del puente de potencia no es negociable.

Preguntas frecuentes profesionales

P: ¿Por qué la nueva DS200PCCAG8ACB tiene un aspecto físico diferente a mi tarjeta antigua?
R: GE actualiza con frecuencia los diseños y la estética de los componentes en las distintas revisiones. Siempre que el número de pieza coincida, las características eléctricas y el tamaño de montaje son totalmente compatibles.

P: ¿Cuál es la importancia de la eliminación del circuito de amortiguación en configuraciones de alta potencia?
R: En los controladores de alta potencia, trasladar los circuitos de amortiguación fuera de la tarjeta reduce el estrés térmico localizado en la PCCA, prolongando la vida útil de la tarjeta.

P: ¿Cómo verifico la escala de voltaje de la armadura correcta para mi unidad?
R: Asegúrese de que el número de grupo de su sistema coincida con el grupo de la tarjeta. La designación G8 es compatible específicamente con aplicaciones no regenerativas de 240-700 V.

P: ¿Qué sucede si los puentes JP1/JP2 están configurados incorrectamente?
R: Una configuración incorrecta de los puentes conduce a una retroalimentación de voltaje inadecuada, lo que puede causar un disparo errático de la puerta, inestabilidad o fallas en el sistema de accionamiento.

P: ¿Cómo debo manejar los cables planos para evitar problemas operativos?
R: Nunca tire del cable. Use ambas manos para sujetar el cabezal del conector de plástico tanto en la tarjeta como en el extremo del cable, tirando firmemente para desenganchar sin forzar los conductores individuales.

Logística y compromiso de calidad

• Entrega global: Procesamiento rápido de 24-48 horas a través de FedEx, UPS o DHL.
• Fiabilidad: Respaldado por una garantía de calidad integral de 12 meses.
• Estandarización: Cada unidad se prueba rigurosamente para cumplir con las especificaciones originales del fabricante para la serie de excitación EX2000.
