Delta Products VFD110E43A Variador de CA de Vector Sensorless 15 HP Trifásico

Descripción general del producto

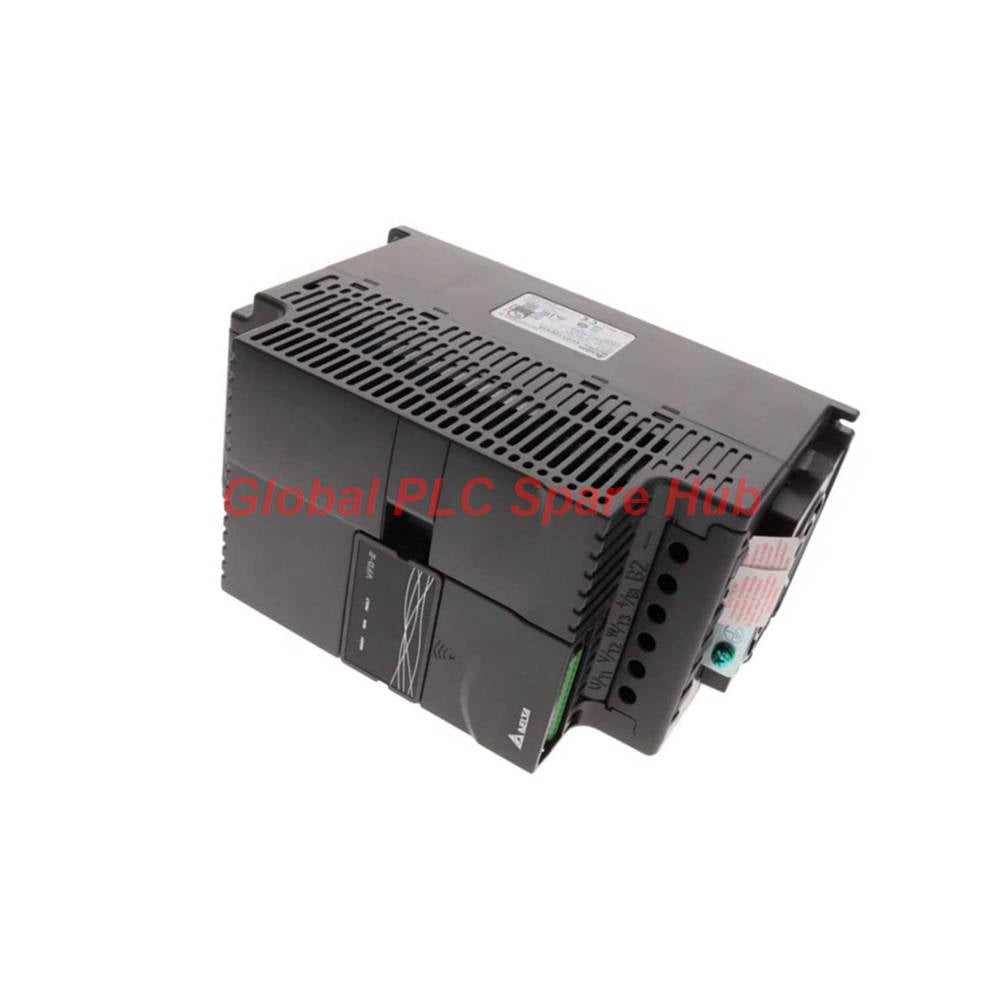

El Delta VFD110E43A pertenece a la serie VFD-E de microvariadores de CA compactos. Los ingenieros seleccionan este variador de par constante para tareas robustas de automatización industrial. La unidad cuenta con control vectorial sin sensor de lazo abierto. Una función de PLC incorporada permite a los usuarios escribir y ejecutar programas sencillos de lógica de escalera. El diseño modular admite tarjetas de extensión flexibles para diversas necesidades de aplicación.

Especificaciones técnicas

• Marca: Delta Products
• Modelo: VFD110E43A
• Serie: VFD-E
• Categoría del artículo: Variadores de CA
• VAC nominal de entrada: 480 voltios CA
• Rango de entrada VAC: 380 a 480 voltios CA
• Potencia: 15 HP (CT)
• Amperaje: 24 amperios (CT)
• Fase de entrada: Trifásico
• Frecuencia máxima: 600 Hertz
• Respuesta de frecuencia: Rango de frecuencia de salida de 0,1 a 600 Hz
• Linealidad: Precisión de frecuencia dentro de más o menos 0,01 por ciento de la configuración digital
• Resolución: Ajuste digital a 0,01 Hz; ajuste analógico a 0,06 Hz
• Rango de temperatura: De menos 10 a más 40 grados Celsius en funcionamiento
• Tolerancia ambiental: Clasificación de envolvente IP20; humedad relativa máxima del 90 por ciento sin condensación
• Inmunidad a interferencias: Modelos con filtro RFI incorporado disponibles; cumplimiento con los estándares IEC para compatibilidad electromagnética
• Tipo de frenado: Inyección de CC y frenado dinámico
• Transistor de frenado dinámico: Incluido
• Dimensiones: Altura 10,24 pulgadas, Ancho 4,57 pulgadas, Profundidad 6,66 pulgadas
• Tamaño del marco: C

Guía de instalación

Monte el variador VFD110E43A verticalmente sobre una superficie plana dentro de un gabinete de control protector. Mantenga al menos 4 pulgadas de espacio libre por encima y por debajo de la unidad para un flujo de aire adecuado. Conecte la alimentación trifásica entrante a los terminales R, S y T. Conecte los cables del motor a los terminales U, V y W. Asegure una conexión a tierra adecuada al terminal de chasis designado para reducir el ruido eléctrico.

Puesta en marcha y mantenimiento

Configure los parámetros básicos como el voltaje del motor, la frecuencia y los amperios a plena carga utilizando un teclado digital externo. Supervise los LED de estado en el panel frontal para una detección rápida de fallos. Limpie regularmente las rejillas del ventilador de enfriamiento para evitar la acumulación de polvo. Inspeccione anualmente el par de apriete de los terminales de tornillo para mantener conexiones eléctricas seguras.

Compatibilidad e integración

El VFD110E43A se integra perfectamente con motores de inducción trifásicos estándar. La arquitectura modular admite tarjetas de comunicación opcionales para las principales redes industriales. El protocolo Modbus incorporado permite la conexión directa a controladores lógicos programables e interfaces hombre-máquina.

Certificación y cumplimiento

• Cumple con CE para compatibilidad electromagnética y directivas de baja tensión
• Listado UL y cUL para equipos de control industrial
• Cumple con RoHS para la reducción de sustancias peligrosas

Contenido del paquete y cumplimiento

• Una unidad de variador Delta VFD110E43A
• Manual de instrucciones y guía de inicio rápido
• Documento de cobertura de garantía de 12 meses
• Métodos de envío: Envío rápido a través de FedEx, UPS y DHL
• Tiempo de procesamiento: Los pedidos se envían en 24 a 48 horas

Sistemas de aplicación típicos

• Cintas transportadoras y sistemas de manipulación de materiales
• Bombas industriales y ventiladores centrífugos
• Maquinaria de envasado y equipos textiles
• Tanques de mezcla y pequeñas extrusoras

Diagnóstico y manejo de fallas

El VFD110E43A proporciona códigos de falla completos para una rápida solución de problemas. Los códigos de error comunes incluyen condiciones de sobrecorriente, sobretensión y sobrecarga del motor. Los técnicos leen el historial de fallas a través de la interfaz del teclado digital para aislar rápidamente los problemas del sistema.

Información de Global PLC Spare HUB

La experiencia en campo muestra que el VFD110E43A sobresale en aplicaciones de reacondicionamiento donde el espacio del gabinete es limitado. Nuestro equipo de ingeniería desplegó con éxito este variador VFD-E en una línea de transportadores de alta inercia, utilizando el transistor de frenado dinámico incorporado para manejar ciclos de desaceleración frecuentes sin módulos chopper externos. Siempre verifique la estabilidad del voltaje de línea entrante para evitar disparos molestos por subtensión durante las operaciones pico de la planta.

Preguntas frecuentes

Pregunta:
¿El VFD110E43A incluye un teclado digital en la caja?

Respuesta:
No, el teclado de control del operador se vende por separado como un accesorio.

Pregunta:
¿Puede este variador operar en modo vectorial de lazo cerrado?

Respuesta:
No, la serie VFD-E solo admite control vectorial sin sensor de lazo abierto.

Pregunta:
¿Qué clasificación de envolvente tiene esta unidad?

Respuesta:
El variador tiene una clasificación IP20 y requiere instalación dentro de un gabinete eléctrico adecuado.
