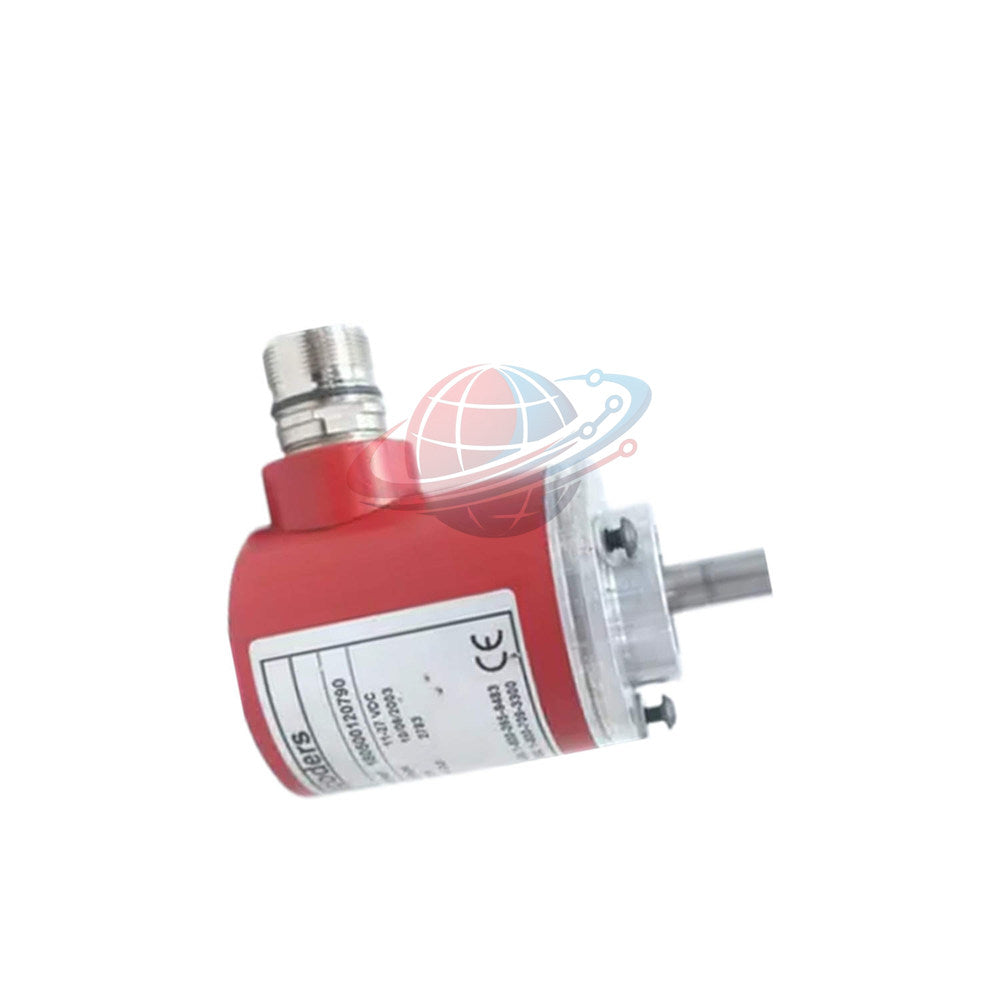

CEV65M-00444 TR Electronic Codificador absoluto SSI radial M23 de 12 pines

Manufacturer: TR Electronic
Product No.: CEV65M-00444
Condition： En stock
Product Type: Codificador
Product Origin: DE
Payment: T/T, Western Union
Weight: 700g
Shipping port: Xiamen
Warranty: 12 months

Cantidad

Selected quantity: 1

Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).

Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.

Pago Seguro Garantizado

Descripción general del producto

El TR Electronic CEV65M-00444 es un codificador absoluto multivuelta de alto rendimiento.
Pertenece a la versátil serie CEV65M, conocida por su flexibilidad mecánica modular.
Esta unidad utiliza la interfaz serie síncrona (SSI) para la transmisión de datos de alta velocidad.
Cuenta con un diseño programable, lo que permite soluciones industriales específicas para el cliente.
El CEV65M-00444 garantiza la precisión con una salida de código Gray para evitar errores de datos.

Especificaciones técnicas

Marca: TR Electronic
Modelo: CEV65M-00444
Serie: CEV65M Multivuelta
Resolución: 4.096.000 pasos por revolución
Rango de medición: 4.096.000 revoluciones (resolución total de 31 bits)
Interfaz: SSI (Interfaz Serie Síncrona)
Código de salida: Código Gray
Nivel de salida: RS422
Tensión de alimentación: 11-27V CC (24V nominales)
Consumo de corriente: 80 mA (sin carga)
Rango de temperatura: 0 a +60°C
Protección ambiental: Clase IP65
Resistencia a los golpes: 1000 m/s² (11 ms media onda sinusoidal)
Resistencia a las vibraciones: 100 m/s² (50-2000 Hz)
Tipo de eje: Eje de 10 mm con plano (10FL/19,5)
Tipo de conector: Conector radial M23 de 12 pines

Instalación y compatibilidad

Monte el CEV65M-00444 utilizando la brida estándar ZB36 para una alineación segura.
Conecte el dispositivo utilizando la configuración de pines 185E para un correcto enrutamiento de la señal.
La serie CEV65M es compatible con los módulos SSI de Siemens, Allen-Bradley y Mitsubishi.
Asegúrese de que el conector M23 esté completamente asentado para mantener la protección contra la humedad IP65.
Utilice el software TRWinProg para la parametrización en campo y los ajustes de resolución.

Diagnóstico y mantenimiento

Monitoree las señales de error integradas para detectar fallas internas de hardware o transmisión de señal.
Utilice la señal de estado de movimiento para la verificación en tiempo real de la actividad rotacional.
El CEV65M-00444 cuenta con interruptores de límite programables para una supervisión avanzada de la posición.
Inspeccione regularmente el eje de 10 mm y el acoplamiento en busca de signos de desgaste mecánico.
El mantenimiento es mínimo debido a la vida útil de los rodamientos de alta gama de 3.9E+10 revoluciones.

Escenarios de aplicación típicos

Posicionamiento de alta precisión en centros de mecanizado CNC y equipos de metalurgia.
Control de retroalimentación para brazos robóticos industriales y líneas de montaje automatizadas.
Control de movimiento sincronizado en maquinaria de envasado y sistemas de transporte.
Control de paso de turbinas eólicas y sistemas de posicionamiento de grúas pesadas.

La perspectiva de Global PLC Spare HUB

El CEV65M-00444 ofrece una fiabilidad excepcional en entornos eléctricamente ruidosos a través de RS422.
Los equipos de ingeniería prefieren la serie CEV65M por su modularidad y facilidad de integración.
Este codificador proporciona una resolución total estable de 31 bits adecuada para tareas complejas de largo recorrido.

Envío y garantía

Tiempo de envío: Se despacha dentro de las 24-48 horas.
Socios logísticos: Entrega urgente a través de FedEx, UPS y DHL.
Lista de paquetes: 1 x Codificador CEV65M-00444, 1 x Conector de acoplamiento.
Garantía: Incluye una garantía de calidad integral de 12 meses.

Guía de selección y preguntas frecuentes

¿Cómo elijo entre los diferentes modelos CEV65M?
Siempre haga coincidir el diámetro del eje (10 mm para este modelo) y el tipo de interfaz (SSI).
¿Cuál es el beneficio del código Gray en el CEV65M-00444?
El código Gray asegura que solo un bit cambie a la vez, evitando errores de lectura.
¿Esta unidad admite el ajuste de preajuste externo?
Sí, incluye entradas de preajuste electrónicas para poner a cero la posición de forma remota.
¿Puedo usar esto en entornos de lavado?
La clasificación IP65 protege contra chorros de agua, lo que lo hace adecuado para áreas húmedas.
