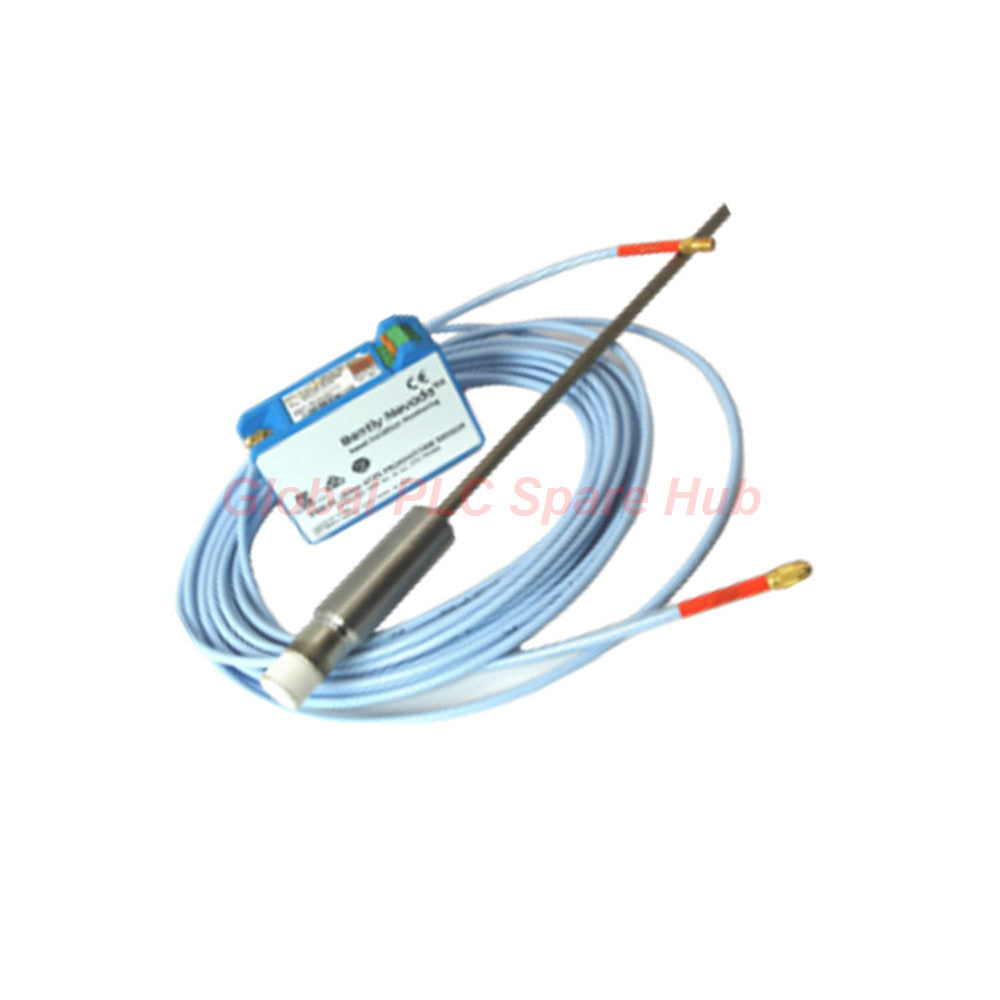

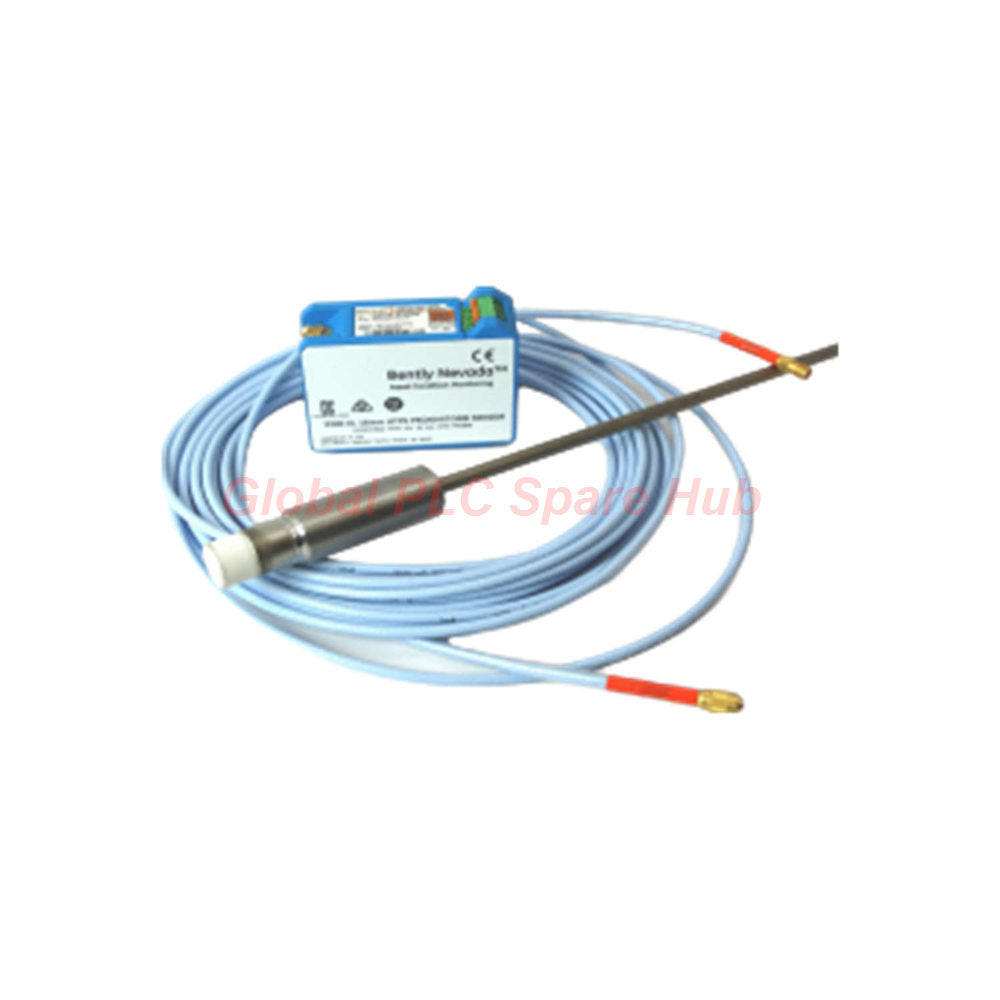

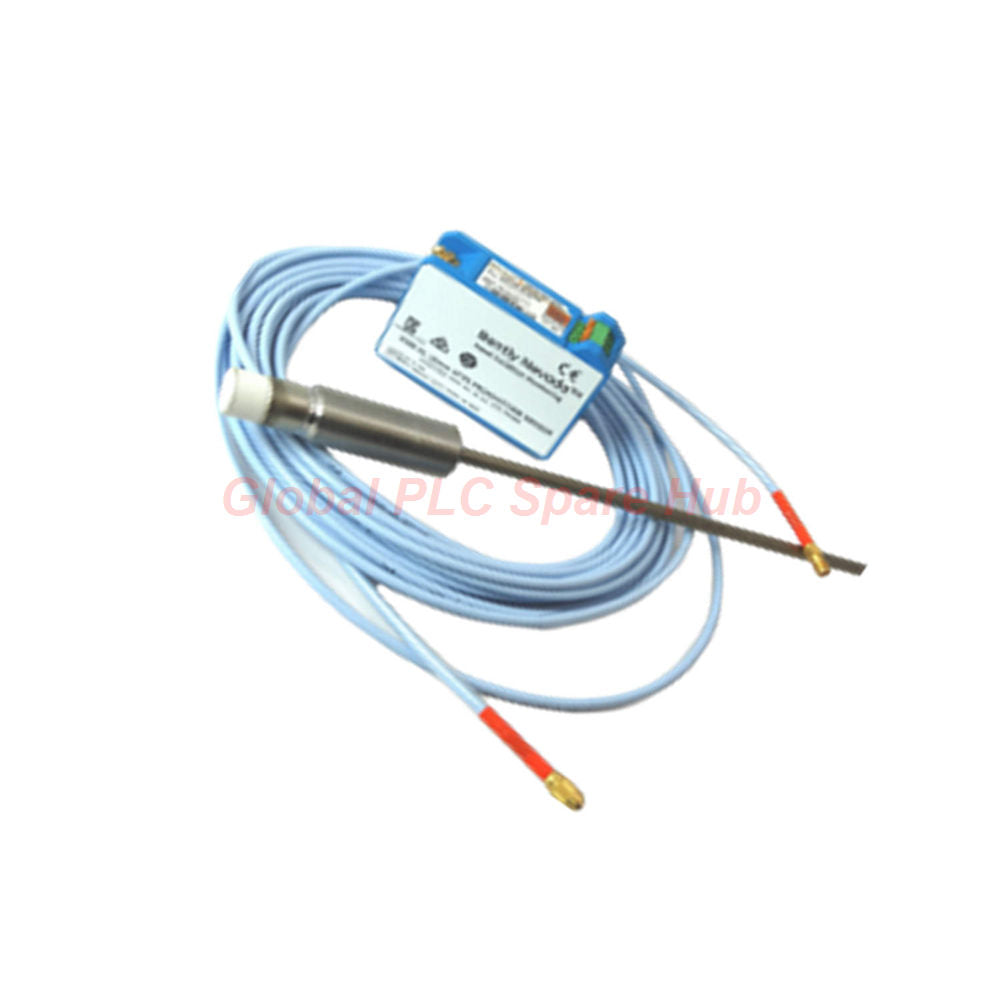

Sonda de proximidad de alta temperatura Bently Nevada 330301-000-011-10-90-00-05

Descripción general de ingeniería

El Bently Nevada 330301-000-011-10-90-00-05 es una sonda de proximidad de alta temperatura 3300 XL de alto rendimiento diseñada para entornos industriales extremos. Con una robusta punta de cerámica y una carcasa de acero inoxidable AISI 316L, esta sonda mantiene la integridad operativa en temperaturas que alcanzan hasta +350 °C (+662 °F). Está diseñada para activos críticos donde los sensores de proximidad estándar fallarían debido a la degradación térmica, lo que garantiza una retroalimentación consistente de vibración y posición.

Análisis de Global PLC Spare HUB

Esta sonda es el estándar de oro para monitorear turbinas de vapor y compresores de proceso de alta temperatura. Nuestra evaluación técnica indica que el diseño de punta de cerámica minimiza los errores de expansión térmica en comparación con las sondas estándar con punta de PPS. Para los ingenieros, la configuración de línea dura de 1,0 metros proporciona la distancia necesaria entre la zona de detección de alta temperatura y el punto de terminación, protegiendo eficazmente la electrónica sensible dentro del bucle del sistema.

Desglose de la configuración

• Producto: 330301 (Sonda de alta temperatura 3300 XL)
• Longitud sin rosca (000): 0 pulgadas
• Longitud de la caja (011): 1,1 pulgadas
• Longitud de la línea dura (10): 1,0 metro (3,3 pies)
• Longitud total (90): 9,0 metros (30 pies)
• Armadura (00): Sin armadura de acero inoxidable
• Aprobaciones (05): Múltiples aprobaciones

Comparación de selección técnica

• 330301-000-011-10-90-00-05: Configuración estándar con línea dura de 1,0 m y longitud total de 9 m. Ideal para instalaciones donde el Proximitor se puede alojar en una caja de conexiones remota más fría.
• 330301-000-011-50-90-01-00: Cuenta con una línea dura de 5,0 m para un alcance extendido en zonas de alta temperatura e incluye armadura de acero inoxidable para una protección mecánica superior.

Capacidad de aplicación y diagnóstico

• Equipo típico: Turbinas de vapor, compresores de gas, turbo-expansores y cojinetes de bomba de alta temperatura.
• Poder de diagnóstico: El sistema ofrece un factor de escala de 3,94 V/mm (100 mV/mil). Los diagnósticos se realizan fácilmente observando los voltajes de brecha de CC; la deriva constante o la pérdida de señal a temperaturas extremas a menudo son un indicador de problemas de integridad de la línea dura en lugar de fallas del sensor.

Logística y control de calidad

• Envío: Envío rápido en 24-48 horas a través de FedEx, UPS o DHL.
• Garantía: Incluye una garantía estándar de rendimiento de 12 meses.

Guía de selección en inglés

Al seleccionar su sonda de alta temperatura, considere los siguientes parámetros técnicos para garantizar la longevidad del sistema:

• Estrategia de longitud de la línea dura: Si su entorno de instalación presenta un acceso estrecho y un calor localizado intenso, elija la opción de línea dura más larga (por ejemplo, 5,0 m). Esto mueve el punto de conexión a una zona más fría, evitando el estrés térmico en los conectores del cable de extensión.
• Compatibilidad del objetivo: Asegúrese de que el material y el diámetro de su eje (mínimo 152 mm) cumplan con los requisitos de la sonda. El uso de objetivos de tamaño insuficiente puede provocar atenuación de la señal y lecturas de vibración falsas.
• Integridad de la calibración: Siempre trate la sonda, la línea dura y el cable de extensión como un conjunto combinado. No intercambie componentes de diferentes sistemas, ya que el bucle calibrado de fábrica es vital para mantener el factor de escala de 100 mV/mil.

Preguntas frecuentes profesionales

¿Por qué se prefiere la punta de cerámica a los materiales estándar?
La cerámica ofrece una estabilidad térmica y propiedades de aislamiento eléctrico superiores, lo que evita la deriva de la señal que a menudo ocurre en entornos de alta temperatura.

¿Cuál es la función principal de la sección de "línea dura"?
La sección de línea dura proporciona un puente blindado y térmicamente resistente entre la sonda del sensor y el cable de extensión flexible, lo que garantiza que la señal no se vea comprometida por el calor radiante.

¿Cómo debo verificar que la longitud total de 9 metros esté calibrada correctamente?
El sistema está calibrado de fábrica como un bucle completo; usar el cable de extensión incluido con la longitud de línea dura correcta es vital para mantener la precisión DSL establecida.

¿Qué sucede si la temperatura de funcionamiento supera los 350 °C?
Exceder el límite máximo conlleva el riesgo de una falla catastrófica de los enlaces cerámicos internos y del sello de presión hermético. Asegúrese siempre de que sus sistemas de gestión térmica de turbinas estén activos.

¿Puedo usar esta sonda con cables de extensión estándar 3300 XL?
Solo si el cable cumple con las especificaciones de impedancia requeridas para la serie 330301 de alta temperatura; se recomienda encarecidamente utilizar el cable de extensión provisto con su kit de sonda específico.
