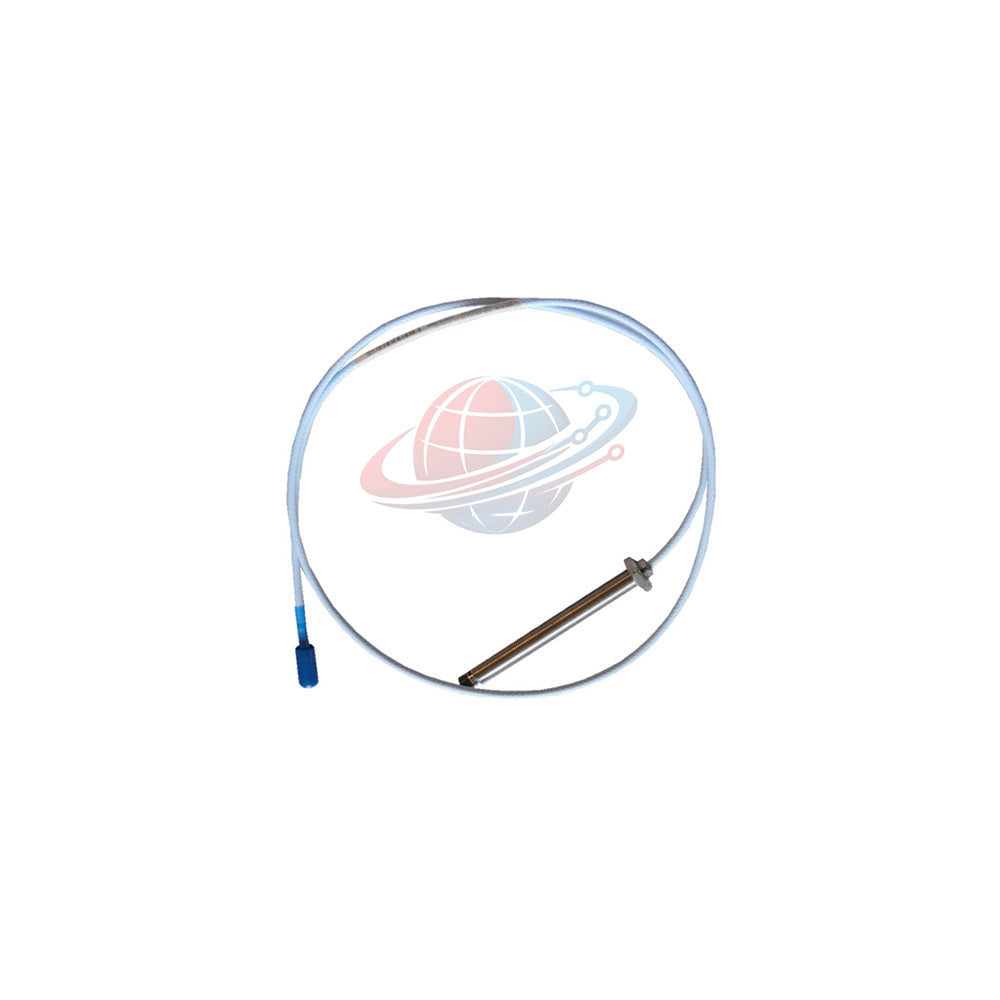

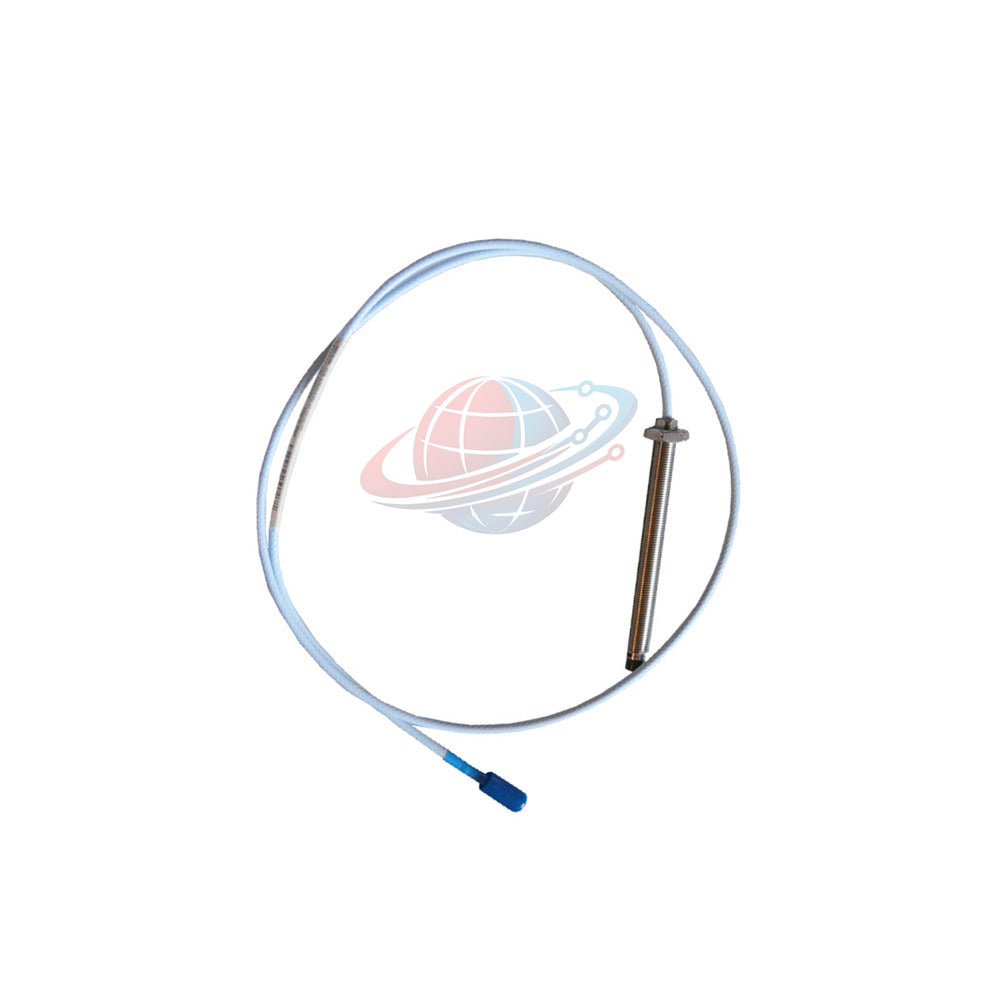

Bently Nevada 330103-00-10-05-01-00 Sonda de Proximidad 3300 XL de 8 mm

Bently Nevada 330103-00-10-05-01-00 3300 XL Sonda de proximidad de 8 mm Repuestos

La Revisión de Global PLC Spare HUB y los conocimientos de ingeniería destacan la Bently Nevada 330103-00-10-05-01-00 como una sonda de proximidad de 8 mm 3300 XL estándar de la industria. Los ingenieros implementan este sensor para medir la vibración y el desplazamiento en maquinaria rotatoria crítica. El sistema ofrece mediciones dinámicas precisas para turbinas, compresores y bombas. La Visión de Global PLC Spare HUB indica que la robusta tecnología de corriente de Foucault garantiza una alta fiabilidad en entornos industriales hostiles.

Especificaciones Técnicas

• Marca: Bently Nevada
• Número de pieza del producto: 330103-00-10-05-01-00
• Serie del producto: 3300 XL
• Material de la punta de la sonda: Sulfuro de polifenileno (PPS)
• Material de la carcasa de la sonda: Acero inoxidable AISI 303 o 304 (SST)
• Tamaño de la rosca: Rosca M10 x 1, sin armadura
• Longitud sin rosca: 00 mm
• Longitud total de la carcasa: 100 mm
• Longitud total del cable: 0,5 metros (1,6 pies)
• Tipo de conector: Conector coaxial miniatura ClickLoc con protector de conector
• Rango de medición lineal: 2 mm (80 mils), abarcando desde 0,25 mm hasta 2,3 mm (10 a 90 mils)
• Configuración de espacio recomendada: -9 Vcc (aproximadamente 1,27 mm o 50 mils)
• Resistencia de CC nominal: $7.45 \pm 0.50\ \Omega$ desde el conductor central al exterior
• Rango de temperatura de funcionamiento: -52°C a +177°C (-62°F a +350°F) para configuraciones estándar
• Tolerancia de humedad relativa: Menos del 3% de cambio en el Factor de escala promedio con un 93% de humedad durante 56 días

Pautas de instalación y mecánica

• Acoplamiento de rosca: Asegúrese de que el acoplamiento máximo de la rosca no exceda los 15 mm para la rosca de la carcasa M10 x 1.
• Requisitos de cableado de campo: Utilice un cable trenzado blindado de 3 conductores de 0,2 a 1,5 mm² (16 a 24 AWG) con cableado estañado. Mantenga la distancia máxima del cableado por debajo de 305 metros (1,000 pies) para evitar la atenuación de la señal de alta frecuencia.
• Gestión del sello de presión: Las juntas tóricas de Viton sellan la presión diferencial en la punta de la sonda. Evite exponer la sonda por debajo de -34°C para evitar la degradación del sello.

Compatibilidad, Logística y Garantía

• Compatibilidad: Funciona perfectamente con los sensores Proximitor 3300 XL estándar y los sistemas de monitoreo.
• Certificaciones: Cumple con los estándares de seguridad intrínseca (Clase I, Zona 0, Div 1) y clasificaciones no incendiarias (Clase I, Zona 2, Div 2) utilizando barreras o aisladores aprobados.
• Logística y Entrega: Envío rápido en 24-48 horas a través de transportistas de confianza, incluyendo FedEx, UPS y DHL.
• Garantía: Respaldado por una garantía completa de 12 meses de Global PLC Spare HUB.
• Contenido del paquete: Incluye una sonda de proximidad 330103-00-10-05-01-00 con conector ClickLoc integrado y documentación de fábrica.

Aplicaciones Típicas y Capacidades de Diagnóstico

• Monitoreo de maquinaria rotatoria: Mide la vibración radial, la posición axial y la velocidad en grandes turbinas de vapor, turbinas de gas y compresores centrífugos.
• Detección temprana de fallas: Identifica el desequilibrio del rotor, la desalineación del eje, el desgaste de los cojinetes y el torbellino de aceite antes de que ocurra una falla catastrófica.

Guía de selección y comparación

Al configurar los bucles de monitoreo de desplazamiento, los ingenieros a menudo evalúan longitudes de cable alternativas y configuraciones de conectores. Para una configuración de cable más larga dentro de la misma serie, revise la opción alternativa:

• 330103-08-13-10-02-05: Presenta longitudes de rosca modificadas, dimensiones generales de la carcasa y opciones de cable extendidas adaptadas para configuraciones de montaje en pozos profundos o remotos. Compare la longitud total de la sonda y las holguras mecánicas con los planos de la carcasa de su máquina antes de comprar.

Preguntas frecuentes

¿Qué causa una caída repentina de voltaje en la salida del sensor 330103-00-10-05-01-00?

Una caída repentina de voltaje a menudo se debe a daños físicos en el objetivo, un soporte de sonda suelto o la entrada de humedad dentro del conector coaxial. Inspeccione el conector ClickLoc en busca de contaminación y verifique la configuración de la holgura mecánica.

¿Cómo verifico la salud de la sonda durante el mantenimiento de rutina?

Mida la resistencia de CC entre el conductor central y el conductor exterior utilizando un multímetro digital calibrado. La resistencia debe coincidir con la especificación nominal de $7.45 \pm 0.50\ \Omega$ para una longitud de cable de 0,5 metros.

¿Puedo usar cable coaxial estándar para extensiones de cableado de campo?

No. Utilice siempre un cable trenzado blindado de 3 conductores para evitar interferencias electromagnéticas de los cables de alimentación vecinos y los variadores de frecuencia.

¿Cuál es el voltaje de holgura recomendado para el arranque inicial?

Establezca la holgura estática inicial en -9 Vcc, lo que corresponde a una holgura física aproximada de 1,27 mm (50 mils) desde la superficie objetivo conductora.
