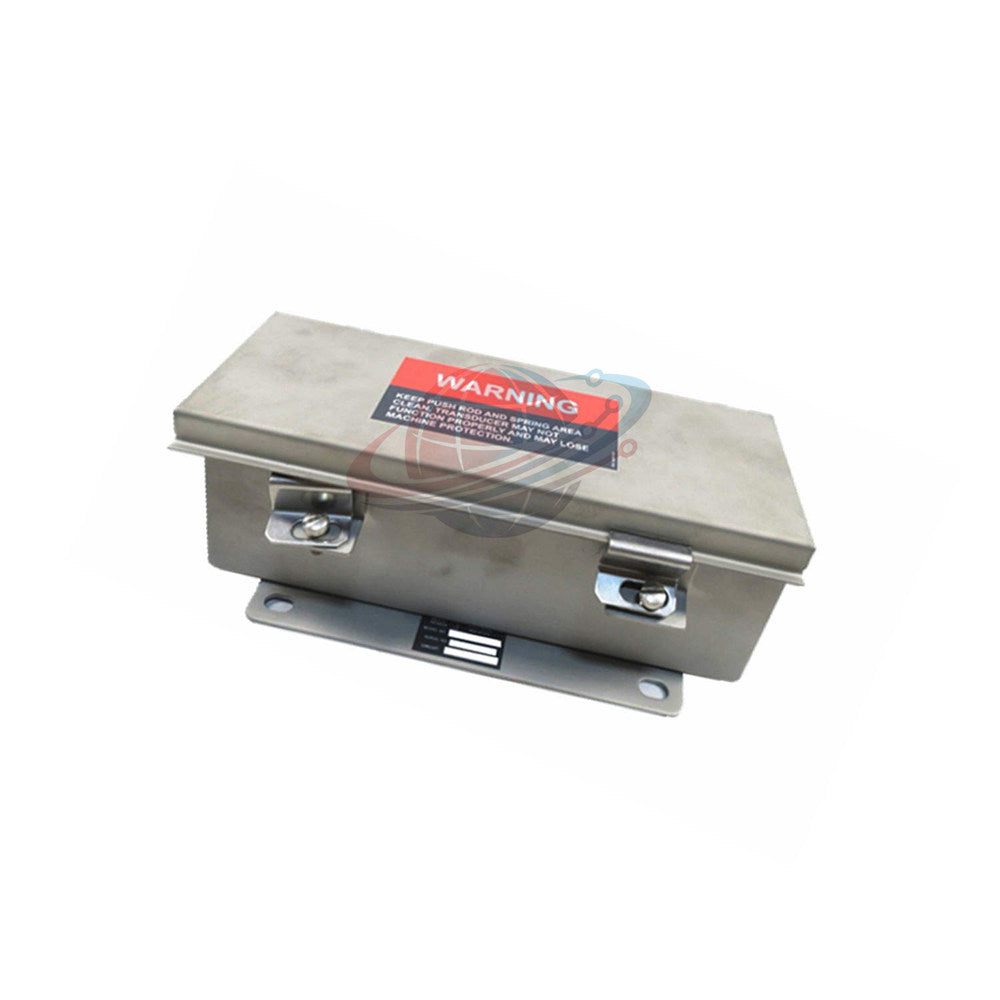

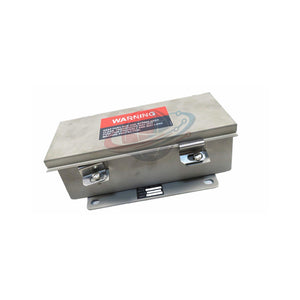

Bently Nevada 24765-02-00 Conjunto de transductor de expansión de carcasa de CC

Descripción general

El Bently Nevada 24765-02-00 es un conjunto de transformador diferencial lineal (LVDT) de grado industrial. Los equipos de ingeniería instalan este transductor de corriente continua (CC) para medir la expansión térmica de la carcasa en maquinaria rotativa pesada. El sistema convierte el desplazamiento mecánico lineal en una señal de voltaje altamente proporcional. Los operadores confían en esta retroalimentación continua para evitar el atascamiento estructural durante los ciclos de arranque y parada de las turbinas.

Ventajas clave y beneficios operativos

• Acondicionamiento de señal integrado: La circuitería interna acepta alimentación directa de +24 Vcc sin amplificadores de excitación externos.
• Seguimiento de alta precisión: El conjunto ofrece una precisión de salida lineal de ±0,5 % en todo el rango de medición.
• Carcasa mecánica robustecida: La construcción de acero inoxidable de la serie 400 soporta entornos industriales hostiles.
• Estabilidad térmica: El bajo coeficiente de temperatura evita la deriva térmica en condiciones extremas de plantas de energía.

Especificaciones técnicas

Directrices de instalación mecánica y alineación

• Montaje en base rígida: Fije el cuerpo principal utilizando los sujetadores mecánicos estándar 1/4-20 UNC-2A en un soporte estable.
• Fijación del núcleo: Conecte el núcleo del sensor a la carcasa de la máquina utilizando el extremo roscado 6-40 UNF-2B.
• Alineación del punto cero: Posicione el émbolo exactamente en el punto medio de la carrera durante la configuración de la línea base de la máquina en frío.
• Precauciones de cableado: Conduzca los cables aislados de teflón de 31 cm lejos de los cables de alimentación de alta tensión del motor.

Eficiencia de puesta en servicio y mantenimiento

• Calibración sencilla del punto cero: Ajuste la línea base mecánica utilizando las lecturas de voltaje de CC de un multímetro estándar.
• Integración directa de la señal: Los cables de salida se conectan directamente a las entradas analógicas estándar de PLC sin acondicionadores de señal externos.
• Diseño de bajo mantenimiento: El diseño de núcleo magnético sin contacto elimina la fricción mecánica interna y los puntos de desgaste.

Compatibilidad del sistema e integración arquitectónica

• Sistemas de monitoreo: Totalmente compatible con los bastidores de monitoreo Bently Nevada Serie 3500 y Serie 3300.
• Automatización industrial: Se integra directamente en Sistemas de Control Distribuido (DCS) y Controladores Lógicos Programables (PLC).

Certificaciones estándar y cumplimiento de calidad

• Origen de fabricación: Fabricado con calidad en los Estados Unidos de América (Hecho en EE. UU.).
• Normas industriales: Fabricado bajo estrictos protocolos de gestión de calidad ISO para hardware de monitoreo de turbomaquinaria.

Detalles de embalaje y logística exprés

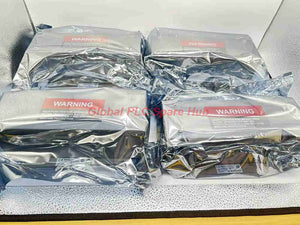

• Contenido del paquete: 1x conjunto de transductor Bently Nevada 24765-02-00 con cables de conexión preinstalados de 31 cm.
• Cobertura de la garantía: Incluye una garantía integral de fábrica de 12 meses a partir de la fecha de envío.
• Envío exprés: Los artículos se envían a nivel mundial en un plazo de 24 a 48 horas mediante los servicios exprés de FedEx, UPS o DHL.

Escenarios de aplicación típicos y capacidades de diagnóstico

• Crecimiento de la carcasa de turbina de vapor: Rastrea el crecimiento térmico en relación con la cimentación durante las secuencias de arranque en frío.
• Expansión de la carcasa de turbina de gas: Monitorea el crecimiento asimétrico de la carcasa para evitar el roce interno de los álabes del rotor.
• Diagnóstico de deformación de la máquina: Identifica atascamientos estructurales, expansión térmica desigual o bloqueo de la base deslizante en tiempo real.

Perspectivas del HUB global de repuestos PLC y experiencia de campo

Los datos de campo de las instalaciones de generación de energía destacan el papel fundamental de la Serie 24765 de Bently Nevada. Durante la revisión de una turbina de vapor en una instalación de ciclo combinado, los ingenieros notaron un crecimiento asimétrico de la carcasa durante el arranque. El conjunto 24765-02-00 instalado capturó al instante cambios erráticos en la salida de voltaje lineal. Los diagnósticos revelaron una base deslizante bloqueada que impedía la expansión térmica adecuada. La detección temprana mediante este transductor de CC salvó a la planta de una grave deformación de la carcasa y de costosas paradas forzosas.

Guía de selección y configuración del modelo

• Seleccionar la longitud de carrera: Elija la opción -02 para aplicaciones con un rango de carrera total de 50,8 mm.
• Seleccionar el mecanismo de retorno: Elija la opción -00 cuando opere sin un resorte mecánico de retorno interno.
• Verificar el suministro eléctrico: Asegúrese de que la alimentación de campo regulada de +24 Vcc suministre al menos 30 mA por unidad.

Preguntas frecuentes (FAQ)

P1: ¿Cuál es la función principal del conjunto Bently Nevada 24765-02-00?

R1: Mide la expansión térmica estructural de las carcasas de las turbinas en relación con sus placas de cimentación durante la operación.

P2: ¿El transductor 24765-02-00 requiere un excitador externo?

R2: No, la circuitería interna de acondicionamiento de señal convierte la alimentación de entrada directamente en una salida de voltaje de CC calibrada.

P3: ¿Cómo solucionan los ingenieros en el campo las lecturas de señal erráticas del conjunto?

R3: Inspeccione primero la alineación mecánica, luego verifique la estabilidad de la alimentación de entrada y compruebe la integridad de la conexión a tierra del blindaje de los cables.

P4: ¿Por qué elegir la opción -00 en lugar de las variantes con resorte para el monitoreo de la expansión de la carcasa?

R4: Los enlaces mecánicos sólidos del núcleo proporcionan una mayor fiabilidad en aplicaciones de plantas de energía con altas vibraciones sin riesgos de fatiga del resorte.
