ABB 07KT94 GJR5252100R0161 Controlador Advant 31 Unidad Básica
Manufacturer: ABB
Product No.: 07KT94
Condition： En stock
Product Type: Unidad básica
Product Origin: SE
Payment: T/T, Western Union
Weight: 1600g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado

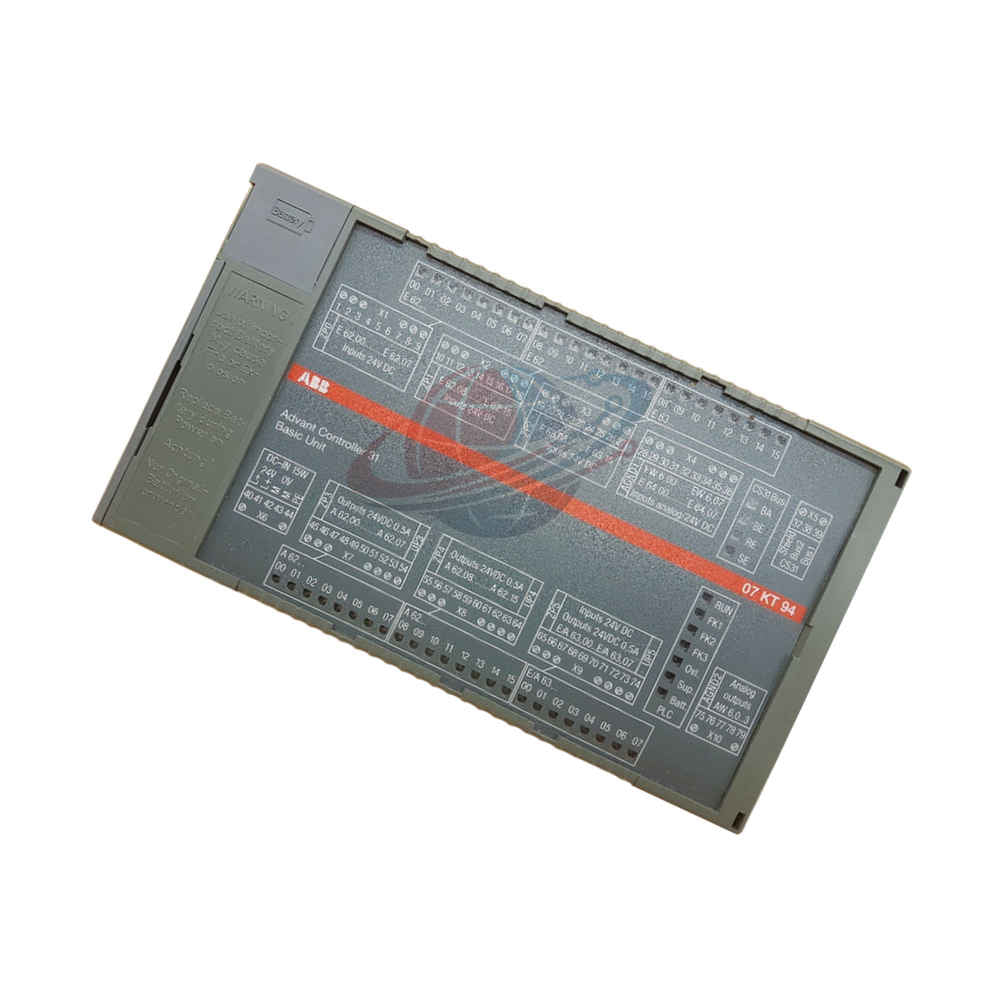

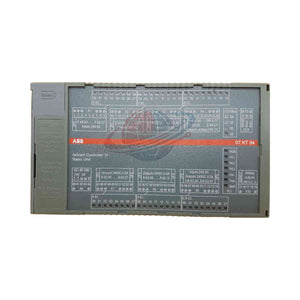

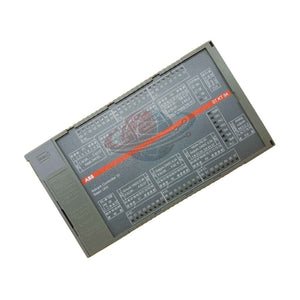

07KT94 | Unidad Central de Controlador ABB Advant
La 07KT94 integra el control PLC, la comunicación distribuida y el procesamiento de E/S de señales mixtas dentro de una única plataforma de automatización industrial.
Esta unidad ABB Advant Controller 31 está dirigida a entornos exigentes de control de procesos y automatización de máquinas que requieren una integración de campo escalable.
Su arquitectura analógica y digital integrada minimiza el hardware de expansión adicional en sistemas industriales de tamaño mediano.
El controlador también es compatible con la red de E/S distribuida CS31 para proyectos de automatización a gran escala.
Identificación del Controlador
| Artículo del Producto | Información Técnica |
|---|---|
| Marca | ABB |
| Modelo | 07KT94 |
| Número de Pedido | GJR5252100R0161 |
| Serie | Advant Controller 31 |
| Tipo de Controlador | Módulo Básico de Unidad Central |
| Bus de Comunicación | CS31 Fieldbus |
| Entorno de Programación | 907AC1131 |
Capacidad de E/S Integrada
| Tipo de Señal Integrada | Canales Disponibles |
|---|---|
| Entradas Digitales | 24 |
| Salidas Digitales | 16 salidas de transistor |
| E/S Digital Configurable | 8 canales |
| Entradas Analógicas | 8 canales |
| Salidas Analógicas | 4 canales |
Capacidad de Expansión Distribuida
- Admite hasta 992 entradas digitales.
- Admite hasta 992 salidas digitales.
- Admite hasta 224 canales de entrada analógica.
- Admite hasta 224 canales de salida analógica.
- Admite hasta 31 módulos remotos distribuidos.
- Adecuado para sistemas de control distribuido escalables.
- Optimizado para arquitecturas de automatización de toda la planta.
Arquitectura de Procesador y Memoria
| Parámetro de Rendimiento | Valor de Ingeniería |
|---|---|
| Flash EPROM | 512 kB |
| RAM | 2 MB |
| Memoria de Programa | 240 kB |
| Memoria de Datos de Usuario | 120 kB |
| Tiempo de Ciclo | 0.3 ms por kB |
| Resolución del Reloj en Tiempo Real | 1 segundo |
| Frecuencia del Contador de Alta Velocidad | 50 kHz máximo |
| Temporizadores de Software | 80 activos simultáneamente |
| Banderas de Bits | 8192 |
| Banderas de Palabras | 8192 |
| Banderas de Doble Palabra | 1024 |
| Cadenas de Pasos | 256 |
Funciones de Procesamiento de Señales Analógicas
- Admite entradas analógicas de 0-10 V y ±10 V.
- Admite bucles de 0-20 mA y 4-20 mA.
- Admite medición de temperatura Pt100.
- Admite configuración RTD de 2 y 3 hilos.
- Canales analógicos configurables como entradas digitales.
- Admite adquisición de señal analógica diferencial.
- Proporciona una resolución analógica de 10 a 12 bits.
Funciones de Diagnóstico Integradas
- Monitoreo del tiempo de ciclo incluido.
- Funcionalidad de monitoreo de batería integrada.
- La supervisión de suma de verificación mejora la integridad del programa.
- Detección de errores de sintaxis compatible.
- 60 indicadores LED mejoran la visibilidad de la resolución de problemas.
- Indicación de falla de comunicación de bus incluida.
- Diagnóstico de cortocircuitos disponible para salidas.
Características de Comunicación y Control
- Dos interfaces seriales incluidas.
- Una interfaz de comunicación paralela disponible.
- Compatible con integración MODBUS.
- Compatible con comunicación Profibus DP.
- Compatible con sistemas de comunicación ARCNET.
- Compatible con ejecución de procesos multitarea.
- Funciones de control PID integradas incluidas.
- Compatible con cálculos de punto flotante.
Características Mecánicas y Eléctricas
| Parámetro Mecánico | Especificación |
|---|---|
| Fuente de Alimentación | 24 V CC |
| Consumo de Corriente | 0.35 A máximo |
| Protección | Protegido contra polaridad inversa |
| Montaje | Montaje en riel DIN o con tornillos |
| Dimensiones | 240 × 140 × 85 mm |
| Peso | 1.6 kg |
| Estilo de Terminal | Terminales extraíbles tipo tornillo |
Áreas de Aplicación Industrial
- Sistemas de automatización de fábricas distribuidos
- Control de procesos de tratamiento de agua
- Automatización auxiliar de generación de energía
- Sistemas de embalaje y transporte
- Instrumentación de procesos químicos
- Líneas de producción de fabricación
- Aplicaciones de monitoreo de temperatura
- Sistemas de secuenciación de procesos industriales
Capacidad de Diagnóstico y Monitoreo
- Compatible con monitoreo de E/S en tiempo real.
- Mejora la localización de fallas en el proceso.
- Compatible con análisis de mantenimiento preventivo.
- Rastrea la estabilidad del sistema de comunicación.
- Proporciona diagnósticos rápidos de conteo de eventos.
- Mejora la visibilidad del proceso analógico.
- Compatible con supervisión de señales distribuidas.
La Perspectiva de Global PLC Spare HUB
07KT94 sigue siendo muy práctica para usuarios industriales que requieren control de campo integrado y manejo flexible de señales dentro de una única plataforma de controlador.
Los ingenieros seleccionan con frecuencia esta unidad para proyectos de automatización de modernización que implican instrumentación analógica mixta y comunicación de bus de campo distribuida.
La capacidad de procesamiento analógico integrada reduce los requisitos de módulos de interfaz adicionales en los armarios de control de procesos.
Sus diagnósticos integrados y amplios indicadores LED también mejoran la eficiencia del mantenimiento durante la puesta en marcha y la resolución de problemas.
La estructura de comunicación CS31 proporciona una capacidad de expansión estable para sistemas de automatización industrial en crecimiento.
Equipo Compatible Recomendado
- Sistemas ABB Advant Controller 31
- Módulos de E/S remotos CS31
- Terminales de interfaz de operador industriales
- Sistemas de comunicación SCADA
- Procesadores de comunicación Profibus
- Plataformas de control distribuido industriales
Recomendaciones de Ingeniería de Instalación
- Instalar dentro de envolventes de control industrial.
- Separar las rutas de cableado analógico y de alimentación.
- Usar cable blindado para canales de señal analógica.
- Verificar el direccionamiento del bus CS31 antes del arranque.
- Mantener condiciones de puesta a tierra estables.
- Asegurar los terminales extraíbles después de la puesta en marcha.
Contenido del Paquete
- 1 × Controlador de Unidad Central 07KT94
- 1 × Documentación Técnica del Producto
- 1 × Informe de Inspección de Fábrica
- 1 × Embalaje Protector Industrial
Servicio de Envío y Entrega
- Envío mundial disponible.
- Los pedidos suelen enviarse dentro de 24-48 horas.
- Los servicios de mensajería incluyen FedEx, UPS y DHL.
- Embalaje de exportación protector incluido.
Información de Garantía
- Soporte de garantía de 12 meses incluido.
- Asistencia técnica disponible durante la cobertura de la garantía.
- Inspección completada antes del envío.
Preguntas Frecuentes Profesionales
¿Por qué es importante la expansión de E/S distribuida en los sistemas de control industrial?
La expansión distribuida reduce la complejidad del cableado del armario centralizado.
Esto mejora la escalabilidad en grandes instalaciones de fabricación.
¿Qué aplicación se beneficia más de las salidas analógicas integradas?
Los bucles de control de procesos que requieren modulación directa del actuador se benefician significativamente.
Ejemplos incluyen sistemas de regulación de temperatura y flujo.
¿Cómo deben los ingenieros evaluar los requisitos de configuración de Pt100?
El cableado RTD de tres hilos mejora la estabilidad de la medición en largas distancias.
Las configuraciones de dos hilos son adecuadas para instalaciones de cable más cortas.
¿Por qué son valiosos los diagnósticos integrados durante la puesta en marcha?
Los indicadores de estado integrados aceleran el aislamiento de fallas y la verificación de arranque.
Esto reduce el tiempo de inactividad de la puesta en marcha en proyectos de automatización complejos.
¿Qué práctica de diseño mejora la fiabilidad del controlador a largo plazo?
La puesta a tierra estable y la separación de las señales analógicas de las cargas de conmutación siguen siendo esenciales.
Una puesta a tierra incorrecta introduce comúnmente mediciones de proceso inestables.
