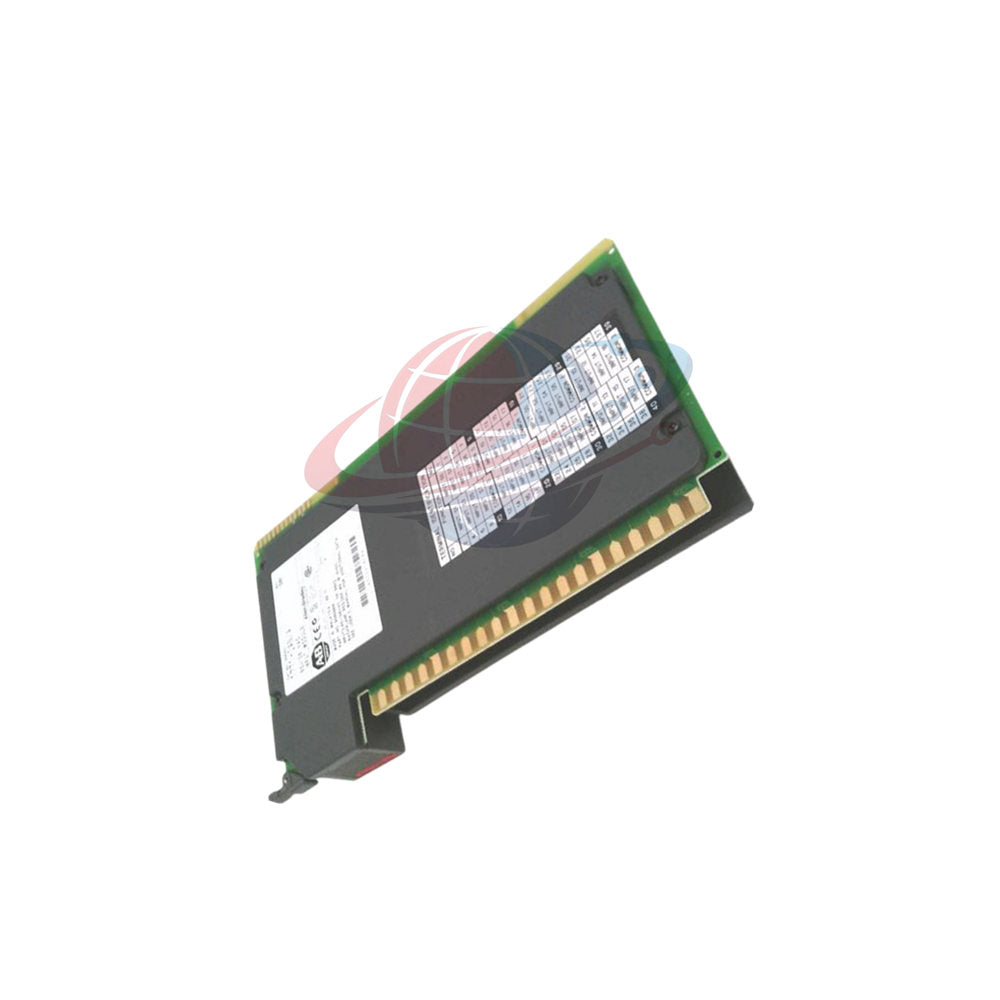

AB 1771-IAN PLC-5 Módulo Digital de 32 Entradas 120 V CA/CC Especificaciones

Descripción general del producto

• El Allen-Bradley 1771-IAN proporciona interfaz digital de alta densidad para sistemas de control industrial.
• Convierte las señales de campo de 120V AC/DC en niveles lógicos para los procesadores PLC-5.
• El módulo cuenta con 32 puntos de entrada separados organizados en cuatro grupos aislados.
• El aislamiento optoeléctrico integrado protege la lógica interna de los transitorios eléctricos de alto voltaje.
• Su diseño modular optimiza el espacio del gabinete dentro de la plataforma de E/S 1771.

Especificaciones técnicas

• Marca: Allen-Bradley / Rockwell Automation
• Modelo: 1771-IAN
• Serie: Sistema de E/S Digital PLC-5
• Cantidad de entradas: 32 entradas digitales (4 juegos de 8)
• Categoría de voltaje: 120 voltios AC/DC
• Rango de operación AC: 85–138 voltios AC
• Respuesta de frecuencia: 47–63 Hz
• Corriente de plano posterior: 280 miliamperios
• Corriente máxima en estado inactivo: 3.0mA (AC) / 0.8mA (DC)
• Retardo de señal (encendido): 10ms (+/- 7ms)
• Retardo de señal (apagado): 20ms (+/- 15ms)
• Disipación de potencia: 7 vatios (máximo)
• Disipación térmica: 24.1 BTU/hr
• Tolerancia ambiental: Blindaje de grado industrial para áreas con alto nivel de ruido
• Antiinterferencias: Filtrado de hardware integrado que reduce el ruido eléctrico

Instalación y compatibilidad

• Soporte de chasis: Compatible con todos los tipos de chasis de E/S 1771.
• Direccionamiento: Admite configuraciones de direccionamiento de E/S de 1/2 ranura y 1 ranura.
• Hardware requerido: Utiliza el brazo de cableado 1771-WN para las terminaciones de campo.
• Ranurado de llave: Posicionado entre los pines 20-22 (superior) y 16-18 (inferior).
• Compatibilidad de dispositivos: Funciona con los controladores PLC-5/11, PLC-5/20 y PLC-5/40.

Revisión de Global PLC Spare HUB

• El 1771-IAN es un módulo notablemente fiable para los requisitos de detección de alto voltaje.
• Los ingenieros prefieren esta versión de 32 puntos para maximizar la densidad de E/S en paneles abarrotados.
• El brazo de cableado 1771-WN permite cambios rápidos de módulo durante el mantenimiento.
• Los LED de estado proporcionan confirmación visual instantánea para las operaciones de resolución de problemas en el campo.

Escenarios de aplicación típicos

• Monitoreo de pulsadores de alta resistencia y circuitos de parada de emergencia.
• Interconexión con finales de carrera de 120V en sistemas transportadores.
• Recepción de retroalimentación de estado de arrancadores de motor y contactores.
• Integración con interruptores selectores en paneles de distribución de energía.

Envío y garantía

• Garantía: Garantía funcional integral de 12 meses.
• Envío: Los pedidos se envían dentro de las 24 a 48 horas posteriores a la confirmación.
• Opciones de transportista: Entrega urgente mundial a través de FedEx, UPS y DHL.
• Lista de empaque: Un (1) módulo 1771-IAN en embalaje antiestático.

Preguntas frecuentes y guía de selección

• Pregunta: ¿Puede este módulo detectar señales de voltaje DC?
• Respuesta: Sí, admite detección de 120V DC junto con señales AC estándar.
• Pregunta: ¿Cómo identifico un punto de entrada fallido específico?
• Respuesta: Revise los 32 indicadores de estado rojos ubicados en el panel frontal.
• Pregunta: ¿Está incluido el brazo de cableado en este paquete?
• Respuesta: Por favor, verifique su pedido específico ya que el brazo de cableado generalmente se vende por separado.
• Consejo de experiencia: Siempre verifique que el cableado de campo utilice una supresión de sobretensiones adecuada para cargas inductivas.
• Guía de selección: Elija el 1771-IAN cuando actualice de módulos de 16 puntos de menor densidad para ahorrar espacio.
