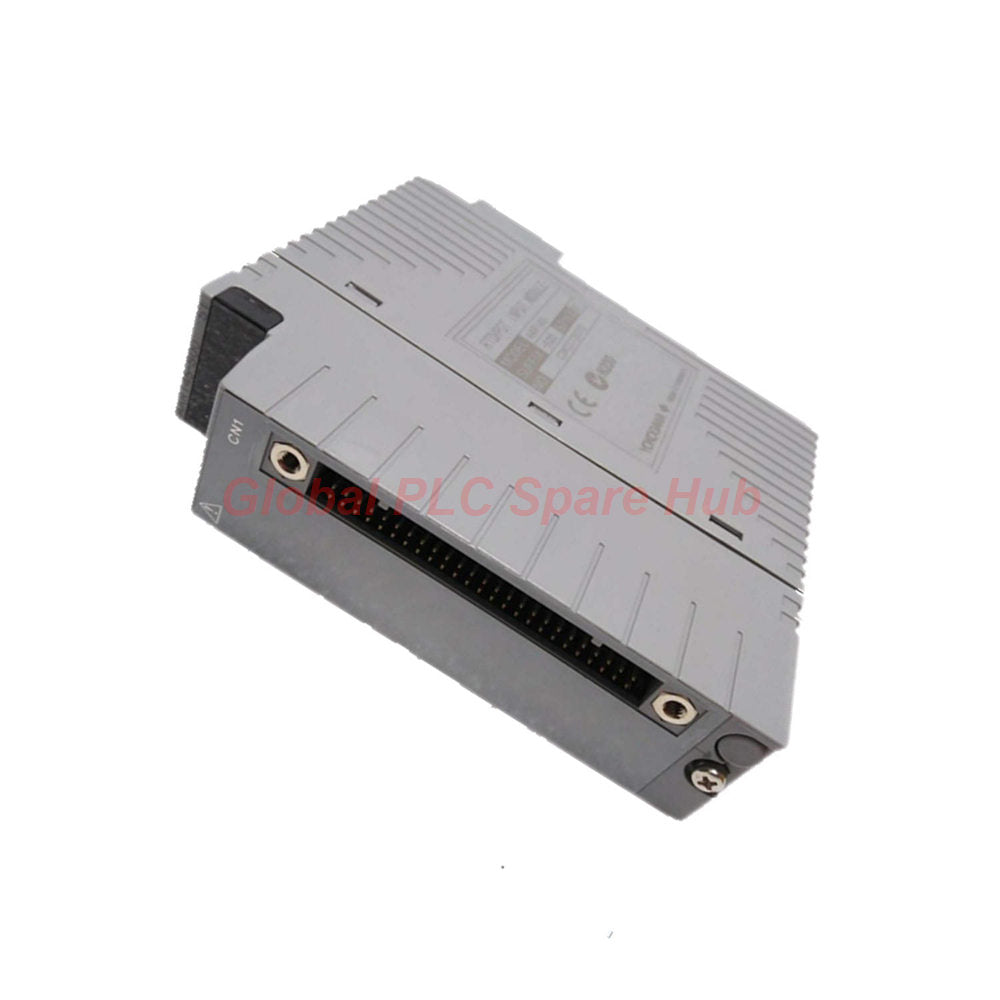

Módulo de entrada Yokogawa AAR145-S00 | AAR145 RTD/POT aislado de 16 canales

Información sobre los HUBs de repuesto de PLC globales

• El AAR145-S00 es una solución de entrada analógica de alta densidad diseñada para la detección precisa de temperatura y posición.
• Admite mediciones de alta precisión para RTD Pt100 de 3 hilos y potenciómetros resistivos.
• Compatible con rangos de resistencia de 100 Ω a 10 kΩ para una retroalimentación mecánica diversa.

• Su capacidad para mezclar señales de RTD y potenciómetro en una sola tarjeta proporciona una flexibilidad significativa en el espacio del rack.

Especificaciones técnicas

• Marca: Yokogawa
• Modelo: AAR145-S00
• Serie: Centum VP / CS 3000 R3
• Canales de entrada: 16 canales totalmente aislados
• Señales de entrada:
  • RTD: JIS C1604:1997 / IEC751:1995 Pt100 (3 hilos)
  • POT: 100 Ω a 10 kΩ de resistencia total
• Precisión de medición:
  • Modo RTD: ±150 mΩ
  • Modo POT: ±0,2 % del fondo de escala (FS)
• Período de actualización: Tasa de actualización de datos de 1 segundo
• Tensión de aislamiento: 500 V CA (Sistema); 200 V CA (canal a canal)
• Resistencia de entrada: ≥ 1 MΩ (activo o apagado)
• Consumo de corriente: 350 mA a 5 V CC
• Peso del módulo: Aproximadamente 0,3 kg

Desglose de la configuración

• AAR145 Módulo de entrada RTD/POT
  • -S Selección de tipo estándar
    • Arquitectura de hardware estándar para uso industrial general
  • 0 Clase de protección contra explosiones
    • Sin protección contra explosiones
  • 0 Especificación funcional
    • Revisión de tipo básico

Instalación y compatibilidad

• Cableado dedicado: Requiere cables de sistema KS8 o AKB335 para una conexión segura.
• Interfaz de terminales: Compatible con placas de terminales MRT, TERT y AER4D.
• Equipo objetivo:
  • Unidades Yokogawa FIO (E/S de red de campo).
  • Patinetes de monitoreo de temperatura de alta precisión.
  • Bucles de retroalimentación de posición de válvula usando potenciómetros.

Logística y garantía

• Plazo de envío: Los pedidos se envían en un plazo de 24 a 48 horas.
• Transportistas globales: Entrega urgente confiable a través de FedEx, UPS y DHL.
• Garantía de calidad: 12 meses de garantía integral en todas las unidades.
• Embalaje: Sellado de fábrica o embalaje antiestático de grado industrial.

Capacidades de diagnóstico

• Detección de quemaduras: Configuración global para notificación Arriba/Abajo/Ninguno.
• Tiempo de detección: Umbral de 60 segundos para la identificación de circuitos abiertos.
• Autodiagnóstico: Monitoreo continuo del estado del convertidor A/D interno.
• Monitoreo de la fuente de señal: Detecta límites de resistencia total permitidos de hasta 150 Ω por cable.

Escenarios de aplicación típicos

• Destilación de refinería: Monitoreo de perfiles RTD de alto número de canales en columnas.
• Generación de energía: Monitoreo crítico de la temperatura de los cojinetes en turbinas y motores.
• Posicionamiento mecánico: Retroalimentación en tiempo real de potenciómetros lineales o rotativos.
• Control HVAC: Control climático industrial a gran escala utilizando sensores Pt100.

Preguntas frecuentes y guía de compra

• Pregunta: ¿Puedo mezclar sensores RTD y POT en el mismo módulo AAR145-S00?
• Respuesta: Sí, el AAR145-S00 permite la configuración individual de los canales CH1 a CH16. Puede adaptar cada canal a cualquiera de los modos mediante software.
• Pregunta: ¿Cuál es la resistencia de cableado máxima permitida para una medición precisa?
• Respuesta: El AAR145 admite hasta 150 Ω por cable. Se requieren resistencias de cableado balanceadas de 3 hilos para mantener una precisión de ±150 mΩ.
• Pregunta: ¿Cómo beneficia el aislamiento de canales a mi sistema Centum VP?
• Respuesta: Con un aislamiento de 200 V CA entre canales, protege su subsistema de E/S de la diafonía y el daño si un sensor desarrolla una falla de alto voltaje.
• Pregunta: ¿El AAR145-S00 es intercambiable en caliente?
• Respuesta: Si bien el hardware lo admite, consulte la documentación de su nodo Centum VP para conocer los procedimientos de reemplazo en línea seguros para evitar interrupciones del proceso.
• Pregunta: ¿Por qué elegir el sufijo -S00 en lugar de otras versiones?
• Respuesta: El -S00 es el tipo básico estándar, no a prueba de explosiones. Es la versión más rentable para salas de control de uso general.
