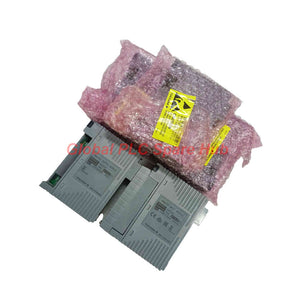

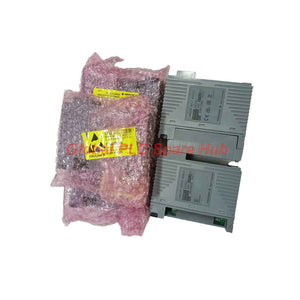

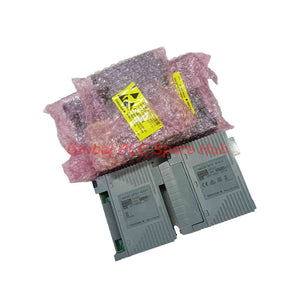

Módulo Analógico HART de 16 Canales Yokogawa AAI143-H53/K4A00
Manufacturer: Yokogawa
Product No.: AAI143-H53/K4A00
Condition： En stock
Product Type: Módulo de entrada analógica
Product Origin: IN
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months
Tiempo estimado de entrega: 12-26 días (Internacional), 3-6 días (Estados Unidos).
Devolución dentro de los 30 días siguientes a la compra. Los aranceles e impuestos no son reembolsables.
Pago Seguro Garantizado
Análisis de Global PLC Spare HUB
El módulo de entrada aislada AAI143-H53/K4A00 proporciona una inmunidad al ruido excepcional en entornos de procesos industriales hostiles. Durante una reciente actualización del sistema en una refinería petroquímica costera, esta unidad AAI143-H53/K4A00 eliminó con éxito la interferencia de modo común a través de cables de campo de larga distancia. Los ingenieros aprecian el revestimiento G3 incorporado y la tolerancia a temperaturas extendidas, que evitan la corrosión y la desviación en gabinetes húmedos y de alta temperatura sin necesidad de hardware de acondicionamiento externo.
Descripción general del producto y desglose de la configuración
| Componente de configuración | Detalle de la especificación |
|---|---|
| Marca | Yokogawa |
| Serie | CENTUM VP |
| Número de modelo | AAI143-H53/K4A00 |
| Núcleo del modelo | AAI143 - Módulo de entrada analógica (16 canales, aislado) |
| Código de sufijo H | Con comunicación digital (protocolo HART) |
| Código de sufijo 5 | Sin protección contra explosiones |
| Código de sufijo 3 | Con opción ISA Standard G3 y rango de temperatura (-20 a 70 °C) |
| Código de opción /K4A00 | Con adaptador de interfaz de cable KS para tarjeta de terminal ATK4A-00 / AEA4D |
Matriz de especificaciones técnicas
| Parámetro de ingeniería | Especificación del módulo |
|---|---|
| Canales de entrada | 16 canales, completamente aislados |
| Rango de señal de entrada | 4 a 20 mA CC |
| Corriente de entrada admisible | 24 mA máximo |
| Tensión soportada | 1500 V CA entre entrada y sistema durante 1 minuto |
| Resistencia de entrada | Encendido: 270 Ω a 20 mA a 350 Ω a 4 mA; Apagado: 500 kΩ o más |
| Precisión de la medición | ±16 µA |
| Período de actualización de datos | 10 ms |
| Fuente de alimentación del transmisor | 19.0 V o más a 20 mA, 25.5 V o menos a 0 mA (Límite: 25 mA) |
| Configuración del transmisor | Modo seleccionable de 2 o 4 hilos mediante pines de configuración de canal individuales |
| Deriva térmica | ±16 µA por cada 10 °C de cambio ambiental |
| Consumo de energía | 230 mA a 5 V CC, 540 mA a 24 V CC |
| Interfaz de cableado físico | Terminal de abrazadera de presión, cable conector MIL, cable KS1 dedicado |
| Peso del módulo | 0.3 kg |
Hardware compatible y entornos de implementación
- Compatible con los sistemas de control distribuido y bastidores de unidades de nodo CENTUM VP de Yokogawa.
- Diseñado para tarjetas de terminal AEA4D que utilizan el adaptador de interfaz de cable KS ATK4A-00 incluido.
- Ideal para sistemas instrumentados de seguridad y monitoreo de bucles críticos en plantas de petróleo, gas y productos químicos.
- Adecuado para zonas de alta interferencia electromagnética donde el aislamiento de canal a canal evita los bucles de tierra.
Capacidades de diagnóstico avanzadas
- Monitoreo en tiempo real del estado del bucle del transmisor utilizando protocolos de comunicación digital HART nativos.
- El aislamiento de canal incorporado mitiga las discrepancias de potencial de tierra en transmisores de campo distantes.
- La detección rápida de fallas alerta a los operadores sobre fallas de cableado de circuito abierto o sobrecargas de corriente de bucle.
Logística, cumplimiento y garantía
- Logística de envío: Entrega global a través de transportistas exprés como FedEx, UPS y DHL.
- Ventana de envío: Procesamiento y envío de pedidos garantizados en un plazo de 24 a 48 horas.
- Garantía: Protegido por una garantía de calidad integral de 12 meses de Global PLC Spare HUB.
Preguntas frecuentes
¿Por qué es fundamental el aislamiento de canales al implementar el módulo AAI143-H53/K4A00?
El aislamiento de canales evita que las corrientes de tierra circulantes y el ruido de modo común corrompan las lecturas delicadas de los sensores a través de largos tendidos de cables en instalaciones industriales pesadas.
¿Cómo modifica el código de opción /K4A00 el proceso de instalación?
El adaptador ATK4A-00 incluido simplifica la arquitectura física del rack al permitir una conexión directa "plug-and-play" a las tarjetas de terminal AEA4D sin cableado de campo personalizado.
¿Qué pasos de mantenimiento preventivo reducen la deriva térmica en este módulo?
Asegure una ventilación adecuada del gabinete para mantener las temperaturas internas estables, ya que las variaciones ambientales alteran la resistencia de los componentes y causan pequeños cambios en la medición.
Guía de compra: ¿Cuándo debe un ingeniero elegir este modelo en lugar de variantes no aisladas?
Seleccione esta unidad aislada cuando los transmisores de campo compartan fuentes de alimentación externas u operen en entornos propensos a ruidos eléctricos severos y bucles de tierra.
¿Cómo pueden los técnicos verificar la integridad del bucle utilizando los diagnósticos incorporados?
Los técnicos pueden aprovechar la capa de comunicación HART para consultar el estado del dispositivo de campo y detectar la degradación del bucle antes de que se produzca una falla total de la señal.
