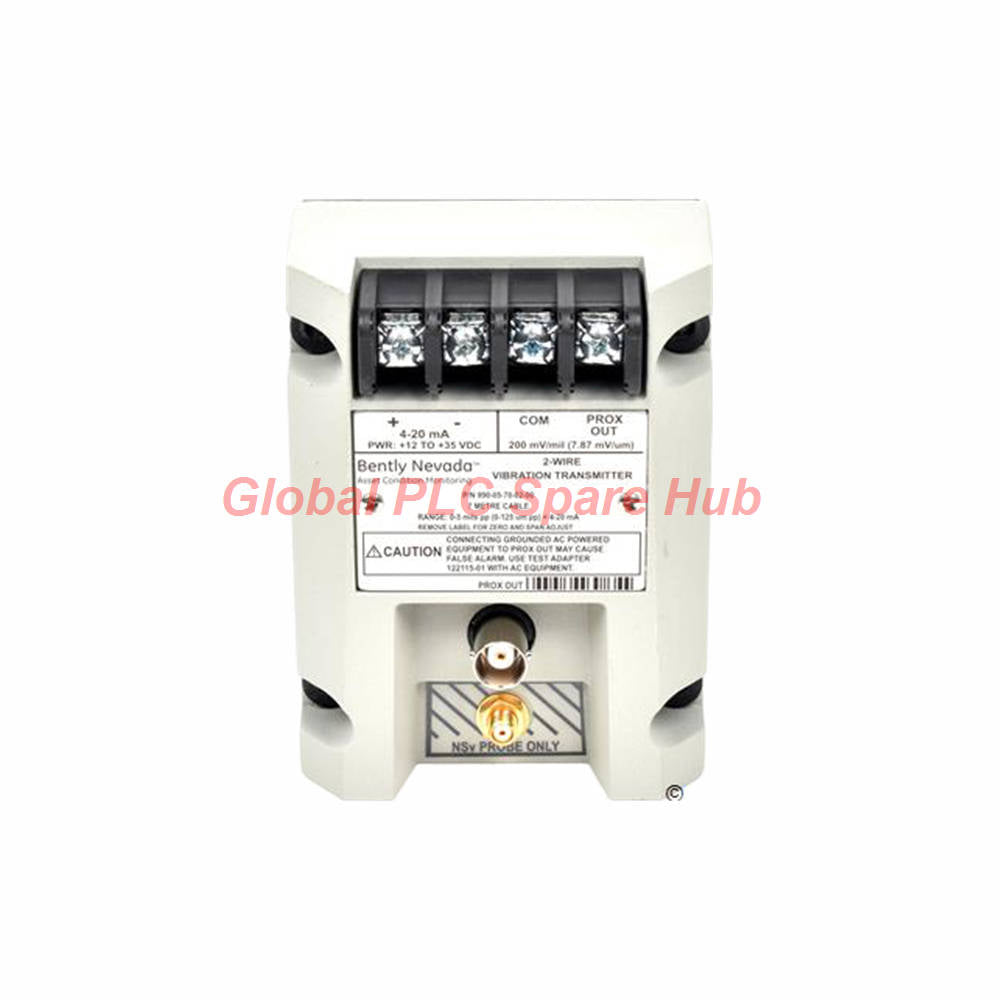

990-10-50-02-00 Módulo de monitoreo de vibraciones del transmisor Bently Nevada 990

Descripción general del producto

Conocimientos de Global PLC Spare HUB: El monitoreo de maquinaria industrial requiere convertir las señales de la sonda de proximidad en bucles de control confiables de 4-20 mA sin sistemas de rack complejos. El Bently Nevada 990-10-50-02-00 de la robusta serie 990 proporciona una solución compacta montada en campo para el seguimiento continuo de la vibración de la carcasa y el eje. Según nuestra experiencia práctica en ingeniería, este transmisor de vibración independiente elimina la necesidad de monitores de rack completo en equipos más pequeños de balance de planta, integrándose directamente con tarjetas de entrada analógica estándar de PLC o DCS mientras mantiene una alta fidelidad de señal.

Desglose de la configuración de la pieza

• 990 - Modelo base: Transmisor de vibración 990
  • Opción de escala completa: 10 = Configuración de rango de 0-10 mils pp (0-250 μm pp)
  • Opción de longitud del sistema: 50 = Longitud total del sistema de 5,0 metros (16,4 pies)
  • Opción de montaje: 02 = Tornillos de mamparo para una instalación mecánica segura
  • Opción de aprobación de agencia: 00 = No requerida / Nivel comercial estándar

Especificaciones técnicas

Cadena de suministro y términos comerciales

• Condición: Nuevo y original en el embalaje de fábrica.
• Garantía de fábrica: Cobertura completa de 12 meses.
• Transportistas: FedEx, UPS, DHL.
• Ventana de cumplimiento: Envío rápido dentro de las 24 a 48 horas posteriores a la aprobación del pedido.

Equipos objetivo y escenarios de aplicación

• Bombas centrífugas de balance de planta y accionamientos auxiliares de motor.
• Compresores de aire industriales compactos y pequeños sistemas de soplado.
• Cajas de engranajes industriales que requieren retroalimentación de vibración de bucle directo de 4-20 mA.
• Unidades de paquete montadas en patines donde el espacio del rack está restringido.

Capacidades de diagnóstico

• Ofrece una rápida anulación de señal Not OK (menos de 3,6 mA en 100 μs) durante fallas de circuito abierto del sensor.
• Rastrea vibraciones de banda ancha de 5 Hz a 6 kHz para una identificación temprana de fallas.
• Proporciona acceso a conectores BNC locales para la recopilación temporal de datos de diagnóstico de hasta 3 metros.
• Facilita ajustes precisos de calibración externa de cero y span no interactivos.

Preguntas frecuentes

¿Por qué el 990-10-50-02-00 requiere un espaciado de sonda específico entre 0,5 y 1,75 mm?
Mantener el espacio objetivo entre 20 y 55 mils asegura que la curva de salida lineal coincida con el rango de escala completa de 0-10 mils sin recortar la salida del bucle de 4-20 mA.

¿Cómo protege la función de anulación de señal Not OK a los sistemas de control?
Si ocurre una falla de la sonda o del cable, el transmisor reduce la corriente de salida por debajo de 3,6 mA en 100 microsegundos, alertando al DCS para que ignore instantáneamente los datos de proceso no válidos.

¿Cuál es la longitud máxima de cable permitida para la salida de prueba BNC?
El conector BNC admite longitudes de cable de diagnóstico de hasta 3 metros (10 pies) para colectores de datos temporales sin introducir una gran atenuación de señal.

¿Pueden los técnicos ajustar las configuraciones de cero y span de forma independiente?
Sí, el transmisor cuenta con ajustes externos no interactivos, lo que permite a los ingenieros de campo afinar la calibración sin afectar la escala de parámetros cruzados.

¿Por qué es crítica la limitación de la resistencia de bucle cuando se alimenta con +35 Vdc?
La impedancia total del bucle no debe exceder los 1.000 ohmios para garantizar una caída de voltaje suficiente en los terminales del transmisor para un funcionamiento estable del bucle de 2 hilos.

Guía de selección y comparación técnica

Elegir la opción de escala completa correcta depende de la amplitud de desplazamiento de vibración esperada de su maquinaria. Compare el Bently Nevada 990-10-50-02-00 con configuraciones alternativas para que coincida con sus requisitos de monitoreo.

• 990-08-50-02-CN: Cuenta con una configuración de rango de 0-8 mils pp con marcas de certificación china, adecuada para instalaciones que requieren métricas de cumplimiento local estrictas.
